製品概要

機能と利点

  • ±5%の出力電流整合による熱性能およびインダクタとMOSFETサイズの最適化
  • MOSFETドライバ内蔵の3フェーズコントローラ
  • モード切替に適合するオペアンプ
  • 全温度範囲でVREF精度±1%、VID精度±1.25%
  • 入力および出力コンデンサを削減
  • 電源誘導ノイズの低減
  • プログラマブル出力電圧:0.6V~1.75V(IMBP III)
  • 250kHz~600kHz/フェーズ、PLL、固定周波数
  • PWM、ステージシェッディングまたはバーストモード動作
  • OPTI-LOOP®補償によりCOUTを最小化
  • 可変ソフトスタート電流ランプ
  • 4V、VIN、低電圧RUN/SSリセット/再試行回路
  • 無効オプション付き短絡シャットダウンタイマ
  • 過電圧ソフトラッチ

製品概要

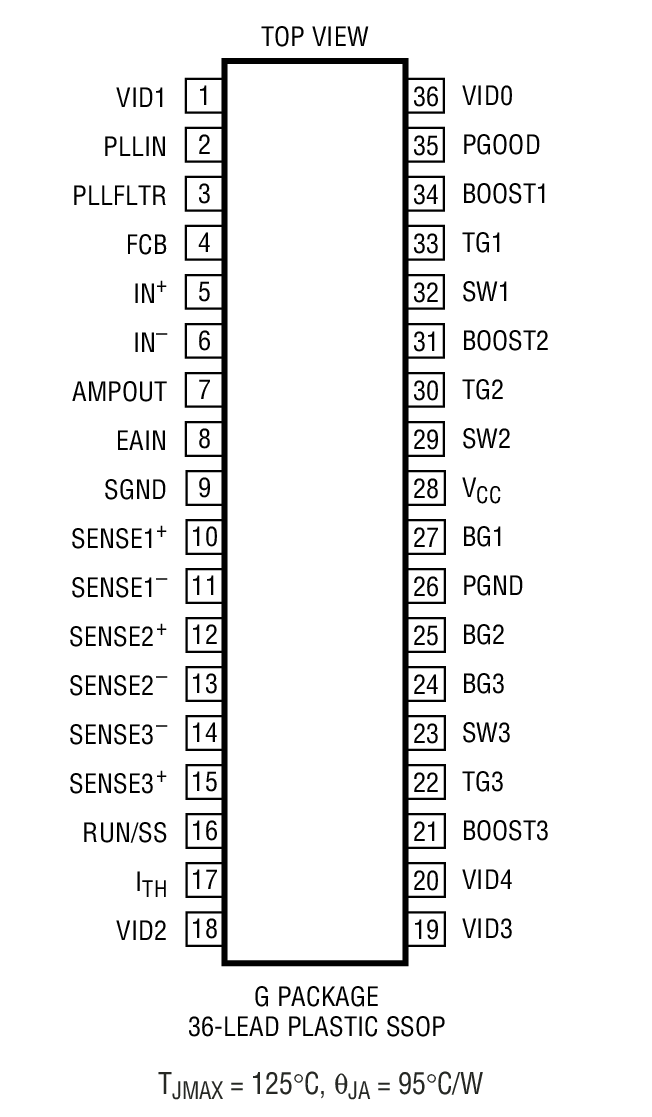

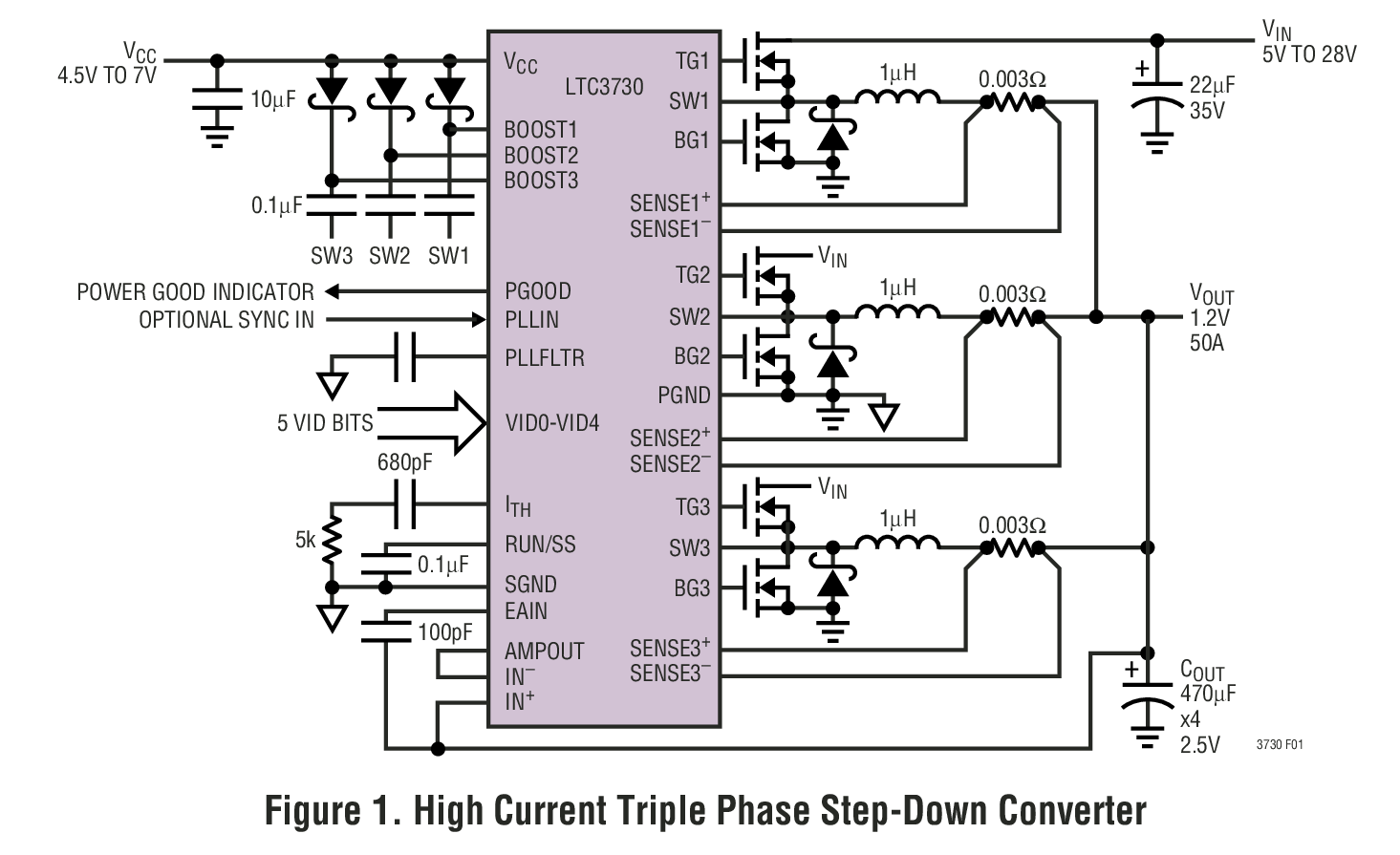

LTC3730はPolyPhase同期整流式降圧スイッチングレギュレータ・コントローラで、フェーズロック固定周波数アーキテクチャにより全N-ch外付けパワーMOSFET段をドライブします。3フェーズコントローラは、入力および出力両方のフィルタコンデンサのESRによるRMS電流損失を最小化するため、最大600kHz/フェーズの周波数で120゜フェーズをずらして出力段をドライブします。3フェーズ技法は基本周波数を実効的に3倍にして過渡応答を改善します。また熱設計を安易にし各コントローラが効率に対して最適な周波数で動作することができます。軽負荷時の効率は出力ステージシェッディングまたはバーストモード動作の選択により最適化されています。

内蔵オペアンプは内蔵DIV電圧コントロールDACと連動して、モード選択可能な出力電圧プログラミングを提供します。

ソフトスタートと無効設定可能な時限短絡シャットダウンがMOSFETと負荷を保護します。電流フォールドバックは短絡または過負荷状態で外付けMOSFETの保護を提供します。


アプリケーション

  • デスクトップコンピュータ
  • 高性能ノートブックコンピュータ
  • 高出力電流DC/DC電源
