LTC3729

550kHz、PolyPhase、高効率、同期整流式降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.94
特長
  •  広いVIN範囲:4V~36V
  •  必要な入力容量と電源によるノイズを低減
  •  ±1%の出力電圧精度
  •  フェーズロック可能な固定周波数:250kHz~550kHz
  •  真のリモート・センス差動アンプ
  •  PolyPhaseにより、2~12フェーズが可能
  •  インダクタのサイズと値を低減
  •  電流モード制御により、電流分担を保証
  •  1.1MHzの実効スイッチング周波数(2フェーズ)
  •  OPTI-LOOP®補償によりCOUTを低減
  •  パワーグッド出力電圧インジケータ
  •  低損失動作:99%デューティ・サイクル
  •  調整可能なソフトスタート電流ランプ
  •  電流フォールドバックとシャットダウン・タイマを内蔵
  •  過電圧ソフトラッチにより、厄介なトリップを除去

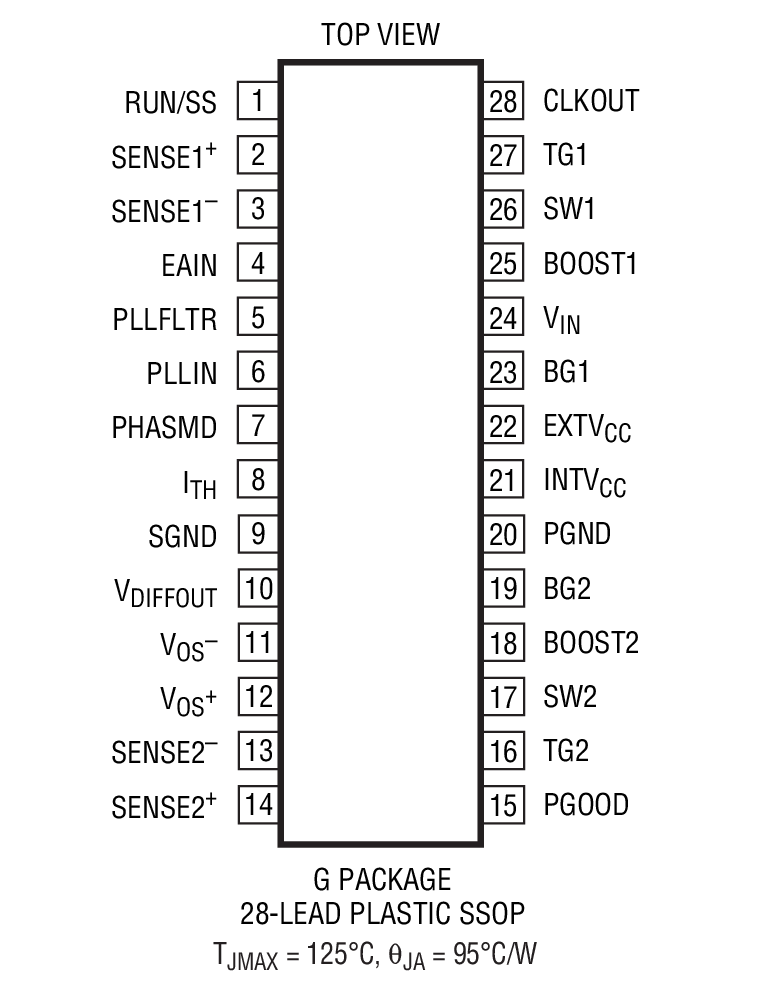

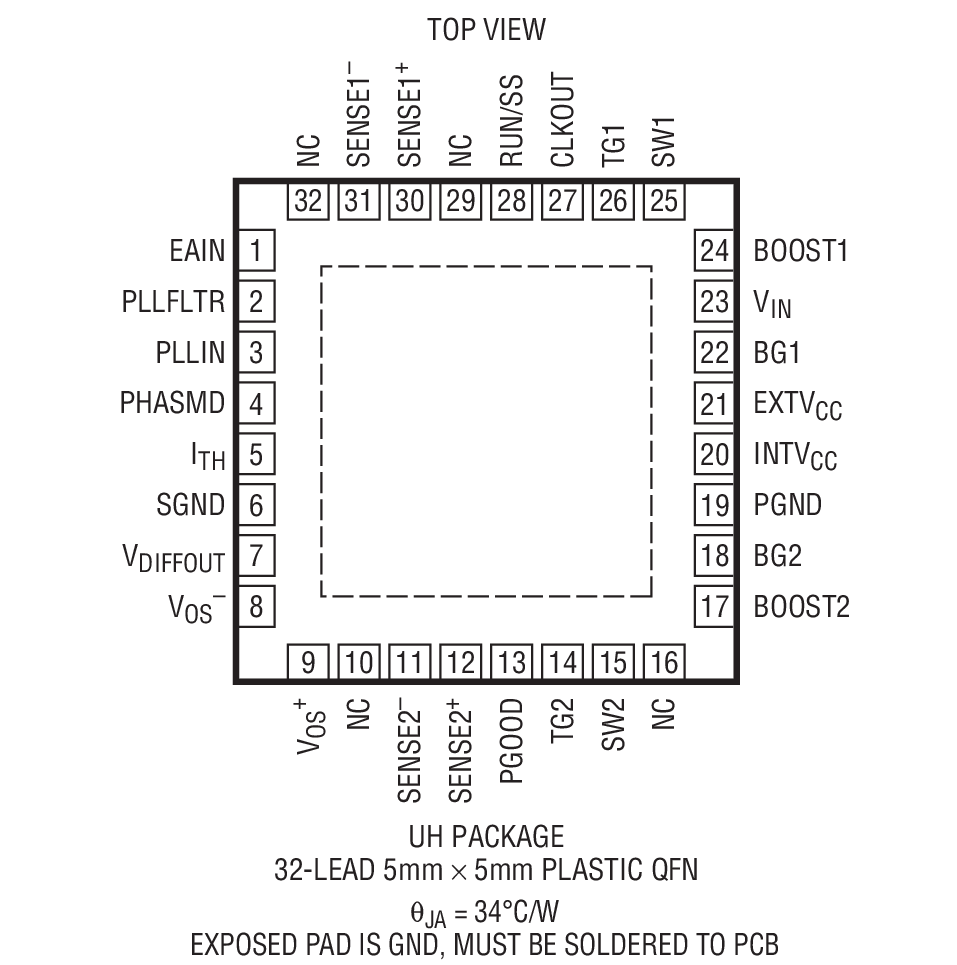

  •  5mm×5mm QFNおよび28ピンSSOPパッケージ
製品概要
show more Icon

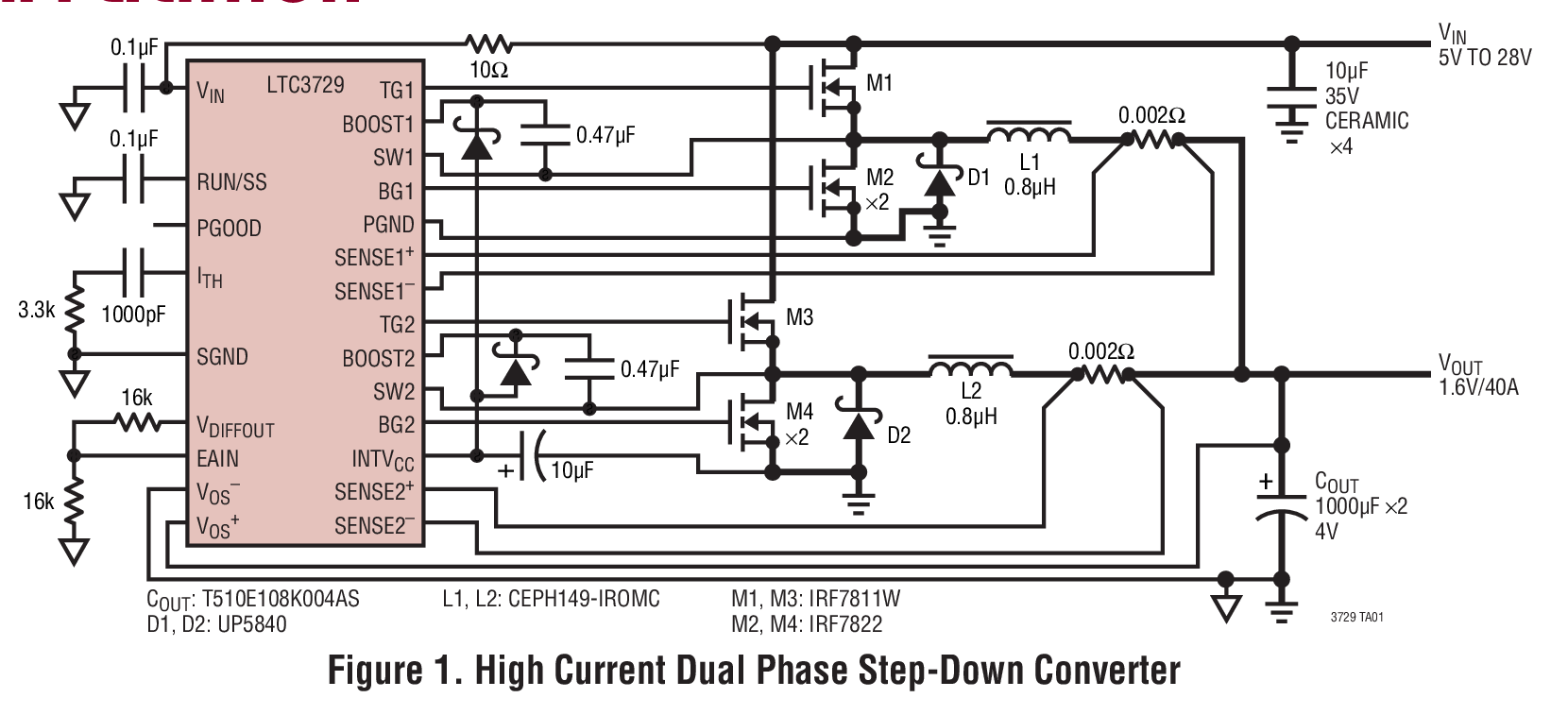

LTC3729は、フェーズロック可能な固定周波数アーキテクチャで外付けのNチャネル・ パワーMOSFET段をドライブする、マルチフェーズ、同期整流式降圧電流モード・スイッチング・レギュレータです。このPolyPhaseコントローラは最大550kHzの周波数で2つの出力段を位相をずらしてドライブすることによって、入力および出力コンデンサのRMSリップル電流を最小限に抑えます。出力クロック信号により、15A~200Aの出力電流が必要なシステムに対応して最大12の均等位相をもつコントローラへの拡張が可能です。 マルチフェーズ技法により、基本周波数をチャネルの数だけ実効的に乗算し、過渡応答を改善すると同時に、効率に対して最適化された周波数で各チャネルを動作させることができます。また、熱設計も簡略化します。

内部差動アンプが、安定化電源の正と負の出力端子に対して高電流アプリケーションで必要な真のリモート・センスを行います。

RUN/SSピンは、ソフトスタートとオプションの時限短絡シャットダウンを提供します。 過電流ラッチオフがディスエーブルされているときに短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。また、OPTI-LOOP補償機能により、広範な出力容量やESR値に対して過渡応答の最適化を図ることができます。LTC3729 は、出力が設計値の±7.5%以内になったことを知らせるパワーグッド出力ピンを備えています。


Vin Max Vref
LTC3729 36V 0.8
 LTC3729L-6 30V 0.6

アプリケーション

  •  デスクトップ・コンピュータ/サーバ
  •  大型メモリ・アレイ
  •  DC配電システム




Vin Max Vref
LTC3729 36V 0.8
LTC3729L-6 30V 0.6

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3729EG#PBF
  • HTML
  • HTML
LTC3729EG#TRPBF
  • HTML
  • HTML
LTC3729EUH#PBF
  • HTML
  • HTML
LTC3729EUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC509B

LTC3729EUH Demo Board | 5V to 14VIN, 2.5V @ 25A VOUT

zoom

DC509B

LTC3729EUH Demo Board | 5V to 14VIN, 2.5V @ 25A VOUT

LTC3729EUH Demo Board | 5V to 14VIN, 2.5V @ 25A VOUT

製品の詳細

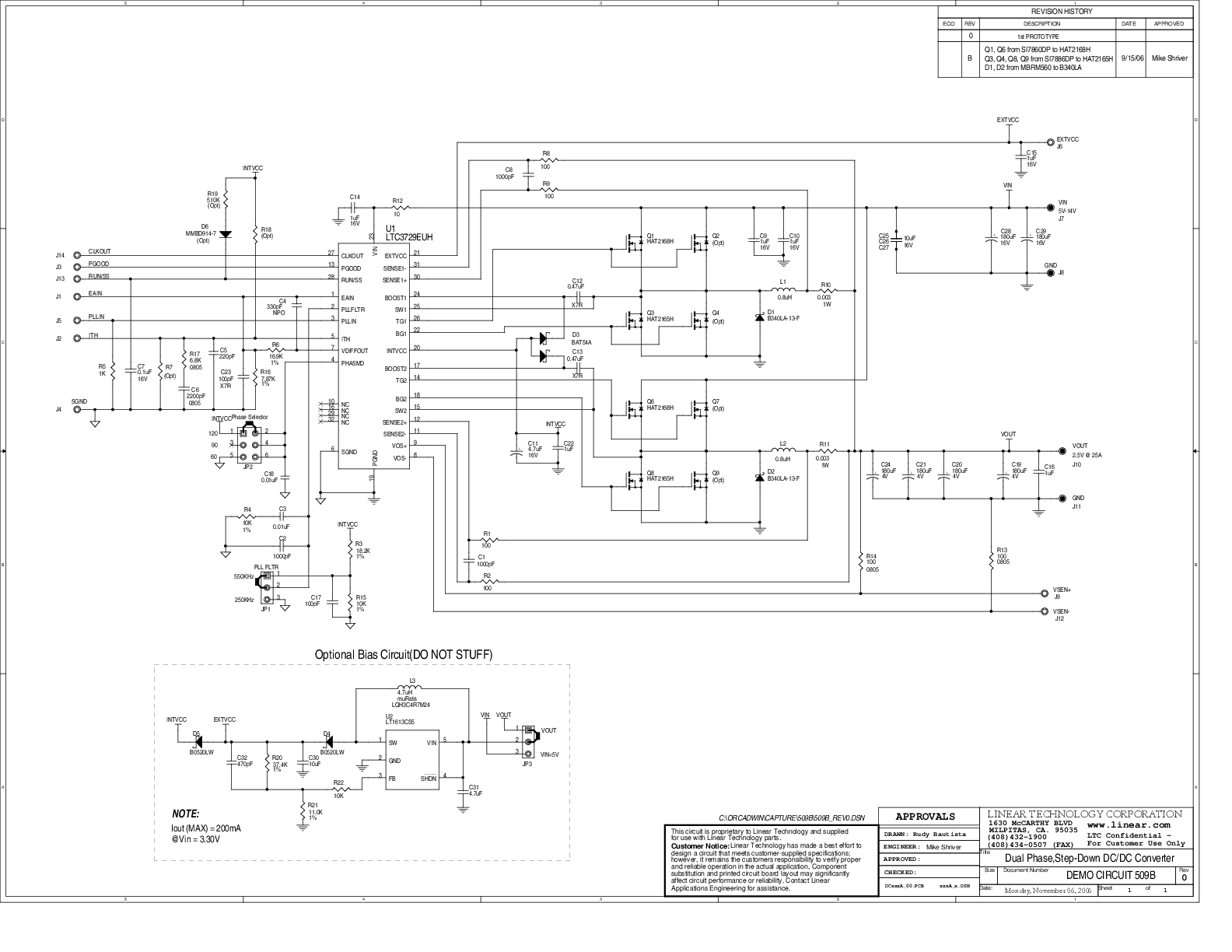

Demonstration circuit 509 is a single output step down converter featuring the LTC3729EUH. The LTC3729EUH is a dual phase controller with a frequency range of 250kHz to 550kHz in a 32 lead 5mm × 5mm QFN package. The QFN package has an exposed bottom pad that is soldered to the PCB and provides the LTC3729EUH with low thermal impedance. The input voltage range of the DC509 is 5V to 14V and the output voltage is 2.5V with a load rating of 25A.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
