特長
- 高効率のプッシュプルPWM
- 1.5Aシンク、1Aソース出力ドライバ
- プッシュプル・デッドタイムを調整可能
- システム低電圧ロックアウトとヒステリシスを調整可能
- リーディングエッジ・ブランキングを調整可能
- 低い起動電流と消費電流
- 電流モード動作
- 1本の抵抗によるスロープ補償
- VCC UVLOと25mAシャント・レギュレータ
- 1MHzまでプログラム可能な固定周波数動作
- ソフトスタート、サイクルごとの電流制限、Hiccupモード短絡保護
- 5V/15mA低損失レギュレータ
- 16ピンSSOPおよび（4mm×4mm）QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

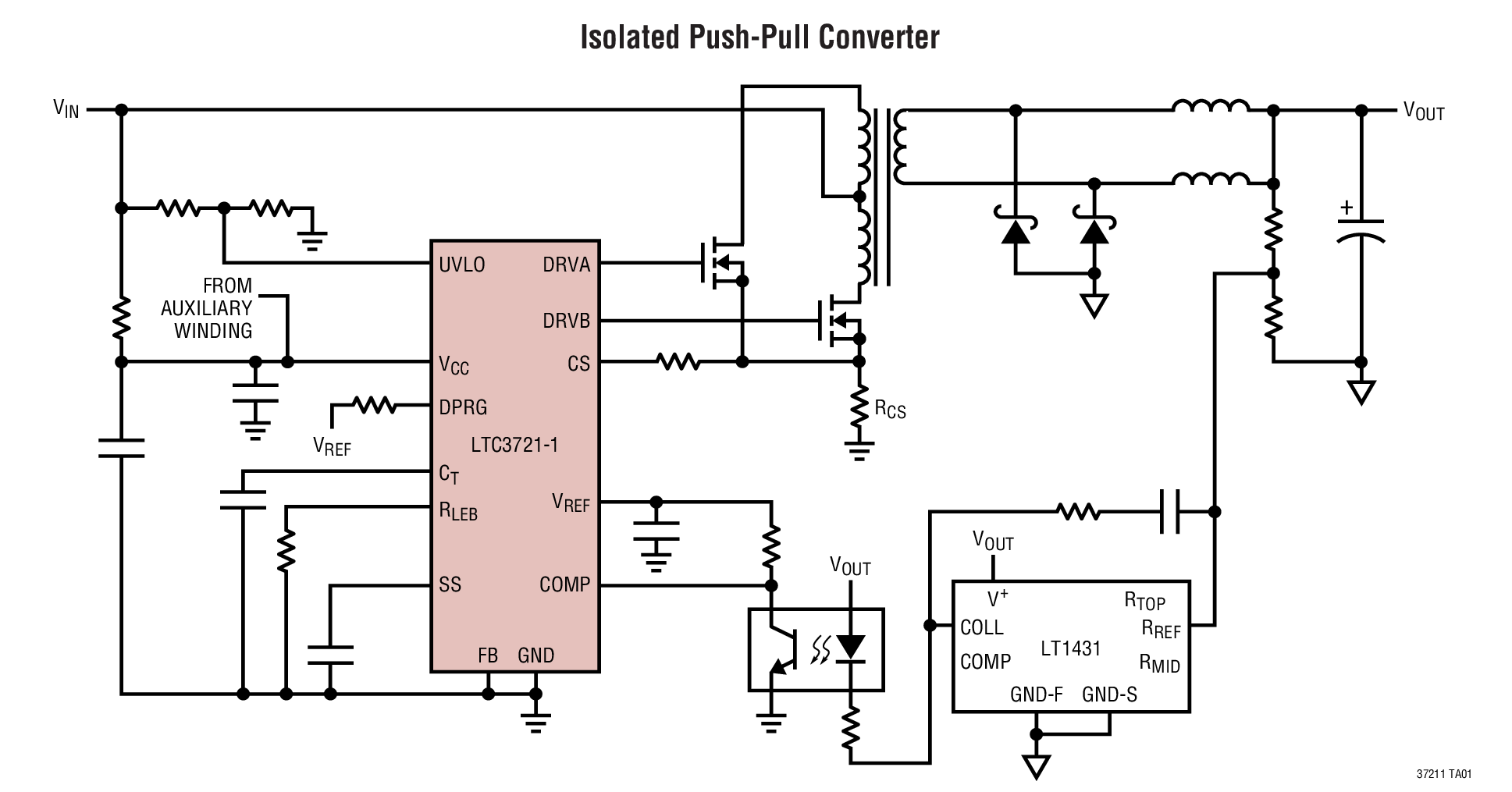

LTC3721-1は、コンパクトで高効率の絶縁型パワー・コンバータを実現するために必要なすべての制御および保護機能を提供する、プッシュプルPWMコントローラです。高集積により、設計の柔軟性を維持しながら、外付け部品数を最小限に抑えます。
強靭なプッシュプル出力段は発振周波数の半分の値でスイッチングを行います。デッドタイムは外付け抵抗を使用して個別にプログラムされます。UVLOプログラム入力は正確なシステム・ターンオンおよびターンオフ電圧を供給します。LTC3721-1はプログラム可能なスロープ補償とリーディングエッジ・ブランキングを備えたピーク電流モード制御を特長としています。
LTC3721-1は、非常に少ない動作および起動電流を特長としています。また信頼できる短絡および過熱保護機能を備えています。LTC3721-1は16ピンSSOPおよび（4mm×4mm）QFNパッケージで供給されます。
アプリケーション
- テレコム、インフラストラクチャ電源システム
- 配電アーキテクチャ
- サーバ電源
- 高集積パワーモジュール
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3721-1
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
すべて
-
English
信頼性データ
1
21.02 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3721EGN-1#PBF |

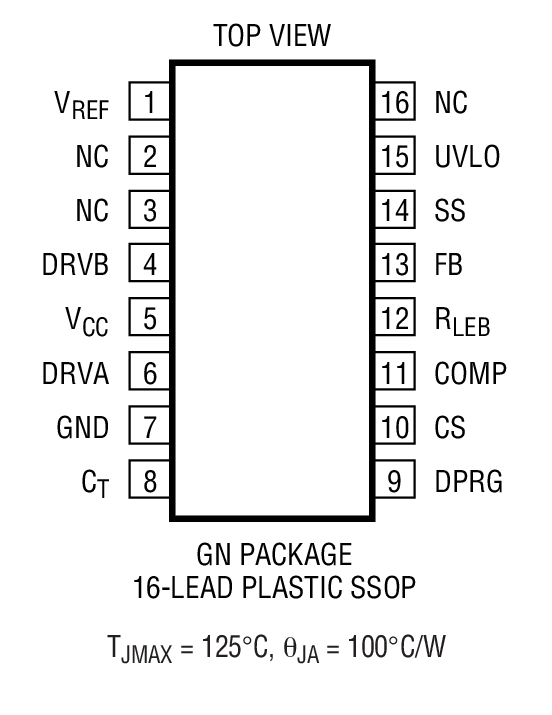

16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3721EGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3721EUF-1#PBF |

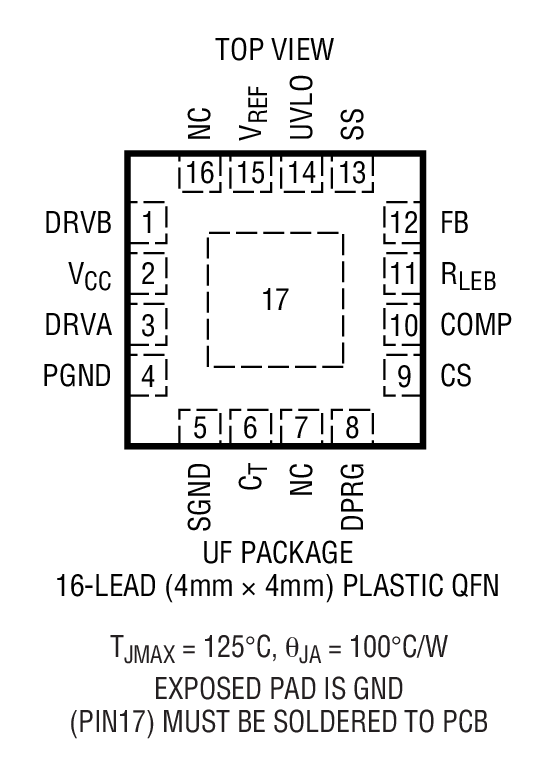

16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
