LTC3672B-2

2mm×2mm DFNパッケージのデュアル150mA LDO付きモノリシック固定出力400mA降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.35
特長
  • 2.9V~5.5V単一入力からのトリプル出力電源
  • 降圧DC/DC:固定1.2V出力、最大400mA
  • LDO1:固定2.8V出力、最大150mA
  • LDO2:固定1.8V出力、最大150mA
  • リファレンス精度:±2.5%
  • 2.25MHzの固定周波数動作
  • 最小限の外付け部品数
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 出力ごとにソフトスタート機能を搭載
  • 1つのイネーブル・ピンにより、3つの出力すべてをターンオン/シャットダウン
  • 2mm×2mm×0.75mmの小型DFNパッケージ
製品概要
show more Icon

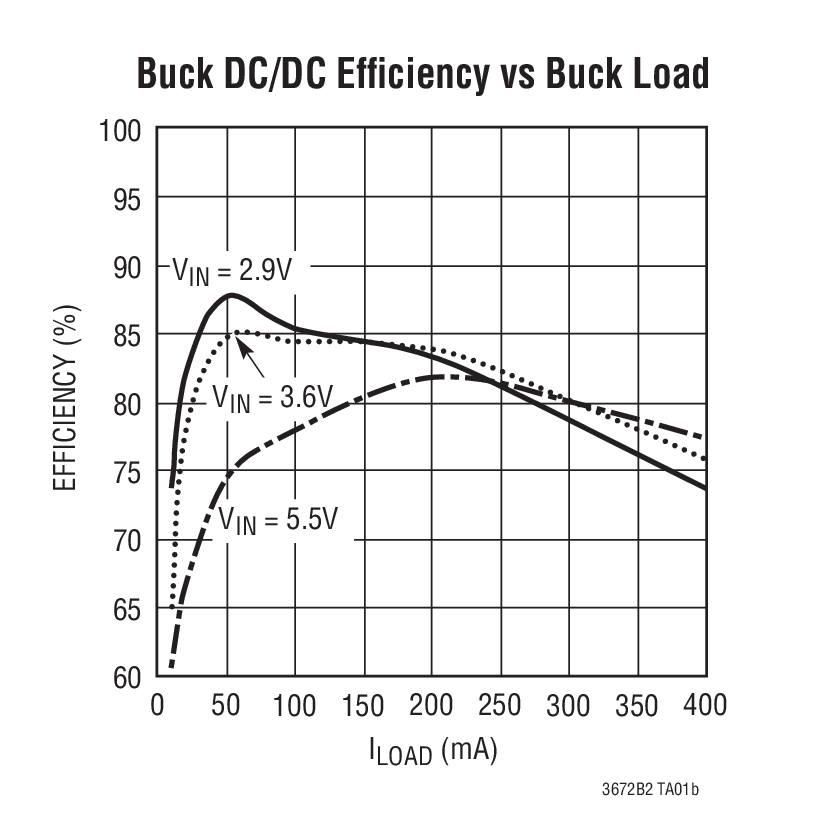

LTC3672B-2は1個の400mA同期整流式降圧レギュレータと2個の150mA低損失リニア・レギュレータ(LDO)で構成されたトリプル電源です。2.25MHzの固定周波数動作は軽負荷まで維持されます。2.9V~5.5Vの入力電源範囲は、1セル・リチウムイオンおよびリチウムポリマー・アプリケーション、ならびに3.3Vまたは5Vレールから低電圧ASICへの給電に特に適しています。

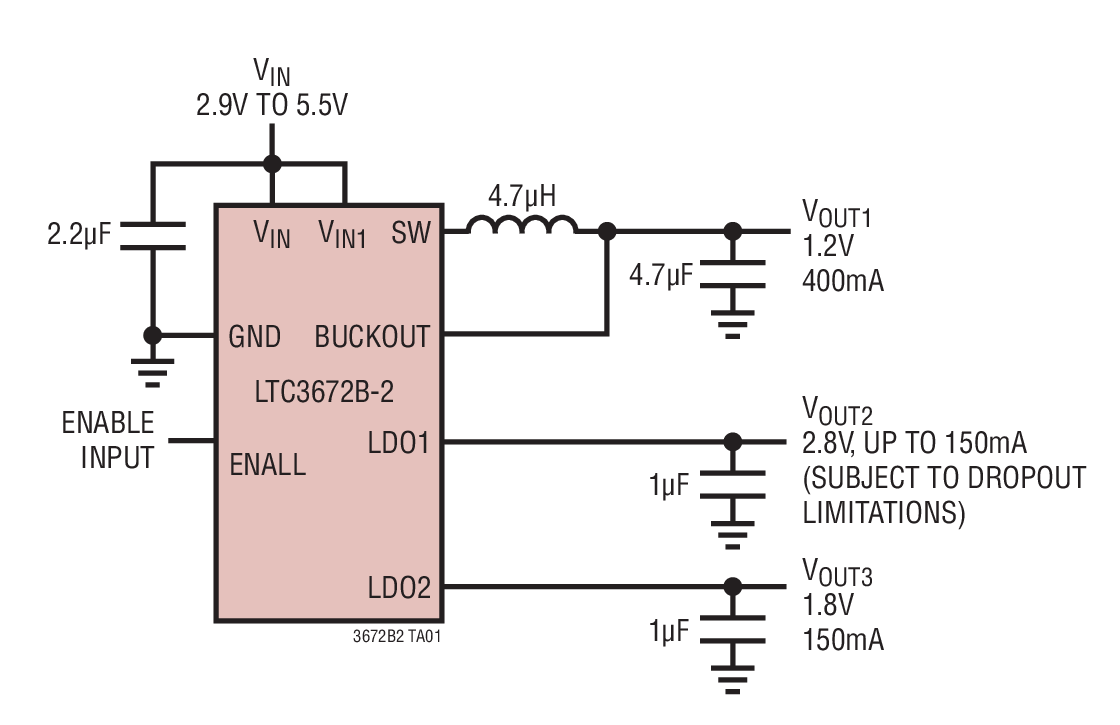

LTC3672B-2は、降圧出力で1.2V、LDO1出力で2.8V、LOD2出力で1.8Vを安定化します。外付け部品数は最小限で済み、3つの出力それぞれにつき、1個のインダクタ、1個の入力コンデンサ、出力コンデンサのみです。また、LTC3672B-2は制御ループ補償機能を搭載しています。

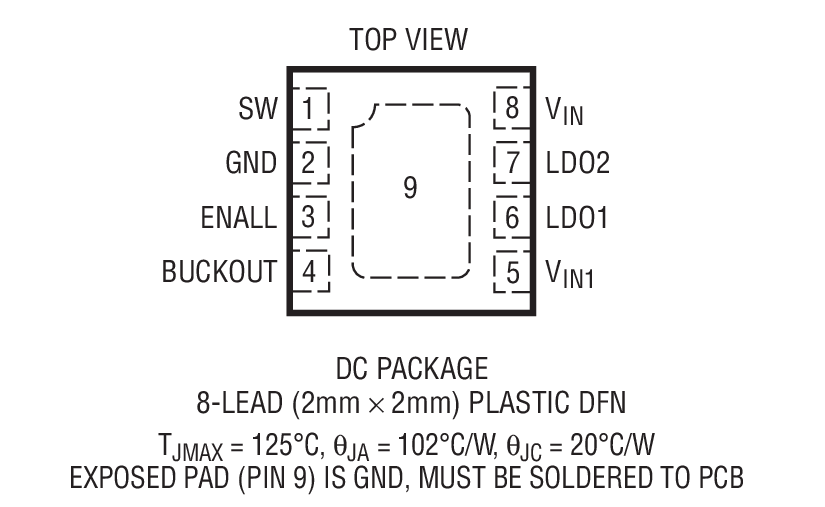

LTC3672B-2は2mm×2mm×0.75mmの8ピンDFNパッケージで供給されます。

Buck VOUT LDO 1 LDO 2
LTC3672B-1 1.8V 1.2V 2.8V
LTC3672B-2 1.2V 2.8V 1.8V

アプリケーション

  • DMBおよびDVB-H携帯電話
  • ハンドヘルド製品(PDA、PMP、GPS)
  • デジタル・ロジック、I/O、FPGA、CPLD、ASIC、CPU、RFチップセット向けの複数電圧電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3672BEDC-2#TRMPBF
  • HTML
  • HTML
LTC3672BEDC-2#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC1324A

LTC3672BEDC-2 | Synch 400mA, 2.25MHz Step-Down DC/DC Regulator with Dual 150mA LDOs

zoom

DC1324A

LTC3672BEDC-2 | Synch 400mA, 2.25MHz Step-Down DC/DC Regulator with Dual 150mA LDOs

LTC3672BEDC-2 | Synch 400mA, 2.25MHz Step-Down DC/DC Regulator with Dual 150mA LDOs

製品の詳細

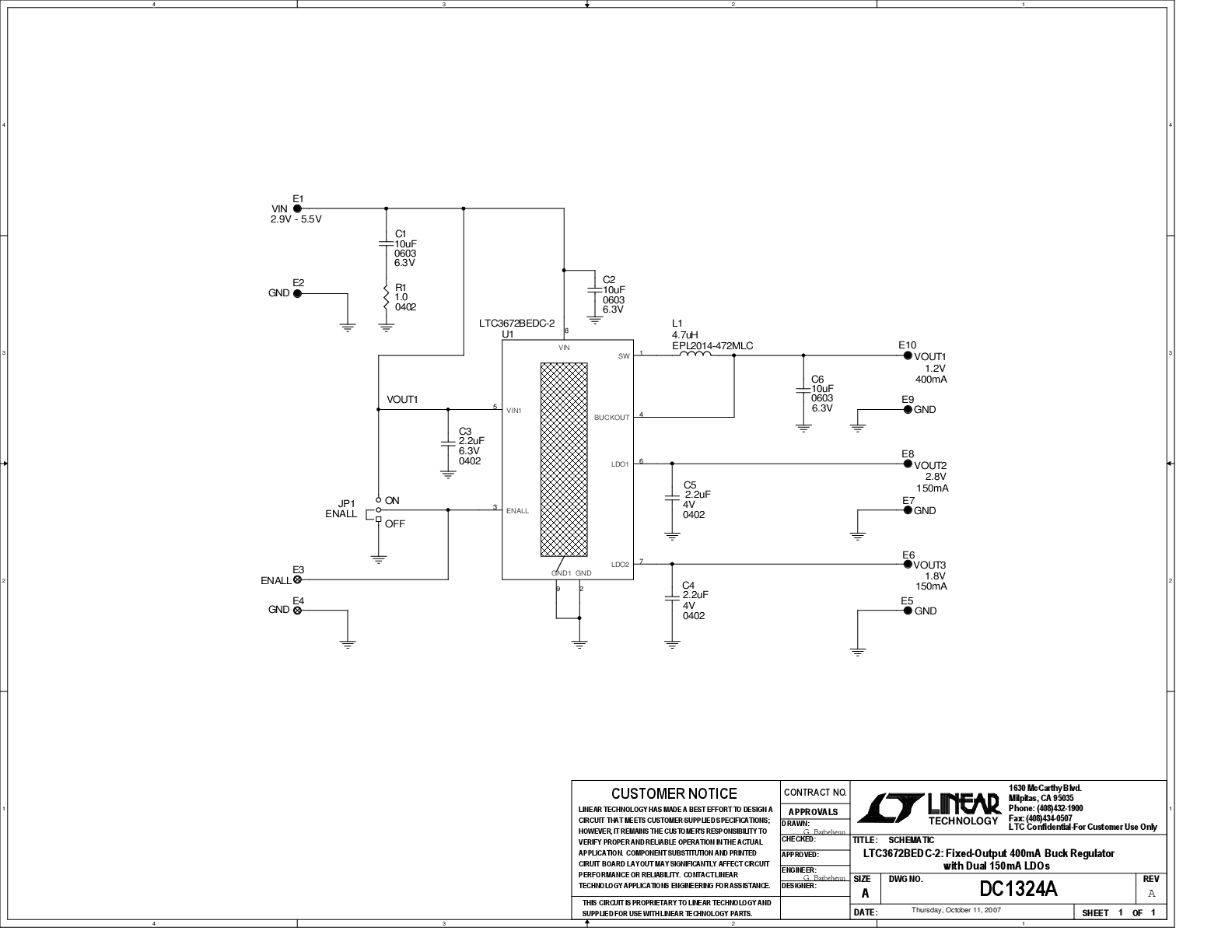

DC1324A: Demo Board for LTC3672B-2 - Monolithic Fixed-Output 400mA Buck Regulator with Dual 150mA LDOs in 2mm × 2mm DFN
