LTC3622

新規設計に推奨

超低静止電流の 17Vデュアル1A同期整流式 降圧レギュレータ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • デュアル降圧出力：1A（チャネルあたり）
  • 広い入力電圧範囲：2.7V～17V
  • 広い出力電圧範囲：0.6V～VIN
  • 効率：最大95%
  • 両チャネルをイネーブルした場合の無負荷時のIQ = 5μA、1チャネルのみイネーブルした場合のIQ < 4μA
  • 高効率、低ドロップアウト動作（デューティ・サイクル100%）
  • 一定の周波数（1MHz/2.25MHz）で外部周波数と同期
  • 出力電圧精度：±1%
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • 位相シフトを外部クロックでプログラム可能
  • 電流制限値を選択可能
  • 内部補償およびソフトスタート
  • 小型14ピン（3mm × 4mm）DFNパッケージ

LTC3622は、最大17Vの入力電源で動作できる、デュアル1A出力、高効率の同期整流式モノリシック降圧レギュレータです。スイッチング周波数は1MHzまたは2.25MHzに固定されており、外部クロックに対する同期範囲は±50%です。このレギュレータの特長は、超低静止電流と広い出力電圧範囲にわたる高効率です。

この降圧レギュレータは2.7V～17Vの入力電圧範囲で動作し、0.6V～VINの可変出力を実現しつつ、最大1Aの出力電流を供給します。ユーザが選択可能なモード入力を備えているので、リップル・ノイズと軽負荷時の効率のどちらに重点を置くかを選択できます。Burst Mode®動作では軽負荷時の効率が最高になりますが、パルス・スキップ・モードでは電圧リップルが最小になります。このスイッチング･レギュレータは外部クロックに同期できます。さらに、外付けの帰還抵抗を省略できる固定出力電圧オプションもあります。

LTC3622 Options
Part Name		 Frequency VOUT
LTC3622 1.00MHz Adjustable
LTC3622-2 2.25MHz Adjustable
LTC3622-23/5 2.25MHZ 5V/3.3V

アプリケーション

  • バッテリ駆動システム
  • ポイントオブロード電源
  • 携帯型ハンドヘルド・スキャナ
LTC3622
超低静止電流の 17Vデュアル1A同期整流式 降圧レギュレータ

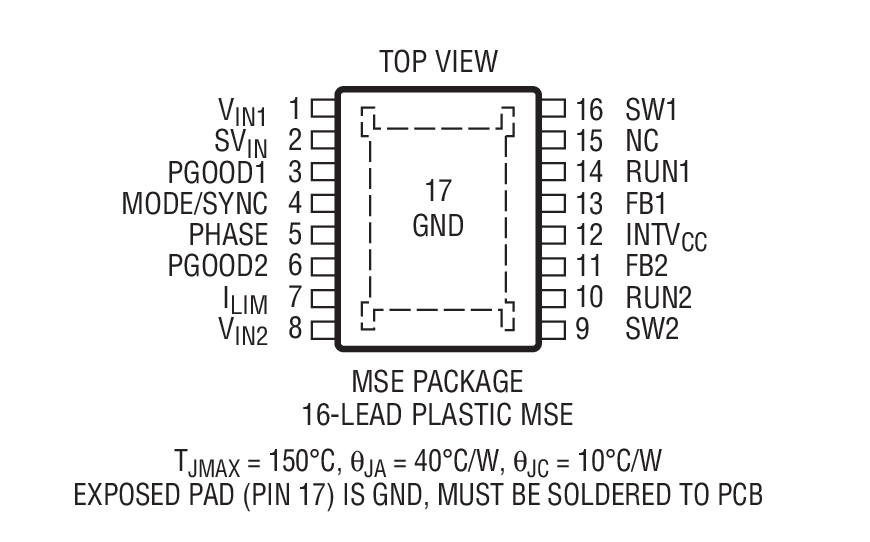

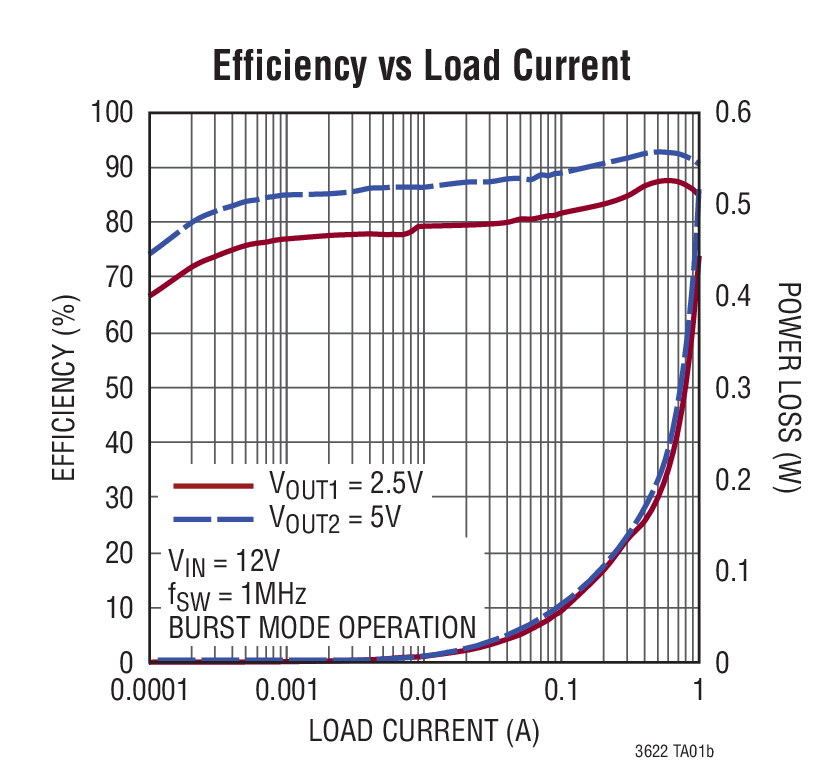

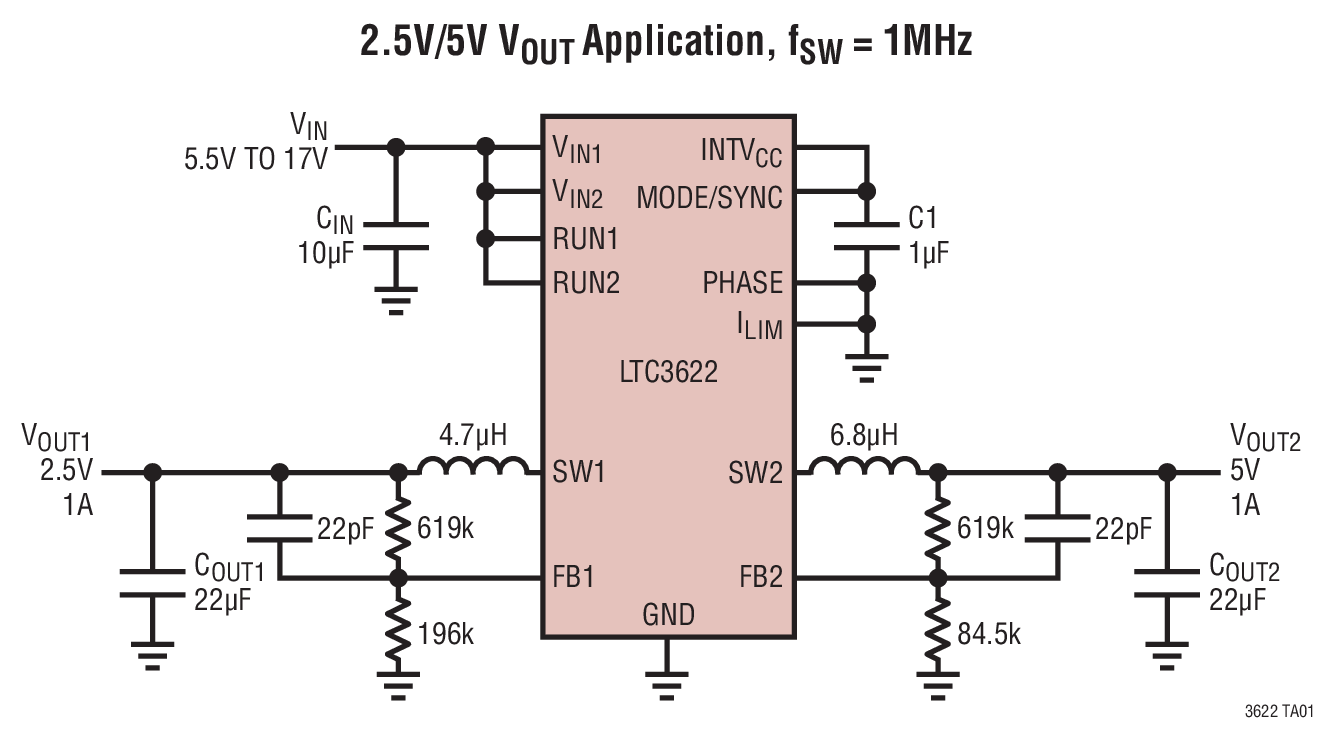

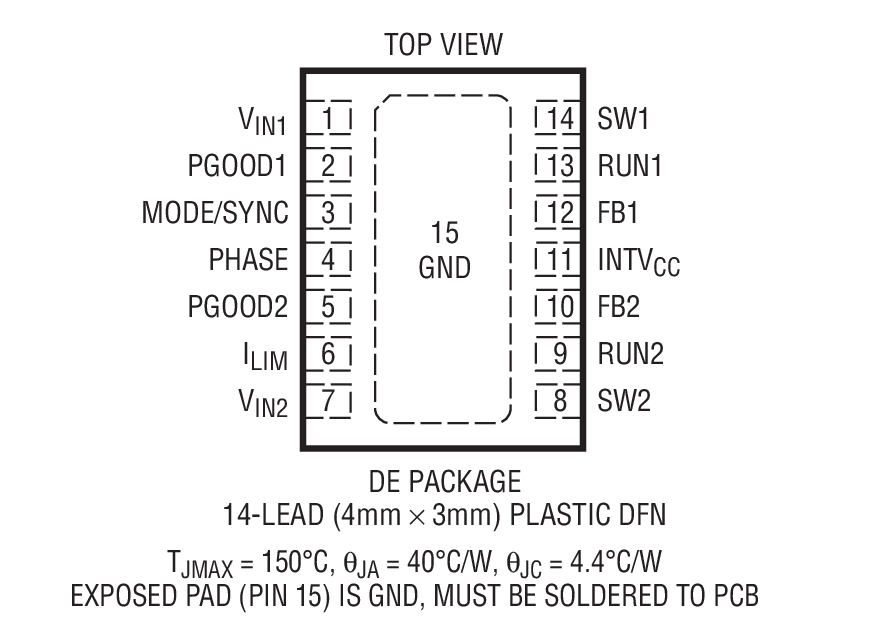

2.5V/5V VOUT Application, fSW = 1MHz Efficiency vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2977
新規設計に推奨 正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ
保護スイッチ ＆ コントローラ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3622
  • LTC3622-2

LTpowerCAD 2

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3622
  • LTC3622-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2003A

LTC3622 Demo Board (DFN) | Dual Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT1 = 1.2V/1.8V/2.5V/3.3V @ 1A, VOUT2 = 1.5V/1.8V/3.3V/5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2003A is a synchronous step-down regulator using the power-saving LTC3622EDE monolithic buck regulator in a compact 14-pin DFN (4mm × 3mm) package. The DC2003A operates from an input voltage range of 2.7V to 17V and provides dual 1A outputs with an adjustable output voltage range from 1.2V to 5V. The LTC3622 IC quiescent current can be as low as 5μA in Burst Mode® operation with both channels enabled and less than 0.1μA in shutdown mode. The switching frequency is fixed to 1MHz or 2.25MHz with a ±50% synchronization range to an external clock. A user-selectable mode input is provided to allow the user to trade off ripple noise for light load efficiency.





eval board
schematic 5
DC2004A

LTC3622EMSE Demo Board (MSOP) | Dual Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT1 = 1.2V/1.8V/2.5V @ 1A, VOUT2 = 3.3V/5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2004A is a synchronous step-down regulator using the power-saving LTC3622EMSE monolithic buck regulator in a 16-lead MSE package. The DC2004A operates from an input voltage range of 2.7V to 17V and provides dual 1A outputs with adjustable output voltage range from 1.2V to 5V. The LTC3622 IC quiescent current can be as low as 5μA in Burst Mode® operation with both channels enabled and less than 0.1μA in shutdown mode. The switching frequency is fixed to 1MHz or 2.25MHz with a ±50% synchronization range to an external clock. A user-selectable mode input is provided to allow the user to trade off ripple noise for light load efficiency.
DC2003A
LTC3622 Demo Board (DFN) | Dual Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT1 = 1.2V/1.8V/2.5V/3.3V @ 1A, VOUT2 = 1.5V/1.8V/3.3V/5V @ 1A

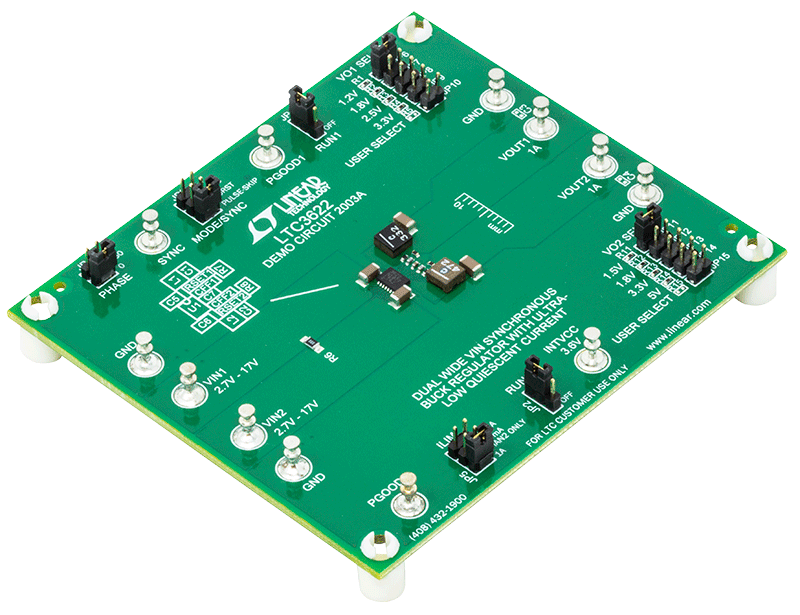

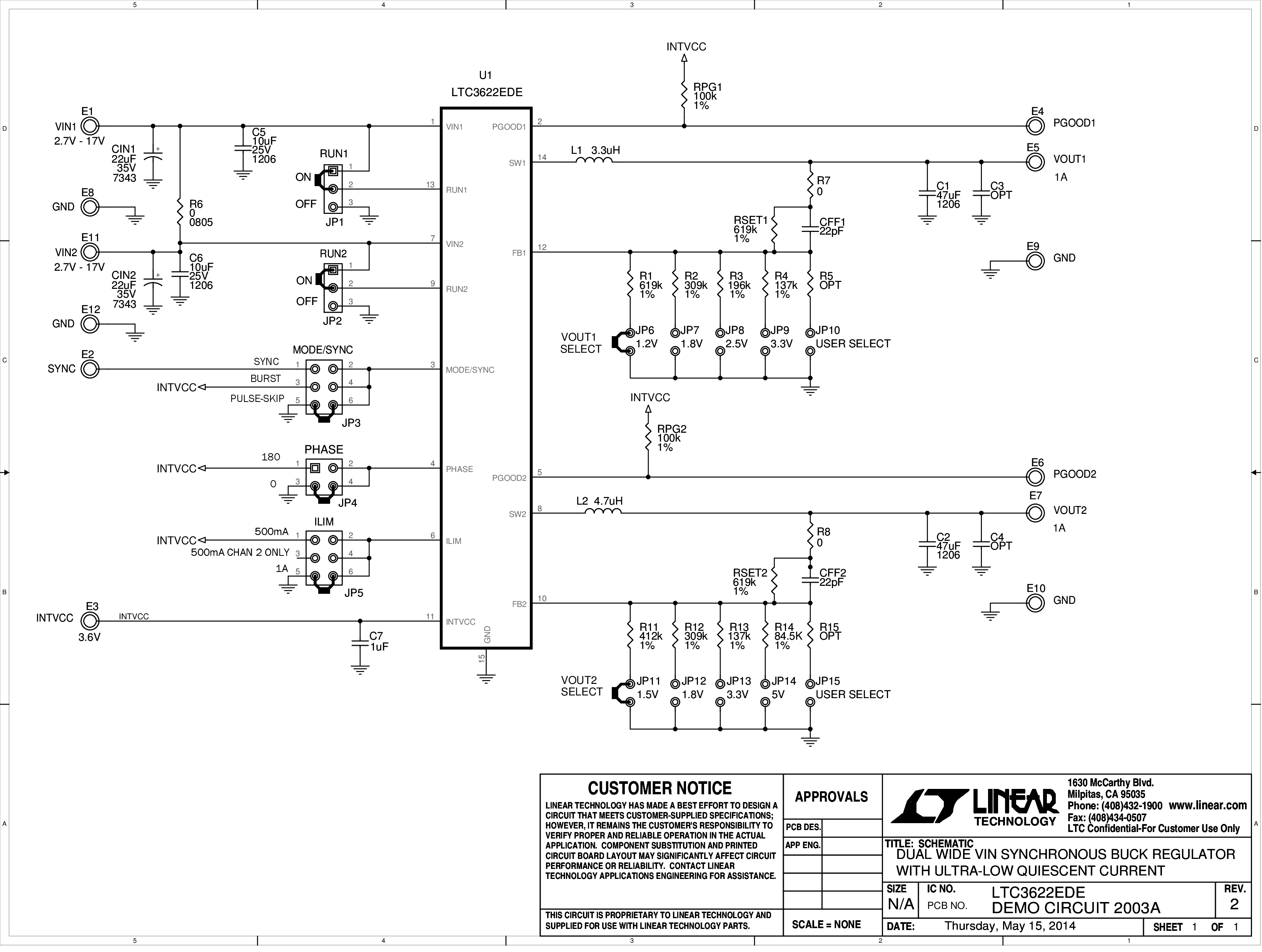

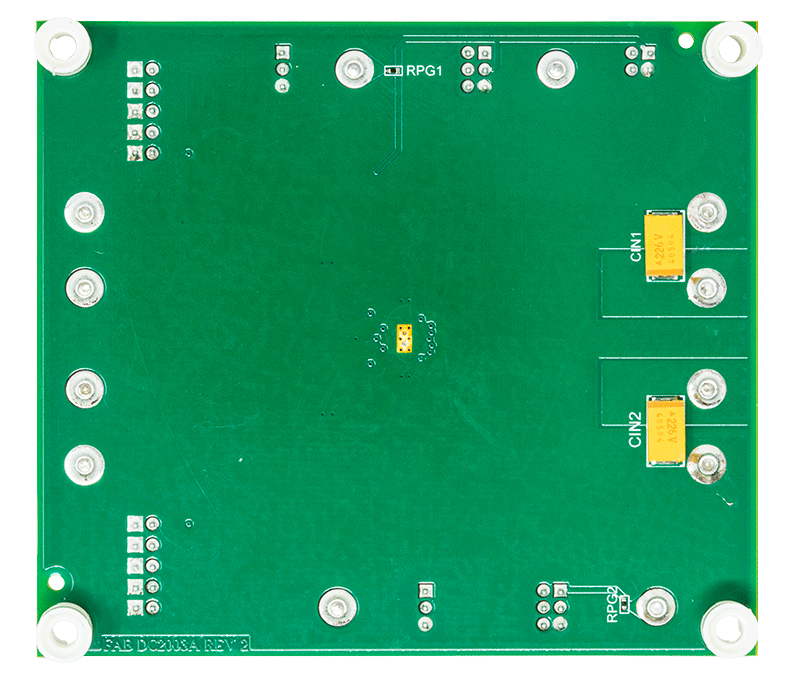

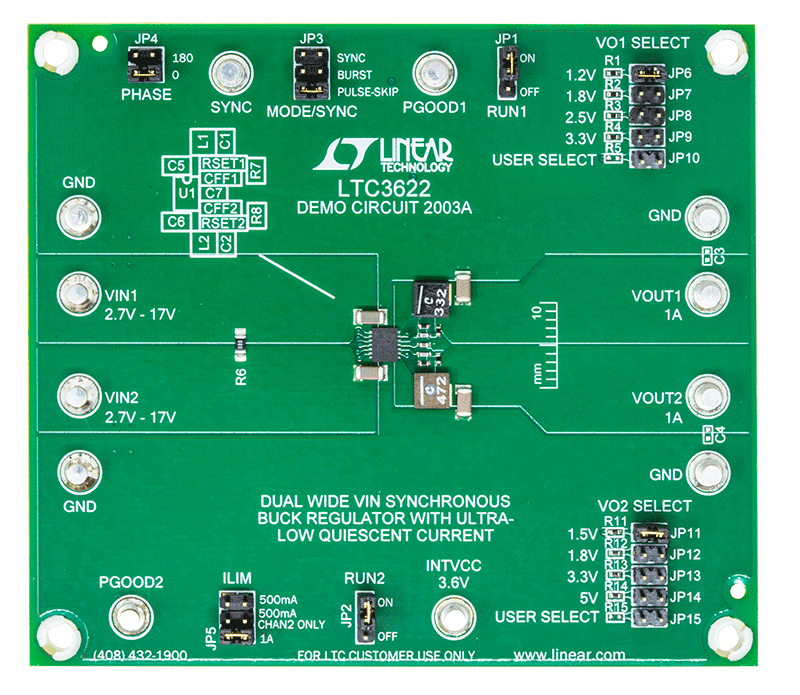

DC2003A Evaluation Board DC2003A Evaluation Board - Top View DC2003A Evaluation Board - Bottom View DC2003A - Schematic
DC2004A
LTC3622EMSE Demo Board (MSOP) | Dual Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT1 = 1.2V/1.8V/2.5V @ 1A, VOUT2 = 3.3V/5V @ 1A

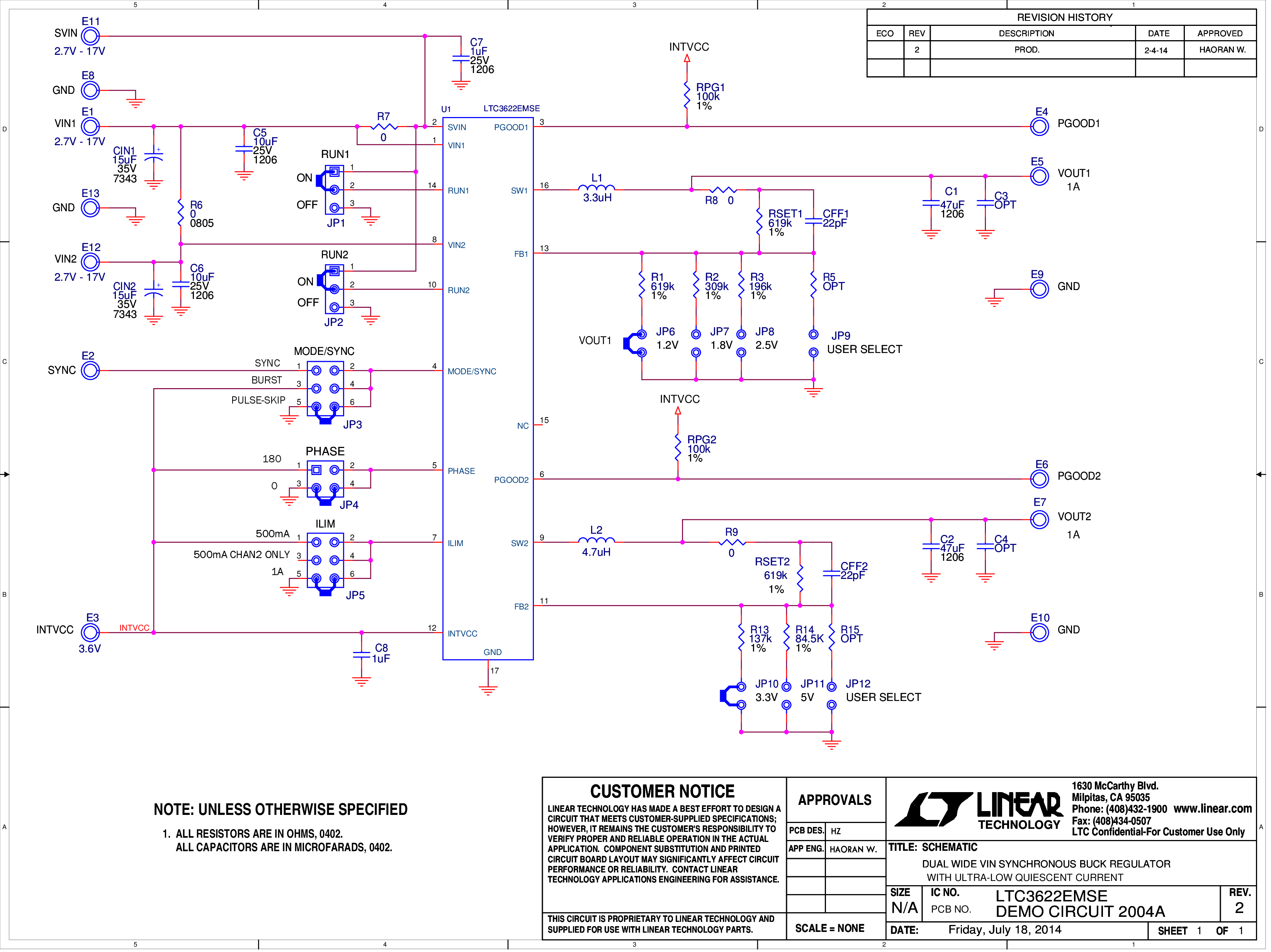

DC2004A - Schematic
