製品概要

機能と利点

  • 高効率:最大95%
  • 最大出力電流: 15mA
  • 外部設定可能な初期値50kHzの内部周波数クランプにより、可聴ノイズを最小に抑制
  • 消費電流: 18μA
  • 入力電圧範囲: 2.9V~5.5V
  • 低バッテリ検出
  • 0.6Vリファレンスにより、低出力電圧が可能
  • シャットダウン・モードでの消費電流: <1μA
  • 2.8Vの低電圧ロックアウト
  • 独自の低ノイズ制御アーキテクチャ
  • パワーMOSFETを内蔵
  • ショットキー・ダイオード不要
  • ソフトスタート機能
  • 2mm × 2mm 小型8ピンDFN パッケージ

製品概要

LTC3620 は高効率同期整流式降圧レギュレータで、1セル・リチウムイオン・バッテリで駆動される非常に小さい実装面積の低消費電力アプリケーションに適しています。

内部同期スイッチにより、効率が向上し、外付けのショットキー・ダイオードが不要です。また、0.6Vの帰還リファレンス電圧により、低出力電圧を容易に実現できます。LTC3620-1 オプションは1.1Vの出力を供給するように内部設定されています。

LTC3620は独自の可変周波数アーキテクチャを採用することにより、電力損失を最小限に抑え、高効率を達成します。スイッチング周波数は負荷電流に比例しますが、内部周波数クランプにより、軽負荷時の最小スイッチング周波数を可聴帯域内のノイズが最小になるように強制します。また、FMIN/MODEピンに外部クロックを印加することにより、ユーザーがこのクランプの周波数を設定できます。

バッテリ状態出力LOBATB は、入力電圧が3Vを下回っていることを知らせます。入力電圧が2.8Vを下回ると、バッテリの損傷を防ぐため、低電圧ロックアウト(UVLO)回路がデバイスをシャットダウンします。

LTC3620は高さの低い2mm × 2mm 8ピンDFN パッケージで供給されます。


アプリケーション

  • 補聴器
  • ワイヤレス・ヘッドセット
  • リチウムイオン電池アプリケーション
  • ボタン電池の置換

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

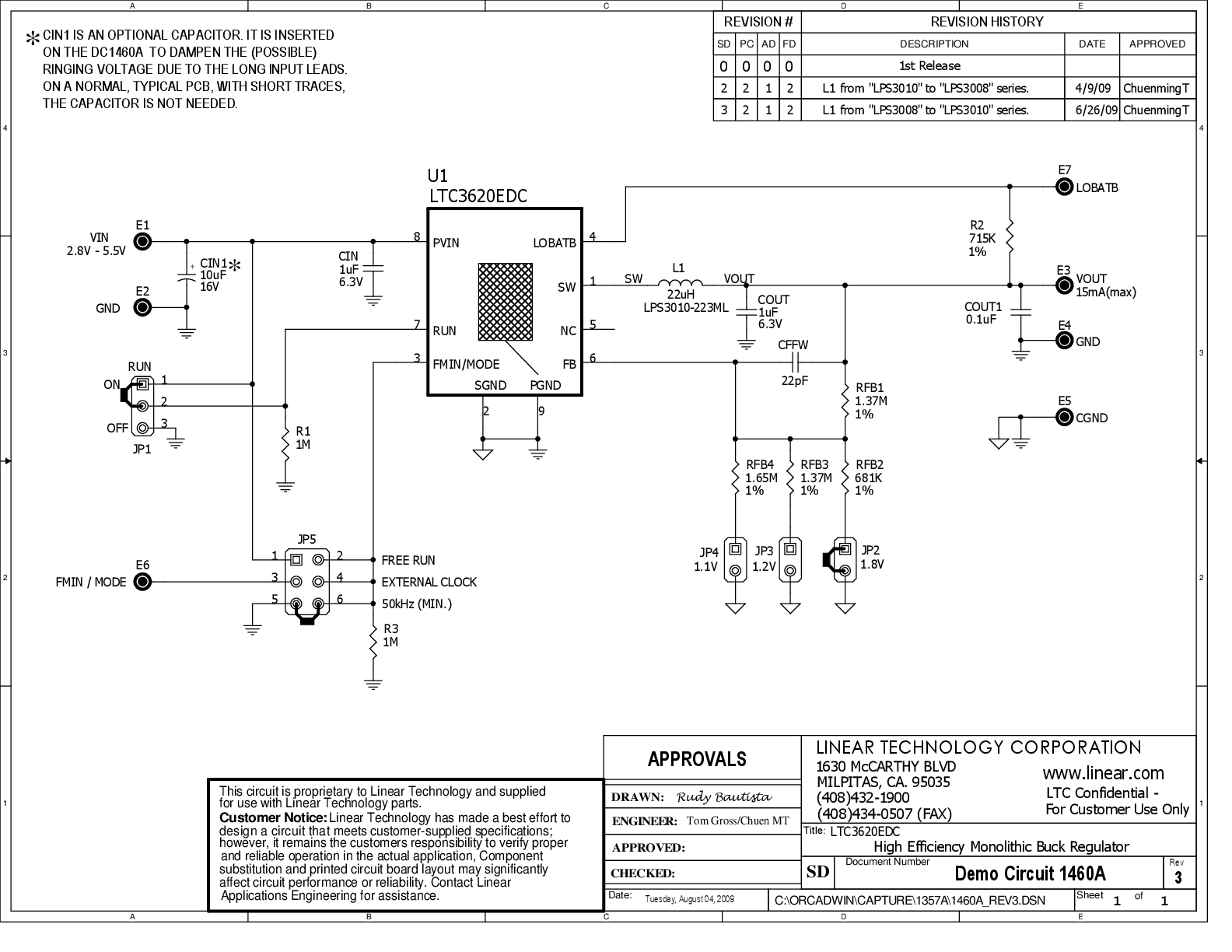

評価キット (1)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3620
LTC3620-1

おすすめ製品

LTC3620 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC3620EDC#TRMPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (2mm x 2mm w/ EP)
LTC3620EDC#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (2mm x 2mm w/ EP)
LTC3620EDC-1#TRMPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (2mm x 2mm w/ EP)
LTC3620EDC-1#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (2mm x 2mm w/ EP)
ウェハ・ファブリケーション・データ R415 Reliability Data
