LTC3577

携帯機器向け高集積6チャネルPMIC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.90
特長
  • 瞬時オン動作付きフル機能リチウムイオン/ポリマー・チャージャ/PowerPath制御
  • 調整可能なトリプル高効率降圧スイッチング・レギュレータ(IOUT:800mA、500mA、500mA)
  • ハードリセット状態でのバッテリ流出電流:6μA
  • 外部高電圧降圧DC/DCコンバータのBat-Track制御
  • I2C で調整可能なSWスルーレートにより、EMIを低減可能
  • 高温時のバッテリ電圧を下げることにより、安全性と信頼性を向上
  • USB (VBUS)/ACアダプタ入力の過電圧保護コントローラにより、30Vまで保護
  • I2Cを介した60dB輝度制御とグラデーションを備えた 40V 直列LED バックライト・ドライバを内蔵
  • 熱制限付き充電電流: 1.5A(最大)
  • バッテリ・フロート電圧:
    • 4.2V (LTC3577)
    • 4.1V (LTC3577-1)
  • システム・リセット付きのプッシュボタン・オン/オフ制御
  • 電流制限付きデュアル150mA LDO
  • 4mm × 7mmの小型44ピンQFN パッケージ
製品概要
show more Icon

LTC3577 は、1セル・リチウムイオン/ポリマー・バッテリ・アプリケーション向けの高集積パワーマネージメントICです。このデバイスは、自動的に負荷を優先するPowerPathマネージャ、バッテリ・チャージャ、理想ダイオード、入力過電圧保護などの多数の保護機能を搭載しています。LTC3577は、負荷電流と充電電流の合計が設定された入力電流制限(100mAモードまたは500mA モード)を超えないように充電電流を自動的に低減することにより、USBなどの電流が制限された電源から高精度で充電を行うように設計されています。LTC3577 は高温時にバッテリ電圧を下げることにより、安全性と信頼性を向上させます。内蔵のBat-Trackコントローラを使用することにより、最大38Vの電源で高効率な高電流充電を行うことができます。また、LTC3577は3個の同期整流式降圧スイッチング・レギュレータとシステム・リセットを制御するためにプッシュボタン入力を備えています。内蔵のLEDバックライト昇圧回路は、最大10個の直列 LEDをドライブ可能で、I2C 入力を介した汎用性の高いデジタル調光機能を搭載しています。また、I2C入力は2個の150mA LDOをはじめ、各動作モードや状態リードバックの制御も行います。 LTC3577 は高さの低い4mm × 7mm ×0.75mm 44ピンQFN パッケージで供給されます。


BatTrack Float Voltage
LTC3577 Yes 4.2V
LTC3577-1 Yes 4.1V
LTC3577-3 No 4.2V
LTC3577-4 No 4.1V


アプリケーション

  •      PND、DMB/DVB-H、デジタル/衛星無線、メディア・プレーヤ
  •      携帯型産業用/医療機器
  •      ユニバーサル・リモート・コントローラ、フォト・ビューワ
  •      その他のUSBベース・ハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3577EUFF#PBF
  • HTML
  • HTML
LTC3577EUFF#TRPBF
  • HTML
  • HTML
LTC3577EUFF-1#PBF
  • HTML
  • HTML
LTC3577EUFF-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1402A-B

LTC3577EUFF-1 Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

zoom

DC1402A-B

LTC3577EUFF-1 Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

LTC3577EUFF-1 Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

製品の詳細

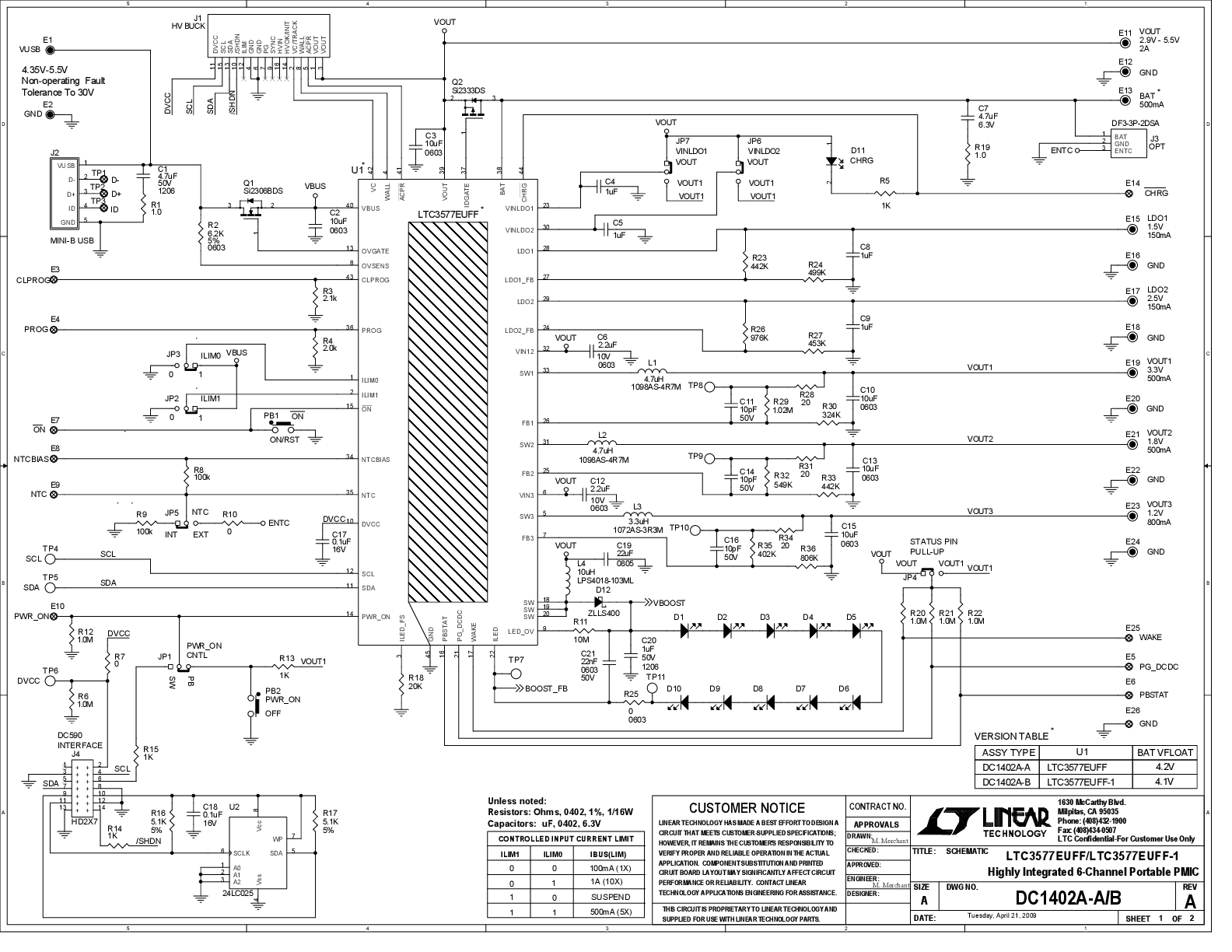

Demo Circuit 1402 is a Highly Integrated 6-Channel Portable PMIC featuring the LTC3577 (DC1402A-A) and the LTC3577-1 (DC1402A-B), which include a push button controller, two 150mA LDOs, three synchronous buck converters (800mA, 500mA, 500mA), a Li-Ion battery charger, a Power-Path controller, and high voltage buck controller interface that allows the board to control a separate LTC high voltage buck converter demo board to drive an LED (included with the demo board). The LTC3577's battery charger has a 4.2V float voltage while the LTC3577-1 has a 4.1V float voltage. The board can be power with a 1.6V to 5.5V DC input supply, a USB input or a 5V wall adapter. Do not look directly at the operating LED as this circuit produces light that can damage eyes.





ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC1402A-A

LTC3577EUFF Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

zoom

DC1402A-A

LTC3577EUFF Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

LTC3577EUFF Demo Board | PMIC, 3 Bucks, 2 LDOs, Boost, Battery Charger, Etc. 1.6V ≤ VIN ≤ 5.5V, Multiple VOUTs

製品の詳細

Demo Circuit 1402 is a Highly Integrated 6-Channel Portable PMIC featuring the LTC3577 and LTC3577-1, which include a push button controller, two 150mA LDOs, three synchronous buck converters (800mA, 500mA, 500mA), a Li-Ion battery charger, a Power-Path controller, and high voltage buck controller interface that allows the board to control a separate LTC high voltage buck converter demo board to drive an LED (included with the demo board). Do not look directly at the operating LED as this circuit produces light that can damage eyes. The board can be power with a 1.6V to 5.5V DC input supply, a USB input or a 5V wall adapter.
