特長
- Bat-Track 適応出力制御機能を備えた双方向スイッチング･レギュレータにより、効率的に充電を行い、USB On-The-Go向け5V出力を供給
- 外部高電圧降圧スイッチング･レギュレータのBat-Track制御
- 過電圧保護機能により損傷を防止
- バッテリ消耗時の「瞬時オン」動作
- 出力をI2Cで調整可能なトリプル降圧スイッチング･レギュレータ（IOUT が1A、400mA、400mA）
- 内蔵の 180mΩ理想ダイオードと外付け理想ダイオード・コントローラにより、バッテリ･モードで負荷に給電
- リチウムイオン/ポリマー･バッテリ･チャージャ（充電電流：最大1.5A）
- バッテリ･フロート電圧：4.2V（LTC3576）、4.1V（LTC3576-1）
- 小型（4mm×6mm×0.75mm）38 ピン QFN パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

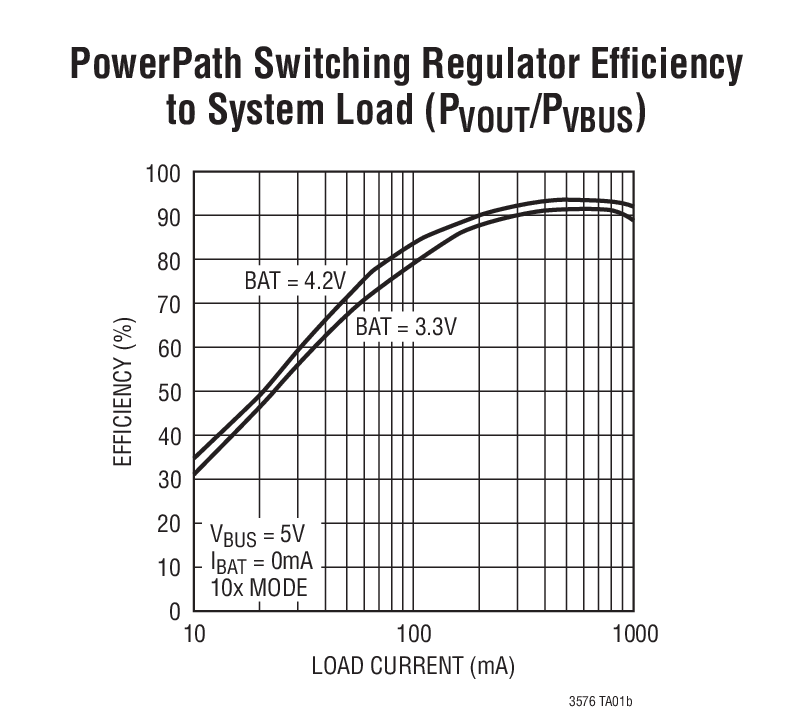

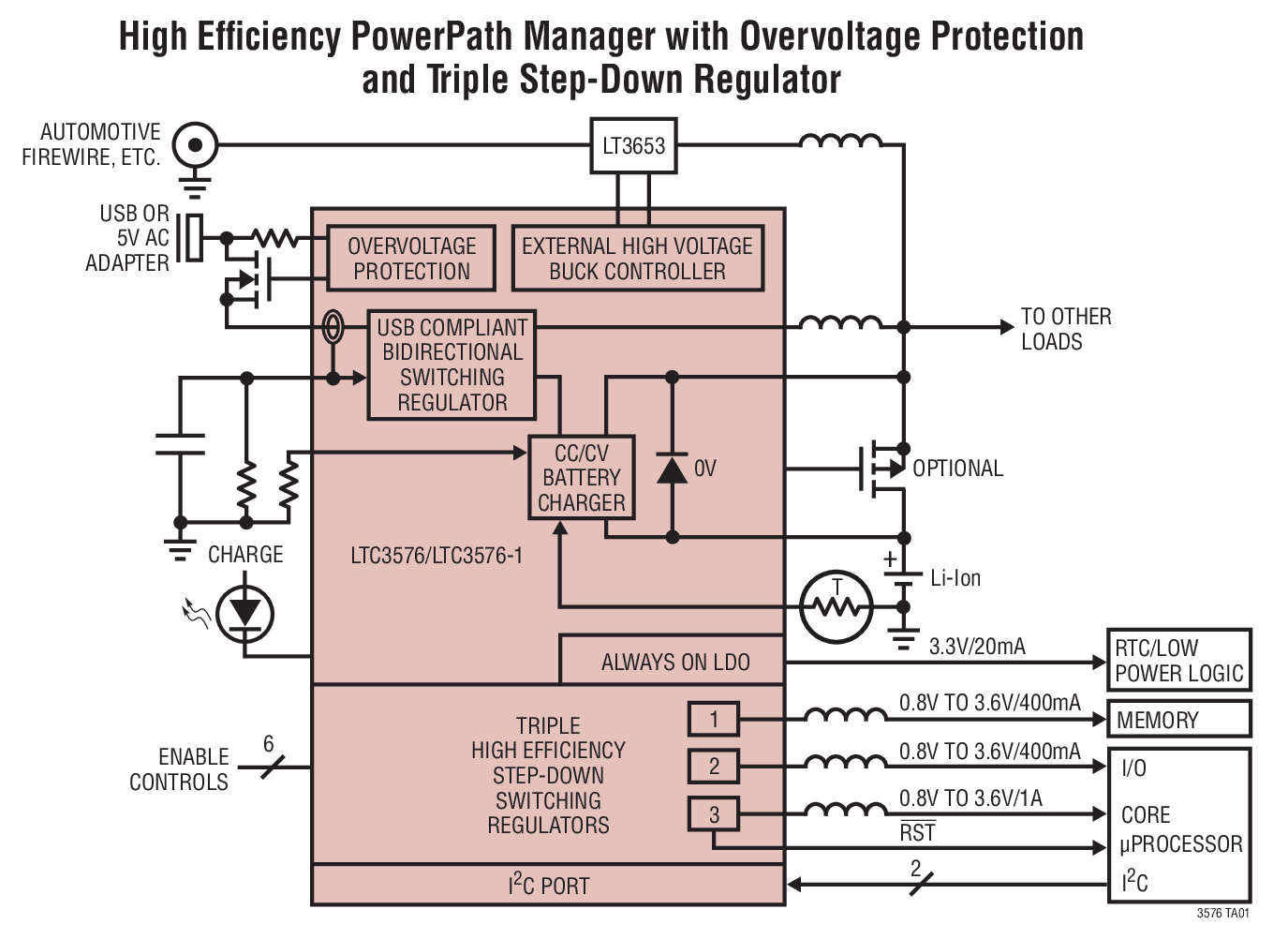

LTC3576/LTC3576-1は、リチウムイオン/ポリマー･バッテリ･アプリケーション向けの高集積パワーマネージメントおよびバッテリ･チャージャICです。これらのデバイスはいずれも、負荷の優先順位付けを自動的に行う高効率の双方向スイッチングPowerPath™マネージャ、バッテリ･チャージャ、理想ダイオード、外部高電圧スイッチングレギュレータのコントローラ、出力電圧をI2Cで調整可能な3個の汎用降圧スイッチング･レギュレータを搭載しています。内部スイッチング・レギュレータは、USBと互換性をもたせるために入力電流を自動的に制限し、さらにバッテリから給電するUSB On-The-Goアプリケーションに対して5V/500mAを生成することも可能です。USBと外部スイッチング･レギュレータのパワーパスはいずれもBat-trackが最適化された充電を行い、38Vの高電圧電源からアプリケーションに最大電力を供給します。過電圧保護回路により、わずか2個の外付け部品を使用するだけでVBUSピンまたはWALLピンの高電圧による損傷からLTC3576/LTC3576-1を保護します。LTC3576/LTC3576-1 は高さの低い38ピン（4mm×6mm×0.75mm）QFNパッケージで供給されます。
アプリケーション
- HDDベースのメディア･プレーヤ
- GPS、PDA、デジタル･カメラ、スマートフォン
- 車載対応の携帯電子機器
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3576
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
1.00M
437.00K
信頼性データ
1
25.65 K
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
技術記事 2

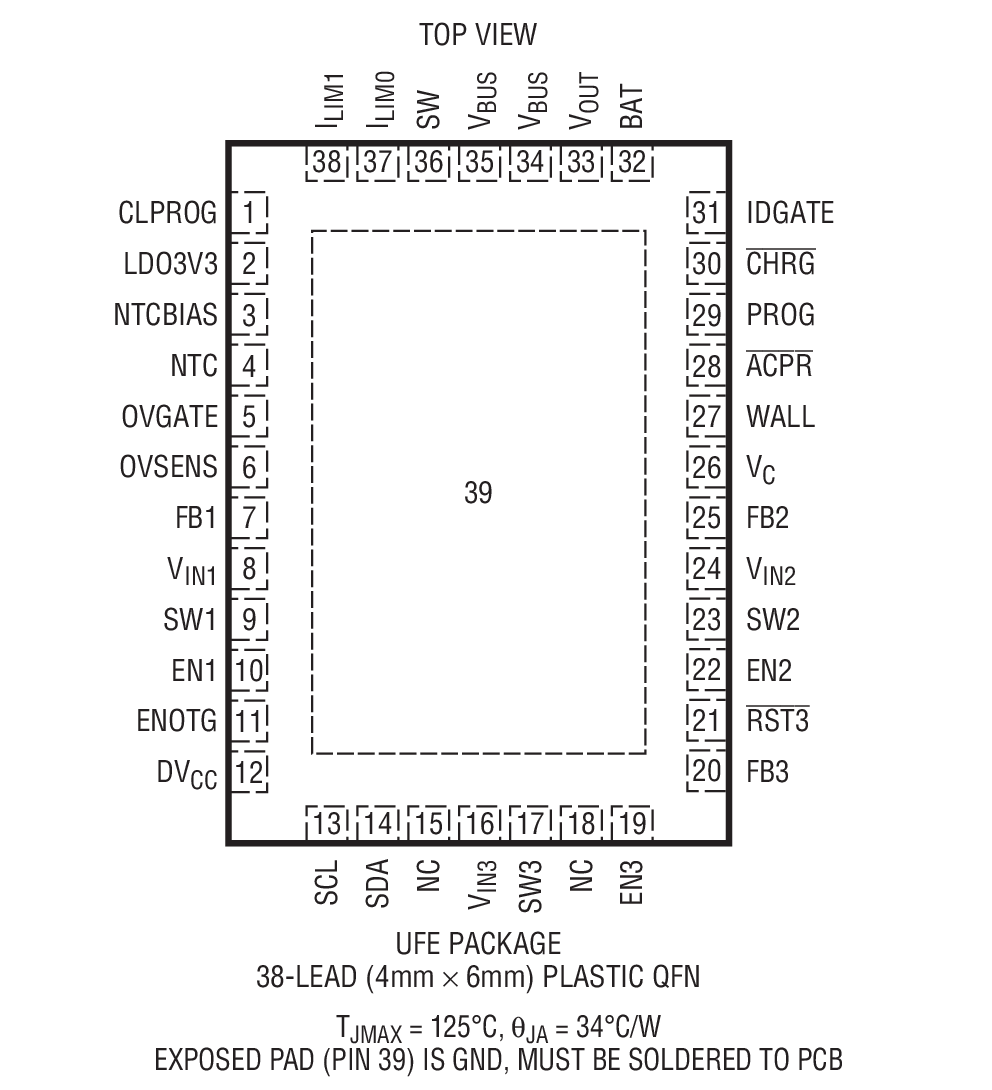

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3576EUFE#PBF |
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3576EUFE#TRPBF |
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3576EUFE-1#PBF |
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3576EUFE-1#TRPBF |
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
|
|
- LTC3576EUFE#PBF
- ピン／パッケージ図
-
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3576EUFE#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3576EUFE-1#PBF
- ピン／パッケージ図
-
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3576EUFE-1#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2

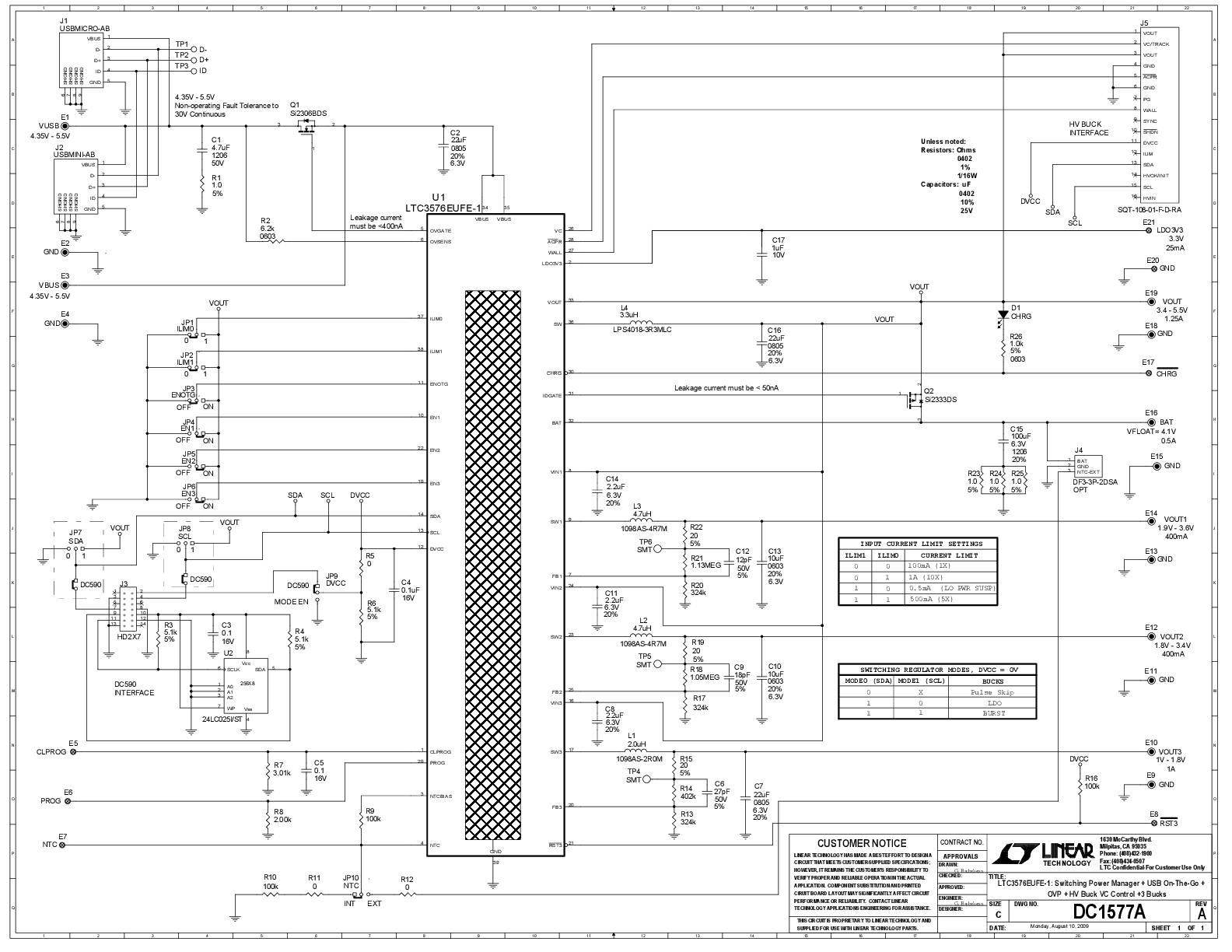

DC1577A
LTC3576EUFE-1 Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)
製品の詳細
Demonstration Circuit DC1577A is a switching power manager that features a high-efficiency bidirectional PowerPath switching regulator for USB On-the-Go, a controller for an external high voltage step-down switching regulator, a 1A battery charger (4.1V VFLOAT), an ideal diode, an always-on LDO, an overvoltage protection circuit and three general purpose synchronous step-down switching regulators. The three DC/DC converters provide 1.9V to 3.6V @ 400mA, 1.8V to 3.4V @ 400mA and 1V to 1.8V @ 1A.
The DC1577A Demo Circuit can be controlled from a software GUI. Most of the features of the LTC3576EUFE-1 are only accessible via its I2C port.
資料

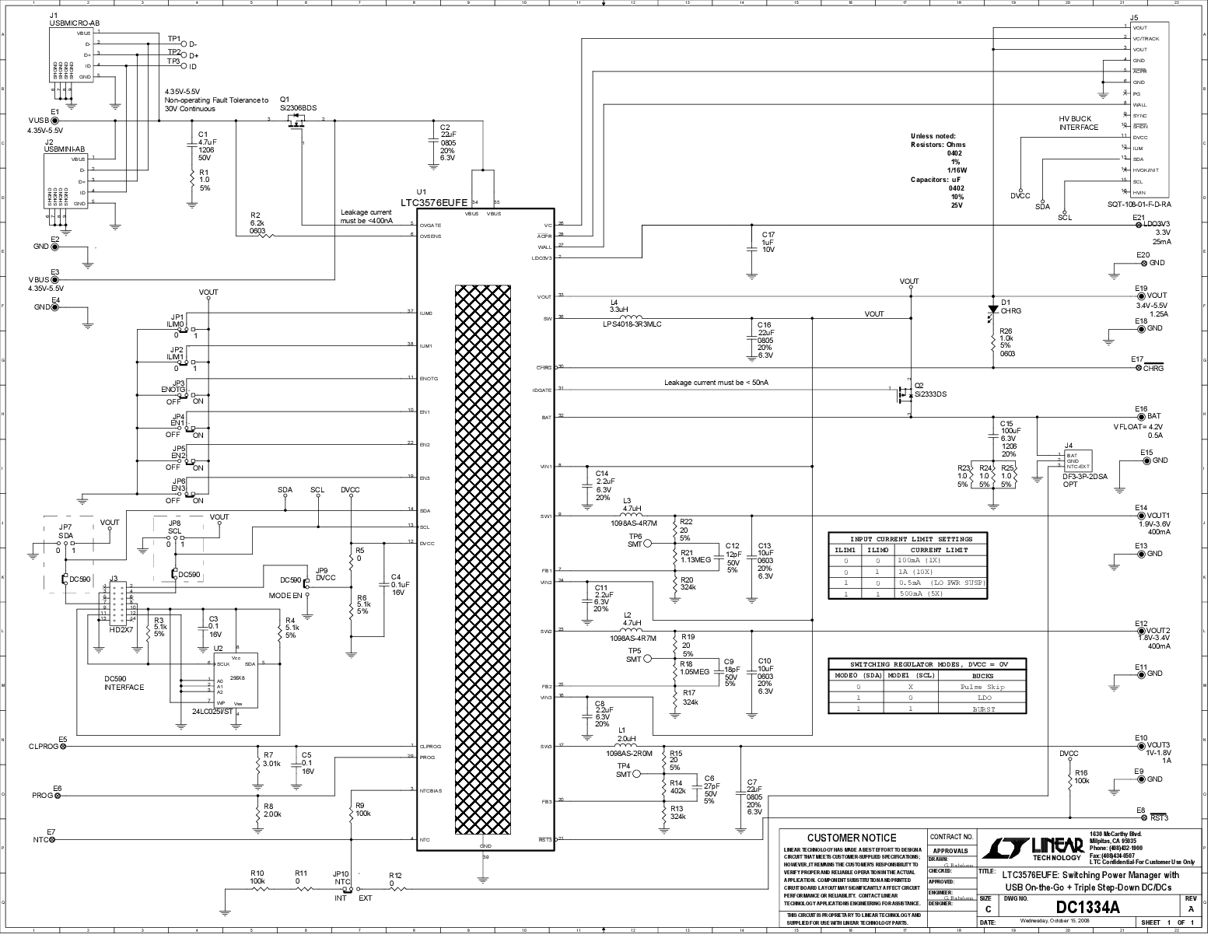

DC1334A
