LTC3567: 高効率USBパワーマネージャおよびI2C制御付き1A昇降圧コンバータ データシート (Rev. )12/2/2008PDF2M
製品概要
機能と利点
パワーマネージャ- Bat-Track™適応出力制御機能付き高効率スイッチングPowerPath™コントローラ
- USBまたはACアダプタの電流制限をプログラム可能（100mA/500mA/1A）
- フル機能リチウムイオン/ポリマー･バッテリ･チャージャ
- バッテリ消耗時の「瞬時オン」動作
- 最大充電電流：1.5A
- 内部180mΩ理想ダイオードと外付け理想ダイオード・コントローラがバッテリ・モードで負荷に給電
- BATから給電時の無負荷消費電流が少ない（<30μA）

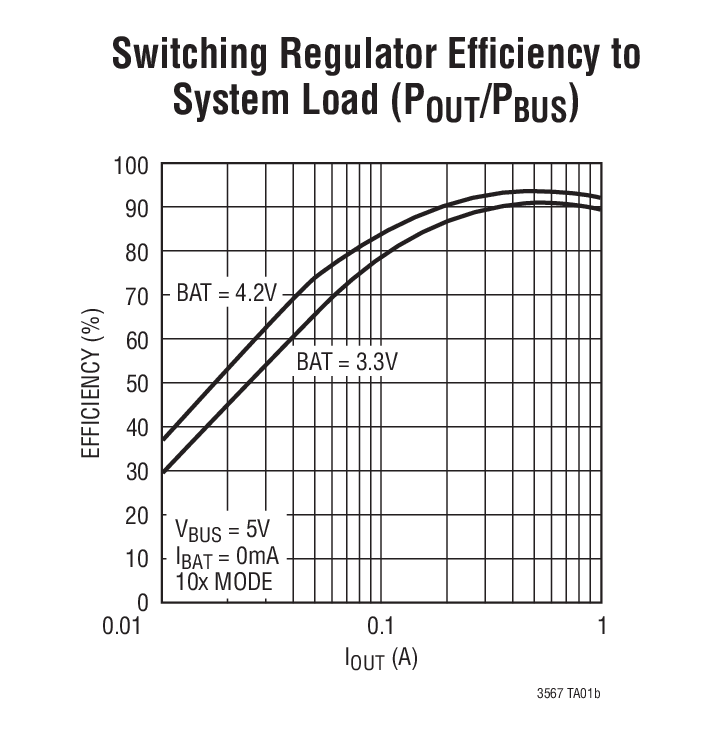

- 高効率（IOUT：1A）
- 2.25MHz固定周波数動作
- 少ない無負荷消費電流（約13μA）
- シャットダウン時に消費電流がゼロ
- すべての機能をI2C制御
製品概要

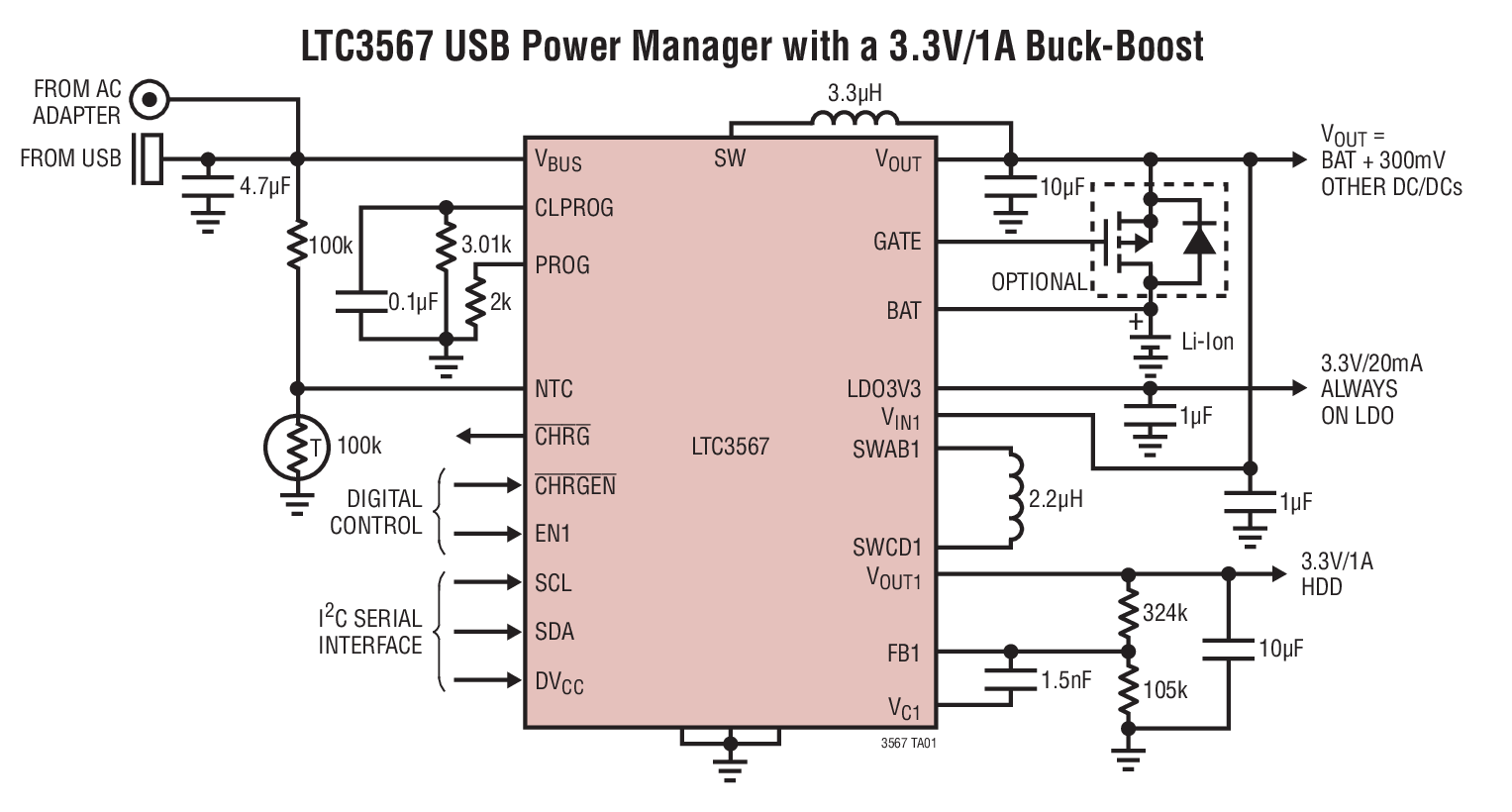

LTC3567は、リチウムイオン/ポリマー･バッテリ・アプリケーション向けの高度に集積されたパワーマネージメントおよびバッテリチャージャ･デバイスです。このデバイスは、負荷の優先順位付けを自動的に行う高効率な電流制限付きスイッチングPowerPathマネージャ、バッテリチャージャ、理想ダイオード、高効率の同期整流式昇降圧スイッチング･レギュレータを内蔵しています。LTC3567は特にUSBアプリケーション向けに設計されており、スイッチング･パワーマネージャによって最大入力電流を、USBアプリケーション向けには100mAまたは500mA、ACアダプタ駆動アプリケーション向けには1Aに制限します。
LTC3567のスイッチング入力段は、熱として浪費される電力を最小限に抑えながら、USBポートから得られる2.5Wのほとんどすべてをシステム負荷に送ります。この機能により、LTC3567はより大きな電力をアプリケーションに供給可能で、小スペースでの熱管理の制約を緩和します。
同期整流式昇降圧DC/DCは最大1Aを供給します。

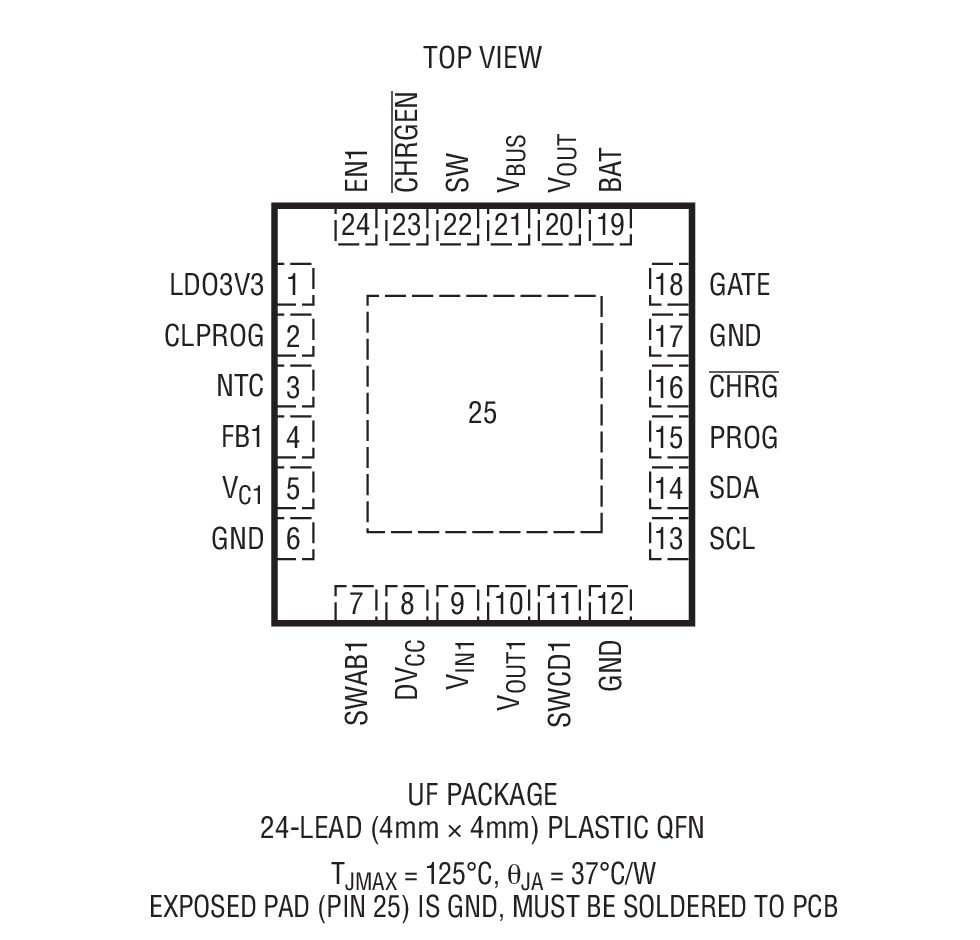

LTC3567は、高さの低い24ピン4mm×4mm×0.75mm QFN表面実装パッケージで供給されます。
アプリケーション
- HDDベースのMP3プレーヤ、PDA、GPS、PMP機器
- その他のUSBベースのハンドヘルド機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R540 Reliability Data3/26/2018PDF23 K
-

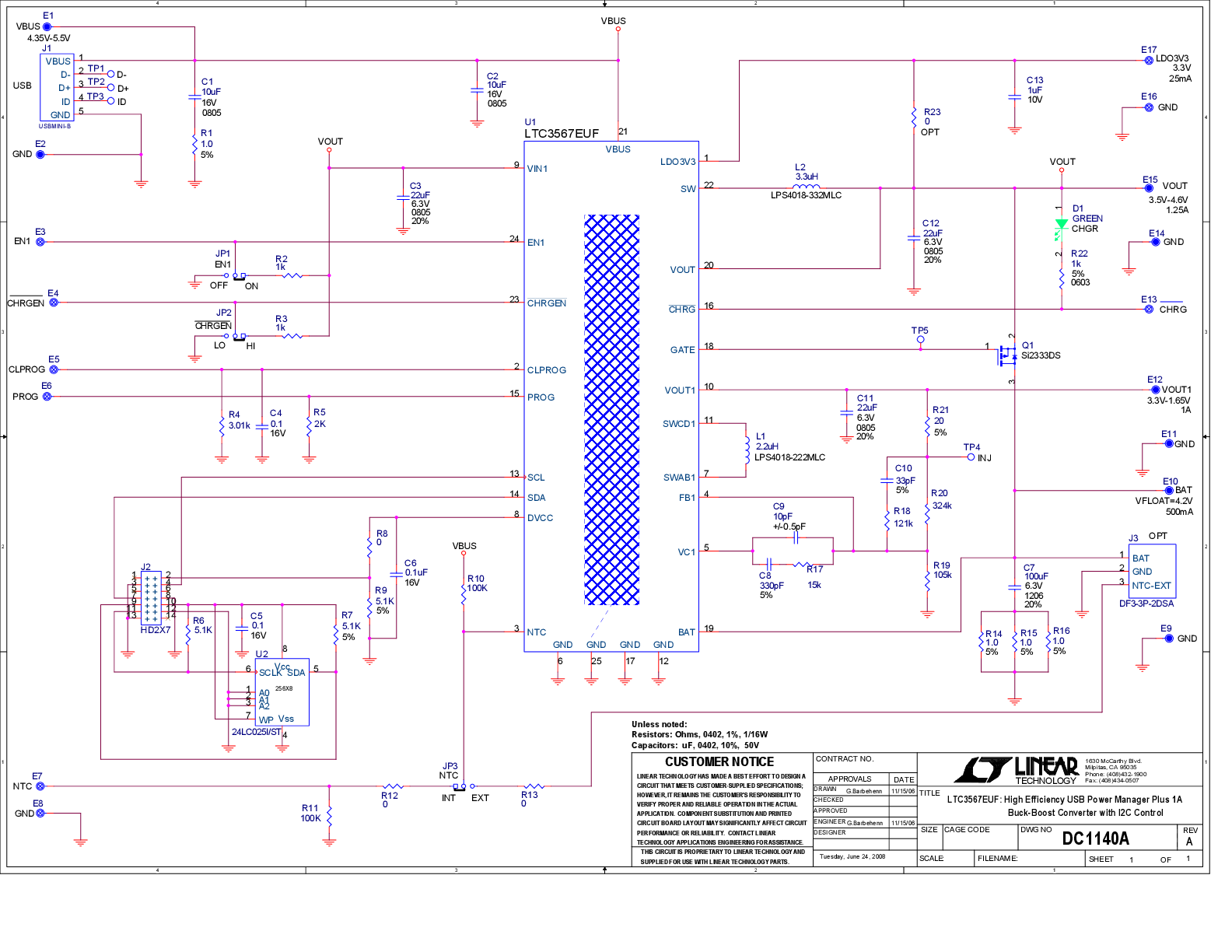

DC1140A - Demo Manual9/24/2009PDF345K
