LTC3564

2.25MHz、1.25A同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.35
特長

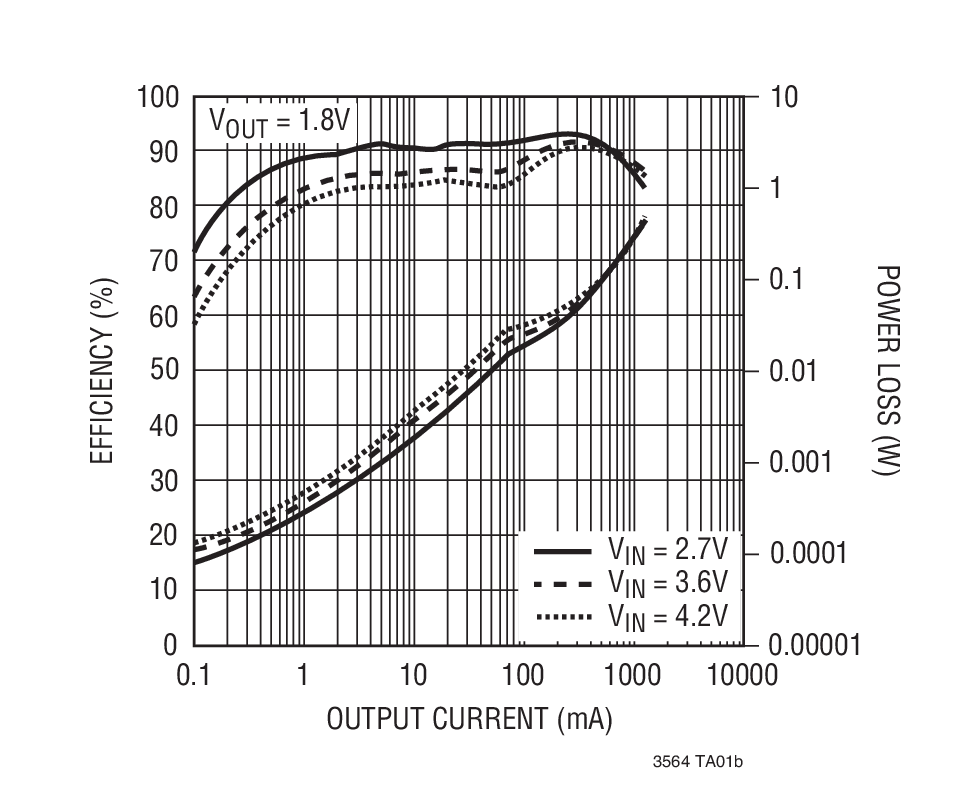

  • 高効率:最大96%
  • 非常に低い消費電流:わずか20μ
  • 出力電流:1.25A
  • 入力電圧範囲:2.5V~5.5V
  • 2.25MHzの固定周波数動作
  • ショットキー・ダイオードが不要
  • 低ドロップアウト動作:100%デューティ・サイクル
  • 0.6Vリファレンスにより低出力電圧が可能
  • シャットダウン・モードの消費電流: ≤ 1μA
  • 電流モード動作による優れた入力および負荷過渡応答
  • 過温度保護機能

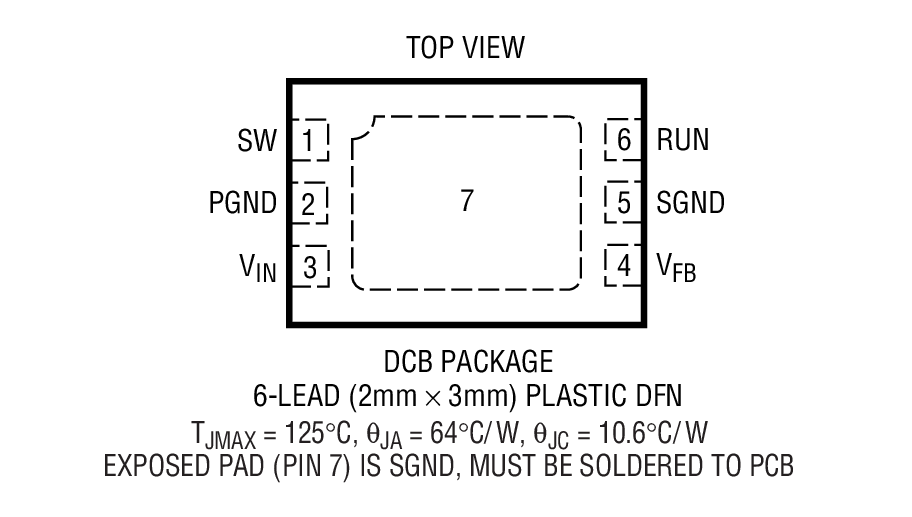

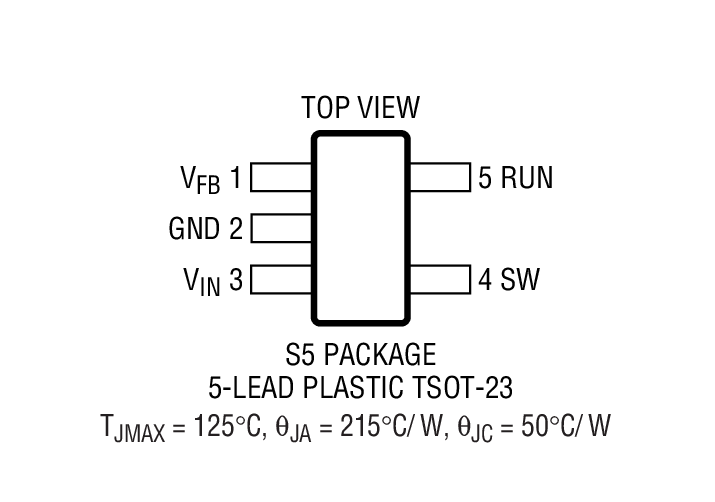

  • 高さの低い(1mm)ThinSOTおよび6ピン(2mm×3mm)DFNパッケージ
製品概要
show more Icon

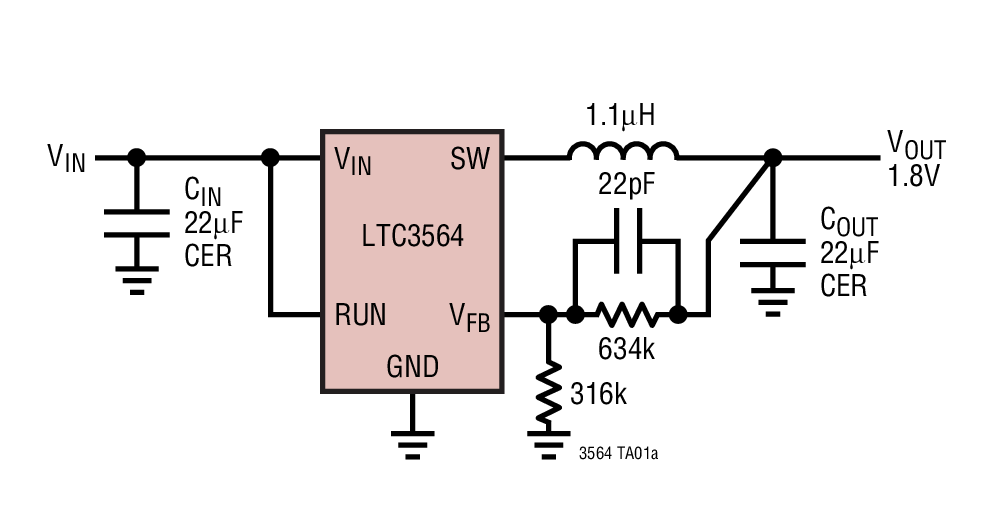

LTC3564は、固定周波数電流モード・アーキテクチャを採用した高効率モノリシック同期整流式降圧レギュレータです。動作時の消費電流はわずか20μAで、シャットダウン時には1μA以下に減少します。入力電圧範囲が2.5V~5.5Vなので、LTC3564は単一リチウムイオン・バッテリ駆動アプリケーションや入力電圧が3.3V~5Vのアプリケーションに最適です。100%デューティサイクルによって低ドロップアウト動作を行い、携帯システムのバッテリ寿命を延ばします。自動Burst Mode®動作により軽負荷での効率が上がり、バッテリの動作時間がさらに延びます。

スイッチング周波数は2.25MHzに内部で設定されているので、小型の表面実装インダクタやコンデンサを使用可能です。

内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードは不要です。0.6Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートします。LTC3564は高さの低い(1mm)ThinSOTおよび6ピン(2mm×3mm)DFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ワイヤレス・モデムおよびDSLモデム
  • デジタル・スチール・カメラ
  • メディア・プレーヤ
  • 携帯型計測器
  • ポイントオブロード・レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3564EDCB#TRMPBF
  • HTML
  • HTML
LTC3564EDCB#TRPBF
  • HTML
  • HTML
LTC3564ES5#TRMPBF
  • HTML
  • HTML
LTC3564ES5#TRPBF
  • HTML
  • HTML
LTC3564IDCB#TRMPBF
  • HTML
  • HTML
LTC3564IDCB#TRPBF
  • HTML
  • HTML
LTC3564IS5#TRMPBF
  • HTML
  • HTML
LTC3564IS5#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

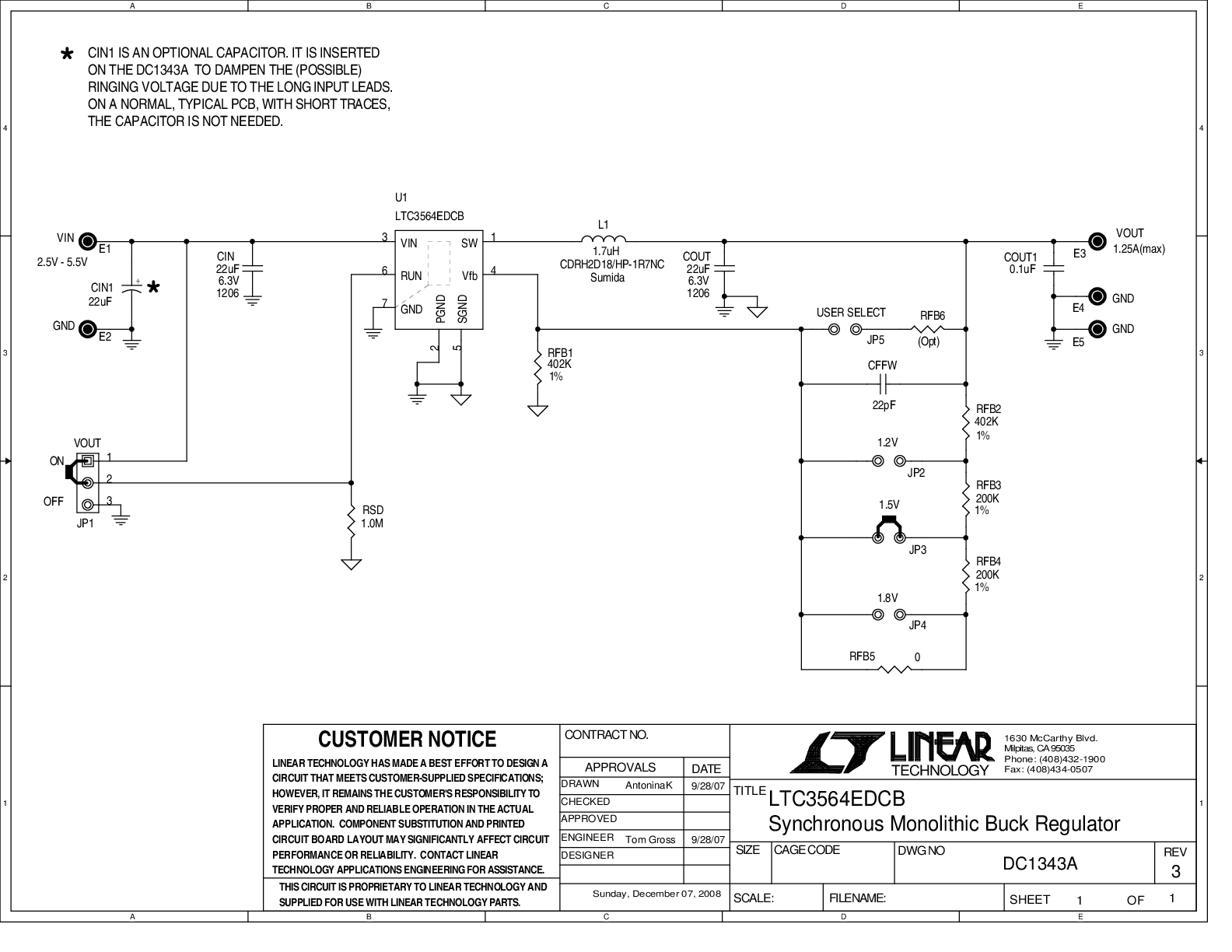

DC1343A

LTC3564DCB6 Demo Board (DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

zoom

DC1343A

LTC3564DCB6 Demo Board (DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

LTC3564DCB6 Demo Board (DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

製品の詳細

Demonstration circuit DC1343A is a high efficiency monolithic synchronous buck regulator using a constant frequency, current mode architecture featuring LTC3564 in the 2×3 DFN-6 package. The demo board features a 2.5V to 5.5V input voltage range and provides a jumper-selectable 1.2V/1.5V/1.8V output at 1.25A. Its high switching frequency of 2.25MHz allows the use of small surface mount inductors and capacitors.





reference details image

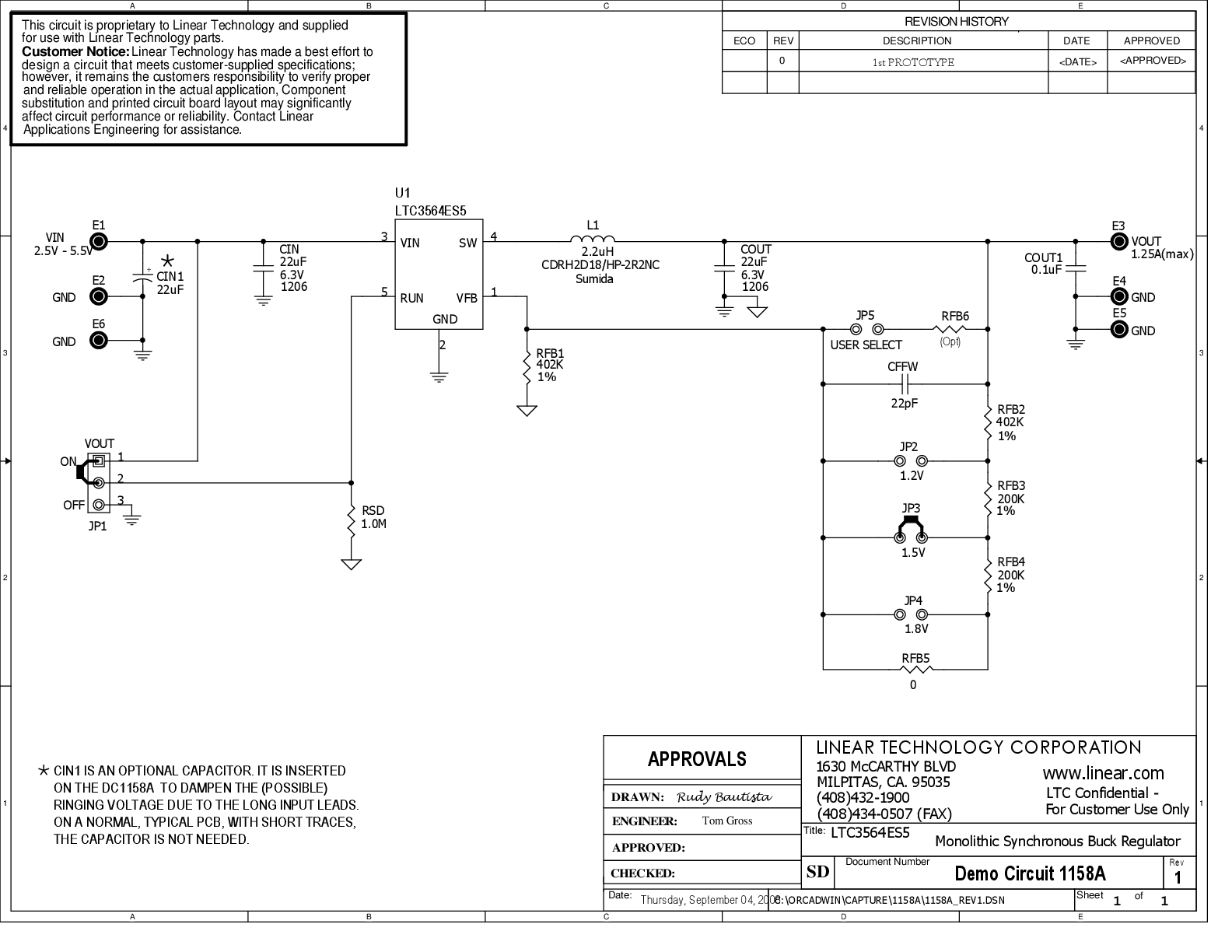

DC1158A

LTC3564ES5 Demo Board (TSOT) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

zoom

DC1158A

LTC3564ES5 Demo Board (TSOT) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

LTC3564ES5 Demo Board (TSOT) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 1.25A

製品の詳細

Demonstration circuit DC1158A is a high efficiency monolithic synchronous buck regulator using a constant frequency, current mode architecture featuring LTC3564 in the ThinSOT package. The demo board features a 2.5V to 5.5V input voltage range and provides a jumper-selectable 1.2V/1.5V/1.8V output at 1.25A. Its high switching frequency of 2.25MHz allows the use of small surface mount inductors and capacitors.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
