LTC3561A

製造中

1A、4MHz、同期整流式降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型のコンデンサやインダクタを使用
  • 高周波数動作：最大4MHz
  • 低RDS(ON) の内部スイッチ：0.15Ω
  • 高効率：最大96%
  • セラミック・コンデンサで安定
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • 短絡保護
  • 低ドロップアウト動作：デューティ・サイクル100%
  • 低シャットダウン電流：IQ≤1μA
  • 低静止電流：330μA
  • 出力電圧：0.8V ～5V
  • VIN：2.5V ～5.5V

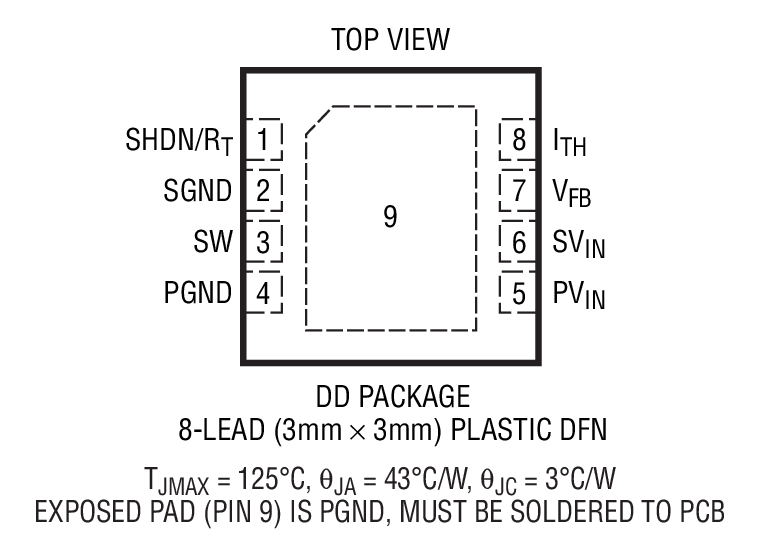

  • 小型8ピン（3mm×3mm）DFN パッケージ

LTC3561Aは、固定周波数の同期整流式降圧DC/DCコンバータです。このデバイスは中規模電力アプリケーション向けで、2.5V ～5.5Vの入力電圧範囲で動作し、最大4MHzの動作周波数を設定できます。これにより、高さ1mm以下の小型で安価なコンデンサやインダクタを使用可能です。出力電圧は、0.8V ～5.5Vの範囲で調整可能です。内蔵の同期パワー・スイッチにより、高効率を実現します。LTC3561Aは電流モード・アーキテクチャを採用し、外部補償機能を備えているので、広範囲の負荷および出力コンデンサに対して過渡応答を最適化できます。

バッテリの寿命を最大限に延ばすため、ドロップアウト時にはPチャネルMOSFETが常時オンになります（デューティ・サイクル100%）。シャットダウン時にデバイスに流れる電流は1μA未満です。


アプリケーション

  • ノートブック・コンピュータ
  • デジタル・カメラ
  • 携帯電話
  • ハンドヘルド計測器
  • 基板実装電源
LTC3561A
1A、4MHz、同期整流式降圧DC/DCコンバータ

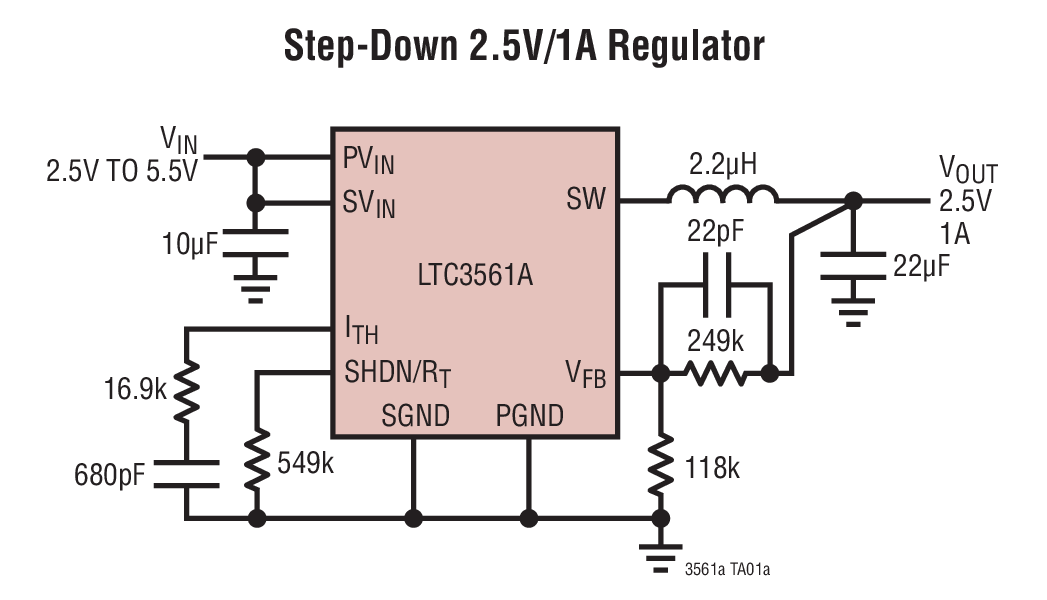

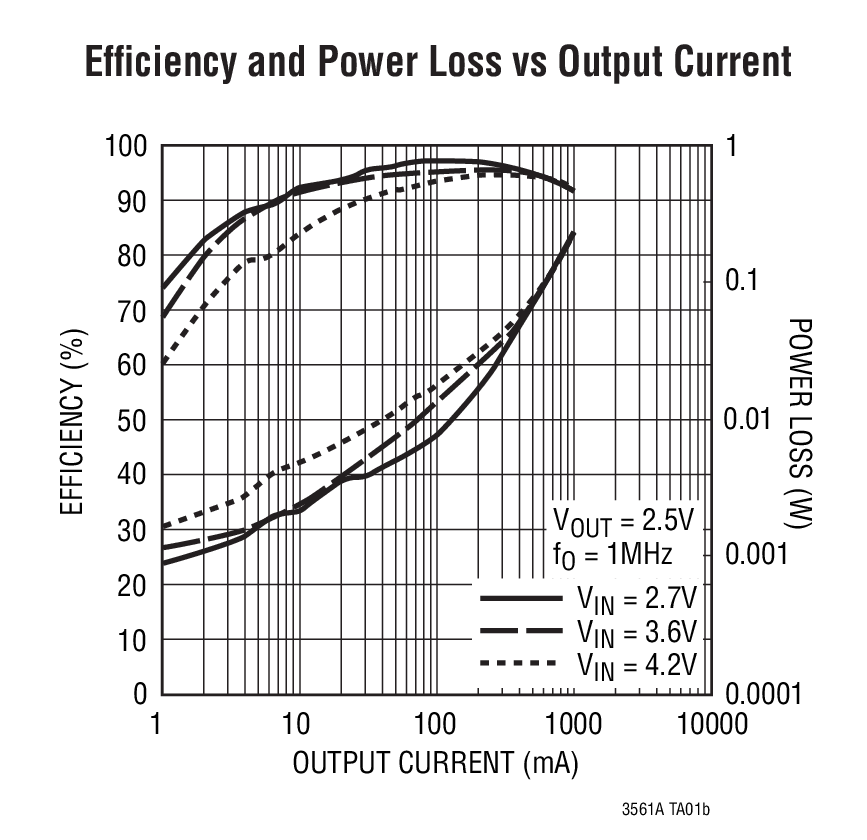

Step-Down 2.5V/1A Regulator Efficiency and Power Loss vs Output Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
監視回路 ＆ リセットIC 1
LTC2935
製造中 パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3561
  • LTC3561A

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3561
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC1072B

LTC3561AEDD Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V/Adjustable @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1072B is a step-down converter using the LTC3561A monolithic synchronous buck regulator. The DC1072B has an input voltage range of 2.5V to 5.5V, and is capable of delivering up to 1A of output current at a jumper-selectable output voltage of 1.2V, 1.5V, 1.8V or user-defined.

DC1072B
LTC3561AEDD Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V/Adjustable @ 1A
DC1072B - Schematic
