LTC3559

デュアル降圧レギュレータ付きリニアUSBバッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.86
特長

バッテリチャージャ

  • スタンドアロンUSBチャージャ
  • 1本の抵抗でプログラム可能な充電電流:最大950mA
  • HPWR入力により、プログラムされた充電電流の20%または100%を選択
  • NTC入力により、温度規定充電が可能
  • タイマ終了機能を内蔵
  • 不良バッテリの検出
  • C/10またはタイムアウトを知らせるCHRG

降圧レギュレータ

  • 出力電流:400mA
  • 2.25MHzの固定周波数動作
  • シャットダウン時のゼロ電流
  • 低ノイズのパルス・スキップ動作または省電力のBurst Mode動作
  • 無負荷時の低消費電流:35μA
  • 熱特性が改善された高さの低い3mm×3mm 16ピンQFNパッケージ
製品概要
show more Icon

LTC3559/LTC3559-1は、デュアル高効率降圧レギュレータ付きUSBバッテリ・チャージャです。これらのデバイスは、複数の電源レールが必要な1セル・リチウムイオン/ポリマー・ベースのハンドヘルド・アプリケーションに給電するのに最適です。

バッテリ充電電流はPROGピンとHPWRピンによってプログラムされ、BATピンから最大950mAを供給可能です。バッテリチャージャは温度規定充電用NTC入力を備えています。CHRGピンにより、充電プロセス中にバッテリの状態を継続的にモニタできます。また、内蔵タイマにより、チャージャ終了を制御します。

各モノリシック同期整流式降圧レギュレータは、リチウムイオン/ポリマーの全範囲で90%を超える効率で動作しながら、最大400mAの出力電流を供給します。MODEピンにより、両方の降圧レギュレータを省電力のBurst Mode動作または低ノイズのパルススキップ・モードに柔軟に設定することができます。

LTC3559/LTC3559-1は熱特性が改善された高さの低い16ピン(3mm×3mm)QFNパッケージで供給されます。


アプリケーション

  • SD/フラッシュ・ベースのMP3プレーヤ
  • 低消費電力のハンドヘルド・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3559EUD#PBF
  • HTML
  • HTML
LTC3559EUD#TRPBF
  • HTML
  • HTML
LTC3559EUD-1#PBF
  • HTML
  • HTML
LTC3559EUD-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1085A

LTC3559EUD Demo Board | USB Li-Ion Linear Charger w/ Dual 400mA Buck Regulators

zoom

DC1085A

LTC3559EUD Demo Board | USB Li-Ion Linear Charger w/ Dual 400mA Buck Regulators

LTC3559EUD Demo Board | USB Li-Ion Linear Charger w/ Dual 400mA Buck Regulators

製品の詳細

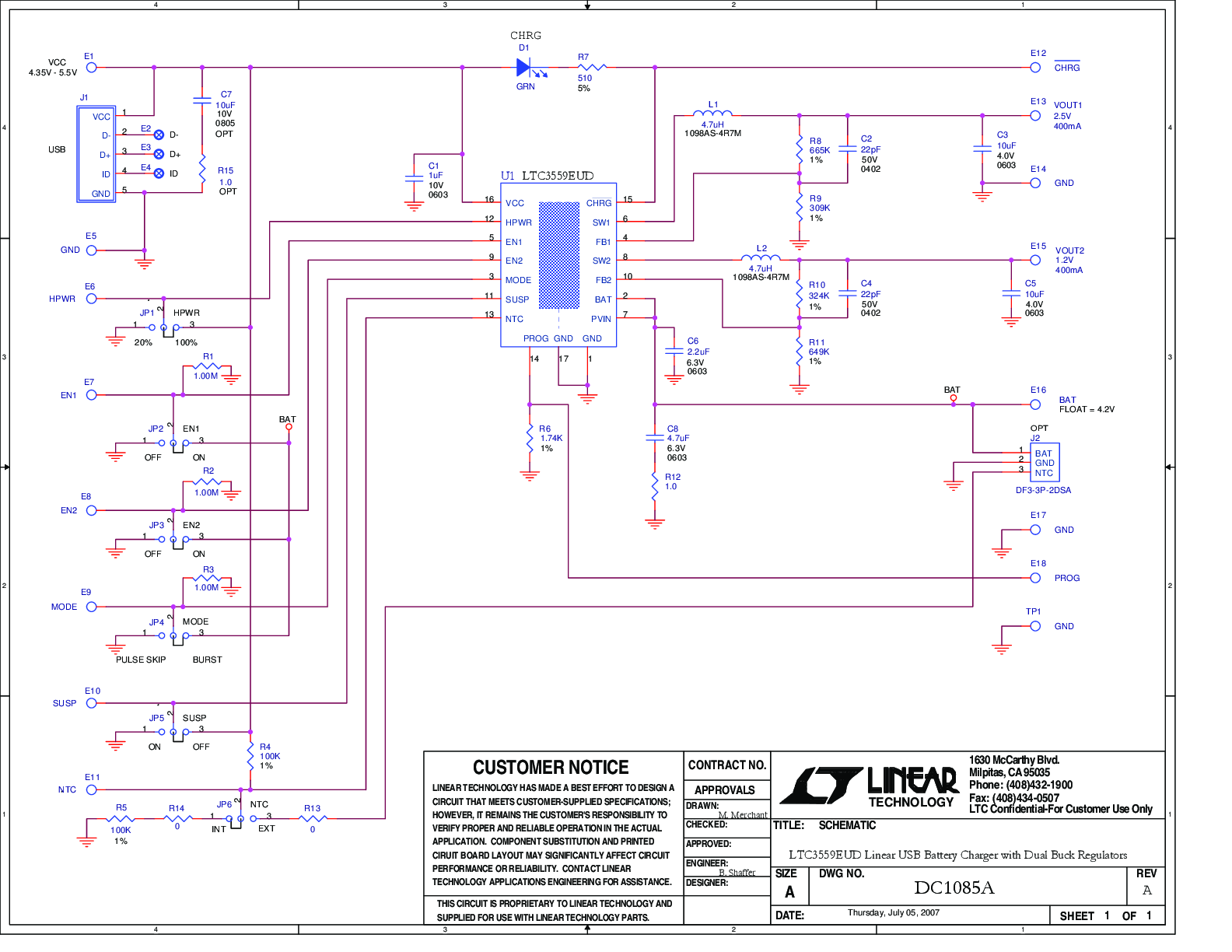

Demonstration circuit 1085 is a Linear USB Battery Charger with Dual Buck Regulators featuring the LTC3559. The LTC3559 is a CC/CV 5V/USB linear battery charger with dual high efficiency buck regulators. The part is ideally suited to power single cell 4.2V Li-Ion/Polymer-based handheld applications needing multiple supply rails. The DC1085 has a 4.35V to 5.5V input voltage range and is configured to provide up to 500mA of charge current, though the part is capable of providing up to 950mA. The battery charger has an NTC input for temperature qualified charging. Each monolithic synchronous buck regulator provides up to 400mA of output current while operating at efficiencies greater than 90% over the entire Li-Ion/Polymer range. The buck output voltages are set at 2.5V and 1.2V.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
