LTC3552

デュアル出力同期整流式降圧コンバータ内蔵スタンドアロン・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.06
特長
  • 充電電流を最大950mAまでプログラム可能
  • 完全なリニア・レギュレータならびにデュアルDC/DCレギュレータ
  • 降圧コンバータの出力電圧:0.6V~5V
  • MOSFET、センス抵抗、ブロッキング・ダイオードが不要
  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • USBポートから直接充電
  • 充電電流終了をプログラム可能
  • 1%精度のプリセット4.2V充電電圧
  • ガスゲージ用の充電電流モニタ出力
  • 自動再充電
  • 充電状態出力
  • 「電源接続」出力
  • トリクル充電スレッショルド:2.9V
  • ソフトスタートによって突入電流を制限
  • 低消費電流降圧コンバータ(40μA)
  • 電流モード動作、固定周波数(2.25MHz)
  • 高さの低い(5mm×3mm×0.75mm)DFNパッケージ
製品概要
show more Icon

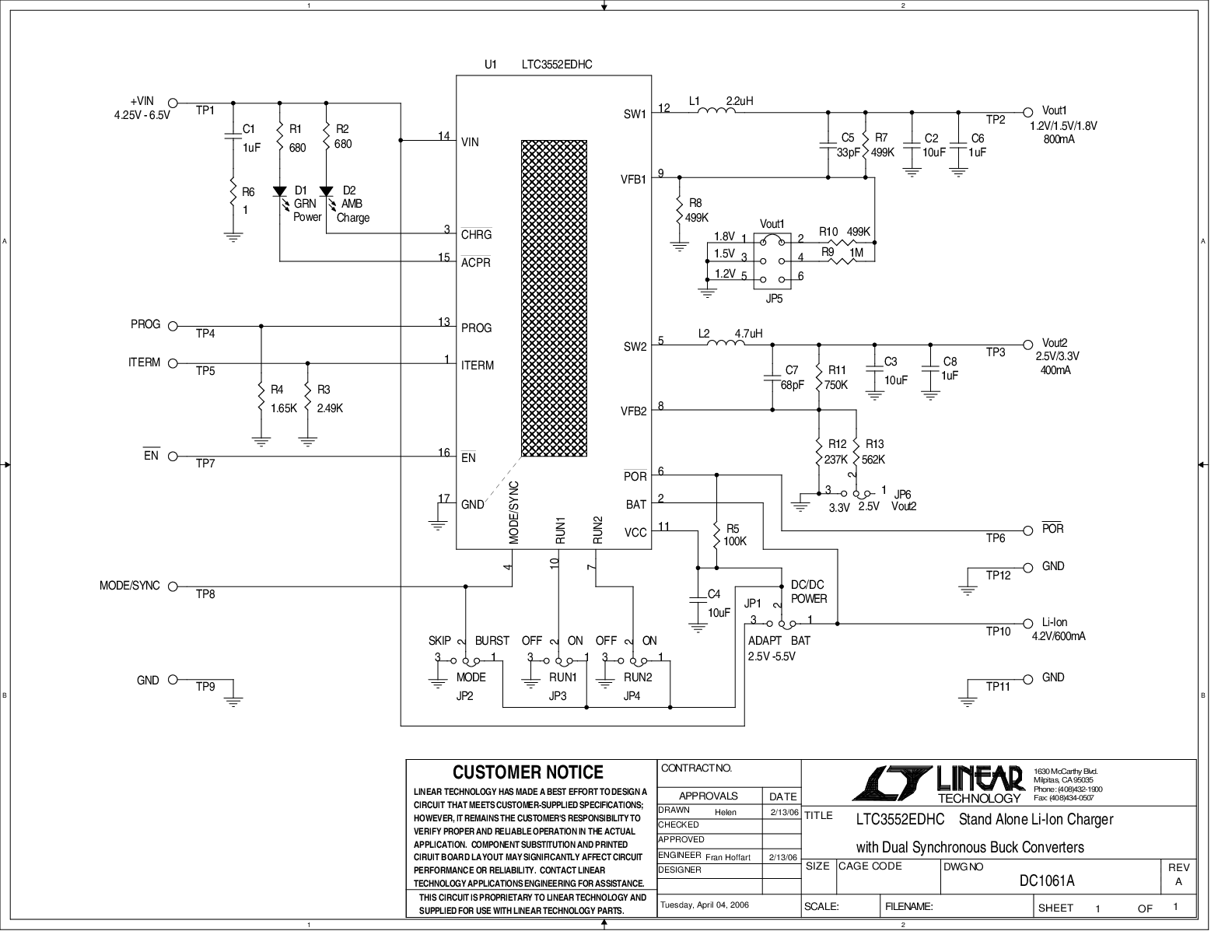

The LTC3552 is a complete constant-current/constantvoltage linear charger with a dual DC/DC converter for single cell lithium-ion batteries. Its DFN package and low external component count make the LTC3552 ideally suited for portable applications. Furthermore, the LTC3552 is designed to work within USB power specifi cations.

No external sense resistor or external blocking diode is required due to the internal MOSFET architecture. The charge voltage is fixed at 4.2V and the charge current is programmed with a resistor. The charge cycle terminates when the charge current drops below the programmed termination threshold after the final float voltage is reached. When the input supply (wall adapter or USB supply) is removed, the LTC3552 enters a low current state dropping the battery drain current to less than 2µA. Thermal regulation maximizes charge rate without risk of overheating.

The synchronous step-down switching regulators generate adjustable output voltages from 5V down to 0.6V. The switching frequency is set at 2.25MHz, allowing the use of small surface mount inductors and capacitors.

 Vout
LTC3552 Adjustable (0.6V to 5V)
LTC3552-1 1.8V & 1.575V

Applications
  • 携帯電話、PDA、MP3プレーヤ
  • Bluetoothアプリケーション
