製品概要

機能と利点

  • 1個のインダクタ
  • 出力電圧を上回る/下回る、あるいは等しい入力電圧での安定化出力
  • 広いVIN範囲:2.4V~5.5V
  • VOUT範囲:2.4V~5.25V
  • 最大500mAのピーク出力電流
  • 同期整流:最大95%の効率
  • 手動またはプログラム可能な自動Burst Mode® 動作
  • シャットダウン時の出力切断
  • プログラム可能な発振器:300kHz~2MHz
  • LTC3440とピン互換
  • 熱特性が改善された小型10ピン(3mm×3mm)
  • DFNおよび10ピンMSOPパッケージ

製品概要

LTC3532は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはあらゆる動作モード間で連続的に遷移するので、出力電圧がバッテリ電圧範囲内にある1セル・リチウムイオン・バッテリや複数セル・アルカリまたはNiMHバッテリのアプリケーションに最適です。

このデバイスは2つの0.36Ω NチャネルMOSFETスイッチと2つの0.42Ω Pチャネル・スイッチを内蔵しています。最大2MHzのスイッチング周波数が外付け抵抗で設定されます。Burst Mode動作時の消費電流はわずか35μAで、携帯アプリケーションのバッテリ動作時間を最大限に延ばします。自動Burst Mode動作により、Burst Mode動作の負荷電流をユーザが設定したり手動で制御することができます。

この他に、1μAのシャットダウン電流、ソフトスタート制御、サーマル・シャットダウン、ピーク電流制限などの機能も搭載しています。LTC3532は、高さの低い(0.75mm)10ピン(3mm×3mm)DFNおよび10ピンMSOPパッケージで供給されます。


アプリケーション

  • 小型ハードディスク・ドライブ電源
  • MP3プレーヤ
  • ハンドヘルド機器
  • デジタルカメラ
  • ハンドヘルド端末

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

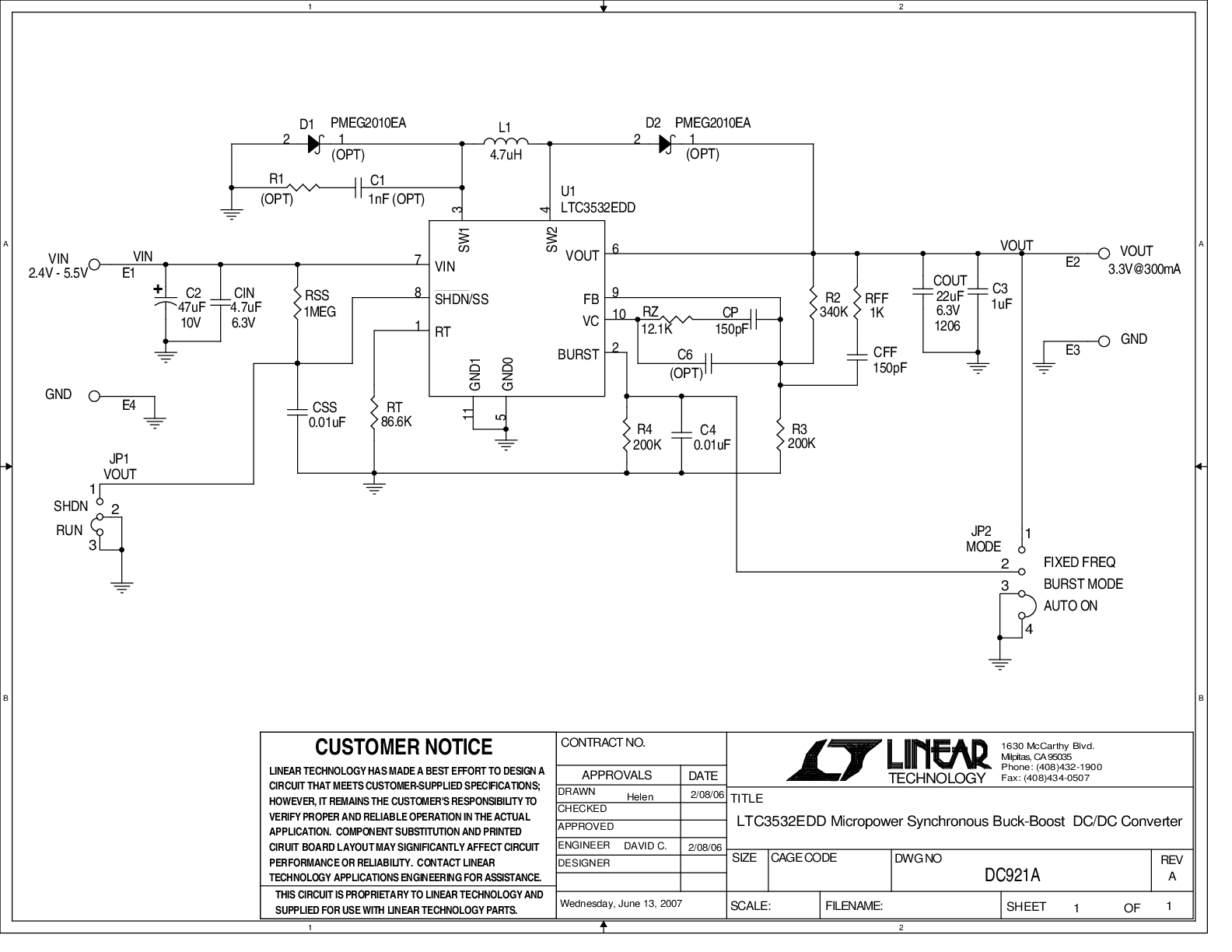

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3532
