LTC3455

USBパワー・マネージャとリチウムイオン・バッテリ・チャージャを装備したデュアルDC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.19
特長
  • リチウムイオン・バッテリ、USB、5V ACアダプタなどの入力電源間のシームレスな遷移
  • 高精度のUSB電流制限(500mA/100mA)

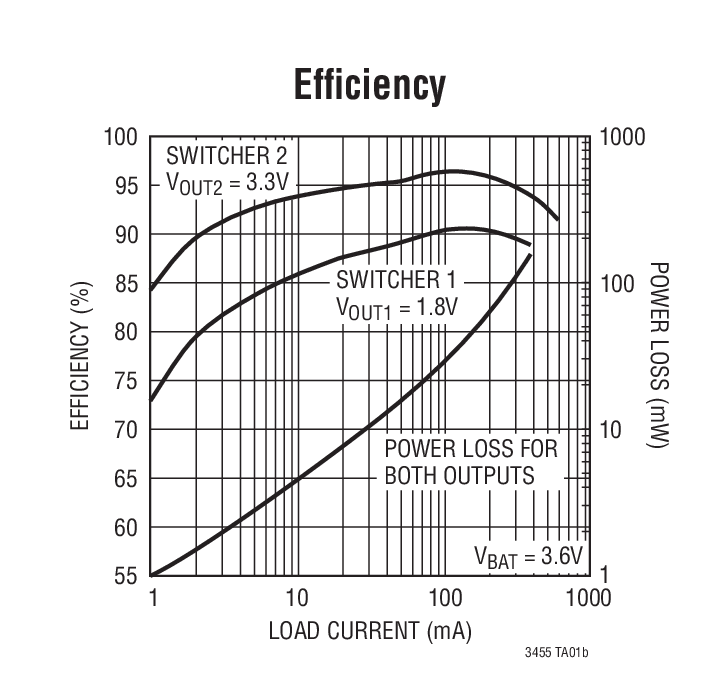

  • 2つの高効率DC/DCコンバータ:最大96%
  • サーマル・レギュレーションにより、過熱の恐れなしにバッテリ充電レートを最大化
  • フロート電圧が4.2V(LTC3455)と4.1V(LTC3455-1)の多機能リチウムイオン・バッテリ・チャージャ
  • 4.1Vのフロート電圧(LTC3455-1)により、バッテリ寿命と高温安全マージンを改善
  • SDIOおよびメモリ・カード用のHot Swap出力
  • Burst Mode動作をピンで選択可能
  • 真の出力切断:シャットダウン時に全出力をグランドに放電
  • 出力切断:シャットダウン時に全出力をグランドに放電

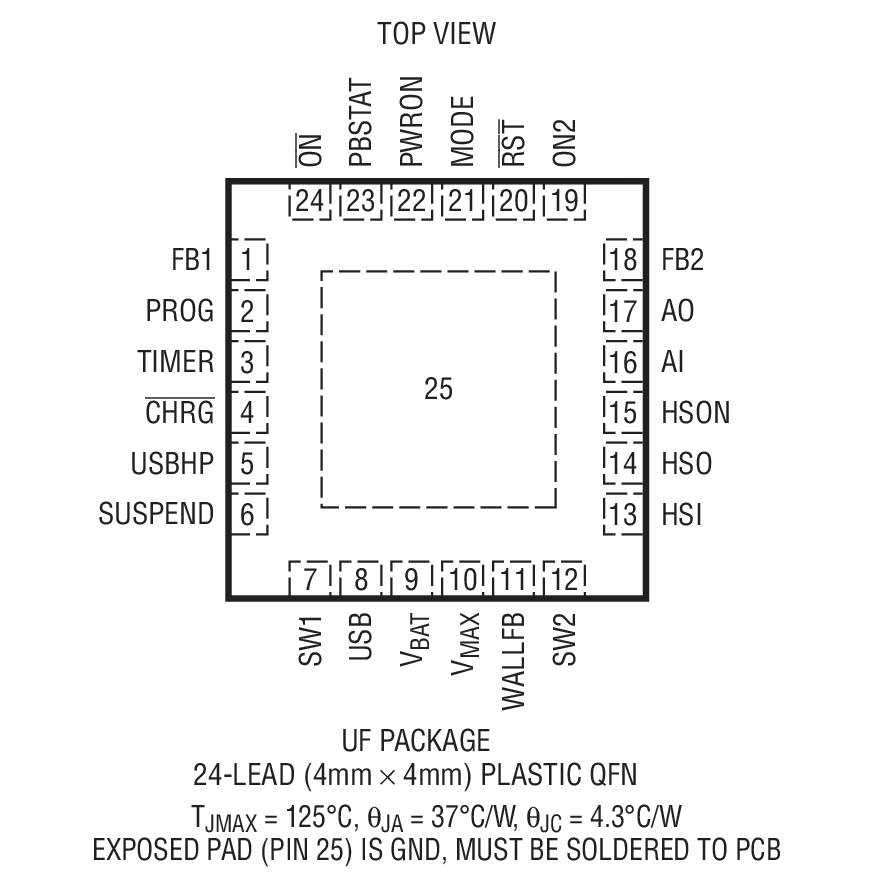

  • 4mm×4mm×0.75mm 24ピンQFNパッケージ
製品概要
show more Icon

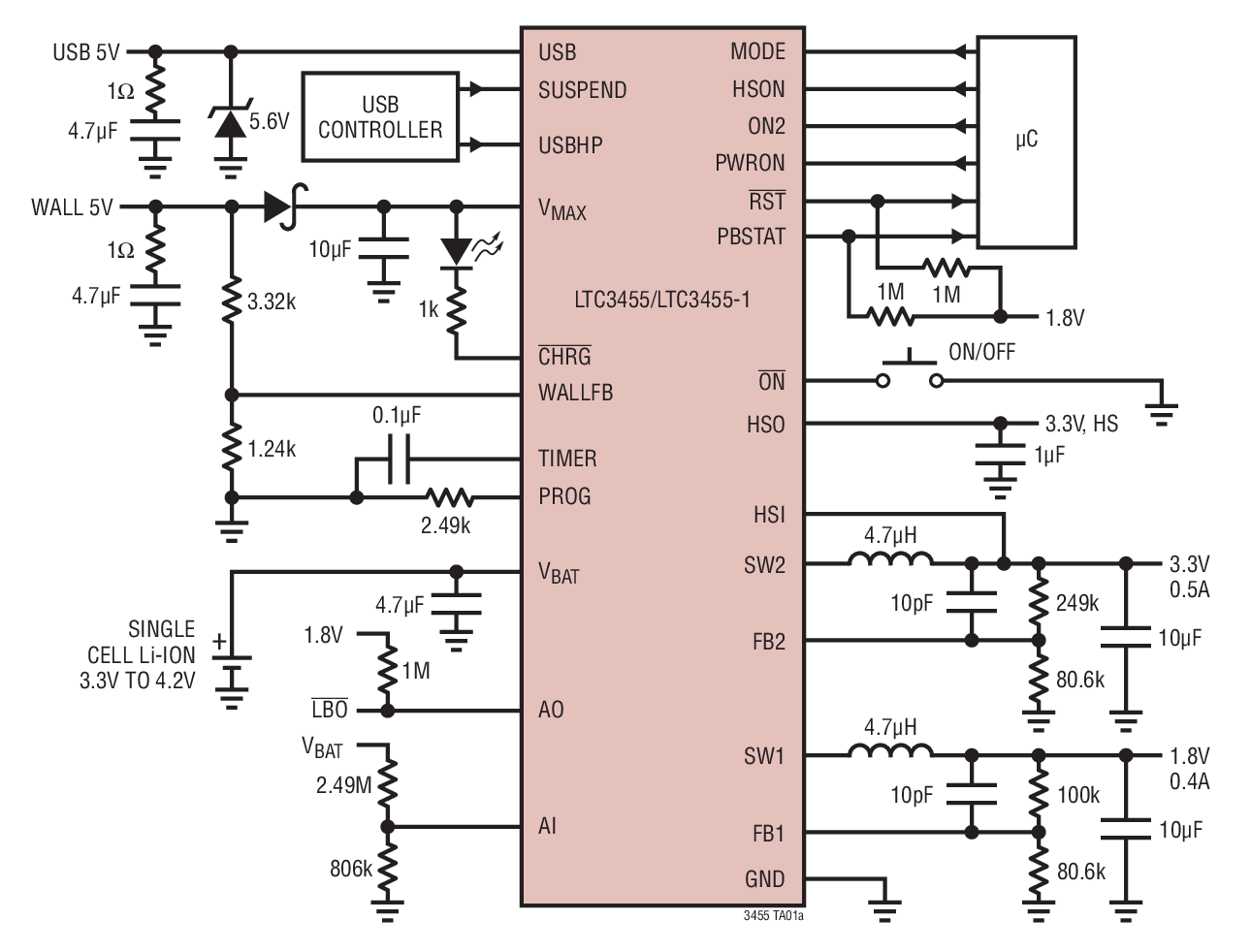

LTC3455/LTC3455-1は、様々な携帯アプリケーション向けの完全なパワー・マネージメント・ソリューションです。これらのデバイスは2つの同期整流式降圧DC/DCコンバータ、USBパワー・コントローラ、多機能リチウムイオン・バッテリ・チャージャ、Hot Swap出力、バッテリ低下インジケータ、多数の保護機能を搭載しています。LTC3455/LTC3455-1は、1セル・リチウムイオン・バッテリ、USBポート、ACアダプタという3つの異なる電源から電力を得るための小型でシンプルなソリューションを提供します。USBバスからの電流は、あらゆる条件において正確に制限されます。USBまたはACアダプタが接続されているときは常にバッテリ・チャージャがイネーブルされ、デバイスの内部電力はすべて適切な外部電源から供給されます。シャットダウン時には全出力がグランドに放電され、完全な出力切断を行います。これらのデバイスは4mm×4mm 24ピン露出パッドQFNパッケージで供給されます。


アプリケーション

  • ハンドヘルド・コンピュータ
  • デジタル・カメラ
  • MP3プレーヤ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3455EUF#PBF
  • HTML
  • HTML
LTC3455EUF#TRPBF
  • HTML
  • HTML
LTC3455EUF-1#PBF
  • HTML
  • HTML
LTC3455EUF-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 25, 2023

- 23_0106

Obsolete parts: LTC3455EUF-1#PBF, LTC3455EUF-1#TRPBF, LTC3455EUF#PBF, LTC3455EUF#TRPBF

LTC3455EUF#PBF

最終販売

LTC3455EUF#TRPBF

最終販売

LTC3455EUF-1#PBF

最終販売

LTC3455EUF-1#TRPBF

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 25, 2023

- 23_0106

arrow down

Obsolete parts: LTC3455EUF-1#PBF, LTC3455EUF-1#TRPBF, LTC3455EUF#PBF, LTC3455EUF#TRPBF

LTC3455EUF#PBF

最終販売

LTC3455EUF#TRPBF

最終販売

LTC3455EUF-1#PBF

最終販売

LTC3455EUF-1#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1448A

LTC3455EUF-1 Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V at 500mA, 1.8V at 400mA

zoom

DC1448A

LTC3455EUF-1 Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V at 500mA, 1.8V at 400mA

LTC3455EUF-1 Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V at 500mA, 1.8V at 400mA

製品の詳細

Demonstration circuit DC1448 is a complete power solution for a USB powered device. Power is input from one of three sources, and three outputs are provided, as well as supervisory signals for a microprocessor. DC631 provides the following functions; 700mA CC/CV timer terminated charger suitable for 4.1V Li-Ion cells, USB power manager that insures compliance with the USB power specification, two 1.5MHz synchronous step-down converters and reset and power button status outputs for interfacing with a microprocessor.

reference details image

DC631B

LTC3455EUF Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V @ 500mA, 1.8V @ 400mA

zoom

DC631B

LTC3455EUF Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V @ 500mA, 1.8V @ 400mA

LTC3455EUF Demo Board | USB Power Solution, USB/5V Adapter Input, Linear Li-Ion Charger, Dual Synchronous Buck 3.15V @ 500mA, 1.8V @ 400mA

製品の詳細

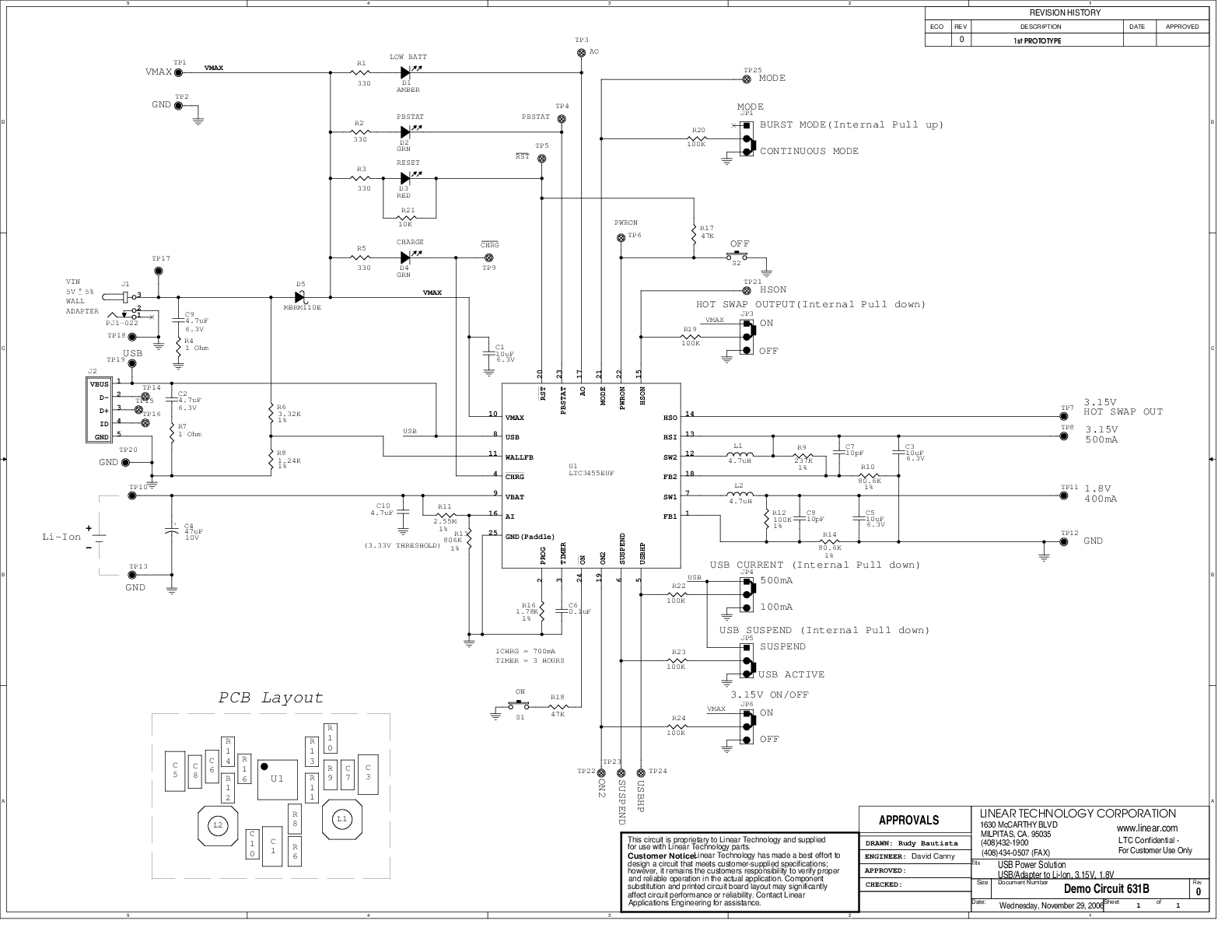

Demonstration circuit DC631 is a complete power solution for a USB powered device. Power is input from one of three sources, and three outputs are provided, as well as supervisory signals for a microprocessor. DC631 provides the following functions; 700mA CC/CV timer terminated charger suitable for 4.2V Li-Ion cells, USB power manager that insures compliance with the USB power specification, two 1.5MHz synchronous step-down converters and reset and power button status outputs for interfacing with a microprocessor.
