LTC3447

3mm×3mm DFNパッケージのI2C制御可能な降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.42
特長
  • 分解能21.6mVのI2C制御可能な出力
  • 熱保護機能

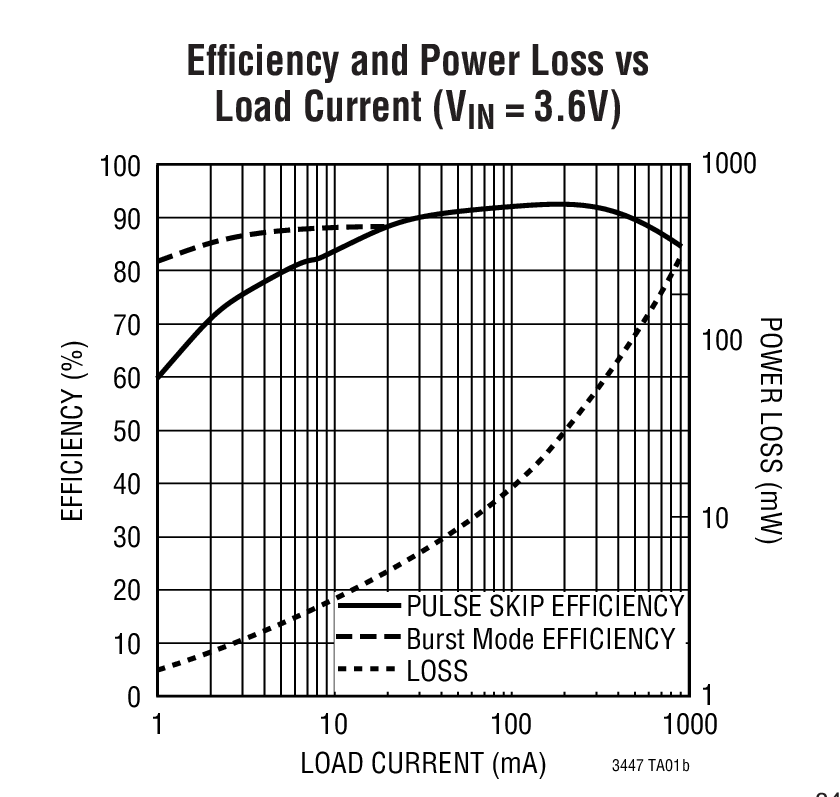

  • 高効率:最大93%
  • 非常に低い消費電流:わずか33μA
  • VIN=3Vでの出力電流:600mA
  • 入力電圧範囲:2.5V~5.5V
  • 1MHz固定周波数動作
  • ショットキーダイオード不要
  • 低損失動作:100%デューティ・サイクル
  • セラミック・コンデンサで安定
  • シャットダウンモードでの消費電流:<1μA
  • 出力電圧精度:±2%
  • 標準(100kHz)または高速(400kHz)I2C
  • 6ビット電圧DAC(0.69V~2.05V)
  • バーストモード動作をディスエーブル
  • パワーグッドブランキングをイネーブル
  • オプションの外付け起動抵抗
  • ソフトスタート

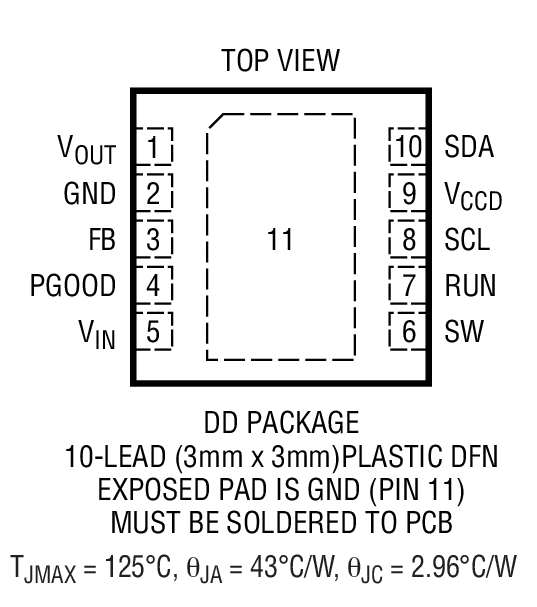

  • 10ピン(3mm×3mm)DFNパッケージ
製品概要
show more Icon

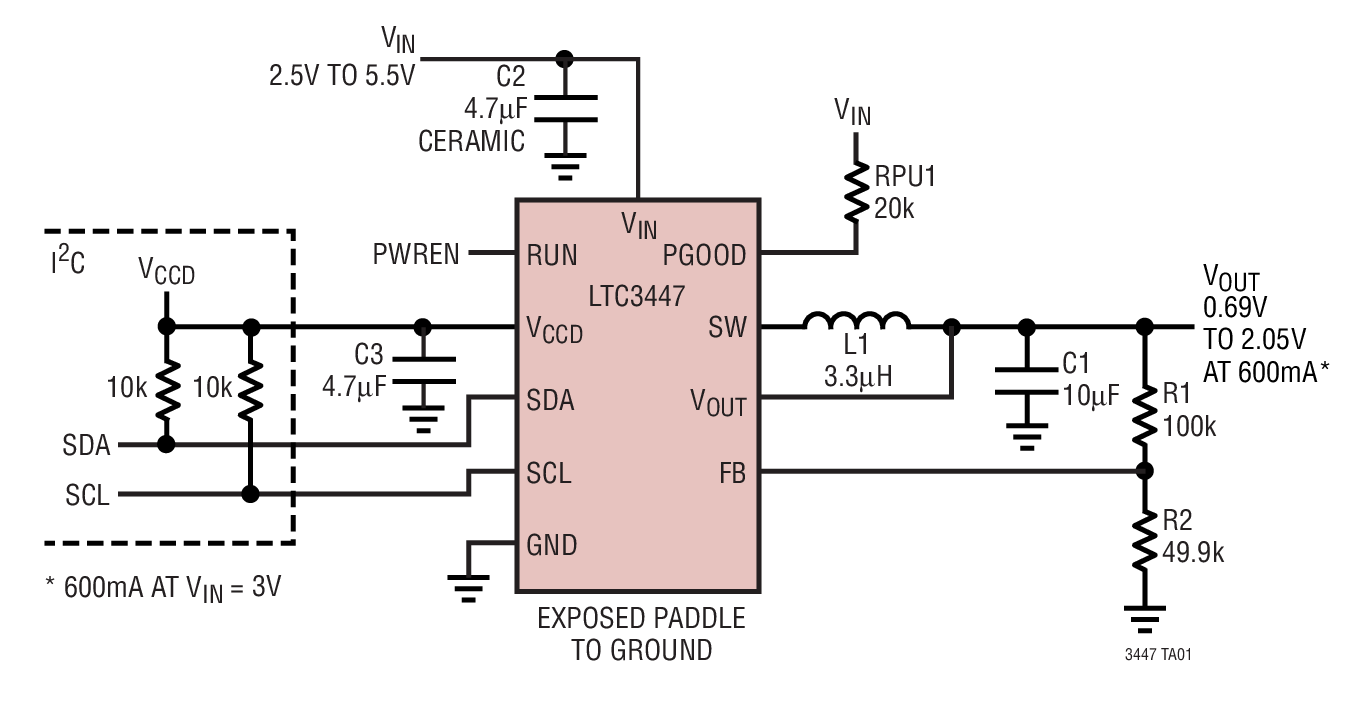

LTC3447は、高効率モノリシック同期整流式電流モード降圧レギュレータです。I2Cインターフェイスにより、内蔵6ビットDACを使用して0.69V~2.05Vの出力電圧を設定できます。

降圧レギュレータは、初期起動電圧の設定に使用可能な外付け帰還抵抗をオプションで外付けできます。この起動オプションの帰還電圧リファレンスは0.6Vです。電圧DACがI2Cを介して更新されると、降圧レギュレータは外付け帰還抵抗から内蔵帰還抵抗に切り替わります。外付け抵抗がない場合、デフォルトの起動電圧は1.38Vです。

スイッチング周波数は1MHzに内部設定されるので、小型の表面実装インダクタやコンデンサを使用可能です。

バーストモード動作では、消費電流はわずか33μA、シャットダウン時には<1μAまで低減されます。LTC3447は入力電圧範囲が2.5V~5.5Vなので、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。100%デューティ・サイクルが可能なので、低損失動作を行い、携帯システムのバッテリ寿命を延ばします。自動バーストモード動作により、軽負荷での効率が向上し、バッテリ寿命をさらに延長します。

同期整流スイッチを内蔵しているので、効率が向上し、外付けショットキー・ダイオードが不要です。


アプリケーション

  • 分配電源
  • ノートブック・コンピュータ
  • PDAなどのハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3447EDD#PBF
  • HTML
  • HTML
LTC3447EDD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC767A

LTC3447EDD Demo Board | I2C-Controllable Buck, 2.5V ≤ VIN ≤ 5.5V, VOUT = 0.7V to 2V @ 0.6A

zoom

DC767A

LTC3447EDD Demo Board | I2C-Controllable Buck, 2.5V ≤ VIN ≤ 5.5V, VOUT = 0.7V to 2V @ 0.6A

LTC3447EDD Demo Board | I2C-Controllable Buck, 2.5V ≤ VIN ≤ 5.5V, VOUT = 0.7V to 2V @ 0.6A

製品の詳細

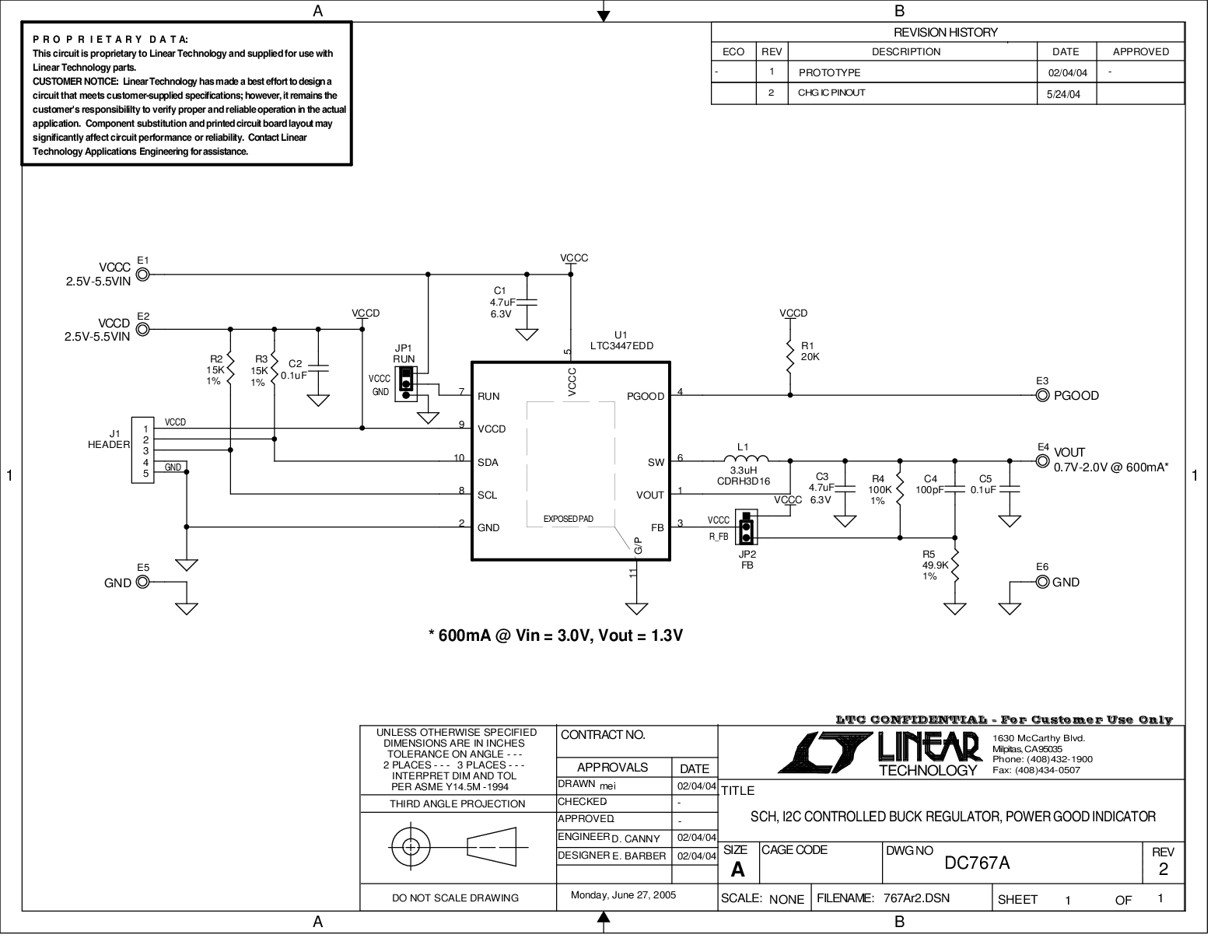

Demonstration Circuit 767 is an I2C-controlled high efficiency synchronous current mode buck regulator featuring the 600mA output LTC3447. The demo board input voltage range is 2.5V to 5.5V. The buck regulator has a programmable output range of 0.7V to 2.00V which is set with an internal 6-bit DAC via the I2C interface. The initial start-up voltage is set to 1.35V but can be change by changing feedback resistors R4 and R5.
