LTC3446

製造中

デュアルVLDOレギュレータ付きモノリシック降圧レギュレータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.31
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

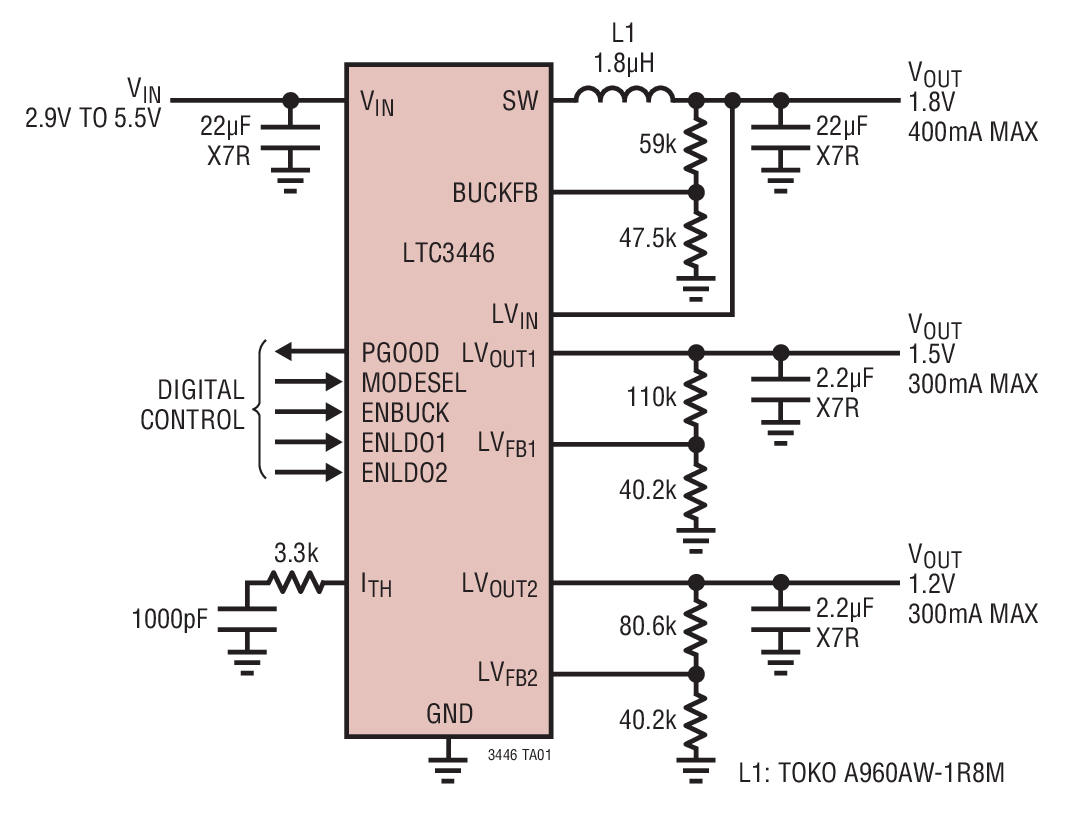

  • 単一入力電源からの高効率トリプル降圧出力
  • メインの降圧出力を供給し、2個の300mA VLDO™リニア･レギュレータに給電する1A同期整流式降圧レギュレータ
  • 400mVの低い出力電圧（VLDO出力）
  • パワーグッド出力
  • 入力電圧範囲：2.7V～5.5V
  • 供給源ごとに独立したソフトスタート機能を装備
  • 供給源ごとに独立したイネーブル･ピンを装備
  • 全出力イネーブル時の無負荷での低消費電流：140μA(標準)
  • 固定周波数電流モード動作
  • 2.25MHzのスイッチング周波数により、小型インダクタを使用
  • 無効化可能な自動Burst Mode®動作により、軽負荷で高効率を達成
  • ±1.5%のリファレンス精度
  • 熱保護機能
  • 熱特性が改善された4mm×3mm 14ピンDFNパッケージ
LTC3446
デュアルVLDOレギュレータ付きモノリシック降圧レギュレータ

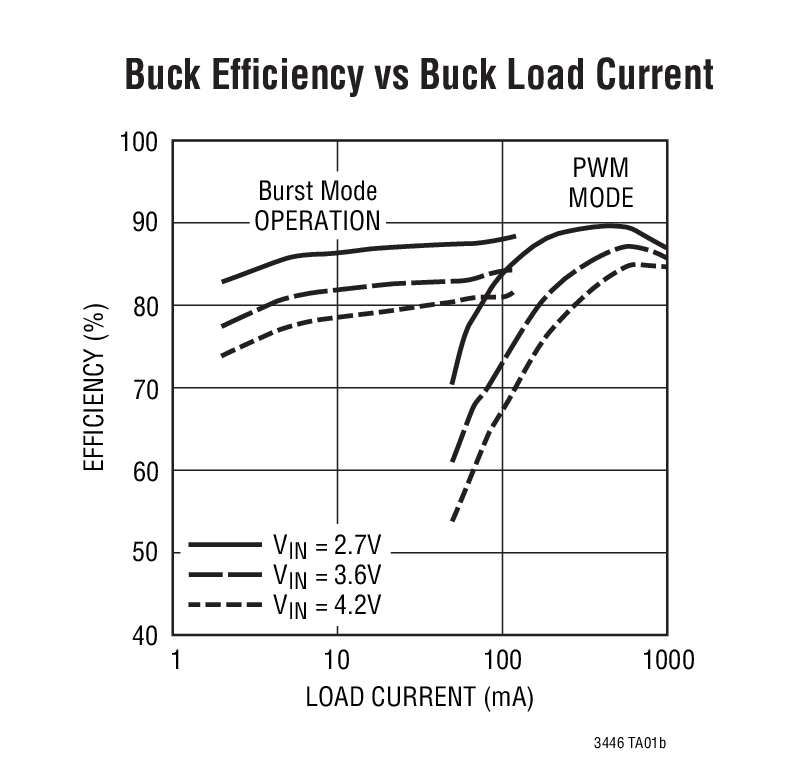

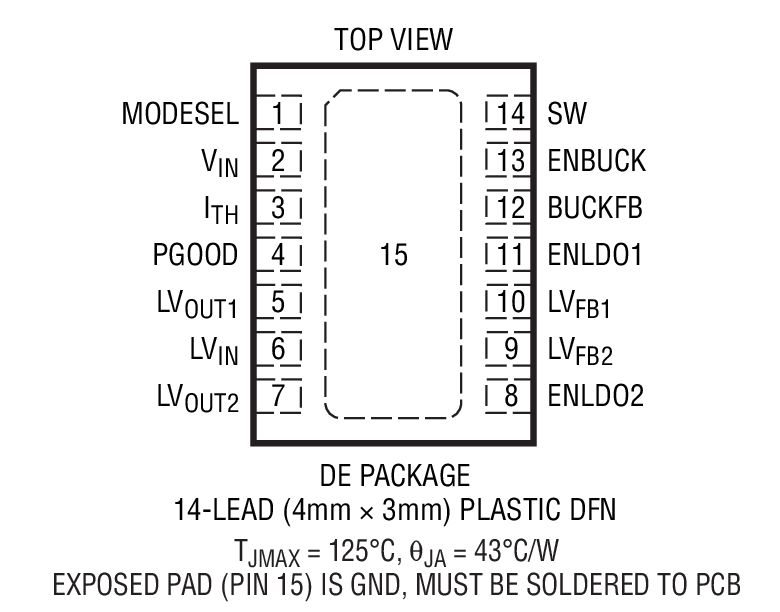

Buck Efficiency vs Buck Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3446
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC893A

LTC3446EDE Demo Board | 2.9V ≤ VIN ≤ 5.5V, VOUT1 = 1.8V @ 400mA, VOUT2/VOUT3 = 1.2V/1.5V @ 300mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 893A is a triple output converter using the LTC3446 1A monolithic synchronous buck regulator with dual 300mA very low drop-out linear regulators (VLDOs). The DC893A has an input voltage range of 2.9V to 5.5V, and is capable of delivering up to 400mA of load current on the buck output and up to 300mA on each VLDO output. The buck regulator output voltage of the DC893A can be set as low as 0.8V, and the dual VLDOs can be set as low as 0.4V.
DC893A
LTC3446EDE Demo Board | 2.9V ≤ VIN ≤ 5.5V, VOUT1 = 1.8V @ 400mA, VOUT2/VOUT3 = 1.2V/1.5V @ 300mA

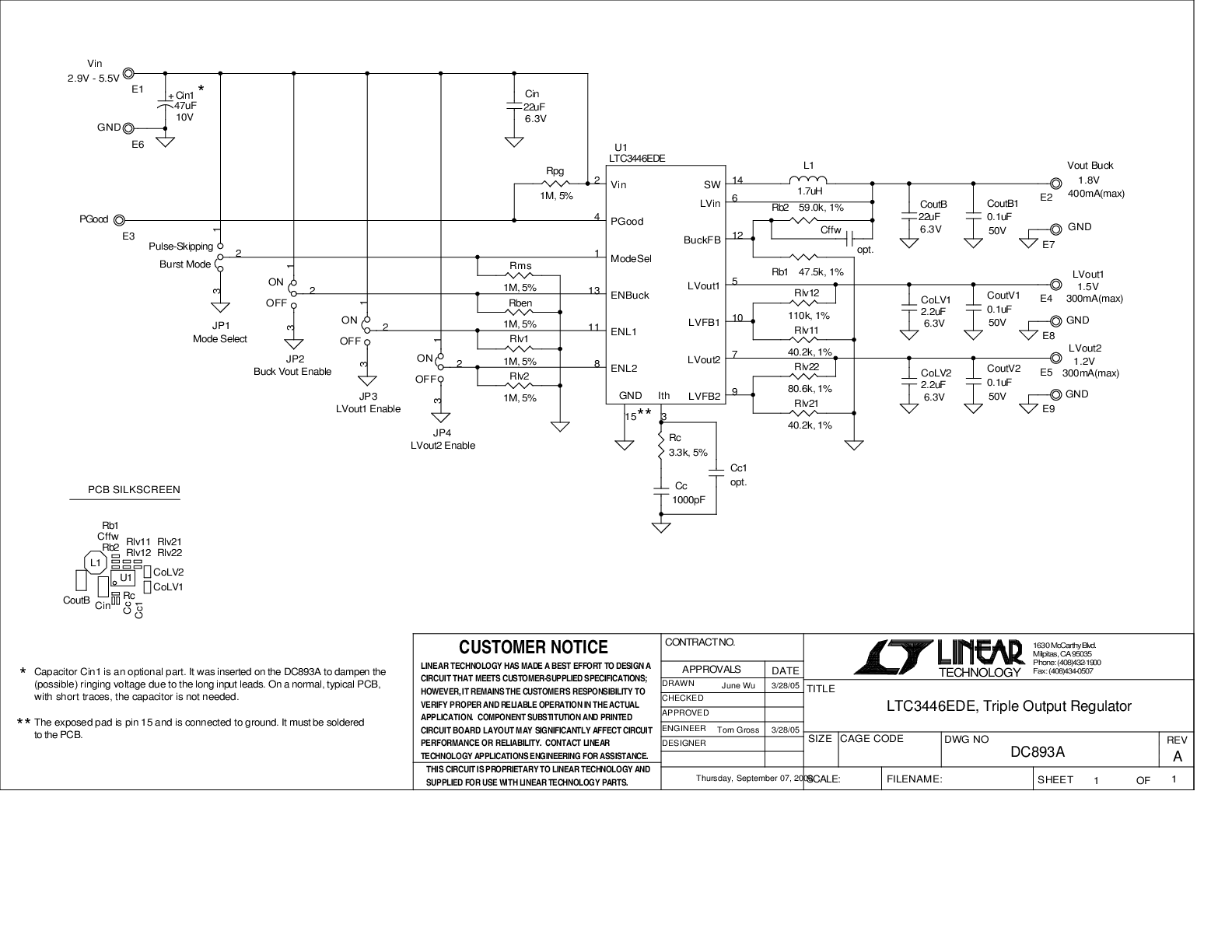

DC893A - Schematic
