LTC3441

高電流マイクロパワー同期整流式昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.73
機能
  •  出力電圧を上回る/下回る、あるいは等しい安定化出力電圧
  •  1個のインダクタ、ショットキー・ダイオード不要

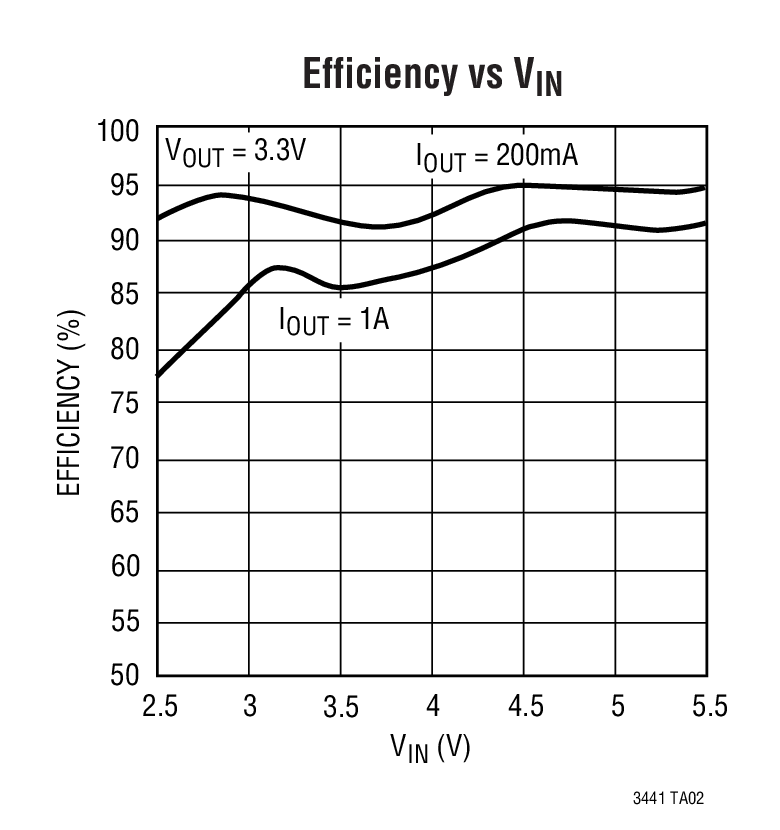

  •  高効率:最大95%
  •  バーストモード動作時の消費電流:25μA
  •  1セル・リチウムイオン・バッテリで最大1.2Aの連続出力電流
  •  シャットダウン時、真の出力切断
  •  2.4V~5.5Vの入力範囲
  •  2.4V~5.25Vの出力範囲
  •  1MHzの固定周波数動作
  •  同期可能な発振器
  •  バーストモード動作または固定周波数動作を選択可能
  •  シャットダウン時の消費電流: < 1μA

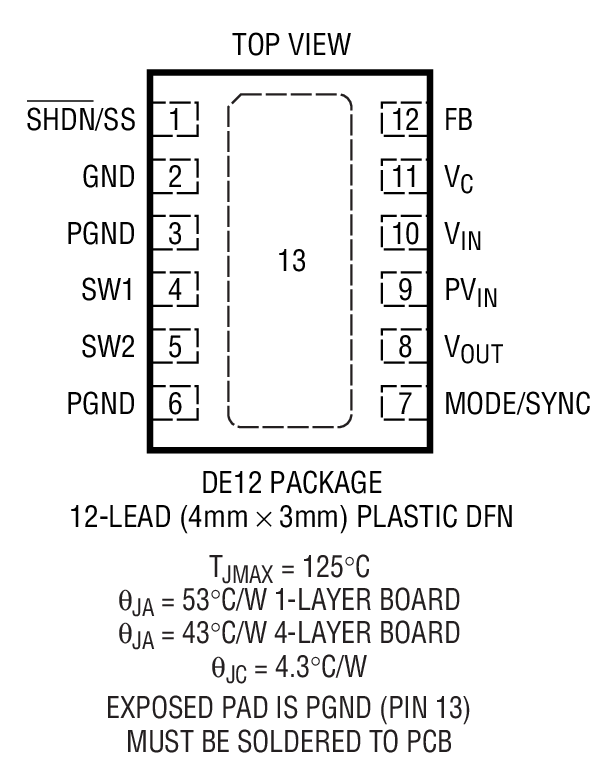

  •  熱特性が改善された小型12ピン(4mm×3mm)DFNパッケージ
製品概要
show more Icon

LTC3441は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも効率的に動作する高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはあらゆる動作モードで連続伝達関数方式を採用しているので、出力電圧がバッテリ電圧の範囲内にある1セル・リチウムイオンまたはマルチセル・アプリケーションに最適です。

このデバイスは2つの0.10Ω NチャネルMOSFETスイッチと2つの0.11Ω Pチャネル・スイッチを内蔵しています。外付けのショットキー・ダイオードはオプションで、これを使用することによって効率を適度に改善することができます。動作周波数は1MHzに内部設定されますが、最大1.7MHzまで同期可能です。消費電流はバーストモード動作時にはわずか25μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。バーストモード動作はユーザによって制御され、MODE/SYNCピンを"H"にドライブすることによってイネーブルできます。MODE/SYNCピンにクロックが供給されるか、もしくは"L"にドライブされると、固定周波数スイッチングがイネーブルされます。

この他に、1μAシャットダウン、ソフトスタート制御、サーマル・シャットダウン、電流制限などの機能も搭載しています。LTC3441は熱特性が改善された12ピン(4mm×3mm)DFNパッケージで供給されます。


アプリケーション

  •  ハンドヘルド・コンピュータ
  •  ハンドヘルド機器
  •  MP3プレイヤ
  •  デジタル・カメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.73

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3441EDE#PBF
  • HTML
  • HTML
LTC3441EDE#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC773A

LTC3441EDE Demo Board | Sync Buck-Boost White LED Driver, 3V ≤ VIN ≤ 4.2V, VLED = 3.9V @ 1A

zoom

DC773A

LTC3441EDE Demo Board | Sync Buck-Boost White LED Driver, 3V ≤ VIN ≤ 4.2V, VLED = 3.9V @ 1A

LTC3441EDE Demo Board | Sync Buck-Boost White LED Driver, 3V ≤ VIN ≤ 4.2V, VLED = 3.9V @ 1A

製品の詳細

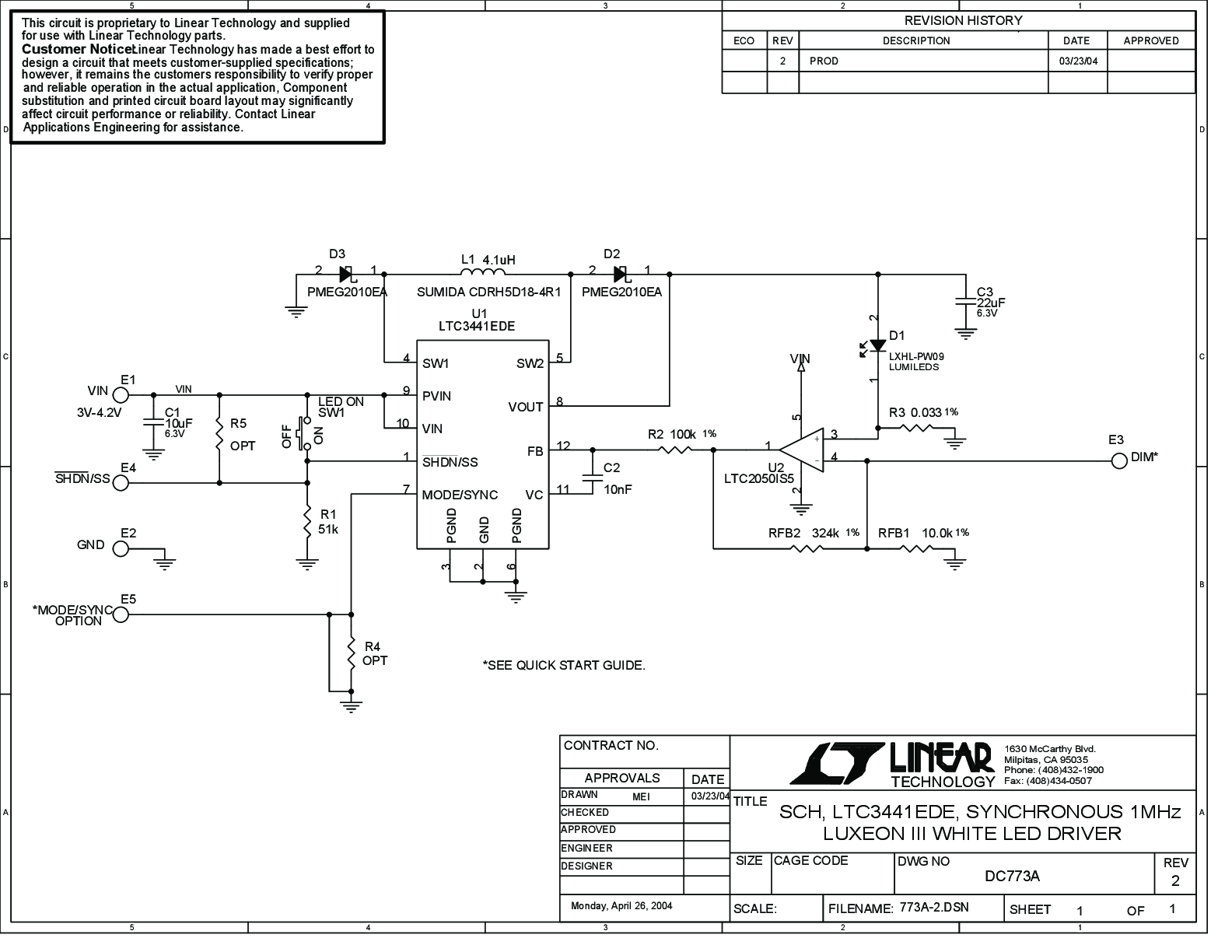

Demonstration circuit 773 is a synchronous buck-boost white LED driver featuring the LTC3441 and LTC2050. The board is optimized for 3.9V LED forward voltage output at 1000mA load current and a single lithium-ion input voltage range of 3V to 4.2V. the demo board drives a Luxeon III white LED (included on-chip). With its high 1MHz switching frequency, synchronous buck-boost internal power switches, low quiescent current and thermally enhanced package, the LTC3441 is a very versatile and powerful IC for driving high power white LEDs like the Luxeon III from a lithium-ion battery. The LTC2050 is used for constant current control and to adjust the LED current.


The LED pushbutton is used to manually turn on the LED. The SHDN terminal can be used to program pulses of light from an external source for certain flash applications. The DIM terminal can be used to program the LED for dimmer operation than 1A LED current using a external PWM signal.

reference details image

DC625A

LTC3441EDE | 1MHz, 1A, Synchronous Buck-Boost Converter, 2.5V to 5.5VIN, 3.3VOUT @ 1A

zoom

DC625A

LTC3441EDE | 1MHz, 1A, Synchronous Buck-Boost Converter, 2.5V to 5.5VIN, 3.3VOUT @ 1A

LTC3441EDE | 1MHz, 1A, Synchronous Buck-Boost Converter, 2.5V to 5.5VIN, 3.3VOUT @ 1A

製品の詳細

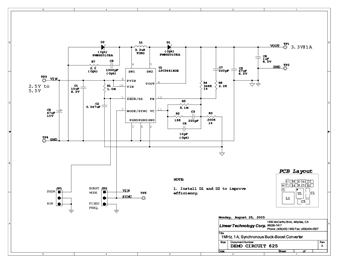

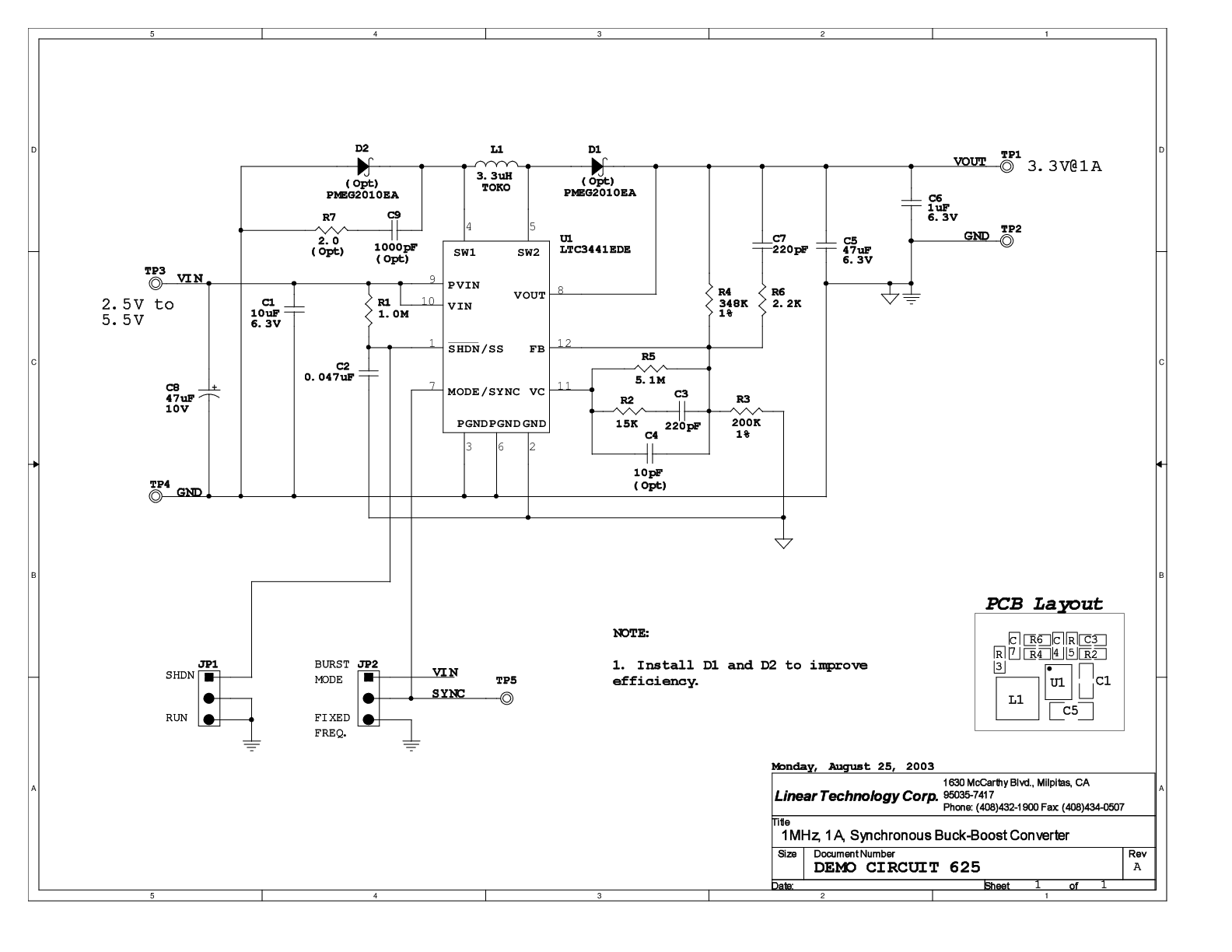

Demonstration Circuit 625 is a constant-frequency synchronous Buck-Boost converter using the LTC3441. The input range is from 2.4V to 5.5V, making it ideal for single-cell lithium-ion or three-cell NiCd/NiMH battery applications. This converter provides up to 95% efficiency, much higher than traditional Buck-Boost converters. For 2.5V minimum input voltage, this converter can provide up to 1A load current. The output voltage is set at 3.3V. A different output voltage in the range of 2.4V to 5.25V can be obtained by changing one of the feedback resistors. The switching frequency is set at 1MHz, which is a good trade-off between efficiency and size.
