製品概要
機能と利点
- 1.5V～5.5Vの可変出力電圧
- 同期整流：最大95%の効率
- スイッチ電流：1A（LTC3423）
：2A（LTC3424） - 最大3MHzの固定周波数動作
- 広い入力範囲：0.5V～5.5V（動作時）
- 非常に低い消費電流：38μA（バーストモード™動作）
- 外付けショットキー・ダイオードが不要
- 同期可能なスイッチング周波数
- バーストモード・イネーブル制御
- OPTI-LOOP™補償
- 非常に低いシャットダウン電流：1μA未満
- 小型の10ピンMSOPパッケージ
製品概要
LTC3423およびLTC3424は、高効率、固定周波数の昇圧DC/DCコンバータで、1セルから1.5Vという低い安定化電圧を出力できます。内部回路に電力を供給するには、2.7Vを超える電圧をVDDピンに印加する必要があります。
これらのデバイスは0.16ΩのNチャネルMOSFETスイッチと0.21ΩのPチャネル同期整流器を内蔵しています。LTC3423は0.75Wまでの出力電力を、またLTC3424は1.5Wまでの出力電力を必要とするアプリケーション向けに設計されています。スイッチング周波数は外付けタイミング抵抗で最大3MHzまでプログラム可能で、発振器は外部クロックに同期可能です。
消費電流はバーストモード動作時にわずか38μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。バーストモード動作はユーザによって制御され、 MODE/SYNCピンを"H"にドライブすることによってイネーブルできます。MODE/SYNC ピンにクロックが供給されるか、もしくは"L"にドライブされると、固定周波数動作がイネーブルされます。
他の特長としては、1μAシャットダウン、サーマル・シャットダウン、電流制限などがあります。LTC3423とLTC3424は10ピンMSOPパッケージで供給されます。2.6V以上の出力電圧を必要とするアプリケーションに関しては、同期整流式昇圧コンバータLTC3401 ならびにLTC3402を参照してください。
アプリケーション
- ページャ
- 携帯機器
- コードレス電話
- ワイヤレス受話器
- GPSレシーバ
- バッテリ・バックアップ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

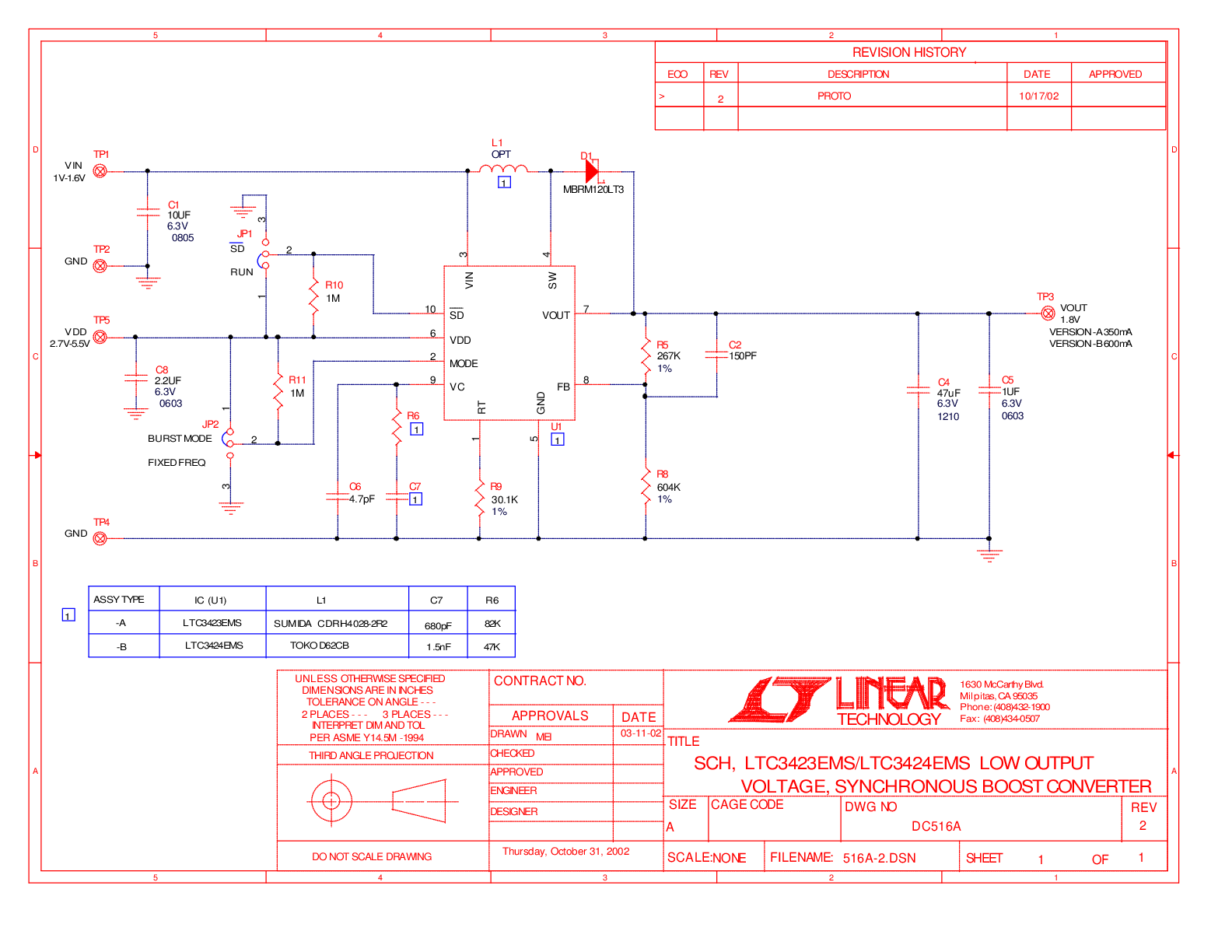

評価キット (1)
