LTC3422

製造中

出力切断機能付き、1.5A、3MHz同期整流式昇圧DC/DCコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • リチウムイオン～5Vまでのアプリケーション向け、700mAの連続出力電流/1Aのパルス出力電流
  • 同期整流：最大96%の効率
  • 真の出力切断
  • 突入電流制限
  • 調整可能な自動バーストモード動作
  • 100kHz～3MHzの低ノイズ、固定周波数動作
  • 0.5V～4.5Vの入力範囲
  • 2.25V～5.25Vの可変出力電圧
  • 1V起動を保証
  • プログラム可能なソフトスタート
  • 同期可能な発振器
  • 低消費電流：25μA
  • 1μA以下のシャットダウン電流
  • アンチリンギング制御

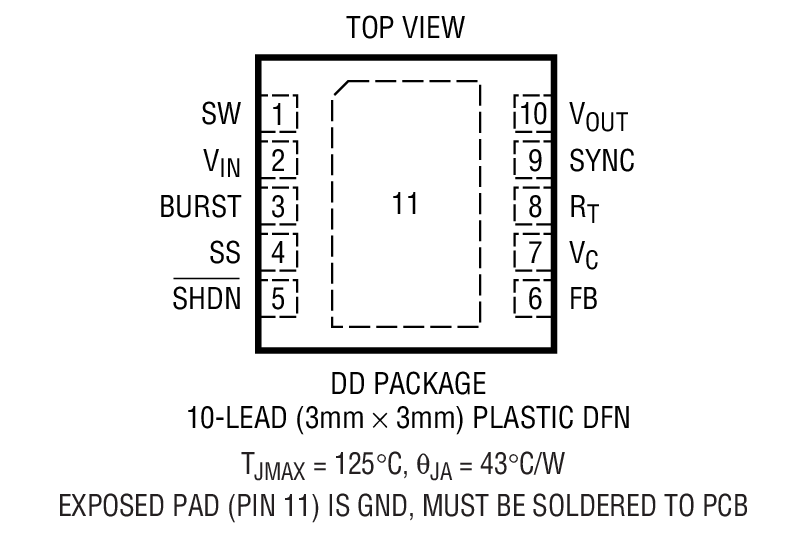

  • 熱特性が改善された小型（3mm×3mm×0.75mm）10ピンDFNパッケージ
LTC3422
出力切断機能付き、1.5A、3MHz同期整流式昇圧DC/DCコンバータ

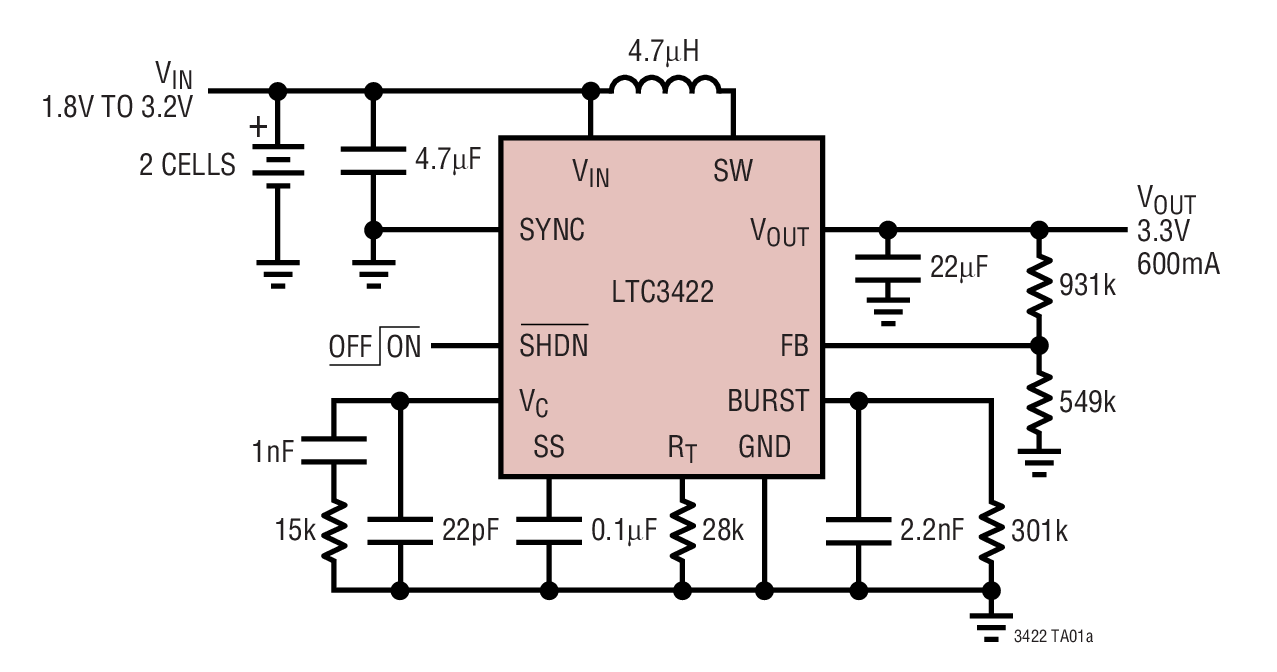

2.4V to 3.3V Efficiency and Power Loss Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3529
新規設計に推奨 2mm × 3mm DFNパッケージの1.5A、1.5MHz昇圧DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3422
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC860A

LTC3422EDD Demo Board | 1.8V ≤ VIN ≤ 3V, VOUT = 3.3V @ 600mA (Max)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 860 is a 1.5A, 1MHz synchronous boost converter featuring the LTC3422EDD, which features true output disconnect in shutdown. The demo board produces 3.3V at 600mA (max) from a 1.8V to 3V input voltage range.
DC860A
LTC3422EDD Demo Board | 1.8V ≤ VIN ≤ 3V, VOUT = 3.3V @ 600mA (Max)

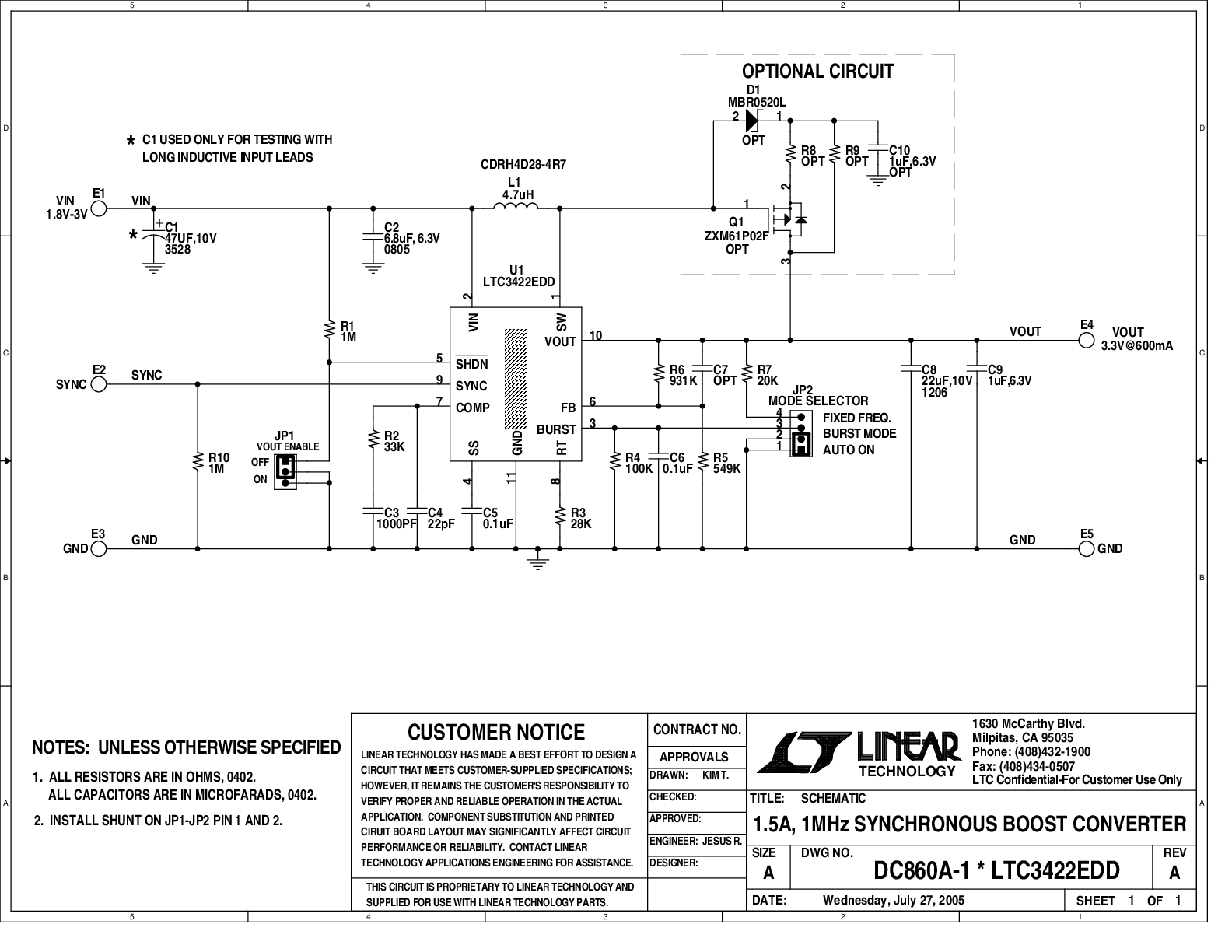

DC860A - Schematic
