製品概要
機能と利点
- 5V USB On-The-Go VBUS 電力供給用コンパクトなソリューション

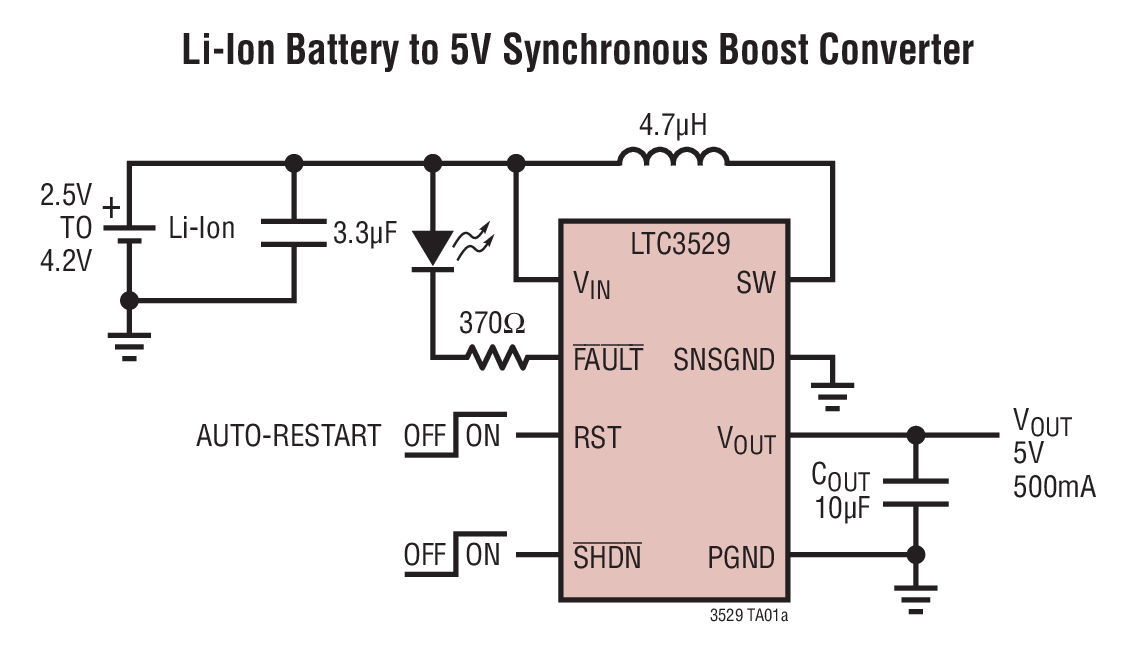

- 1セル･リチウムイオン･バッテリから5V/500mA を供給
- フォールト自動検出

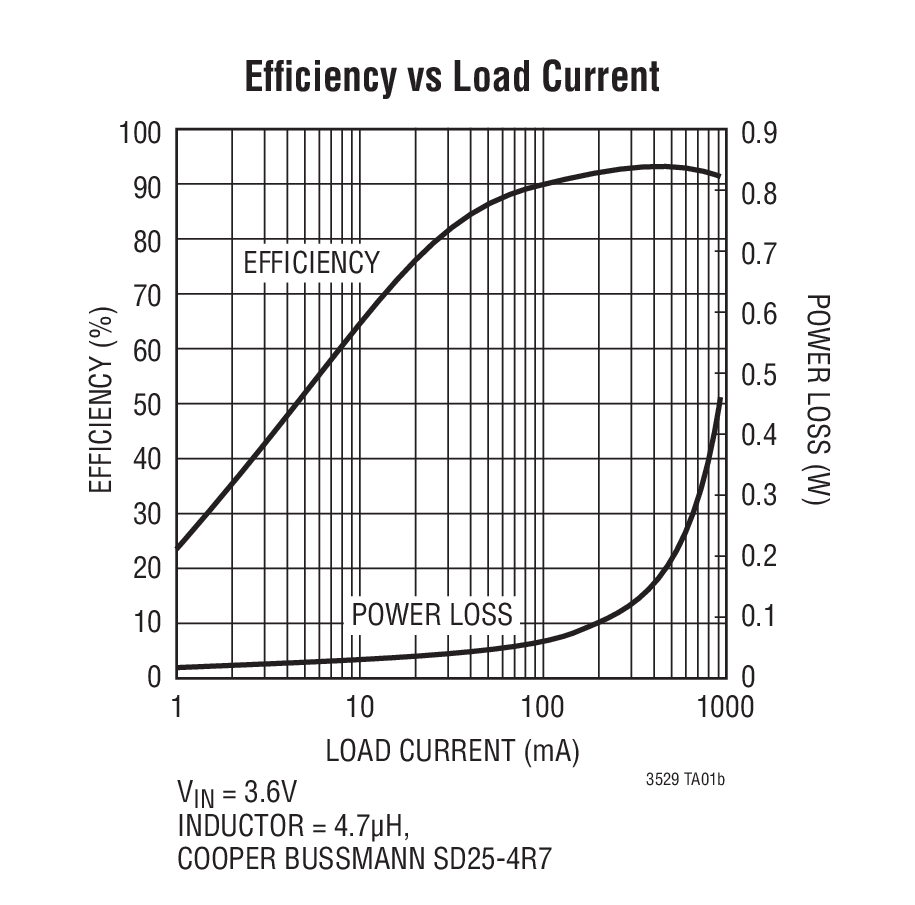

- 高効率：最大95%
- VIN 範囲： 1.8V～5.25V
- 固定5V出力
- 短絡保護
- 1.5MHz 低ノイズ、固定周波数PWM
- 突入電流制限と内部ソフトスタート
- 出力切断
- シャットダウン時の消費電流： <1μA
- VIN > VOUT 動作
- 8ピン2mm × 3mm DFNパッケージ
製品概要
LTC3529は、USB On-The-Go(OTG) ホスティング･アプリケーション向けに最適化された5V出力の同期整流式固定周波数昇圧DC/DCコンバータです。このコンパクトなUSB OTG 5V VBUS コンバータは1.5MHz のスイッチング周波数、内部補償、小型2mm × 3mm DFN パッケージを特長とし、1.8Vの低い入力電圧で動作可能です。
USB OTG固有の機能には、バスが過負荷になったことを通知する22msのグリッチ除去付きフォールト･フラグ、出力切断、短絡保護などがあります。また、フォールト後は、ラッチオフするか、あるいはタイムアウト期間後にリスタートするかを設定可能です。
この他に、<1μA のシャットダウン･モード、ソフトスタート、突入電流制限、熱過負荷保護などの特長を備えています。アンチリンギング回路により、低消費電力動作時にEMI を低減します。LTC3529 は8ピン2mm × 3mm × 0.75mm DFN パッケージで供給されます。
アプリケーション
- パーソナル･メディア･プレーヤ
- デジタル･ビデオ･カメラ
- デジタル･マルチメディア放送チューナー
- デジタル･カメラ
- スマートフォン
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

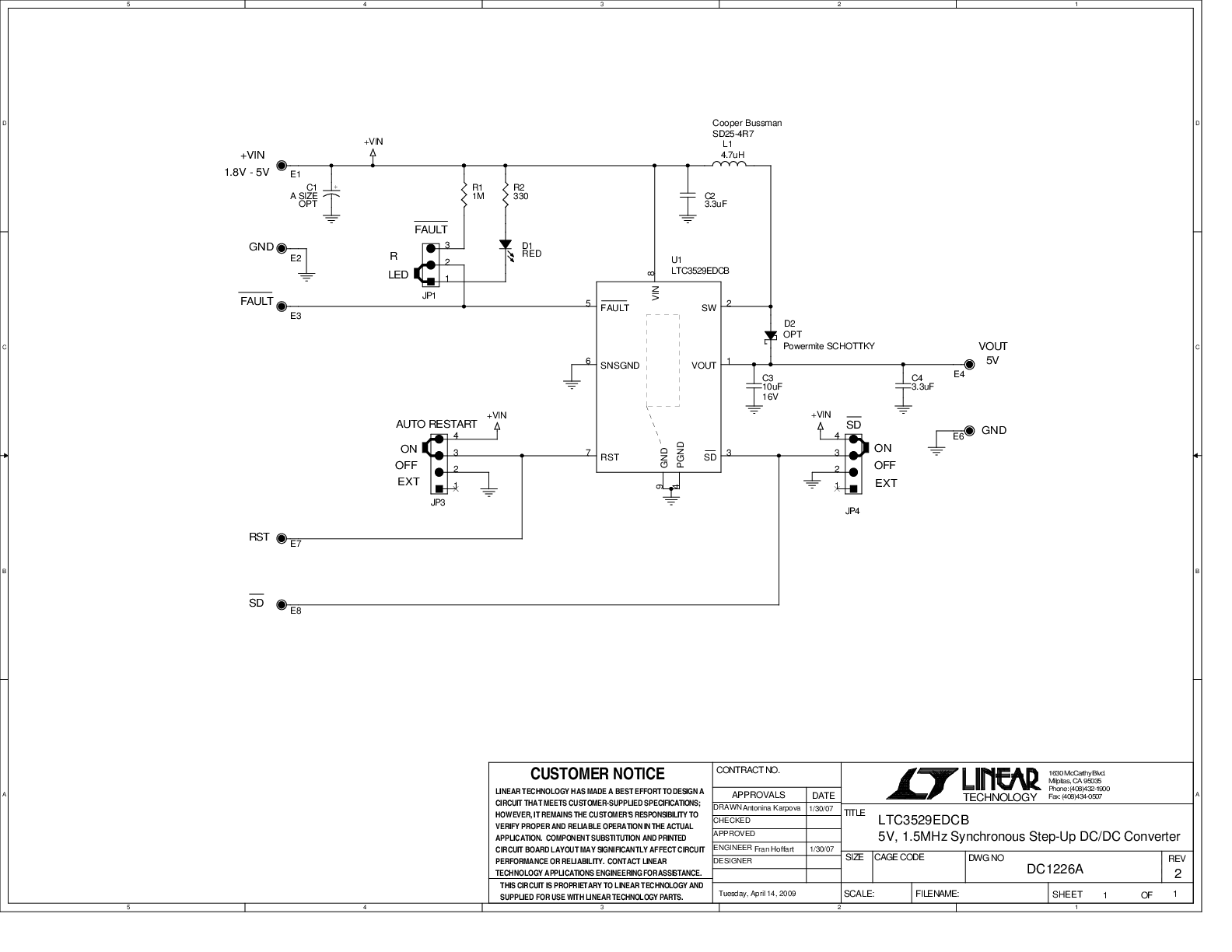

評価キット (1)
