特長

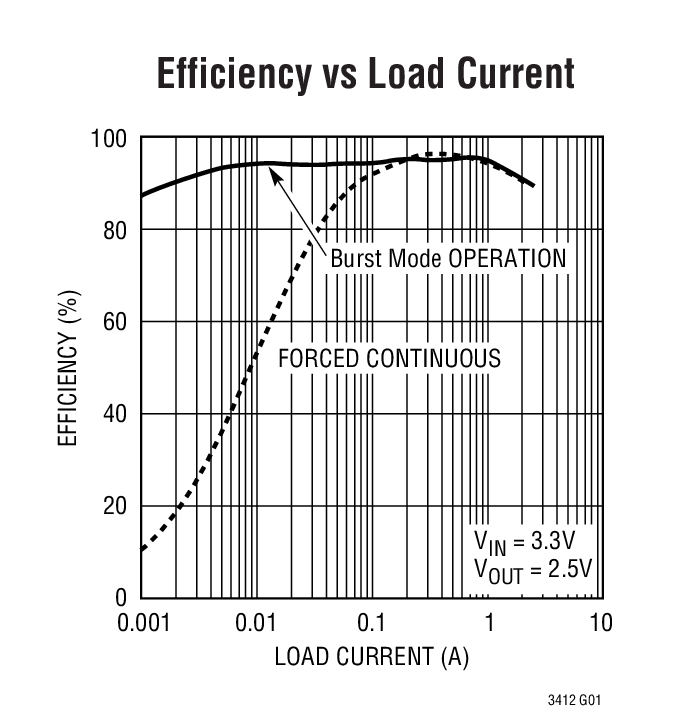

- 高効率:最大95%
- 出力電流:2.5A
- 低消費電流:62μA
- 低RDS(ON)の内部スイッチ:85mΩ
- プログラム可能な周波数:300kHz~4MHz
- ショットキー・ダイオード不要
- 出力電圧精度:±2%
- 0.8Vリファレンスにより、低出力電圧が可能
- 強制連続動作またはバースト・クランプを調整可能なバーストモード動作を選択可能
- 同期可能なスイッチング周波数
- 低損失動作:100%デューティサイクル
- パワーグッド出力電圧モニタ
- 熱保護機能
- 熱特性が改善された16ピンTSSOPパッケージ
LTC3412は、固定周波数電流モードアーキテクチャを採用した、高効率モノリシック同期整流式降圧DC/DCコンバータです。2.625V~5.5Vの入力電圧範囲で動作し、最大2.5Aの出力電流で0.8V~5Vの調整可能な安定化出力電圧を供給します。オン抵抗が85mΩの同期パワースイッチを内蔵しているので、効率が向上し、外付けショットキー・ダイオードが不要です。スイッチング周波数は外付け抵抗で設定されますが、外部クロックに同期させることも可能です。100%デューティ・サイクルにより、低損失動作が可能で、携帯システムのバッテリ寿命を延ばすことができます。OPTI-LOOP®補償機能を備えているので、広範な負荷および出力コンデンサに対して過渡応答を最適化できます。
LTC3412はバーストモード動作と強制連続動作のいずれかに設定できます。バーストモード動作は軽負荷時にゲート充電損失を低減して高効率を提供する一方、強制連続動作はノイズとRF干渉を低減します。バーストモード動作では、バースト・クランプ・レベルを外部制御することにより、アプリケーション要件に応じて出力電圧リップルを調整することが可能です。ドロップアウト時にPチャネルMOSFETを連続的にオンすることによって(100%デューティサイクル)、バッテリ寿命を最大限に延ばします。
アプリケーション
- 携帯機器
- バッテリ駆動機器
- ノートブック・コンピュータ
- 配電システム
- 携帯電話
- デジタル・カメラ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3412
資料
Filters
1つが該当
データシート
2
デザイン・ノート
3
ユーザ・ガイド
1
60.00K
信頼性データ
1
65.93 K
技術記事
2
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

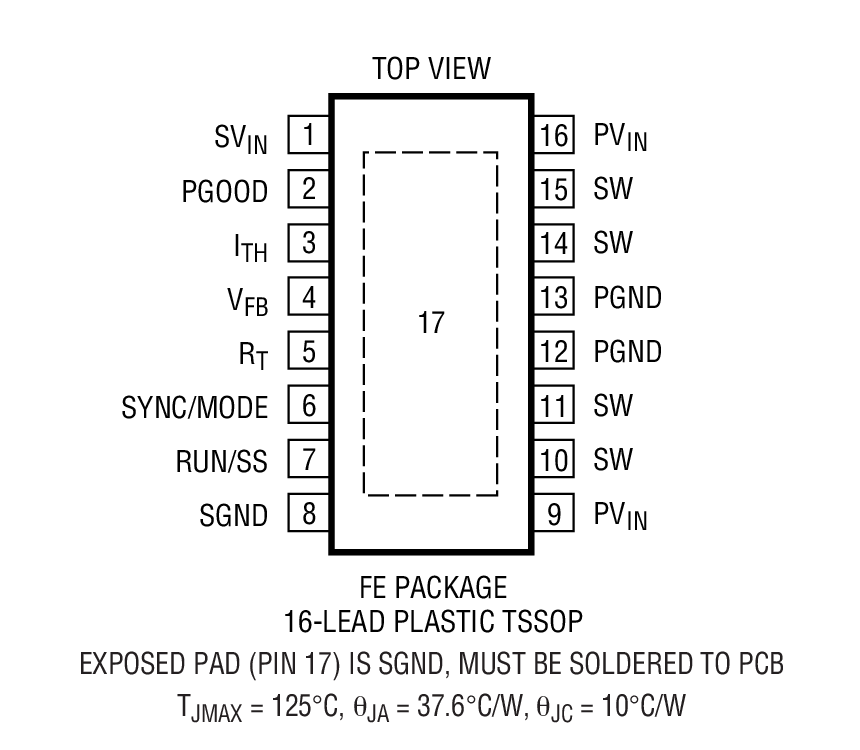

LTC3412EFE#PBF | 16-Lead TSSOP w/ EP |
|
|
LTC3412EFE#TRPBF | 16-Lead TSSOP w/ EP |
|
|

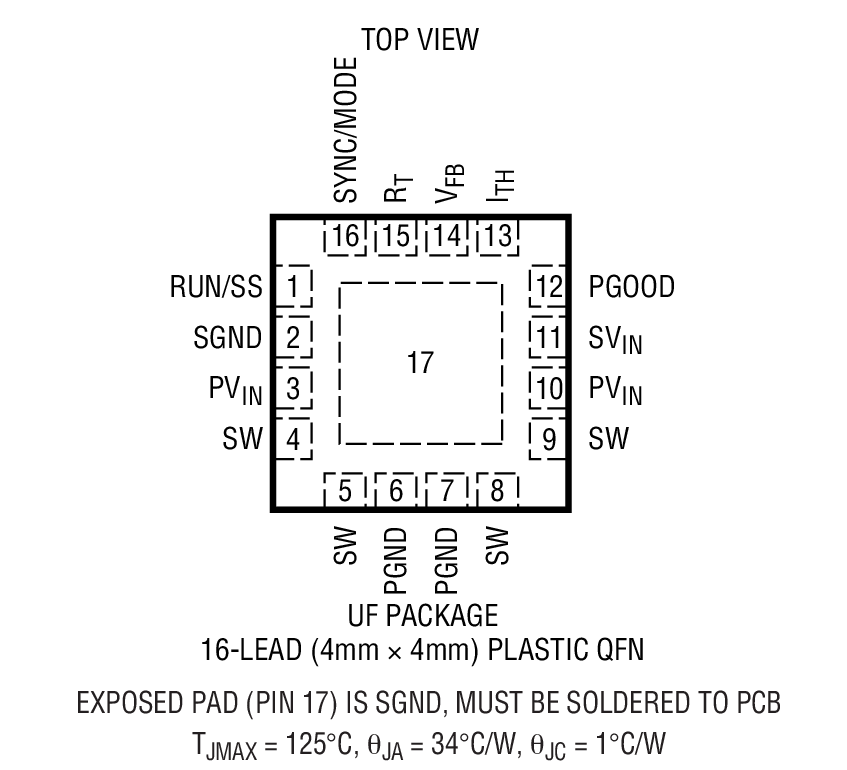

LTC3412EUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3412EUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3412IFE#PBF | 16-Lead TSSOP w/ EP |
|
|
LTC3412IFE#TRPBF | 16-Lead TSSOP w/ EP |
|
- LTC3412EFE#PBF
- ピン/パッケージ図
- 16-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3412EFE#TRPBF
- ピン/パッケージ図
- 16-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3412EUF#PBF
- ピン/パッケージ図
- 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3412EUF#TRPBF
- ピン/パッケージ図
- 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3412IFE#PBF
- ピン/パッケージ図
- 16-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3412IFE#TRPBF
- ピン/パッケージ図
- 16-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3412EFE#PBF
製造中
LTC3412EFE#TRPBF
製造中
LTC3412IFE#PBF
製造中
LTC3412IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3412EFE#PBF
製造中
LTC3412EFE#TRPBF
製造中
LTC3412IFE#PBF
製造中
LTC3412IFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
3A、4MHzモノリシック同期整流式降圧DC/DCコンバータ |
評価用キット 1

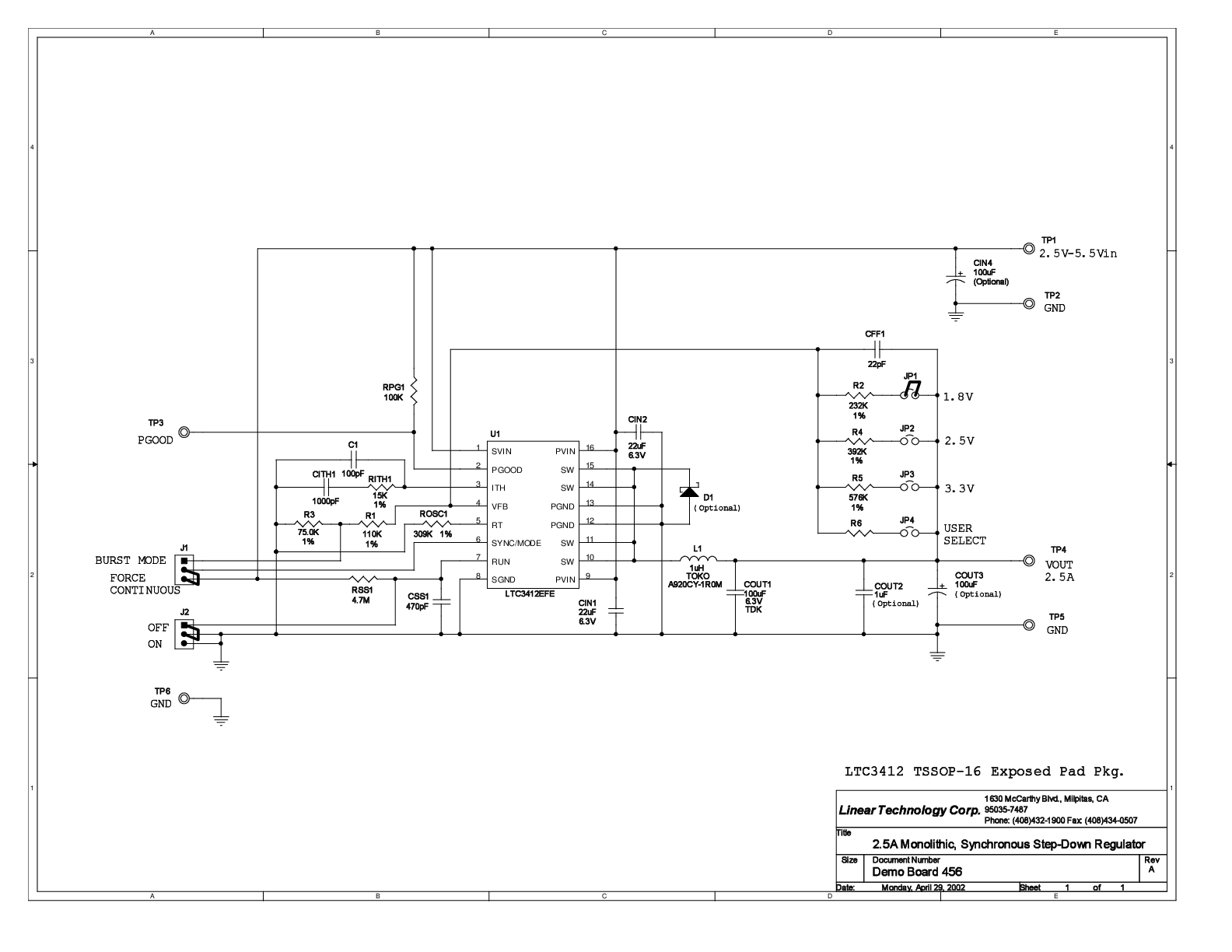

DC456A
LTC3412EFE | 2.5A Monolithic, Sync. Step-Down Regulator, 2.5-5.5VIN, Jumper Selectable 1.8, 2.5, or 3.3VOUT @ 2.5A
製品の詳細
DC456A: Demo Board for LTC3412 2.5A, 4MHz, Monolithic Synchronous Step-Down Regulator.
