特長
- 小型のコンデンサやインダクタを使用
- 高周波数動作：最大4MHz
- 低RDS(ON)の内部スイッチ：0.15Ω
- 高効率：最大96%
- 低リップル（<25mVP-P）Burst Mode®動作を選択可能：IQ = 40μA
- セラミック･コンデンサで安定
- 電流モード動作による優れた入力および負荷トランジェント応答
- 短絡保護
- 低ドロップアウト動作：デューティ・サイクル100%
- 低シャットダウン電流：IQ ≤ 1μA
- 出力電圧：0.8V～5V
- 外部クロックに同期可能
- プリバイアスされた出力をサポート
- 小型10ピン3mm×3mm DFNまたはMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3411Aは、固定周波数同期整流式降圧DC/DCコンバータです。このデバイスは中規模電力アプリケーション向けで、2.5V～5.5Vの入力電圧範囲で動作し、最大4MHzの動作周波数を設定できます。これにより、高さ1mm以下の小型で安価なコンデンサやインダクタを使用可能です。出力電圧は0.8V～5.5Vの範囲で調整可能です。内蔵の同期パワー・スイッチにより、高効率を実現します。LTC3411Aは電流モード・アーキテクチャを採用し、外部補償を備えているので、広範囲の負荷および出力コンデンサに対して過渡応答を最適化できます。
LTC3411Aは、自動的に電力を節減するBurst Mode動作（IQ＝40μA）に設定できるので、負荷電流が連続動作に必要なレベルを下回った場合にゲート電荷損失を低減できます。ノイズやRF干渉を低減する場合は、SYNC/MODEピンによってパルス・スキップ・モードまたは強制連続動作を設定できます。
バッテリの寿命を最大限に延ばすため、ドロップアウト時にはPチャネルMOSFETが常時オンになります（デューティ・サイクル100%）。シャットダウン時にデバイスに流れる電流は1μA未満です。
アプリケーション
- ノートブック・コンピュータ
- デジタル･カメラ
- 携帯電話
- ハンドヘルド計測器
- 基板実装電源
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3411A
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
384.00K
信頼性データ
1
65.93 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3411AEDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3411AEDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3411AEMS#PBF |
10-Lead MSOP
|
|
|
| LTC3411AEMS#TRPBF |
10-Lead MSOP
|
|
|
| LTC3411AIDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3411AIDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3411AIMS#PBF |
10-Lead MSOP
|
|
|
| LTC3411AIMS#TRPBF |
10-Lead MSOP
|
|
- LTC3411AEDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AEDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AEMS#PBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AEMS#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AIDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AIDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AIMS#PBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3411AIMS#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2019
- 19_0047
LTC3411A Data Sheet Change
LTC3411AEDD#PBF
製造中
LTC3411AEDD#TRPBF
製造中
LTC3411AEMS#PBF
製造中
LTC3411AEMS#TRPBF
製造中
LTC3411AIDD#PBF
製造中
LTC3411AIDD#TRPBF
製造中
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3411AEMS#PBF
製造中
LTC3411AEMS#TRPBF
製造中
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2019
- 19_0047
LTC3411A Data Sheet Change
LTC3411AEDD#PBF
製造中
LTC3411AEDD#TRPBF
製造中
LTC3411AEMS#PBF
製造中
LTC3411AEMS#TRPBF
製造中
LTC3411AIDD#PBF
製造中
LTC3411AIDD#TRPBF
製造中
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3411AEMS#PBF
製造中
LTC3411AEMS#TRPBF
製造中
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3411AIMS#PBF
製造中
LTC3411AIMS#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC1176A

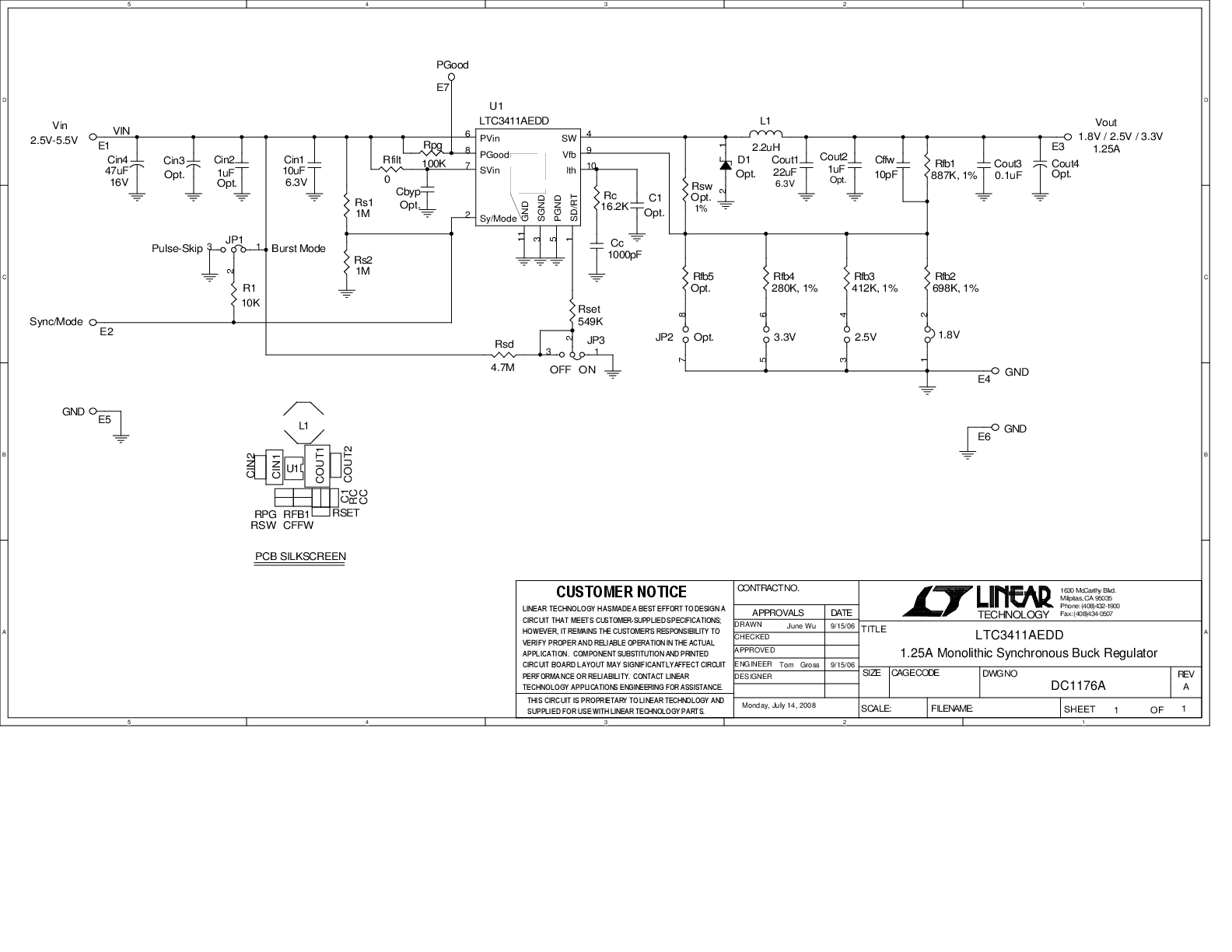

LTC3411AEDD Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.8V/2.5V/3.3V @ 1.25A
