特長
- 小型10ピンMSOPまたはDFNパッケージ
- 小型のコンデンサとインダクタを使用
- 高周波数動作:最大4MHz
- 高いスイッチ電流:1.6A
- 低RDS(ON)スイッチを内蔵:0.110Ω

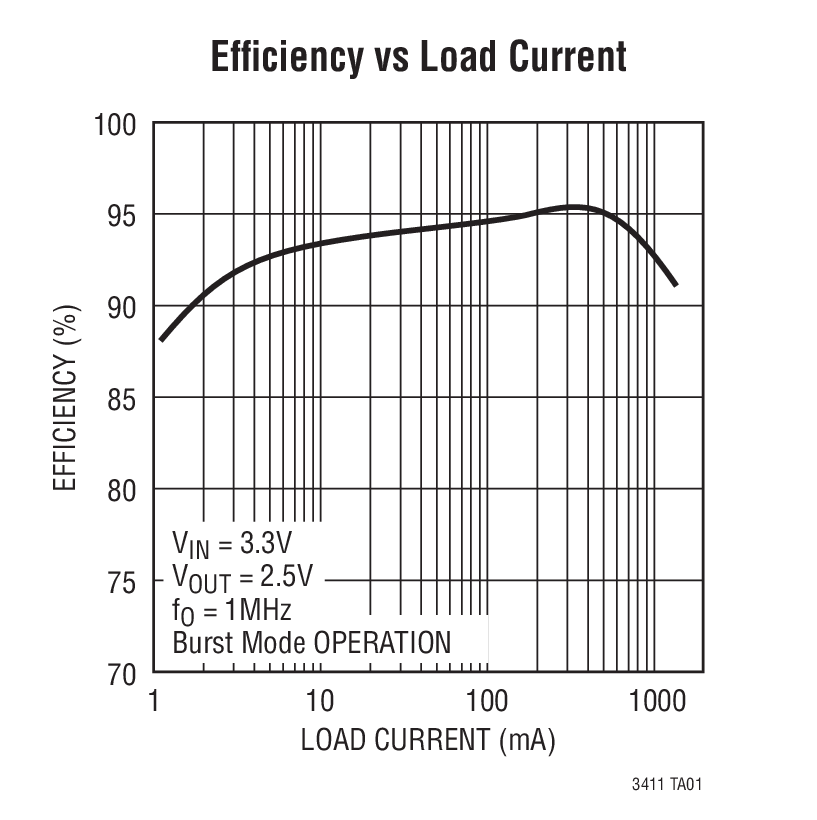

- 高効率:最大95%
- セラミック・コンデンサで安定
- 電流モード動作による優れた入力および負荷過渡応答
- 短絡保護
- 低損失動作:100%デューティ・サイクル
- 低いシャットダウン電流:IQ≦1μA
- 低消費電流:60μA
- 出力電圧:0.8V~5V
- 選択可能なバーストモード動作
- 外部クロックに同期可能

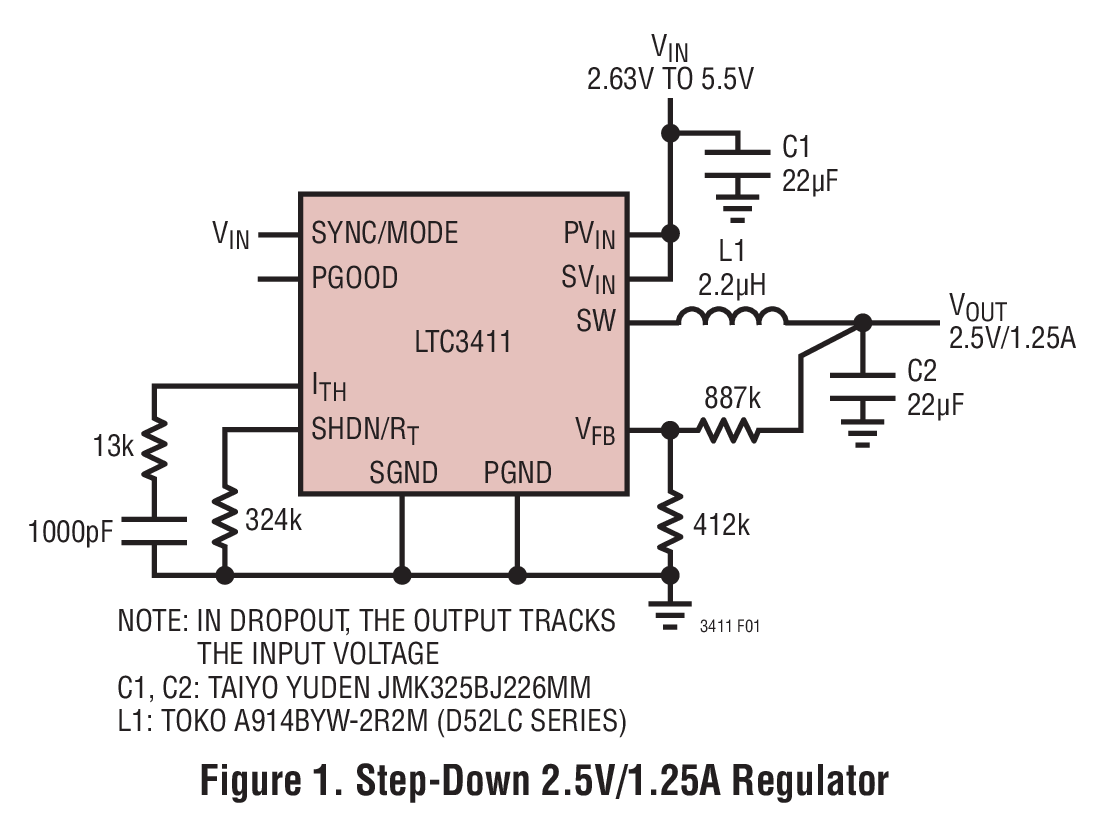

LTC3411は、固定周波数、同期整流式、降圧DC/DCコンバータです。このデバイスは中規模電力アプリケーション向けで、2.63V~5.5Vの入力電圧範囲で動作し、最大4MHzの動作周波数を設定できます。これにより、高さ2mm以下の小型で安価なコンデンサやインダクタを使用可能です。出力電圧は0.8V~5Vで調整可能です。ピーク電流定格が1.6Aの同期整流式0.11Ωパワー・スイッチを内蔵し、高効率を達成します。LTC3411は電流モード・アーキテクチャを採用し、外部補償機能を備えているので、広範囲の負荷および出力コンデンサに対して過渡応答を最適化できます。
LTC3411は、自動的に電力を節減するバーストモード動作に設定できるので、負荷電流が連続動作に必要なレベルを下回った場合にゲート電荷損失を低減できます。ノイズやRF干渉を低減するためには、SYNC/MODEピンによってパルス・スキップ・モードに設定するか、強制連続動作に設定します。
消費電流はわずか60μAで、ドロップアウト時にPチャネルMOSFETを連続的にオンすることによって(100%デューティ・サイクル)バッテリ寿命をさらに延長できます。シャットダウン時の消費電流は1μA以下です。
アプリケーション
- ノートブック・コンピュータ
- デジタル・カメラ
- 携帯電話
- ハンドヘルド計測器
- ボード実装電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3411
資料
Filters
1つが該当
データシート
2
デザイン・ノート
3
ユーザ・ガイド
1
474.00K
信頼性データ
1
65.93 K
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

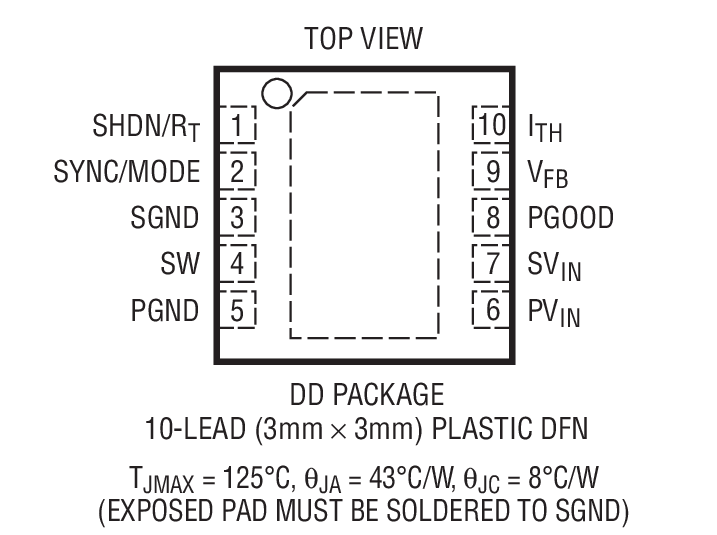

LTC3411EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3411EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|

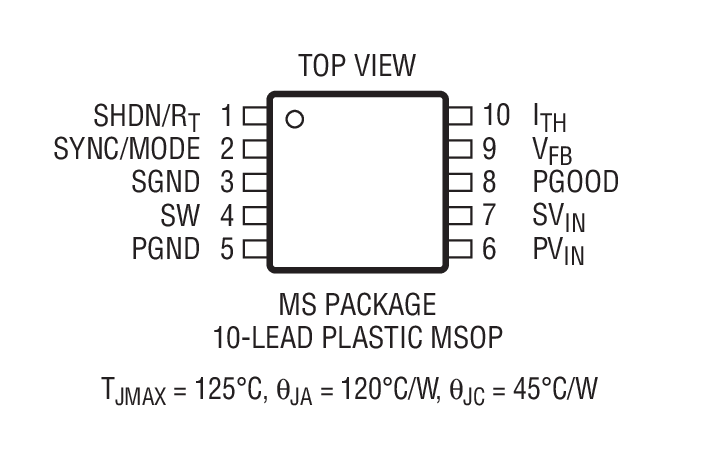

LTC3411EMS#PBF | 10-Lead MSOP |
|
|
LTC3411EMS#TRPBF | 10-Lead MSOP |
|
|
LTC3411IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3411IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3411IMS#PBF | 10-Lead MSOP |
|
|
LTC3411IMS#TRPBF | 10-Lead MSOP |
|
- LTC3411EDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411EDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411EMS#PBF
- ピン/パッケージ図
- 10-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411EMS#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411IDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411IDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411IMS#PBF
- ピン/パッケージ図
- 10-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3411IMS#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3411EMS#PBF
製造中
LTC3411EMS#TRPBF
製造中
LTC3411IMS#PBF
製造中
LTC3411IMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3411EMS#PBF
製造中
LTC3411EMS#TRPBF
製造中
LTC3411IMS#PBF
製造中
LTC3411IMS#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
1.25A、4MHz、同期整流式降圧DC/DCコンバータ |
評価用キット 1

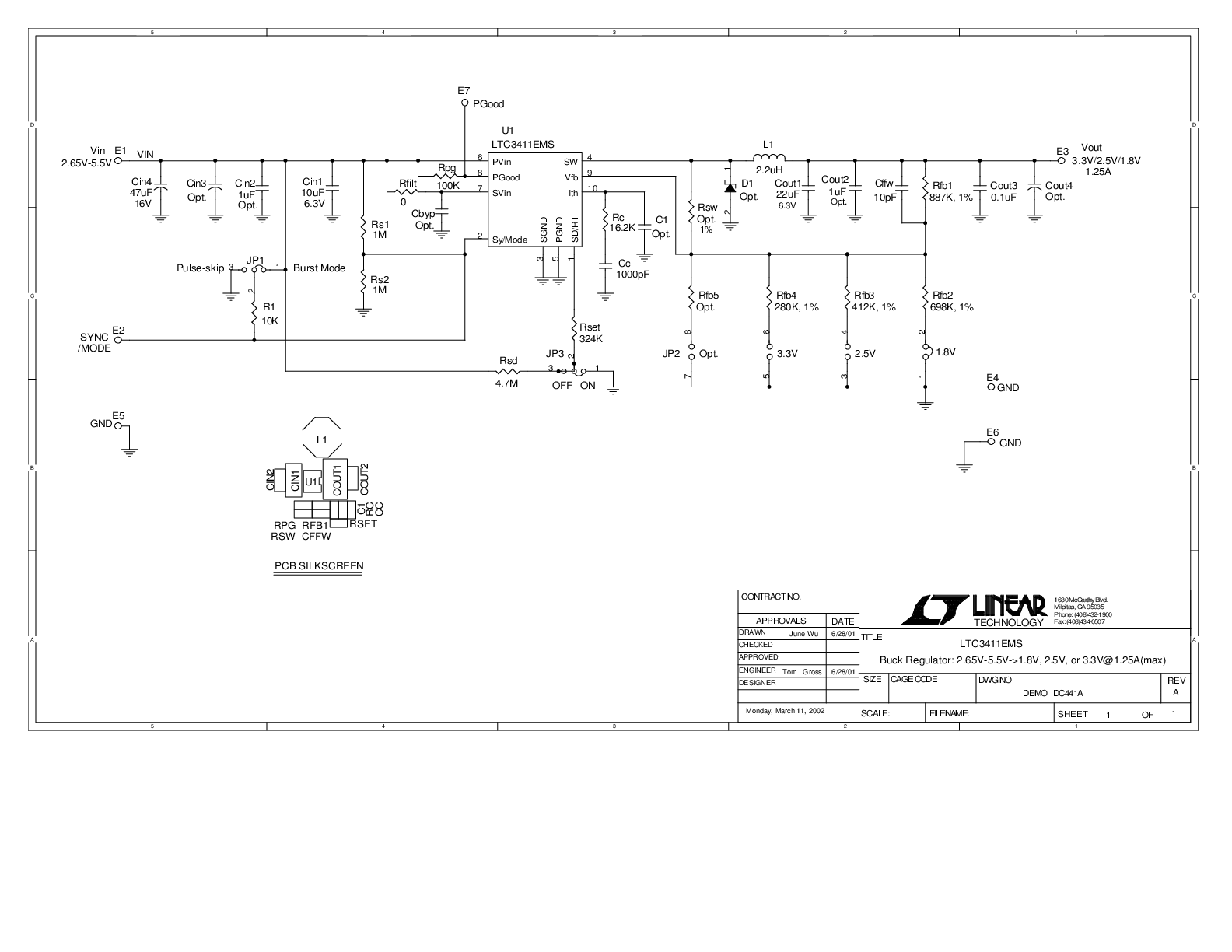

DC441A
LTC3411EMS | 2.65V ≤ VIN ≤ 5.5V, VOUT = 1.8V/2.5V/3.3V @ 1.25A
製品の詳細
Demonstration circuit 441 is a constant-frequency stepdown converter, using the LTC3411 monolithic synchronous buck regulator. The DC441 has an input voltage range of 2.65V to 5.5V, and is capable of delivering up to 1.25A of output current. See the LTC3411A for input voltages down to 2.5V. The output voltage of the DC441 can be set to 1.8V, 2.5V or 3.3V using the appropriate jumper connection, or it can be set to an adjustable value down to 0.8V, the reference voltage of the LTC3411.
