製品概要

機能と利点

  • 入力電圧範囲:1.6V~5.5V
  • ソフトスタート機能を搭載
  • 1.7MHzまたは2.6MHzを選択可能な固定周波数動作
  • 内蔵発振器は1MHz~3MHzの外部クロックに同期可能
  • 高効率:最大95%
  • 非常に低い消費電流:Burst Mode®動作時にわずか65μA
  • 出力電流(VIN = 1.8V、VOUT = 1.2V):600mA
  • ピーク・インダクタ電流:750mA
  • ショットキー・ダイオード不要
  • 低損失動作:100%デューティ・サイクル
  • リファレンス電圧:0.613V
  • セラミック・コンデンサで安定
  • シャットダウン時の消費電流:1μA以下
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能
  • 高さの低い(0.75mm)8ピン(3mm×3mm)DFNパッケージ

製品概要

LTC3409は、固定周波数電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。出力電圧は外付け抵抗分圧器を介して調整されます。

1.7MHzと2.6MHzの固定スイッチング周波数をサポートしています。また、代わりに、内部PLLを1MHz~3MHzの外部クロックに同期させることも可能です。このようなスイッチング周波数範囲により、セラミックなどの小型表面実装インダクタやコンデンサを使用できます。

Burst Mode動作時の消費電流はわずか65μAで、シャットダウン時には1μA以下まで低減されます。LTC3409は入力電圧範囲が1.6V~5.5Vで、1セル・リチウムイオン、リチウムメタル、2セル・アルカリ、NiCd またはNiMHバッテリ駆動アプリケーションに最適です。100%デューティ・サイクルが可能なので、低損失動作を実現し、携帯システムのバッテリ寿命を延ばします。Burst Mode動作をユーザがイネーブルできるので、軽負荷時の効率が向上し、バッテリ寿命をさらに延長します。

内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。ソフトスタート機能により、外付け部品を使用せずに起動時の出力電圧上昇時間を制御します。

Vout Range
LTC3409 ±5%
LTC3409A ±3%


アプリケーション

  •  携帯電話
  •  デジタル・カメラ
  •  MP3プレーヤ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

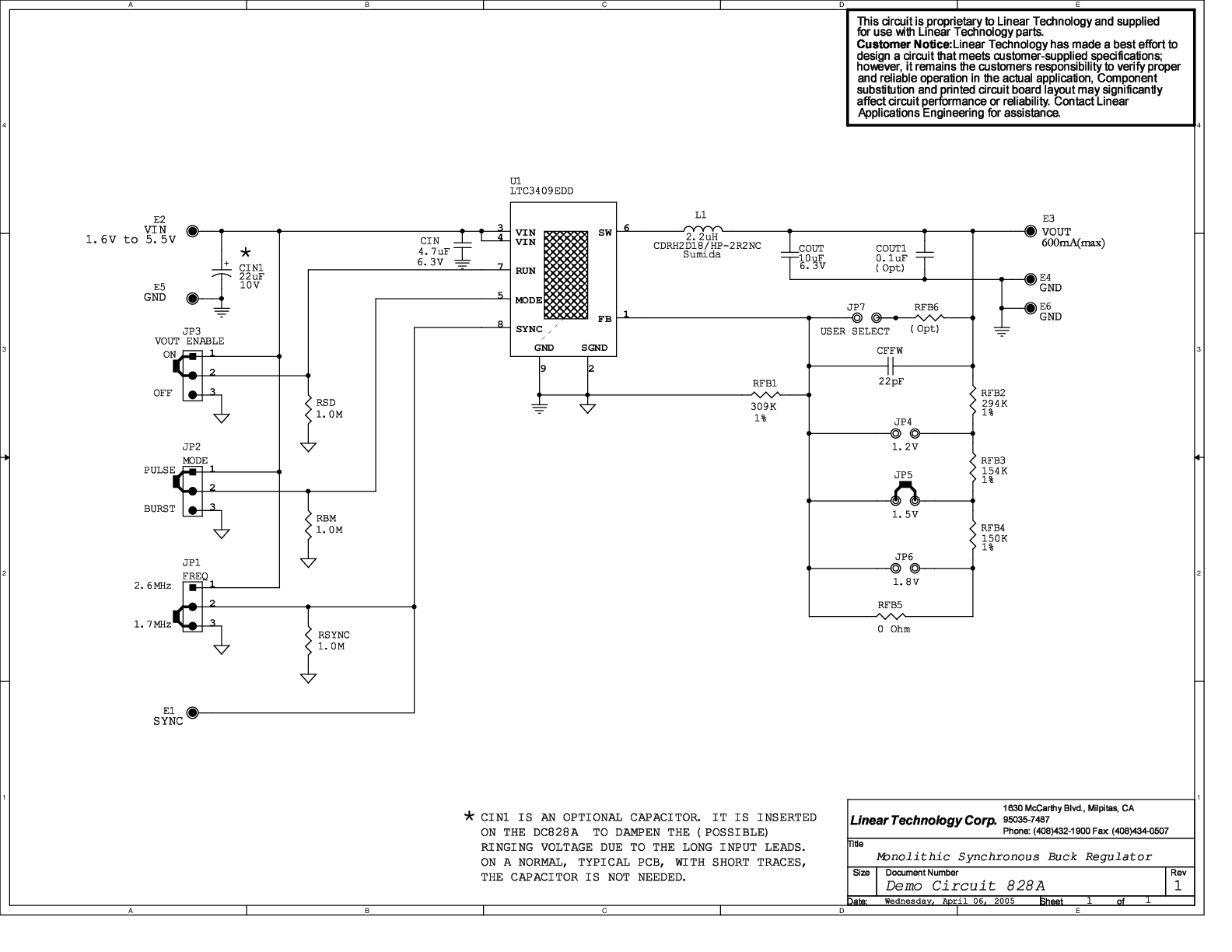

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3409

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3409
LTC3409A
