LTC3400B

製造中

ThinSOTの600mA、1.2MHzマイクロパワー同期整流式昇圧コンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最大効率：92%
  • 単一AAセルから3.3V/100mAを生成
  • 低い起動電圧：0.85V
  • 1.2MHzの固定周波数スイッチング
  • 同期整流器内蔵
  • 2.5V～5Vの出力範囲
  • 自動バーストモード動作(LTC3400)
  • 軽負荷で連続スイッチング（LTC3400B）
  • ロジック制御のシャットダウン（ < 1μA）
  • アンチリンギング制御によりEMIを最小化
  • 小型の外付け部品
  • 高さの低い（1mm）SOT-23パッケージ

LTC3400/3400Bは、6ピンThinSOT™パッケージで高効率を達成する同期整流式固定周波数昇圧DC/DCコンバータです。 単一AA セル入力から3.3V/100mA を供給可能で、 NMOSスイッチとPMOS同期整流器を内蔵しています。

1.2MHzのスイッチング周波数により、高さの低い小型インダクタやセラミック・コンデンサを使用可能なので、ソリューションの実装面積を最小限に抑えることができます。電流モードPWM 設計は内部で補償されているので、外付け部品数を削減できます。LTC3400 は軽負荷時に省電力のバーストモード動作に自動的に移行し、LTC3400B は軽負荷時に連続スイッチングで動作します。アンチリンギング制御回路により、不連続モードでインダクタが減衰されるので、EMI が低減されます。また、これらのデバイスは1μA以下の低いシャットダウン電流を特長としています。

どちらのデバイスも、高さの低い（1mm ）SOT-23 パッケージで供給されます。

Features
LTC3400 Burst Mode
LTC3400B Burst Mode Disabled
LTC3400-1 Connects Vin To Vout In Shutdown

アプリケーション

  • ページャ
  • MP3プレイヤ
  • デジタル・カメラ
  • LCDバイアス電源
  • ハンドヘルド計測器
  • ワイヤレス受話器
  • GPSレシーバ
LTC3400B
ThinSOTの600mA、1.2MHzマイクロパワー同期整流式昇圧コンバータ
Figure 1. Single Cell to 3.3V Synchronous Boost Converter Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3400
  • LTC3400-1
  • LTC3400B
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC398A-B

LTC3400BES6 | 1.2MHz, High Efficiency Synchronous Boost Converter, VIN = 1V to 3V, VOUT = 3.3V @ 90mA

今すぐ購入 詳細を表示

製品詳細

DC398A-B: Demo Board for LTC3400B 600mA, 1.2MHz Micropower Synchronous Boost Converters in ThinSOT.
DC398A-B
LTC3400BES6 | 1.2MHz, High Efficiency Synchronous Boost Converter, VIN = 1V to 3V, VOUT = 3.3V @ 90mA

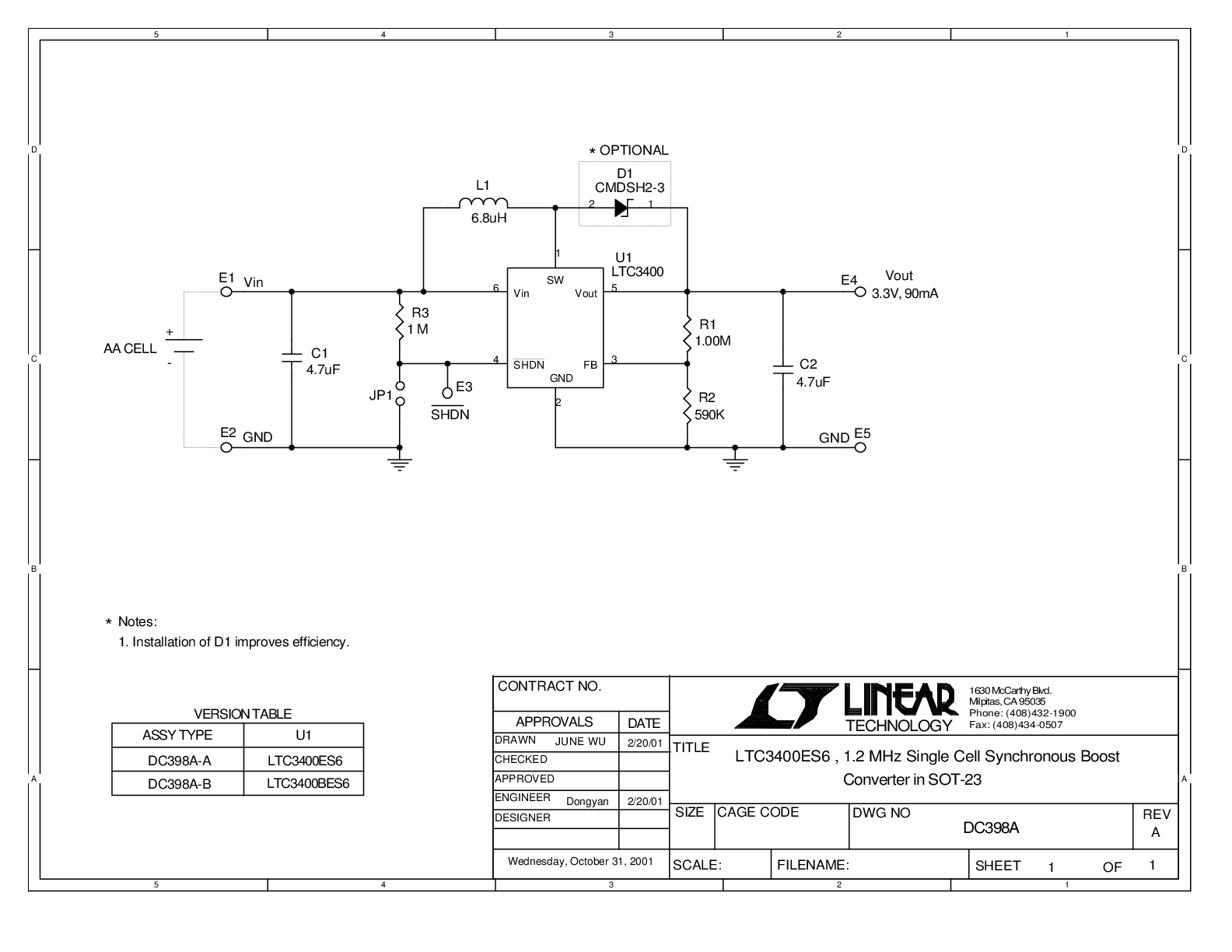

DC398A-A - Schematic
