製品概要

機能と利点

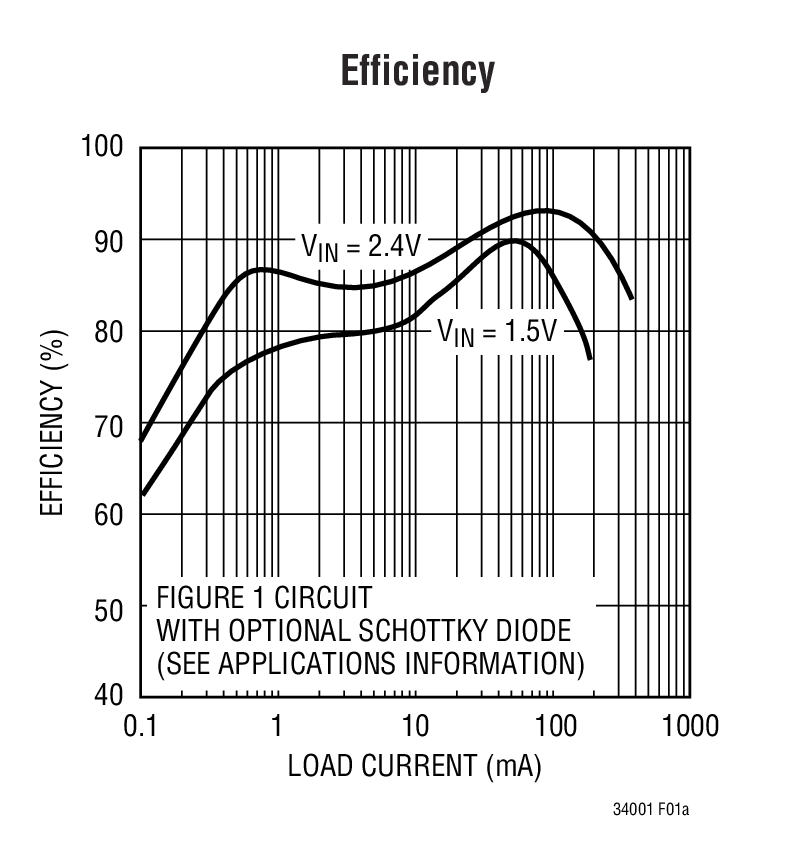

  • 最大効率:92%
  • 単一AAセルから3.3V/100mAを生成
  • 低い起動電圧:0.85V
  • シャットダウン時にVINに接続されるVOUT
  • 同期整流器内蔵
  • 2.5V~5Vの出力範囲
  • 自動バーストモード動作
  • ロジック制御のシャットダウン( < 1μA)
  • アンチリンギング制御によりEMIを最小化
  • 小型の外付け部品

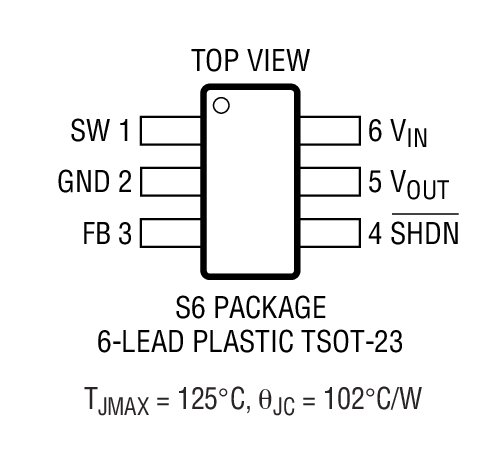

  • 高さの低い(1mm)SOT-23パッケージ

製品概要

LTC3400-1は、6ピンThinSOT パッケージで高効率を達成する同期整流式固定周波数昇圧DC/DCコンバータです。 単一AA セル入力から3.3V/100mA を供給可能で、 NMOSスイッチとPMOS同期整流器を内蔵しています。

1.2MHzのスイッチング周波数により、高さの低い小型インダクタやセラミック・コンデンサを使用可能なので、ソリューションの実装面積を最小限に抑えることができます。電流モードPWM 設計は内部で補償されているので、外付け部品数を削減できます。LTC3400-1 は軽負荷時に省電力のバーストモード動作に自動的に移行します。シャットダウン時にはVOUTとVINが接続されるので、入力バッテリをバックアップ電源として使用可能です。また、このデバイスは1μA以下の低いシャットダウン電流を特長としています。

LTC3400-1は、高さの低い(1mm )SOT-23 パッケージで供給されます。

Features
LTC3400 Burst Mode
LTC3400B Burst Mode Disabled
LTC3400-1 Connects Vin to Vout In Shutdown

アプリケーション

  • ページャ
  • MP3プレーヤ
  • デジタル・カメラ
  • LCDバイアス電源
  • ハンドヘルド機器
  • ワイヤレス受話器
  • GPSレシーバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3400
LTC3400-1
LTC3400B

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC3400ES6-1#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LTC3400ES6-1#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
ウェハ・ファブリケーション・データ R415 Reliability Data
