LTC3337

高精度クーロン・カウンタ内蔵のメイン・バッテリのSOH監視

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.26
特長
  • バッテリ入力電圧範囲:1.8V~5.5V
  • 100nA静止電流
  • 8つのメイン・バッテリ・ピーク入力電流制限:5mA/10mA/15mA/20mA/25mA/50mA/75mA/100mA
  • メイン・バッテリのSOH監視
    • クーロン・カウンタ(Q)内蔵
    • バッテリ電圧(V)、バッテリ・インピーダンス(Z)、および温度(T)の追加監視
  • メイン・バッテリの電流(BAT_IN)または負荷電流(BAT_OUT)をカウント
  • ±10mAスーパーキャパシタ・バランサを内蔵
  • 幅広いバッテリ・サイズに対応する設定可能なクーロン・カウンタ・プリスケーラ
  • 割込み出力を備えた設定可能な放電アラーム閾値
  • I2Cインターフェース

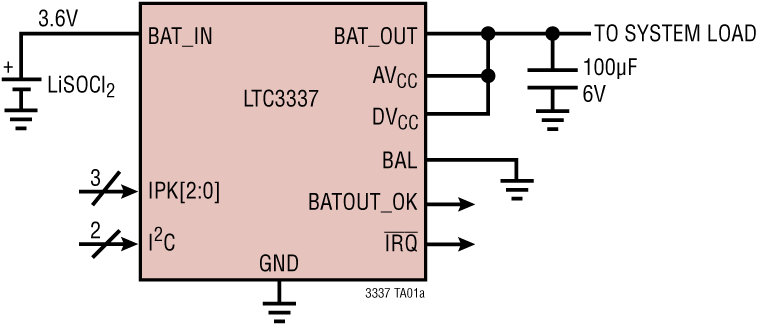

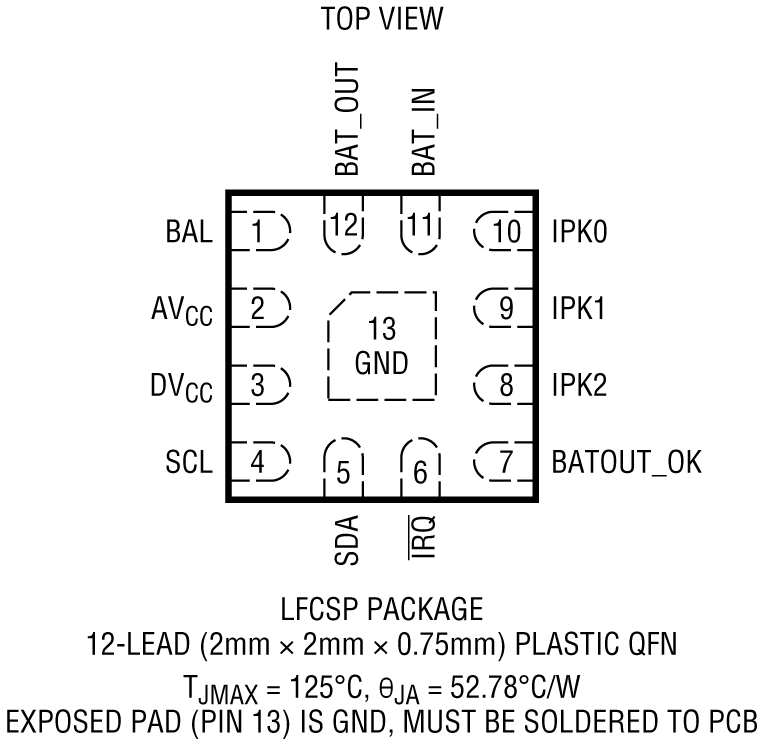

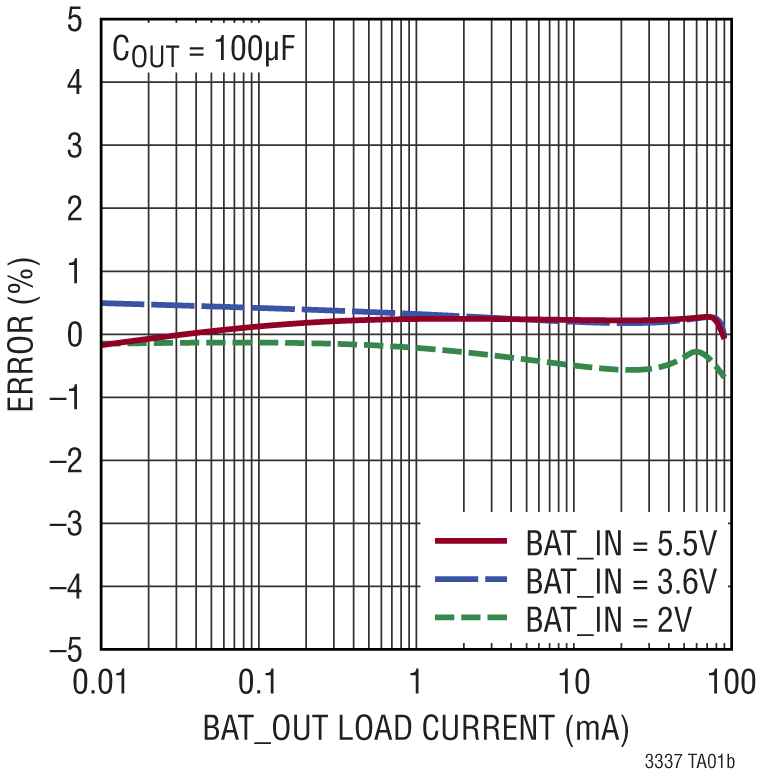

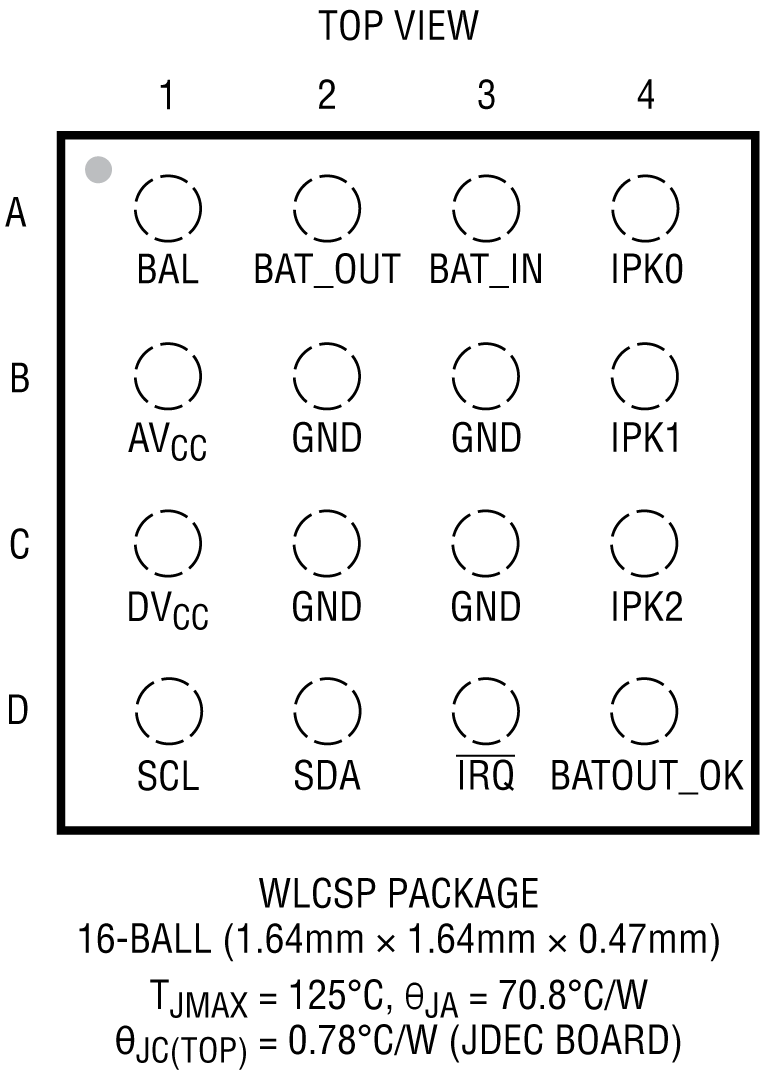

  • 2mm × 2mmの小型12ピンLFCSPおよび1.64mm × 1.64mmの16ピンWLCSPパッケージ
製品概要
show more Icon

LTC3337は、高精度クーロン・カウンタを内蔵したメイン・バッテリの健全性(SOH)を監視します。付随する直列抵抗による電圧降下を最小限にしながら、メイン・バッテリに対して直列に接続するように設計されています。無限大のダイナミック・レンジ・クーロン・カウンタ(特許取得済み)は、すべての積算バッテリ放電を集計し、I2Cインターフェースを介してアクセス可能な内部レジスタに格納します。この充電状態(SOC)に基づいた放電アラーム閾値は設定可能です。閾値に達すると、IRQピンで割込みを生成します。クーロン・カウンタ精度は、無負荷まで一定です。

LTC3337は、バッテリ電圧、バッテリ・インピーダンス、および温度を測定し、I2Cを介して通知する、SOH監視も更に備えています。

幅広いメイン・バッテリ入力に対応するため、ピーク入力電流制限はピン選択可能で5mA~100mAです。
BAT_INピンまたはBAT_OUTのいずれかのクーロンが計算され、AVCC ピンの接続によって決まります。
BALピンは、出力で2個のスーパーキャパシタのスタック(オプション)を使用するアプリケーション向けです。

LTC3337は、2mm × 2mmの12ピンLFCSPと1.64mm × 1.64mmの16ピンWLCSPの両方のパッケージで提供されます。

アプリケーション

  • 低消費電力メイン・バッテリ駆動のシステム(例えば、1 × LiSOCl2、2~3 × アルカリ)
  • 工業用リモート・センサー(例えば、メータ、アラーム)
  • アセット・トラッカ
  • 電子ドア・ロック
  • キープアライブ電源/バッテリ・バックアップ
  • SmartMesh®アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3337ACBZ-R7
  • HTML
  • HTML
LTC3337ERC#TRMPBF
  • HTML
  • HTML
LTC3337ERC#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2973A

LTC3337 | 高精度Coulombカウンタによるメイン・バッテリのSOH監視

zoom

DC2973A

LTC3337 | 高精度Coulombカウンタによるメイン・バッテリのSOH監視

LTC3337 | 高精度Coulombカウンタによるメイン・バッテリのSOH監視

製品の詳細

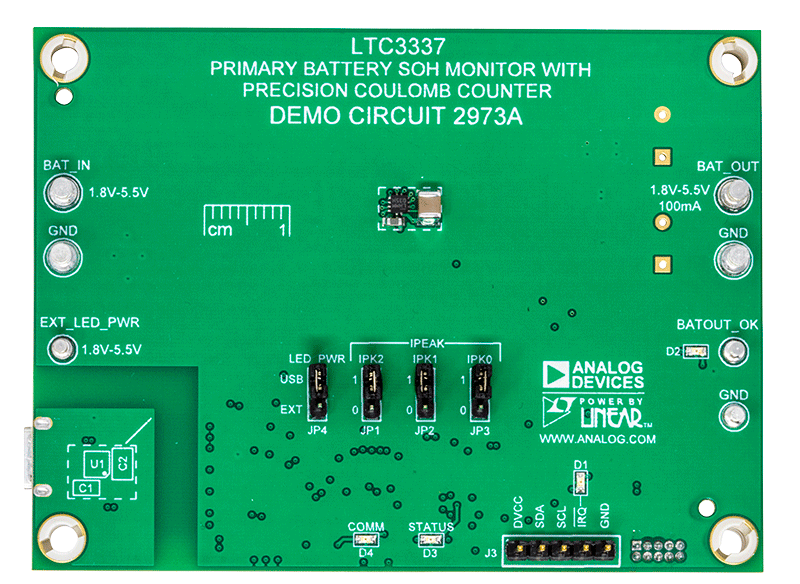

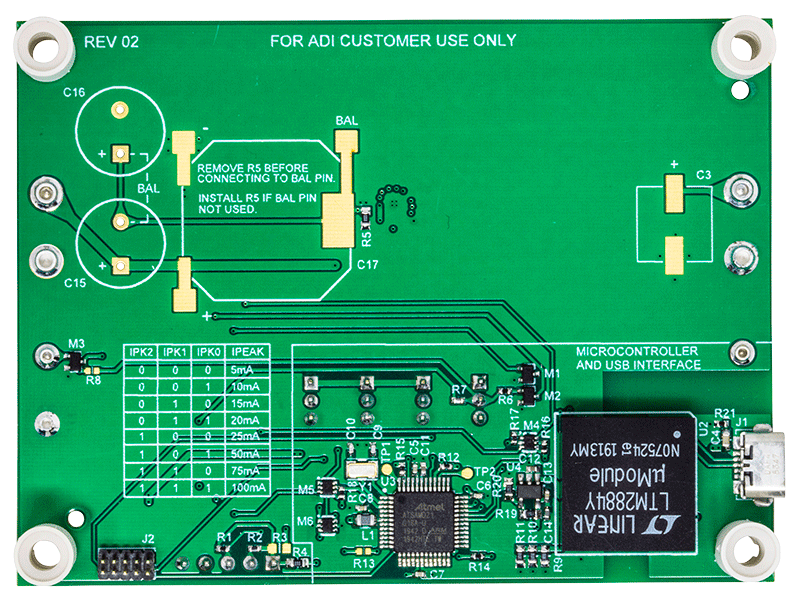

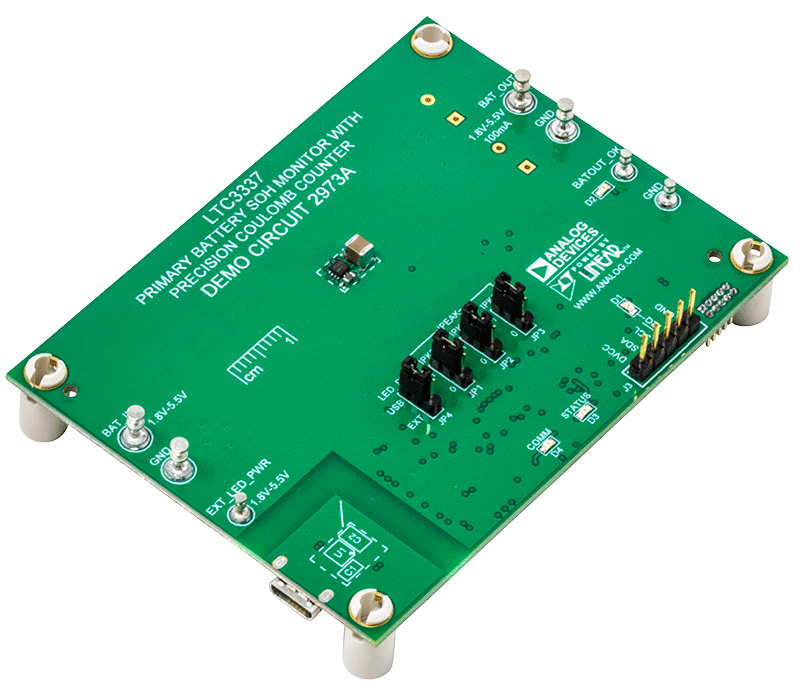

デモンストレーション回路2973Aは、LTC3337メイン・バッテリの健全性(SOH)モニタを、構成可能なピーク電流制限値の下に作動する高精度クーロン・カウンタにより表示します。LTC3337は1.8V~5.5Vの入力電圧と最大100mAのピーク電流を、100nAの自己消費電流でサポートします。クーロン数、バッテリ電圧およびバッテリ直列抵抗(BSR)を計測して、バッテリの充電状態と健全性を定量化するために利用できます。
