LTC3311S

5V、12.5A同期型降圧Silent Switcher 2(3mm × 3mm LQFN)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.72
特長
  • LTC3310/LTC3310SおよびLTC3311とピン互換
  • Silent Switcher®(サイレント・スイッチャ)2アーキテクチャ:超低EMI放射
  • 高効率—4.5mΩ NMOS & 16mΩ PMOS
  • 広帯域幅、高速過渡応答
  • 過負荷におけるインダクタの飽和状態に対する安全な耐性
  • VIN範囲:2.25V~5.5V
  • VOUT範囲:0.5V~VIN
  • VOUT精度:リモート・センス付きの±1%
  • ピーク電流モードの制御
  • 最小オン時間:35ns
  • 5MHzまでプログラマブルな周波数
  • シャットダウン電流:1μA
  • 高精度400mVイネーブル閾値、シャットダウン時電流1μA
  • 電圧追跡による出力ソフト・スタート
  • パワーグッド出力
  • ダイ温度の監視
  • 強制連続モードで出力段の並列接続を構成可能
  • 熱強化型3mm × 3mm LQFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
show more Icon

LTC3311Sは、非常に小型で低ノイズのモノリシック降圧DC/DCコンバータで、2.25V~5.5の入力電源で最大12.5Aの出力電流を得ることができます。このデバイスは、ホット・ループ・バイパス・コンデンサを2個内蔵したSilent Switcher 2アーキテクチャを採用しており、5MHzという高いスイッチング周波数で低EMIと高効率を実現します。高電力が必要なシステム向けには、マルチフェーズの並列変換器をすぐに取り付けることができます。

LTC3311Sは固定周波数およびピーク電流モード制御のアーキテクチャを使用し、高速の過渡応答を実現しています。500mVのリファレンスで低電力出力を提供します。100%のデューティ・サイクルでの動作はドロップ・アウトを小さい値に抑えます。

その他の機能としては、出力がレギュレーション状態にある場合のパワーグッド信号、高精度イネーブル閾値、出力過電圧保護、サーマル・シャットダウン、温度モニタ、クロック同期、モード選択、出力短絡保護などがあります。このデバイスは、小型で18ピンの3mm × 3mm LQFNパッケージを採用しています。

アプリケーション

  • オートモーティブ/産業/通信
  • サーバー、テレコム電源
  • 分散型DC電源システム(POL)
  • FPGA、ASIC、μPコア電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3311SEV#PBF
  • HTML
  • HTML
LTC3311SEV#TRMPBF
  • HTML
  • HTML
LTC3311SEV#TRPBF
  • HTML
  • HTML
LTC3311SIV#PBF
  • HTML
  • HTML
LTC3311SIV#TRMPBF
  • HTML
  • HTML
LTC3311SIV#TRPBF
  • HTML
  • HTML
LTC3311SIV#WPBF
  • HTML
  • HTML
LTC3311SIV#WTRMPBF
  • HTML
  • HTML
LTC3311SIV#WTRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

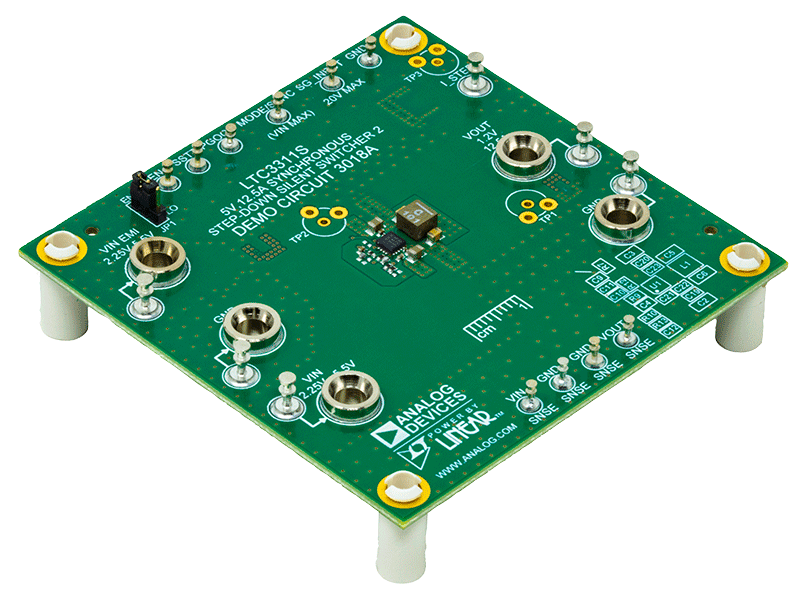

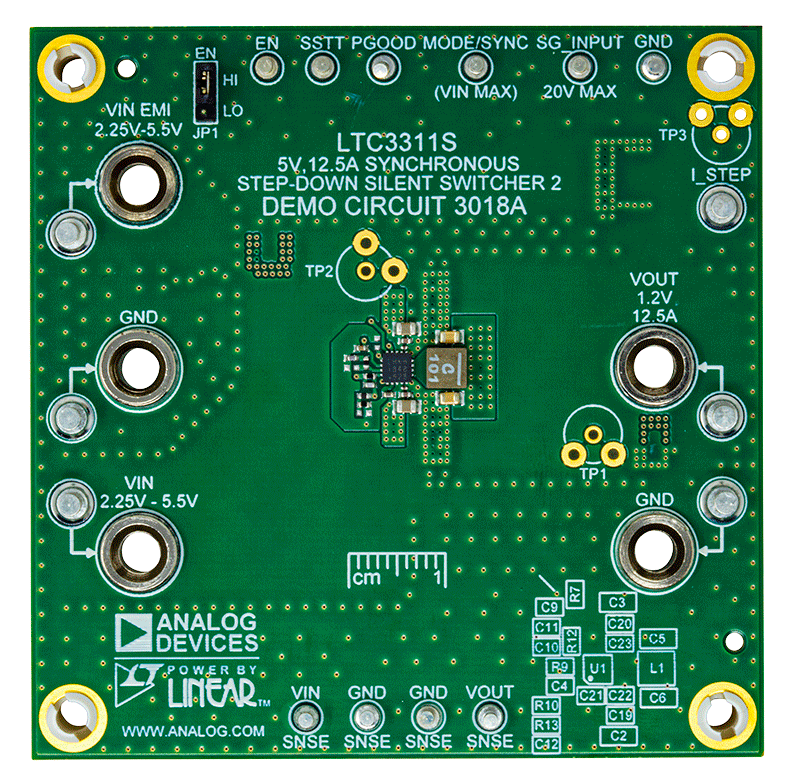

DC3018A

LTC3311Sデモ用ボード | 3.3V~1.2V(12.5A時)、2MHz低EMI降圧レギュレータ、1.17cm2ソリューション

zoom

DC3018A

LTC3311Sデモ用ボード | 3.3V~1.2V(12.5A時)、2MHz低EMI降圧レギュレータ、1.17cm2ソリューション

LTC3311Sデモ用ボード | 3.3V~1.2V(12.5A時)、2MHz低EMI降圧レギュレータ、1.17cm2ソリューション

製品の詳細

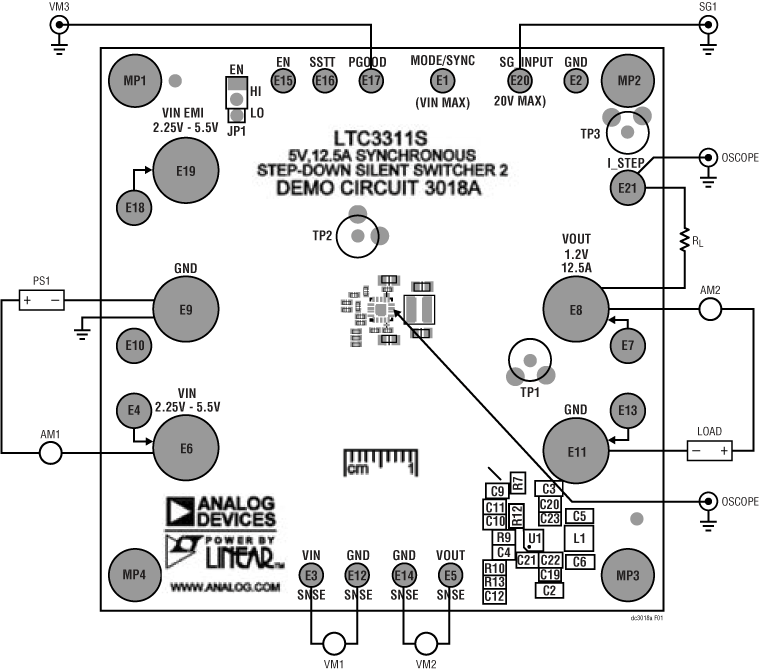

デモ回路3018Aは、2MHz 3.3V~1.2V 12.5A降圧レギュレータとして動作する、LTC3311S 12.5A、低電圧、同期整流降圧Silent Switcher(サイレント・スイッチャ)2を採用しています。LTC3311Sは、0.5V~VINの出力電圧(動作周波数500kHz~5MHz)に対応しています。LTC3311Sはコンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。集積化されたバイパス・コンデンサによって全高速電流ループが最適化され、レイアウト感度が取り除かれることでEMI/EMC放射を最小化しやすくなっています。35nsの高速最小オン時間により、高いVINから低いVOUTへの変換を高い周波数で実行できます。

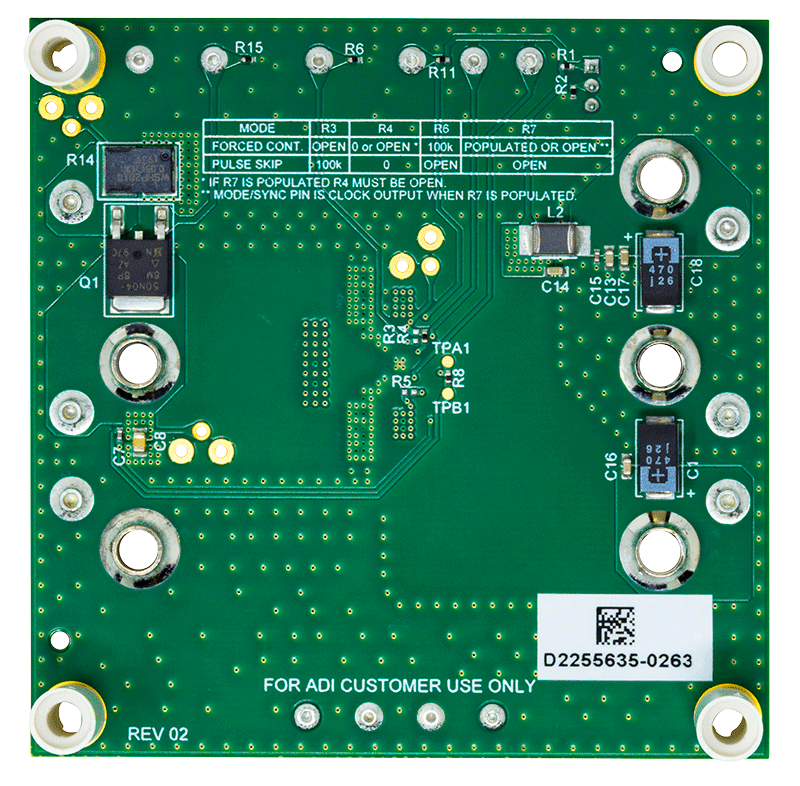

DC3018Aは、2MHzのスイッチング周波数での強制連続モードで動作するように設定されていますが、パルス・スキップ・モードや別のスイッチング周波数に構成することもできます。RTは、MODE/SYNCピンが入力に設定されているVINに接続されているため、LTC3311Sは外部クロックと同期できます。MODE/SYNCピンをVINに接続すると、パルス・スキップ・モードに設定され、MODE/SYNCピンをGNDに接続すると、強制連続モードに設定されます。効率と負荷のグラフには、3.3V入力での強制連続モード動作時の回路における効率と電力損失が示されています。

DC3018Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、EMIテスト結果のセクションに記載されています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

LTC3311Sのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。データシートは、デモ・マニュアルと併せて参照してください。LTC3311Sは、熱抵抗を低くするための露出パッドが付いた3mm × 3mm LQFNパッケージで組み立てられています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの低EMI PCBレイアウトのセクションに記載されています。

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
