LTC3245

入力電圧範囲の広い低ノイズの250mA昇降圧チャージポンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.37
特長
  • 入力電圧(VIN)範囲:2.7V~38V
  • IQ:18μA(動作時)/4μA(シャットダウン時)
  • 12V入力5V出力時の効率:81%
  • モードが自動的に切り替わるマルチモード動作(2:1、1:1、1:2)
  • 低ノイズ、固定周波数動作
  • ピンで選択可能なBurst Mode®動作
  • 出力電圧(VOUT):固定3.3V、5V、または可変(2.5V~5V)
  • 出力電流(IOUT):最大250mA
  • 過熱保護および短絡保護
  • 動作接合部温度:最大150℃
  • 熱特性の改善された12ピンMSOPパッケージおよび高さの低い12ピン(3mm x 4mm)DFNパッケージ
製品概要
show more Icon

LTC3245は、2.7V~38Vの入力電圧から安定化出力(3.3V、5V、または可変)を生成するスイッチト・キャパシタ型昇降圧DC/DCコンバータです。このデバイスは、スイッチト・キャパシタの分数変換を使用して、広い入力電圧範囲にわたってレギュレーションを維持します。入力電圧と負荷の状態が変化するのに応じて内部回路が変換比を自動的に選択し、効率を最適化します。インダクタは必要ありません。

固有の固定周波数アーキテクチャにより、従来のチャージポンプ・レギュレータよりも低ノイズの出力を実現します。出力リップルがわずかに高くなることを代償に効率を最適化するため、このデバイスはピンで選択可能なBurst Mode動作を備えています。

LTC3245は動作電流が小さく(無負荷時は20μA、シャットダウン時は4μA)、外付け部品点数が少ない(3つの小型セラミック・コンデンサ)ので、スペースの制約がある低消費電力の自動車用/産業用アプリケーションに最適です。このデバイスは短絡保護機能および過熱保護機能を備えており、熱特性の改善された12ピンMSOPパッケージおよび高さの低い3mm x 4mmの12ピンDFNパッケージで供給されます。


アプリケーション

  • 自動車のECU/CANトランシーバの電源
  • 産業用ハウスキーピング電源
  • 低消費電力の12V/5V変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3245EDE#PBF
  • HTML
  • HTML
LTC3245EDE#TRPBF
  • HTML
  • HTML
LTC3245EMSE#PBF
  • HTML
  • HTML
LTC3245EMSE#TRPBF
  • HTML
  • HTML
LTC3245HMSE#PBF
  • HTML
  • HTML
LTC3245HMSE#TRPBF
  • HTML
  • HTML
LTC3245IDE#PBF
  • HTML
  • HTML
LTC3245IDE#TRPBF
  • HTML
  • HTML
LTC3245IMSE#PBF
  • HTML
  • HTML
LTC3245IMSE#TRPBF
  • HTML
  • HTML
LTC3245IMSE#WPBF
  • HTML
  • HTML
LTC3245IMSE#WTRPBF
  • HTML
  • HTML
LTC3245JMSE#WPBF
  • HTML
  • HTML
LTC3245JMSE#WTRPBF
  • HTML
  • HTML
LTC3245MPMSE#PBF
  • HTML
  • HTML
LTC3245MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3245EDE#PBF

製造中

LTC3245EDE#TRPBF

製造中

LTC3245EMSE#PBF

製造中

LTC3245EMSE#TRPBF

製造中

LTC3245HMSE#PBF

製造中

LTC3245HMSE#TRPBF

製造中

LTC3245IDE#PBF

製造中

LTC3245IDE#TRPBF

製造中

LTC3245IMSE#PBF

製造中

LTC3245IMSE#TRPBF

製造中

LTC3245MPMSE#PBF

製造中

LTC3245MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3245EMSE#PBF

製造中

LTC3245EMSE#TRPBF

製造中

LTC3245HMSE#PBF

製造中

LTC3245HMSE#TRPBF

製造中

LTC3245MPMSE#PBF

製造中

LTC3245MPMSE#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3245EDE#PBF

製造中

LTC3245EDE#TRPBF

製造中

LTC3245EMSE#PBF

製造中

LTC3245EMSE#TRPBF

製造中

LTC3245HMSE#PBF

製造中

LTC3245HMSE#TRPBF

製造中

LTC3245IDE#PBF

製造中

LTC3245IDE#TRPBF

製造中

LTC3245IMSE#PBF

製造中

LTC3245IMSE#TRPBF

製造中

LTC3245MPMSE#PBF

製造中

LTC3245MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3245EMSE#PBF

製造中

LTC3245EMSE#TRPBF

製造中

LTC3245HMSE#PBF

製造中

LTC3245HMSE#TRPBF

製造中

LTC3245MPMSE#PBF

製造中

LTC3245MPMSE#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

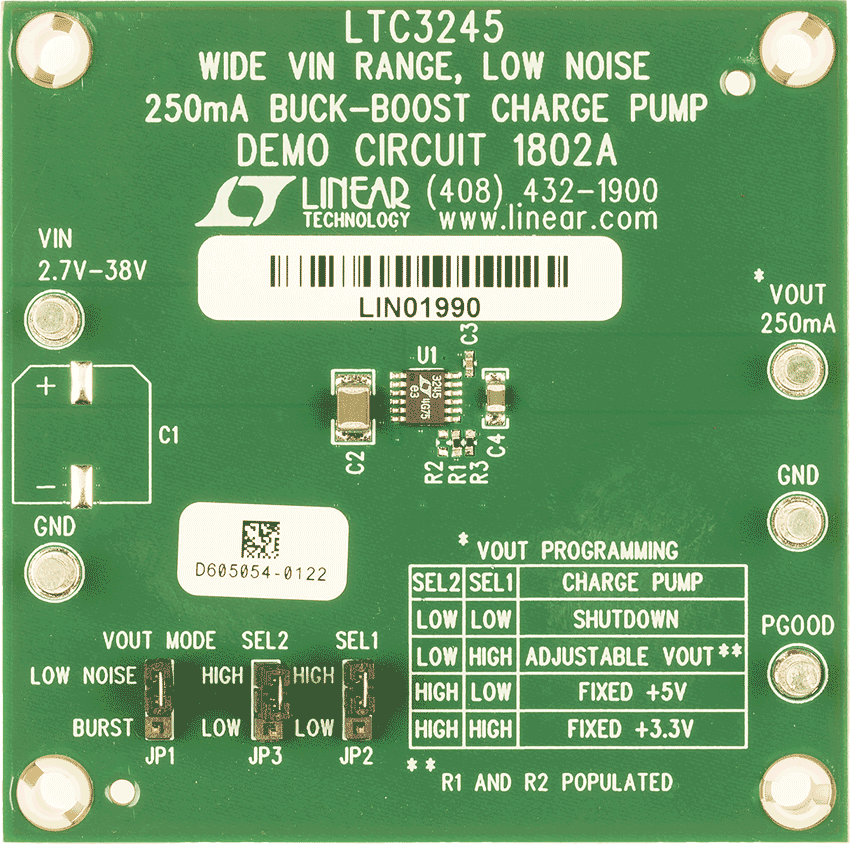

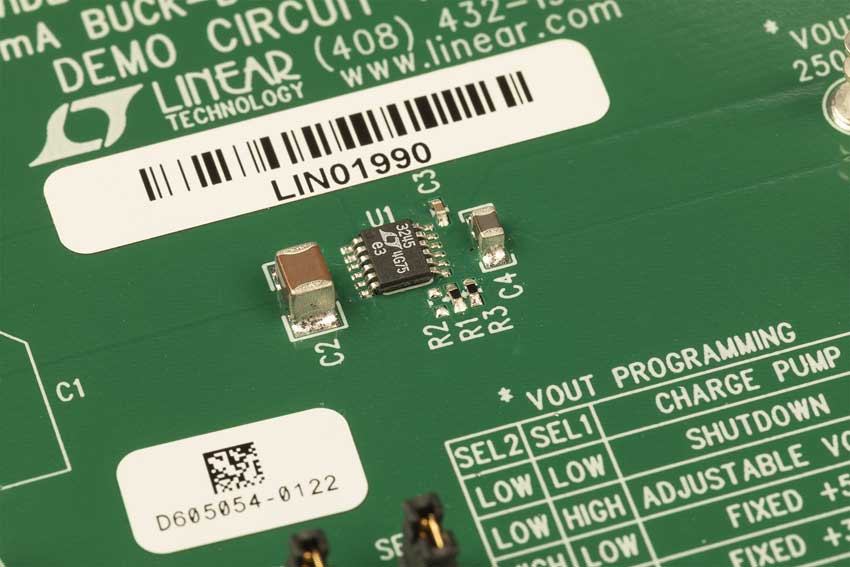

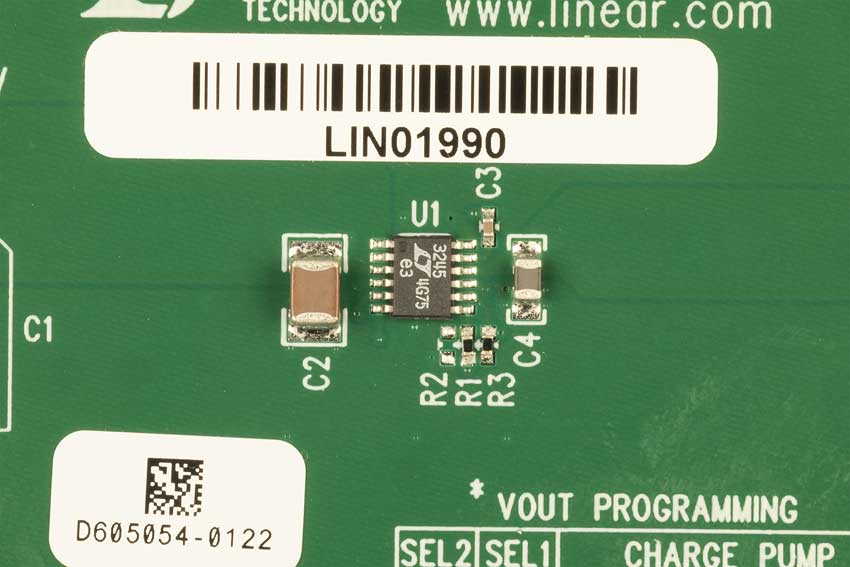

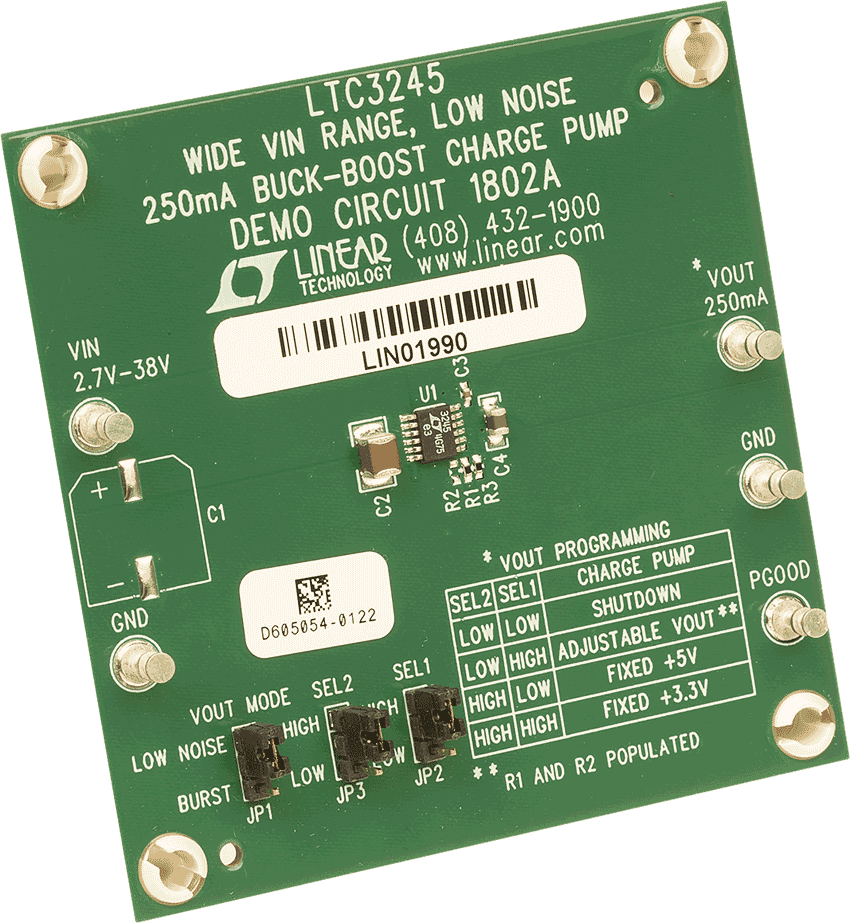

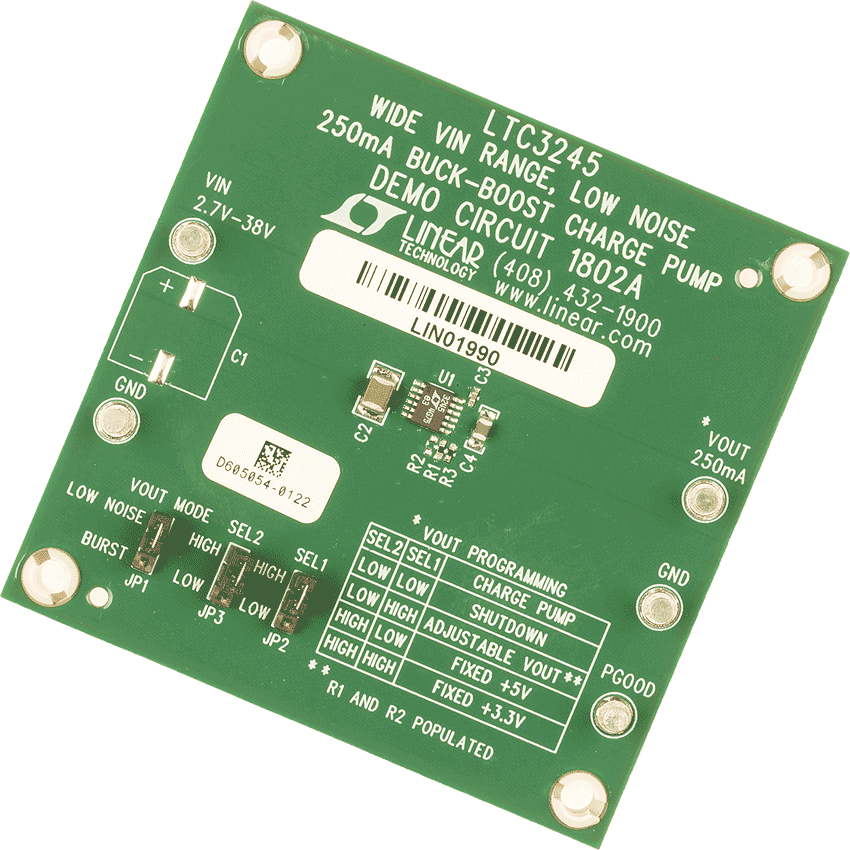

DC1802A

LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA

zoom

DC1802A

LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA

LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA

製品の詳細

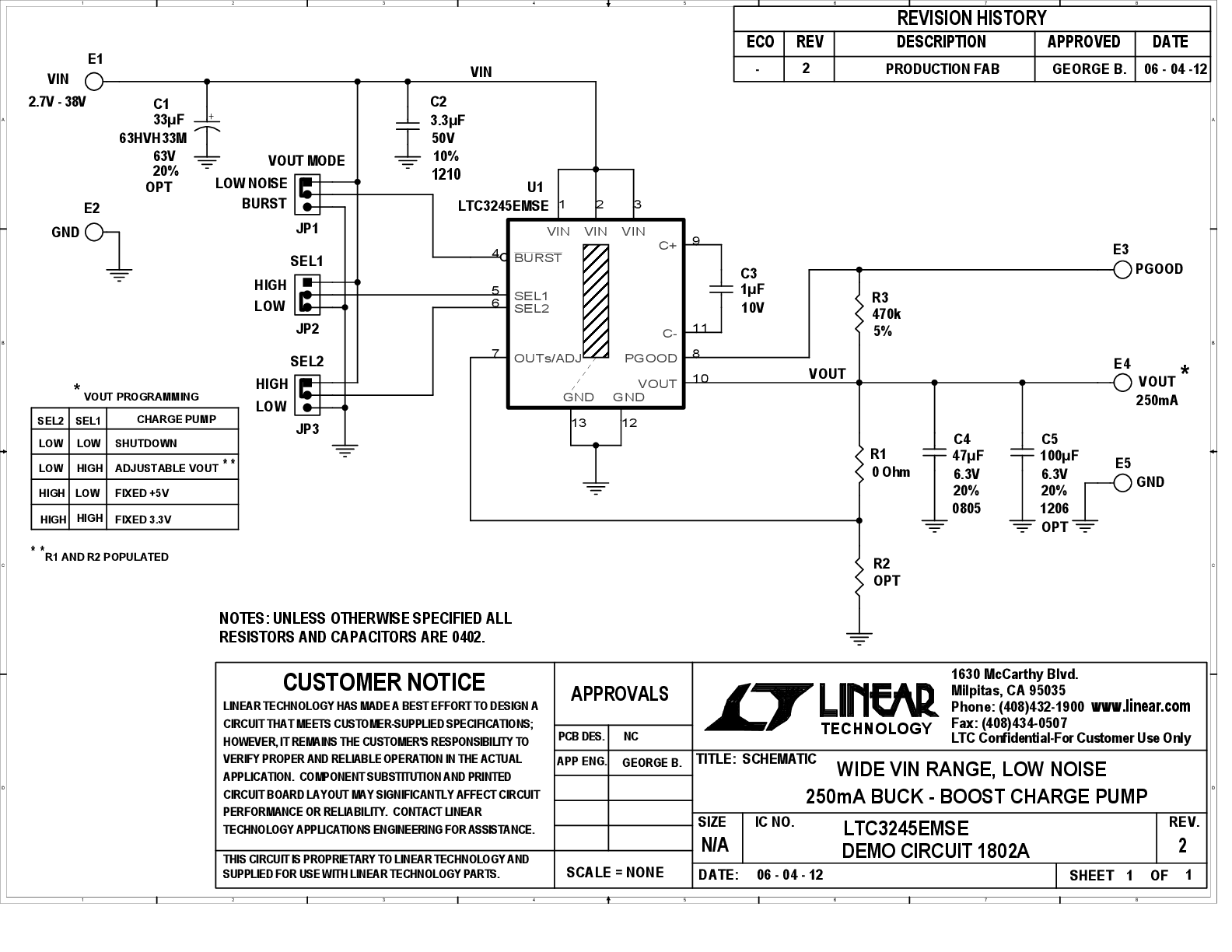

Demonstration circuit DC1802A is a wide VIN range, low noise, 250mA buck-boost charge pump featuring the LTC3245EMSE. It has an input supply range of 2.7V to 38V and provides a jumper-selectable 5V, 3.3V, or adjustable output (set to 1.2V) at 250mA.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
