LTC3206

I2CマルチディスプレイLEDコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

8 9, 2004 ellipse 日本語

LTC3206: I2CマルチディスプレイLEDコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 260.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.96
特長
  • 昇圧/直接接続フラクショナル・チャージ・ポンプにより、最大92%の効率を達成
  • 最大400mAの連続出力電流
  • メイン・ディスプレイ用1～6 LED、サブ・ディスプレイ用1～4 LED、RGB LEDディスプレイ向けに電流と調光を個別に制御
  • 2線I2C™シリアル・インターフェイスを使用してLED電流をプログラム可能
  • 1%のLED電流マッチング
  • 低ノイズ固定周波数動作
  • 最小の部品数
  • 自動ソフトスタートにより、突入電流を制限
  • 16の指数間隔調光状態により、メインおよびサブ・ディスプレイ向けに128:1の輝度範囲を提供
  • RGBディスプレイ向けに最大4096色の組み合わせが可能
  • 低い動作電流：IVIN = 180μA
  • 高さの低い小型の24ピン（4mm×4mm×0.75mm）QFNパッケージ
製品概要
show more Icon

LTC3206は高集積マルチディスプレイLEDコントローラです。このデバイスは高効率の低ノイズ・フラクショナル昇圧/直接接続チャージ・ポンプを内蔵し、メインおよびサブの白色LEDディスプレイとRGBカラーLEDディスプレイに電力を供給します。LTC3206はわずか4個の小型セラミック・コンデンサと2本の抵抗を使用するだけで、完全な3ディスプレイLED電源および電流コントローラを構成します。

メイン/サブおよびRGBディスプレイの最大電流は、個別に設定できます。各LEDの電流は内部電流ソースで制御されます。2線シリアル・インターフェイスを介してすべてのディスプレイの調光制御とON/OFF制御が可能です。2つの補助LEDピンは、メインまたはサブ・ディスプレイのいずれかに個別に割り当て可能です。赤（R）、緑（G）、青（B）の各LEDごとに16の調光状態を使用できるので、最大4096色の組み合わせが可能です。

LTC3206のチャージ・ポンプはVINとLED順電圧の状態に基づいて効率を最適化します。このデバイスは直接接続モードで起動し、イネーブルされたLED電流ソースのいずれかがドロップアウト状態になると、自動的に1.5x昇圧モードに切り換わります。内部回路によって、起動時やモード切換え時の突入電流や過度の入力ノイズを防止します。LTC3206は24ピン（4mm×4mm）QFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ワイヤレスPDA
  • マルチディスプレイ・ハンドヘルド機器
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.96
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3206

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/22/2007
English

LTC3206: I²C Multidisplay LED Controller Data Sheet

PDFファイルを開く

redirect
208.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 08/09/2004
日本語

LTC3206: I2CマルチディスプレイLEDコントローラ データシート

PDFファイルを開く

redirect
260.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 08/19/2010
English
DC749A - Demo Manual redirect icon

747.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R415 Reliability Data redirect icon

25.65 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

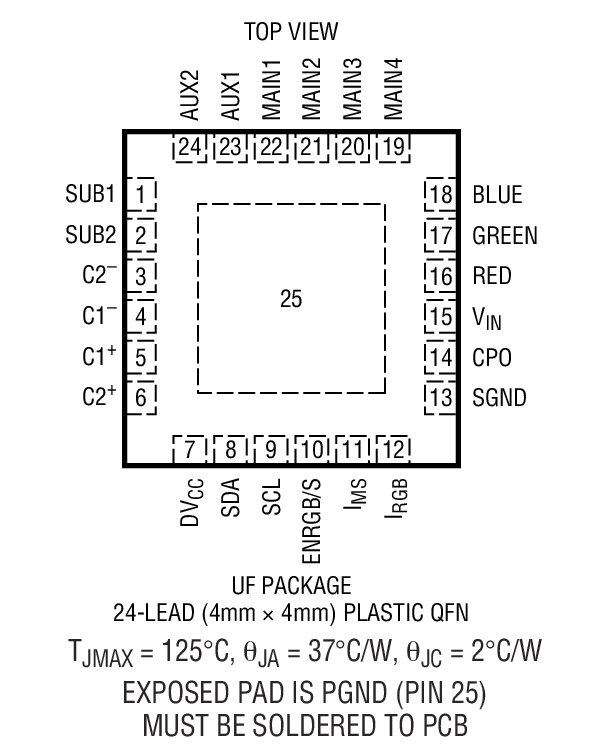

LTC3206EUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3206EUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3206EUF#PBF

製造中

LTC3206EUF#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3206EUF#PBF

製造中

LTC3206EUF#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ、 & マルチプレクサ2
LTC4311
popup image
Cart

製造中

低電圧I2C/SMBusアクセラレータ

LTC4317
popup image
Cart

製造中

デュアルI2C/SMBusアドレス変換器

デジタル温度センサー1
LTC2991
popup image
Cart

新規設計に推奨

I2C インタフェース搭載のオクタル電圧、電流、温度モニタ

製品モデル 製品ライフサイクル 詳細
LTC4311
popup image
Cart

製造中

低電圧I2C/SMBusアクセラレータ

LTC2991
popup image
Cart

新規設計に推奨

I2C インタフェース搭載のオクタル電圧、電流、温度モニタ

評価用キット 1

reference details image

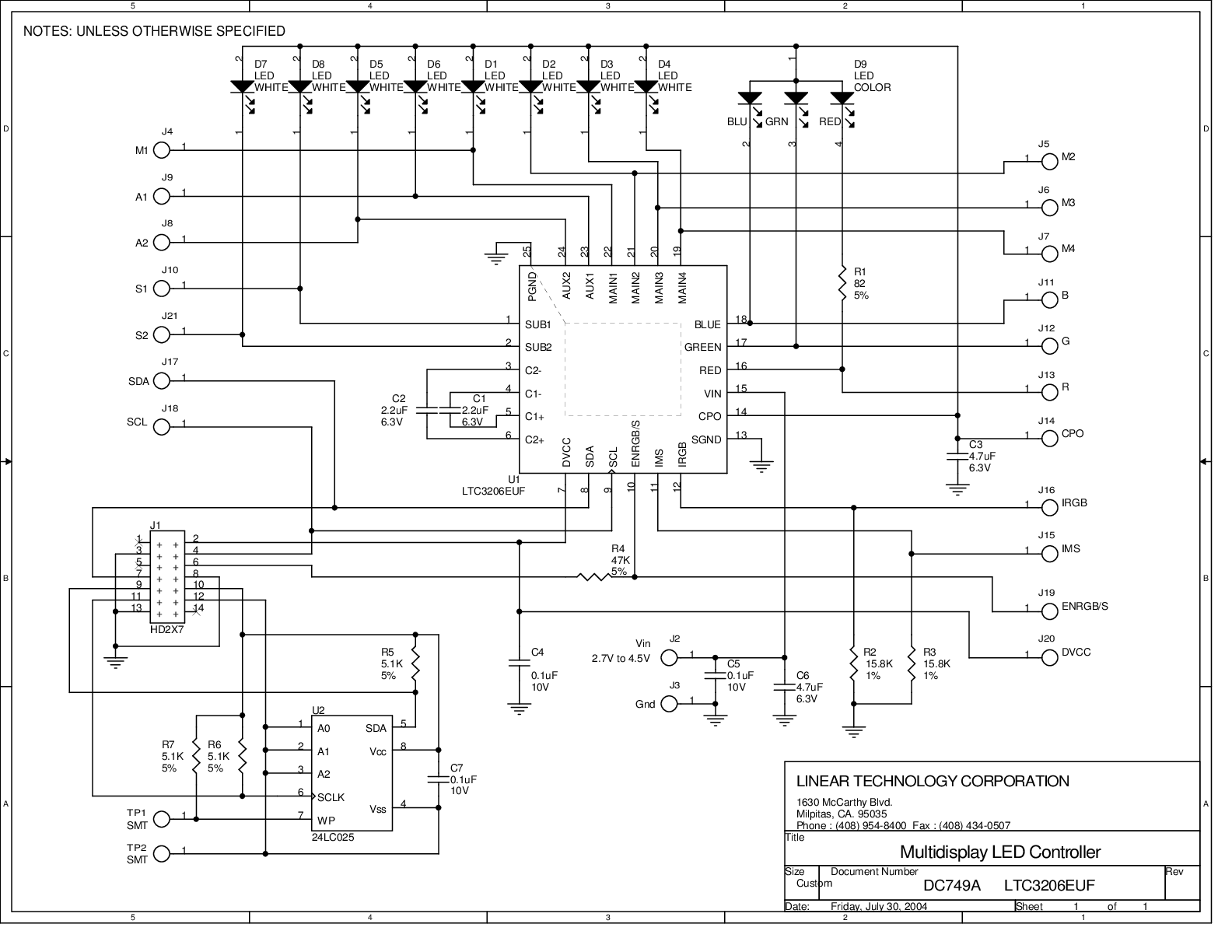

DC749A
