LTC3200

低ノイズ、安定化チャージ・ポンプDC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.18
特長
  • 低ノイズ、固定周波数動作
  • 出力電流:100mA
  • 固定5V±4%出力(LTC3200-5)または可変出力
  • VIN範囲:2.7V~4.5V
  • 自動ソフト・スタートによる突入電流の低減
  • スイッチング周波数:2MHz
  • インダクタ不要
  • シャットダウン時: ICC < 1μa
  • 8ピンMSOP(LTC3200)および6ピンSOT-23(LTC3200-5)パッケージで供給
製品概要
show more Icon

LTC3200/LTC3200-5は、低ノイズ、固定周波数のスイッチト・キャパシタ電圧ダブラです。2.7V~4.5Vの入力で動作し、最大100mAまでの出力電流の安定化出力電圧を供給します。外付け部品点数が少ない(VINとVOUTに1個のフライング・コンデンサと2個の小さなバイパス・コンデンサ)ため、小型バッテリ電源アプリケーションに最適です。

新しいチャージ・ポンプ・アーキテクチャは、無負荷まで固定スイッチング周波数を維持し、出力および入力の両方のリップルを低減します。LTC3200/LTC3200-5は、サーマル・シャットダウン機能を備えているため、VOUTからGNDに連続して短絡しても損傷することはありません。内蔵ソフト・スタート回路により、起動時の過剰な突入電流を防止します。

スイッチング周波数が高いため、小型セラミック・コンデンサを使用できます。また、低電流シャットダウン機能は、VINからの負荷を切り離して、消費電流を1μA以下に低減します。

LTC3200は8ピンMSOPパッケージで供給され、LTC3200-5は6ピンSOT-23で供給されます。


アプリケーション

  • 白色LEDバックライティング
  • リチウムイオン・バッテリ・バックアップ電源
  • ローカル3Vから5Vの変換
  • スマート・カード・リーダ
  • PCMCIAローカル5V電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3200EMS8#PBF
  • HTML
  • HTML
LTC3200EMS8#TRPBF
  • HTML
  • HTML
LTC3200ES6-5#TRMPBF
  • HTML
  • HTML
LTC3200ES6-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3200EMS8#PBF

製造中

LTC3200EMS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3200EMS8#PBF

製造中

LTC3200EMS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC366A

LTC3200EMS8 Demo Board | Regulated Charge Pump White LED Driver, 2.7V ≤ VIN ≤ 4.5V, IOUT Drives 6 Parallel LEDs

zoom

DC366A

LTC3200EMS8 Demo Board | Regulated Charge Pump White LED Driver, 2.7V ≤ VIN ≤ 4.5V, IOUT Drives 6 Parallel LEDs

LTC3200EMS8 Demo Board | Regulated Charge Pump White LED Driver, 2.7V ≤ VIN ≤ 4.5V, IOUT Drives 6 Parallel LEDs

製品の詳細

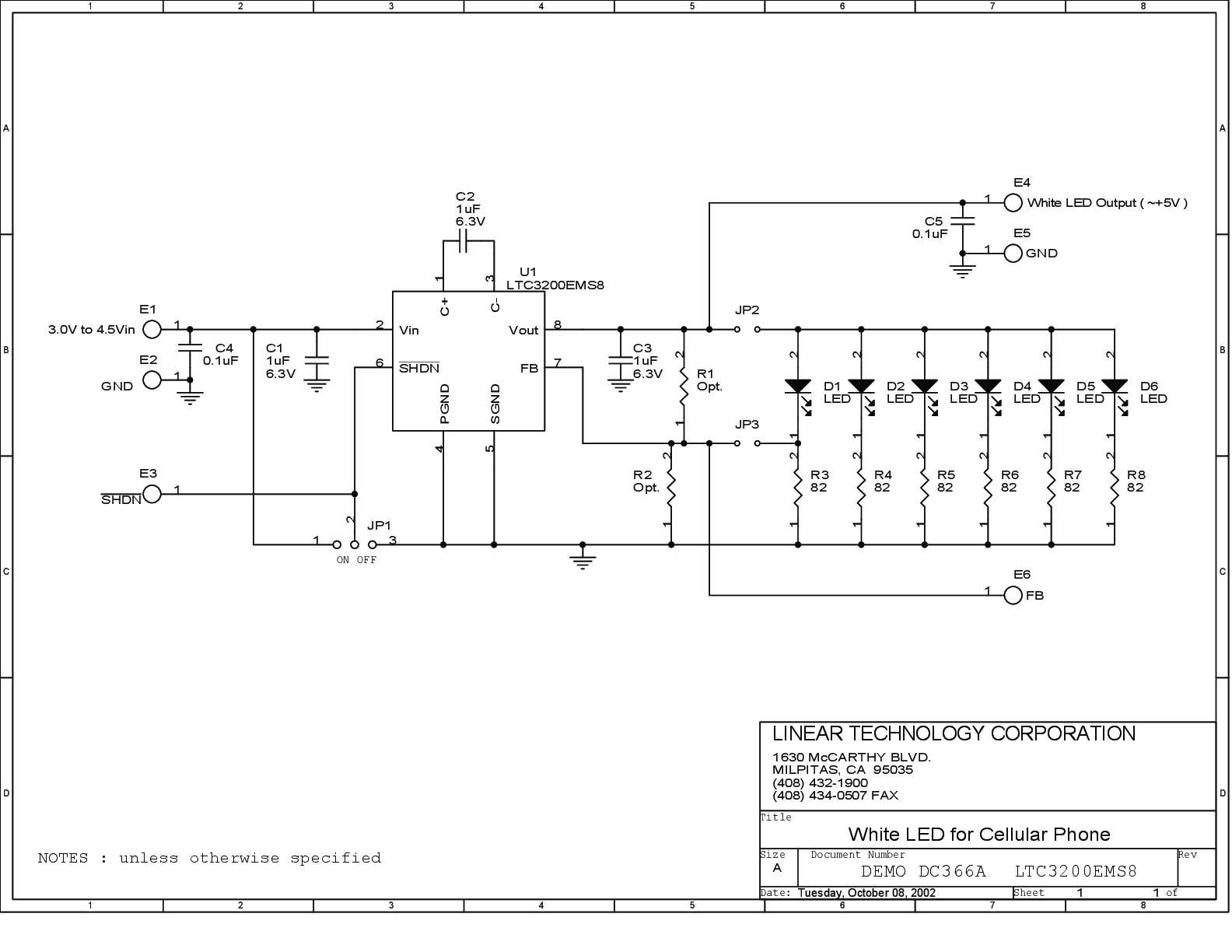

Demonstration Circuit 366A is a low noise constant frequency regulated charge pump featuring the 100mA output current LTC3200. The demo board accepts a 2.7V to 4.5V input voltage and drives six white LEDs in parallel, resulting in 16.6mA per LED. Ballast resistors are employed to provide more uniform light intensity fromr the paralleled LEDs.
