製品概要
機能と利点
- 高精度リファレンス内蔵
- 2.5Vフルスケール10ppm/°C (LTC2631-L)
- 4.096Vフルスケール10ppm/°C (LTC2631-H)
- 最大INL誤差：1LSB (LTC2631A-12)
- 双方向リファレンス：入力または10ppm/°C出力
- 400kHzのI2C™インタフェース
- 選択可能な9個のアドレス（LTC2631-Z）
- 低ノイズ：0.7mVP-P（0.1Hz～200kHz）
- 全温度範囲で単調性を保証
- 電源電圧範囲：2.7V～5.5V（LTC2631-L）
- 低消費電力動作：180μA（3V時）
- 最大1.8μAまで消費電流（電力）を減少（CおよびIグレード）
- ゼロスケールまたはミッドスケールにパワーオン・リセットを選択可能
- ダブルバッファ･データ･ラッチ
- -40℃～125℃での動作を保証（Hグレード）
- 8ピンTSOT-23（ThinSOT™）パッケージ
製品概要
LTC2631は、高精度、低ドリフトのリファレンスを8ピンTSOT-23パッケージに集積した、12、10および8ビット電圧出力D/Aコンバータ・ファミリです。単調性が保証されたレール･トゥ･レール出力バッファを内蔵しています。
LTC2631-Lは2.5Vのフルスケール出力を備え、2.7V～5.5Vの単電源で動作します。LTC2631-Hは4.096Vのフルスケール出力を備え、4.5V～5.5Vの単電源で動作します。REFピンでは10ppm/℃のリファレンス出力を供給できます。
各D/Aコンバータは外部リファレンス･モードでも動作可能で、このモードでREFピンに供給される電圧によってフルスケール出力が設定されます。
LTC2631 D/Aコンバータは、2線式のI2C互換シリアル・インタフェースを採用しています。LTC2631は標準モード（クロックレート：100kHz）と高速モード（クロックレート：400kHz）のいずれでも動作します。
LTC2631はパワーオン・リセット回路を内蔵しています。起動後にゼロスケールまたはミッドスケールにリセットするオプションが用意されています。
アプリケーション
- モバイル通信
- プロセス制御および産業用オートメーション
- 自動テスト装置
- 携帯機器
- 自動車
- 光通信
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

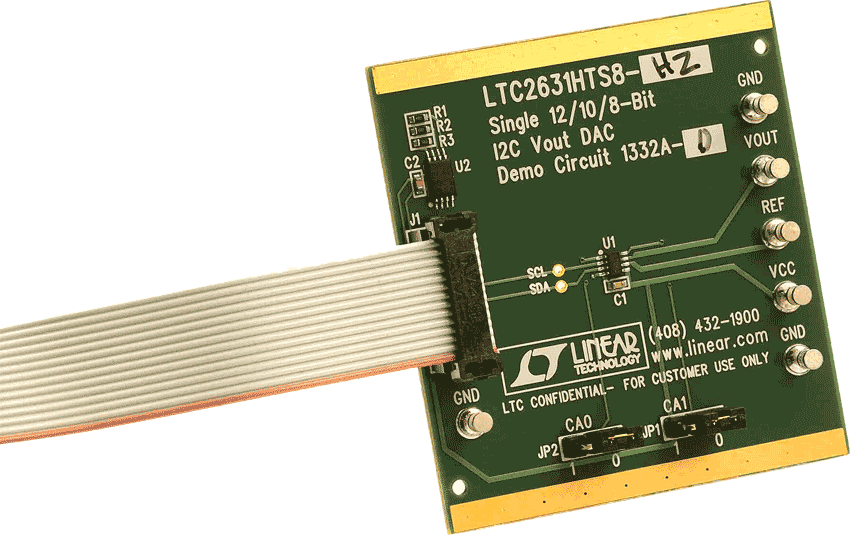

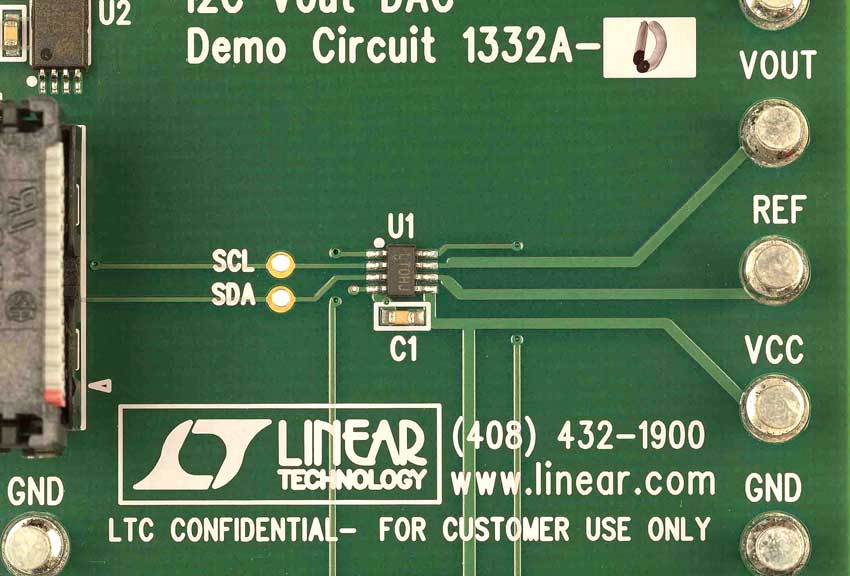

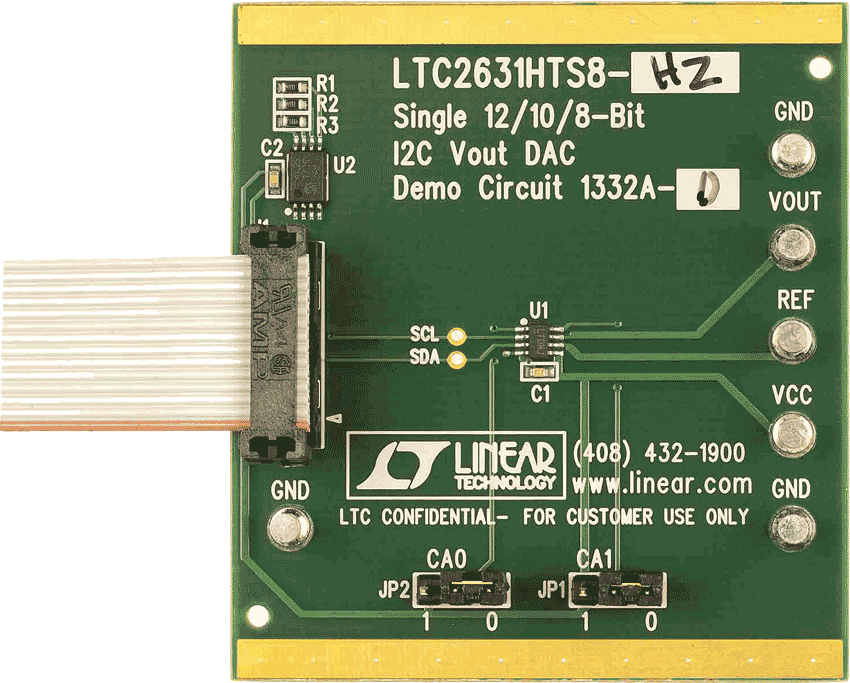

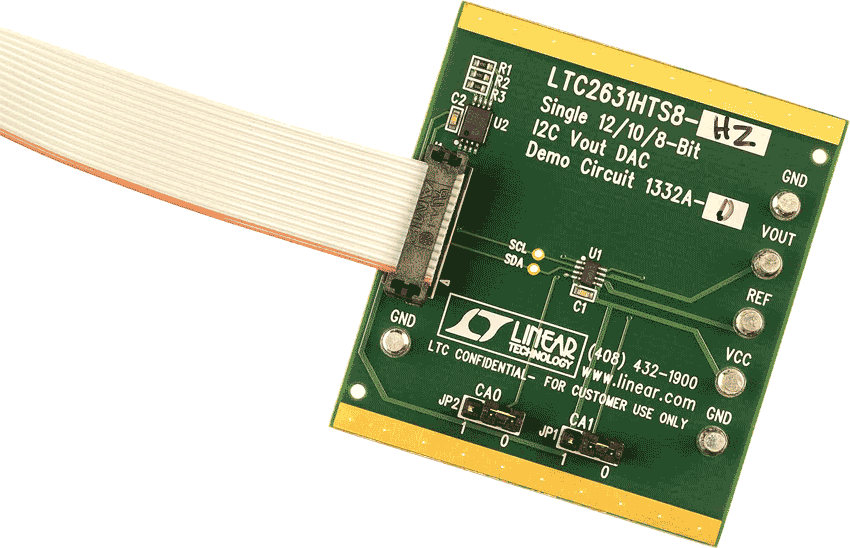

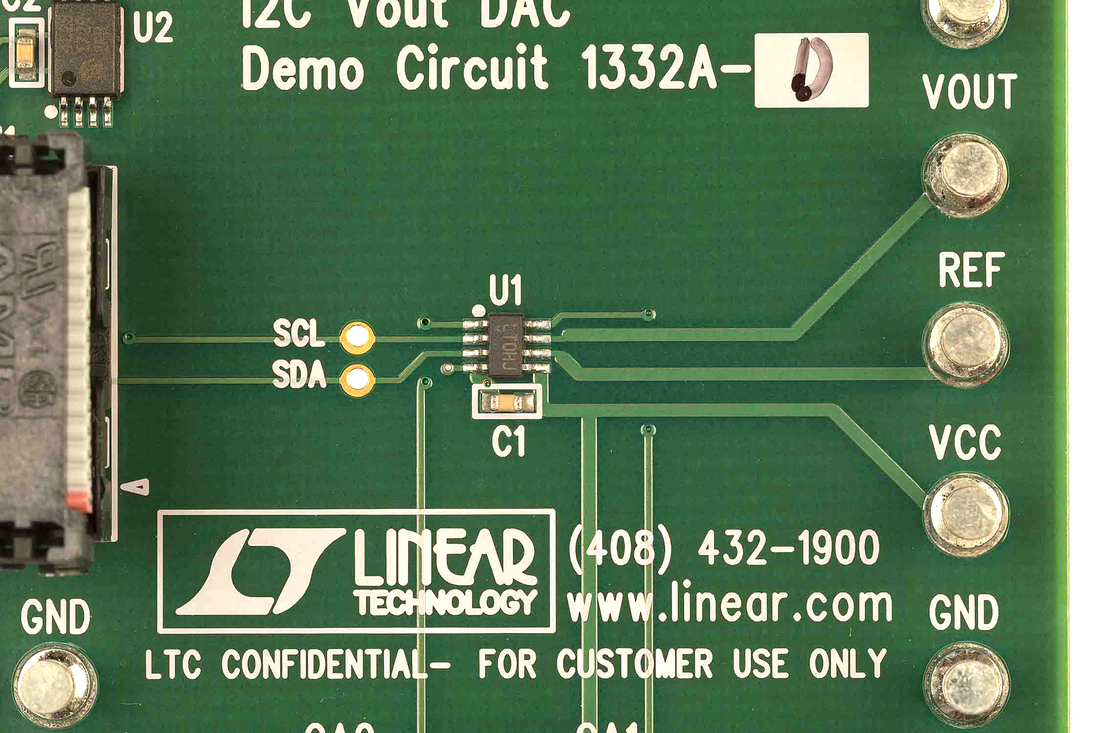

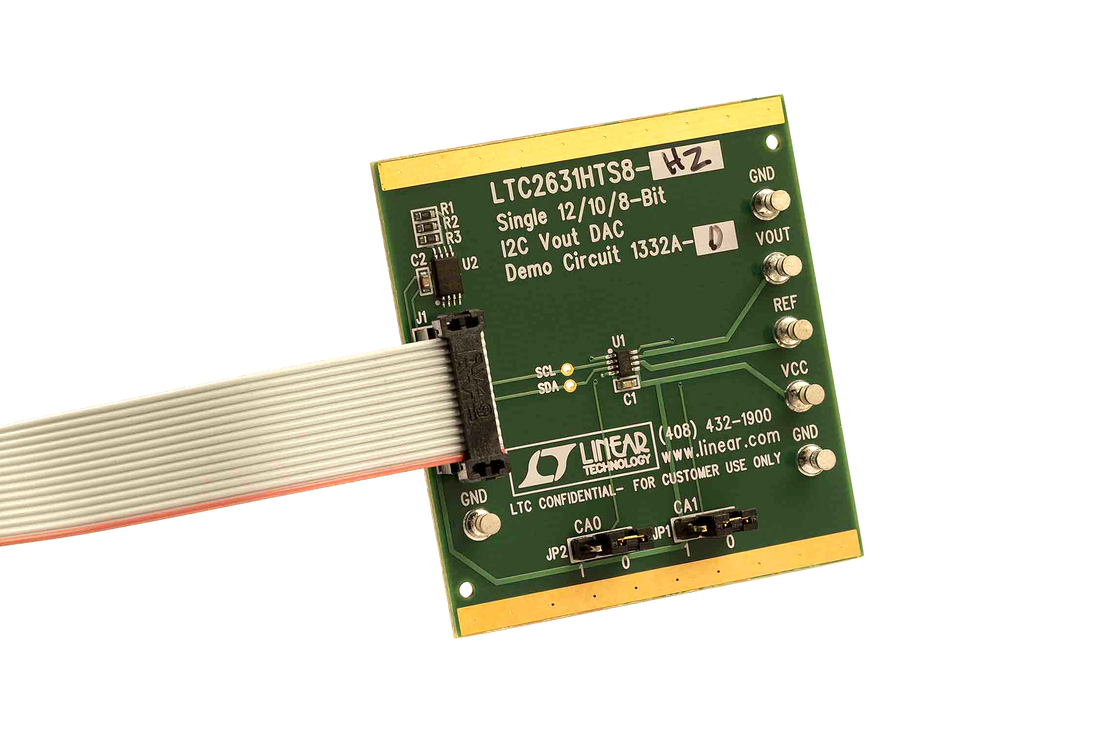

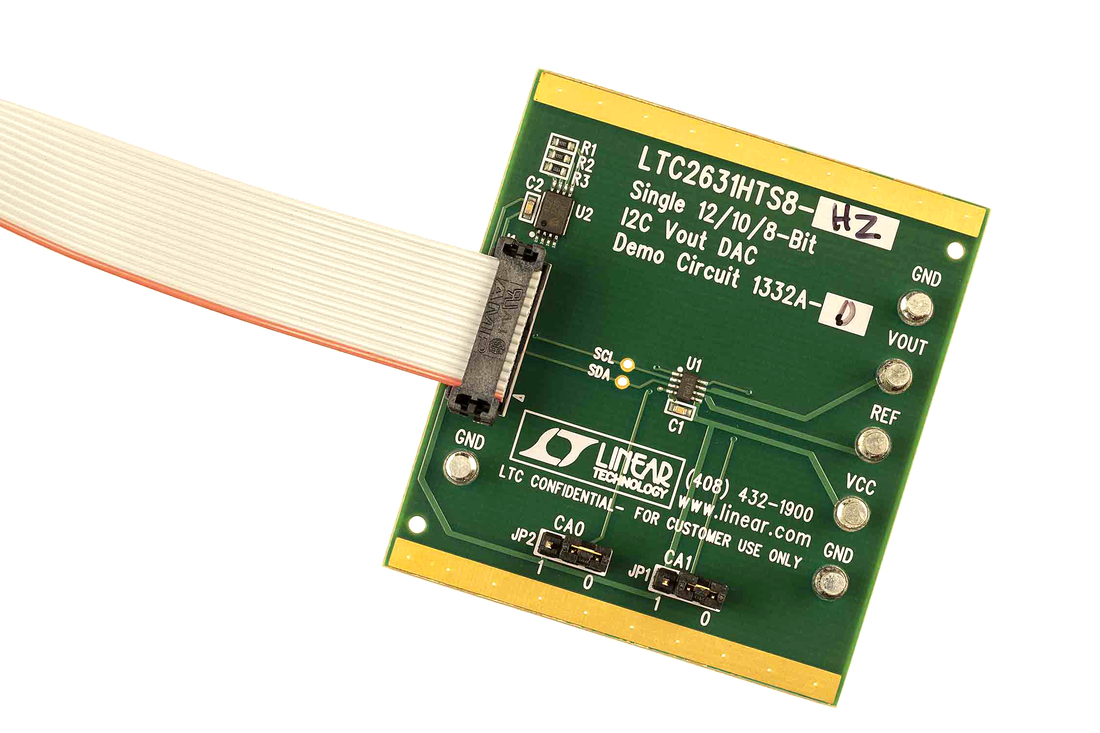

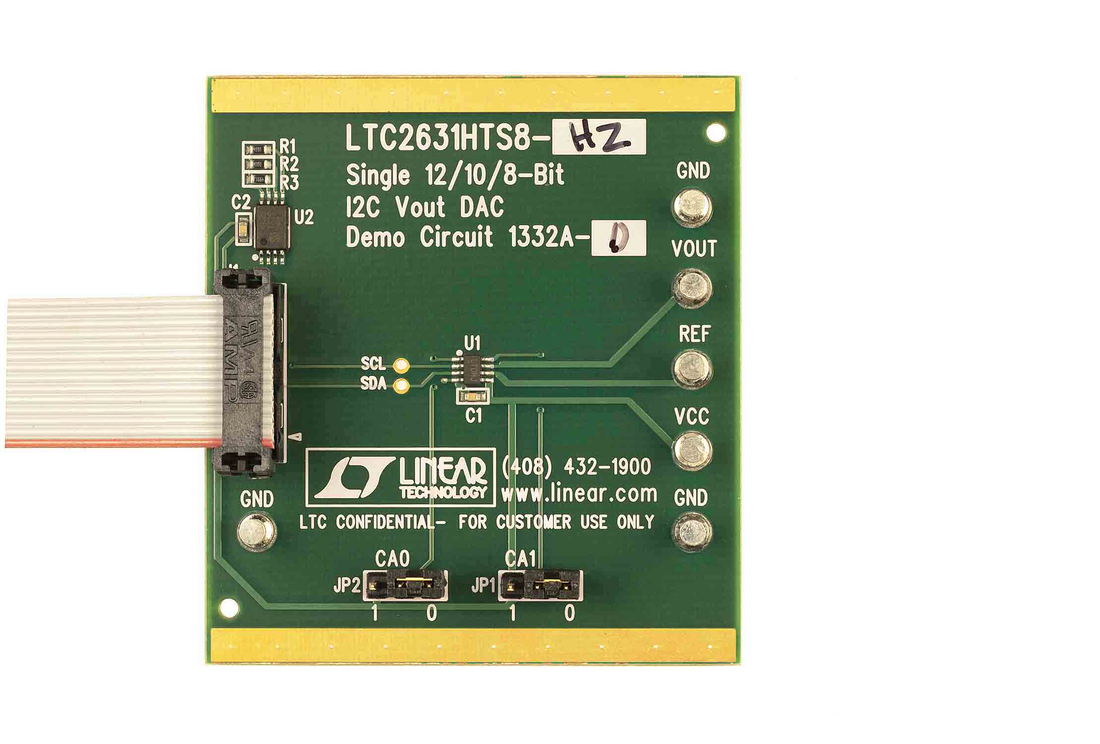

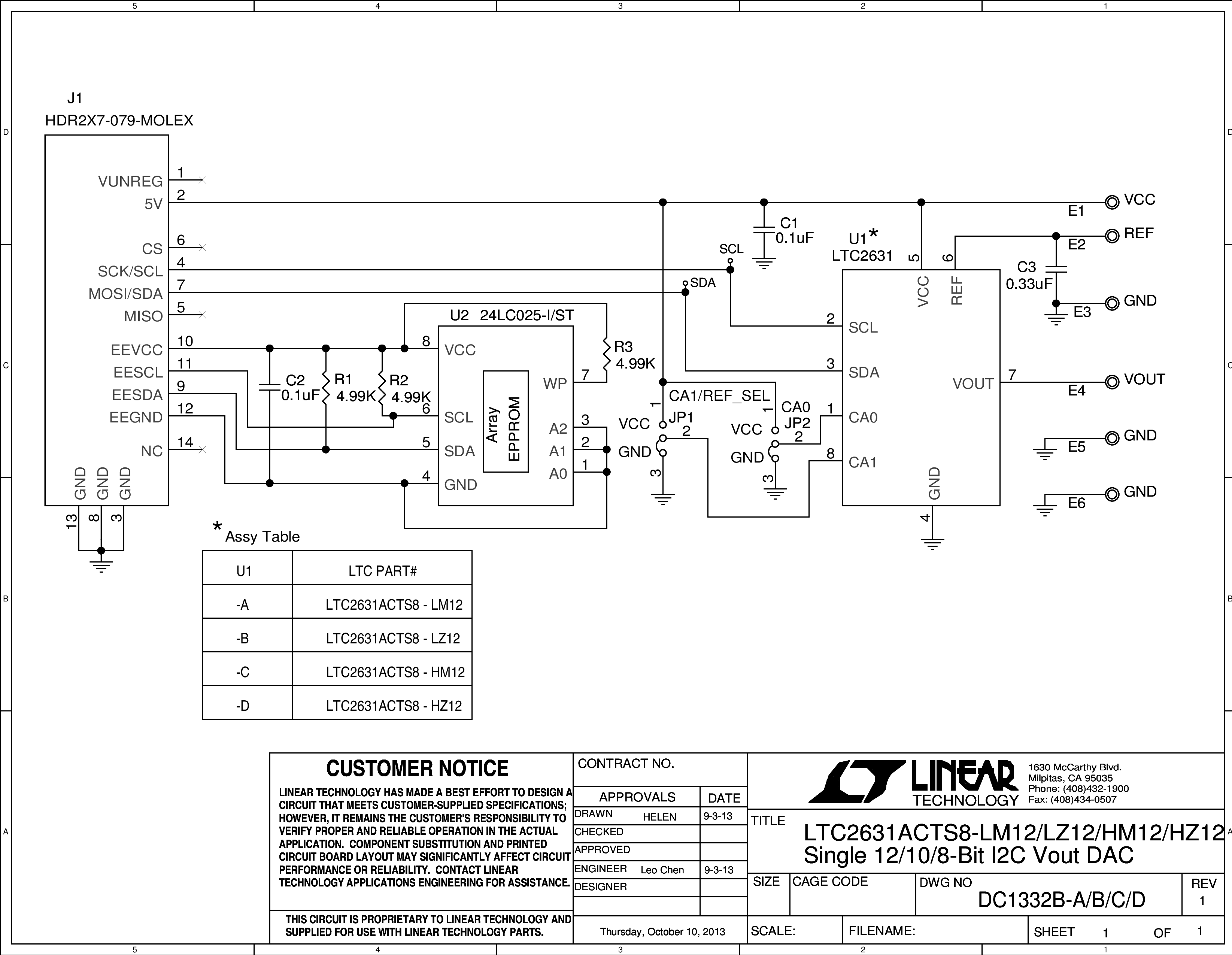

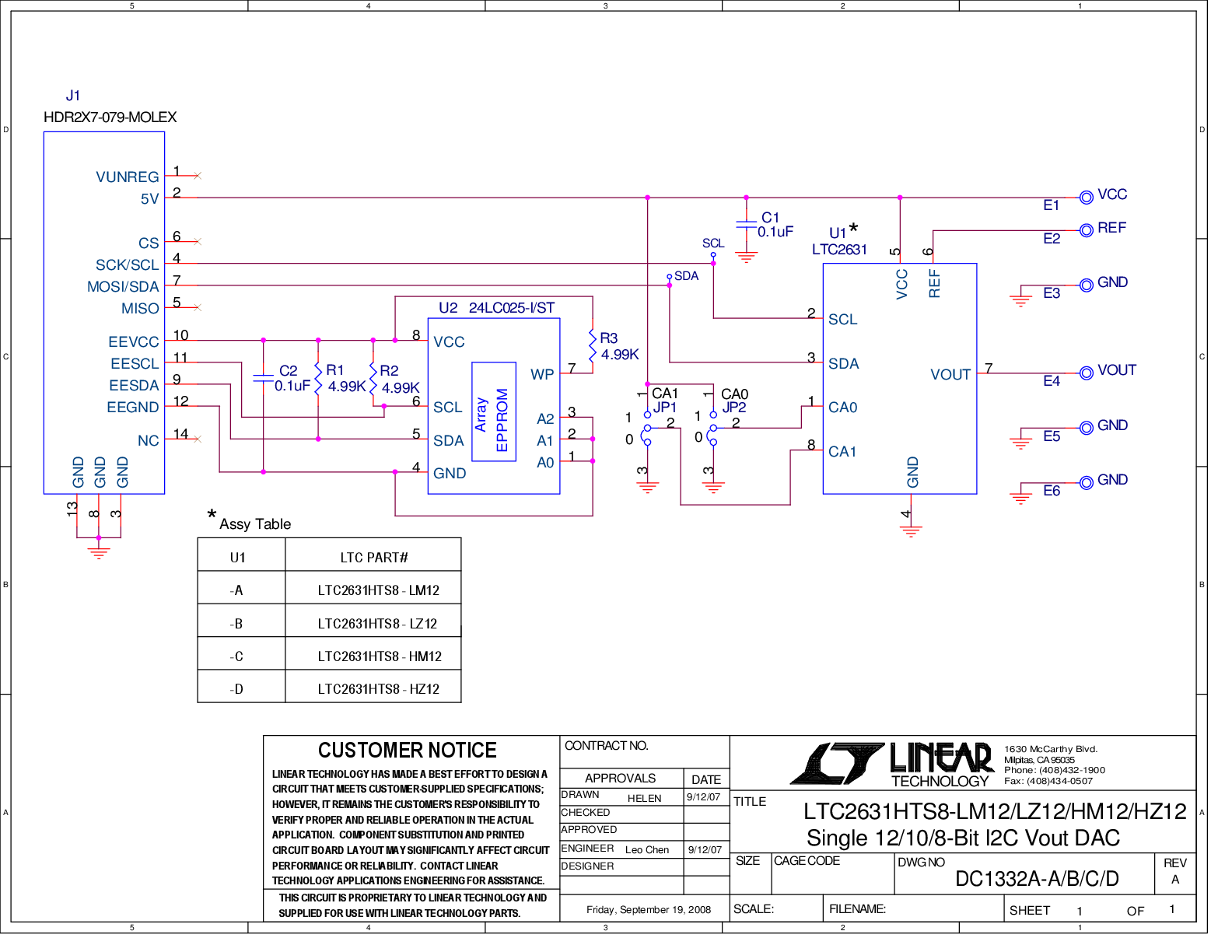

評価キット (4)
