LTC3130

静止電流が1.6μAの25V、600mA昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.01
特長
  • 入力電圧より高い、低い、または等しい出力電圧を安定化
  • 広い入力電圧範囲:2.4V ~25V、1V未満~25V(EXTVCC 入力を使用)
  • VOUTの電圧範囲:1V~25V
  • 可変出力電圧(LTC3130)
  • 選択可能な4つの固定出力電圧(LTC3130-1)
  • Burst Mode®動作での無負荷時の入力電流:1.2μA(VIN = 12V、VOUT = 5V)
  • 降圧モードでの出力電流:600mA
  • ピンで選択可能な850mA/450mAの電流制限(LTC3130)
  • 効率:最大95%
  • ピンで選択可能なBurst Mode 動作
  • 超低ノイズPWM周波数:1.2MHz
  • 高精度のRUNピンしきい値
  • パワーグッド・インジケータ
  • プログラム可能な最大電力点制御
  • シャットダウン時のIQ:500nA
  • 熱特性が改善された20ピン3mm×4mm QFNパッケージおよび16ピンMSOPパッケージ
製品概要
show more Icon

LTC3130/LTC3130-1は、広い入力電圧および出力電圧の範囲を備える高効率、低ノイズの昇降圧コンバータです。軽負荷時に高い効率で動作させるため、Burst Mode動作を選択して、静止電流をわずか1.6μAに減少させることができます。コンバータの起動は、わずか7.5μWの電源から実現されます。

LTC3130/LTC3130-1は、超低ノイズの1.2MHz PWMアーキテクチャを採用しています。このアーキテクチャでは、小型で高さの低いインダクタおよびセラミック・コンデンサを使用できるようにすることで、ソリューションの実装面積を最小限に抑えています。ループ補償回路およびソフトスタート回路を内蔵しているので、外付け部品数を削減し、設計が簡単です。このデバイスは、レギュレータのターンオンを予測可能にする高精度のRUNピンコンパレータしきい値と、太陽電池パネルなどの理想的ではない電源から最大の電力を確実に抽出する最大電力点制御(MPPC)機能を備えています。LTC3130-1は、選択可能な4つの固定出力電圧を提供するために、分圧器を内蔵しています。

その他の機能は、パワーグッド出力、外部VCC入力、サーマル・シャットダウンなどです。

LTC3130およびLTC3130-1は、熱特性が改善された3mm×4mmの20ピンQFNパッケージおよび16ピンMSOPパッケージで供給されます。


アプリケーション

  • 長寿命のバッテリ駆動計器
  • 携帯軍用無線
  • 低消費電力センサ
  • 太陽電池パネルのポスト・レギュレータ/ 充電器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3130EMSE#PBF
  • HTML
  • HTML
LTC3130EMSE#TRPBF
  • HTML
  • HTML
LTC3130EMSE-1#PBF
  • HTML
  • HTML
LTC3130EMSE-1#TRPBF
  • HTML
  • HTML
LTC3130EUDC#PBF
  • HTML
  • HTML
LTC3130EUDC#TRPBF
  • HTML
  • HTML
LTC3130EUDC-1#PBF
  • HTML
  • HTML
LTC3130EUDC-1#TRPBF
  • HTML
  • HTML
LTC3130IMSE#PBF
  • HTML
  • HTML
LTC3130IMSE#TRPBF
  • HTML
  • HTML
LTC3130IMSE-1#PBF
  • HTML
  • HTML
LTC3130IMSE-1#TRPBF
  • HTML
  • HTML
LTC3130IUDC#PBF
  • HTML
  • HTML
LTC3130IUDC#TRPBF
  • HTML
  • HTML
LTC3130IUDC-1#PBF
  • HTML
  • HTML
LTC3130IUDC-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3130EMSE#PBF

製造中

LTC3130EMSE#TRPBF

製造中

LTC3130EMSE-1#PBF

製造中

LTC3130EMSE-1#TRPBF

製造中

LTC3130IMSE#PBF

製造中

LTC3130IMSE#TRPBF

製造中

LTC3130IMSE-1#PBF

製造中

LTC3130IMSE-1#TRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3130EMSE#PBF

製造中

LTC3130EMSE#TRPBF

製造中

LTC3130EMSE-1#PBF

製造中

LTC3130EMSE-1#TRPBF

製造中

LTC3130EUDC#PBF

製造中

LTC3130EUDC#TRPBF

製造中

LTC3130EUDC-1#PBF

製造中

LTC3130EUDC-1#TRPBF

製造中

LTC3130IMSE#PBF

製造中

LTC3130IMSE#TRPBF

製造中

LTC3130IMSE-1#PBF

製造中

LTC3130IMSE-1#TRPBF

製造中

LTC3130IUDC#PBF

製造中

LTC3130IUDC#TRPBF

製造中

LTC3130IUDC-1#PBF

製造中

LTC3130IUDC-1#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3130EMSE#PBF

製造中

LTC3130EMSE#TRPBF

製造中

LTC3130EMSE-1#PBF

製造中

LTC3130EMSE-1#TRPBF

製造中

LTC3130IMSE#PBF

製造中

LTC3130IMSE#TRPBF

製造中

LTC3130IMSE-1#PBF

製造中

LTC3130IMSE-1#TRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTC3130EMSE#PBF

製造中

LTC3130EMSE#TRPBF

製造中

LTC3130EMSE-1#PBF

製造中

LTC3130EMSE-1#TRPBF

製造中

LTC3130EUDC#PBF

製造中

LTC3130EUDC#TRPBF

製造中

LTC3130EUDC-1#PBF

製造中

LTC3130EUDC-1#TRPBF

製造中

LTC3130IMSE#PBF

製造中

LTC3130IMSE#TRPBF

製造中

LTC3130IMSE-1#PBF

製造中

LTC3130IMSE-1#TRPBF

製造中

LTC3130IUDC#PBF

製造中

LTC3130IUDC#TRPBF

製造中

LTC3130IUDC-1#PBF

製造中

LTC3130IUDC-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

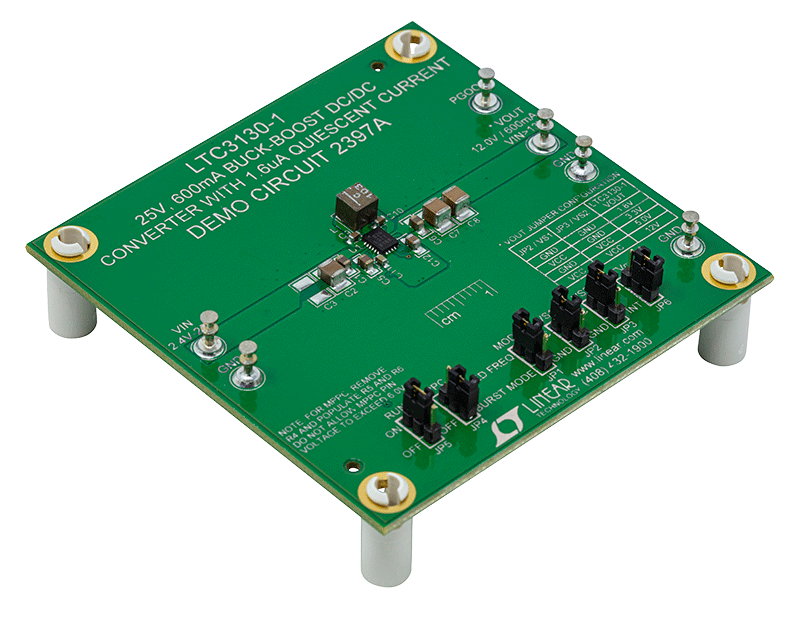

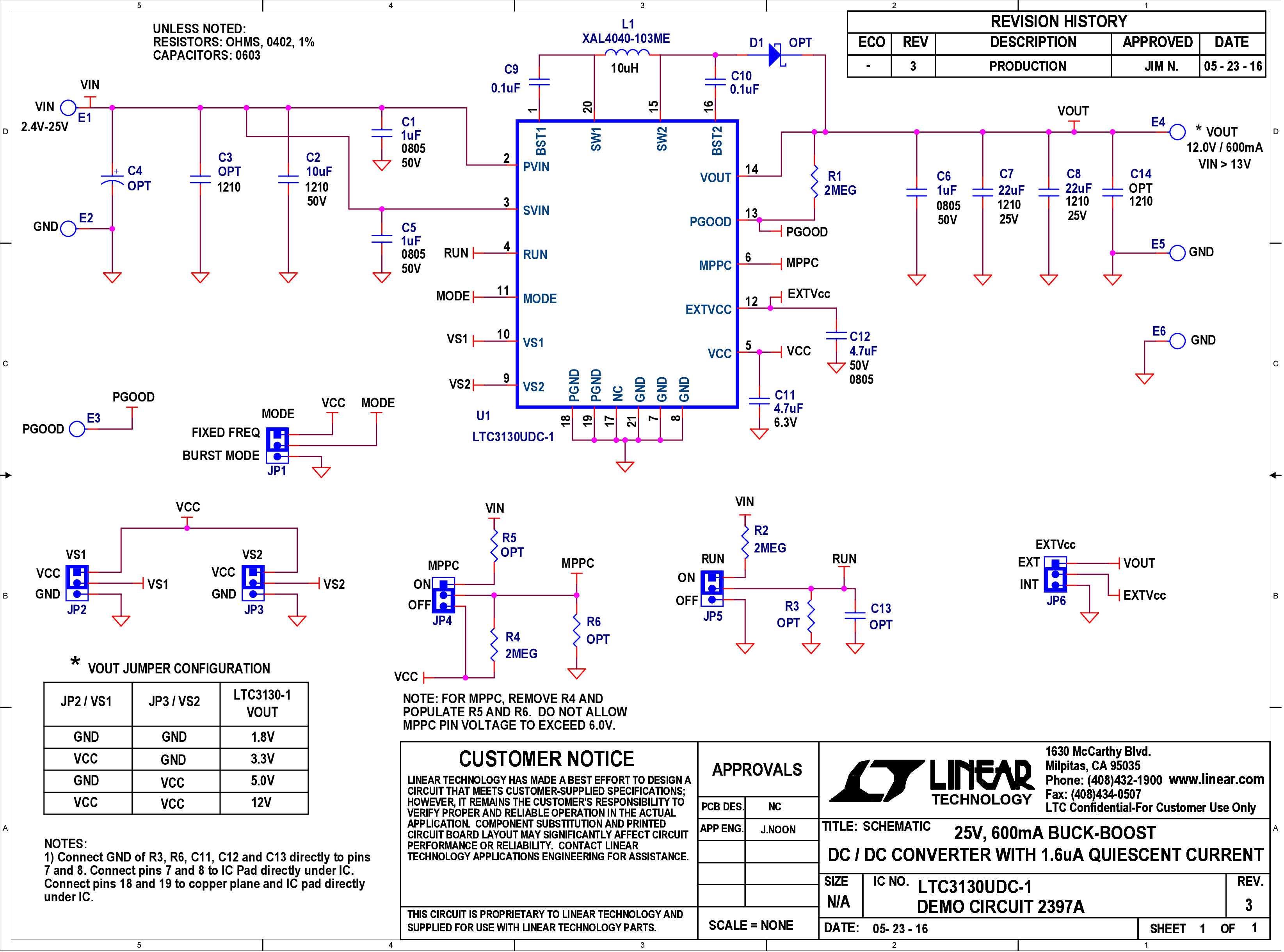

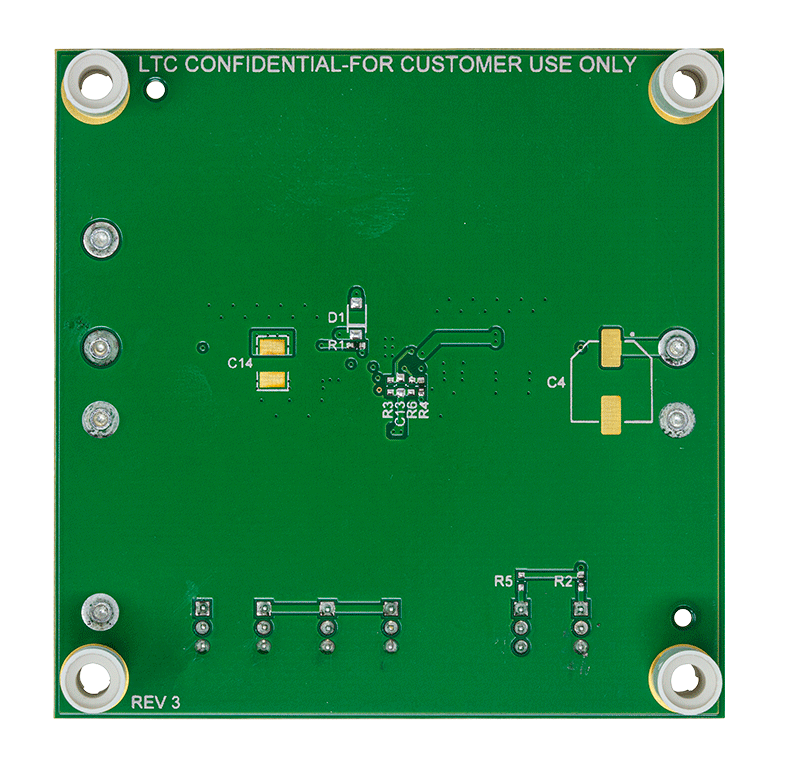

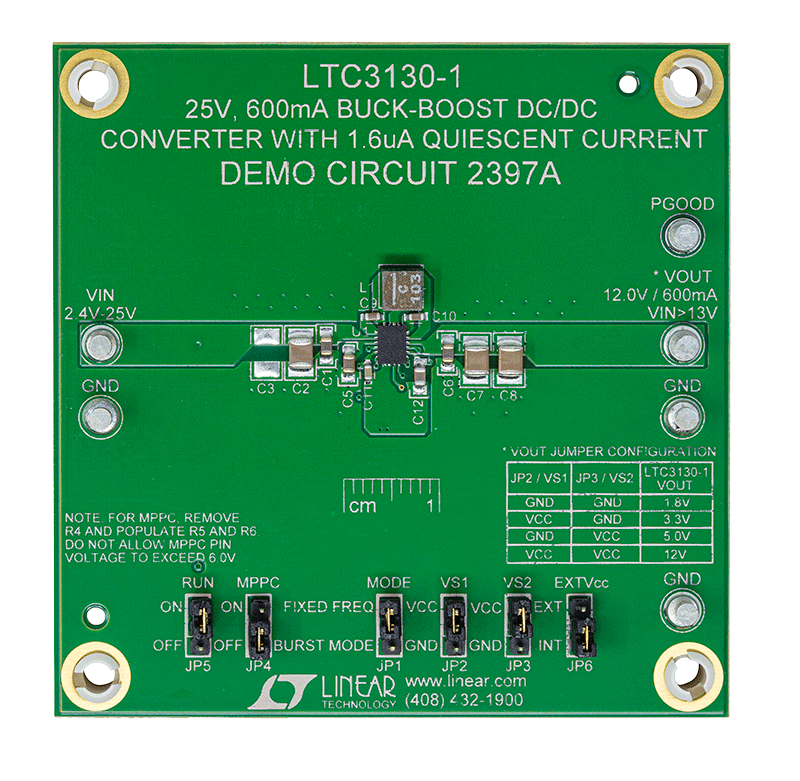

DC2397A

LTC3130EUD-1 Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 1.8V/3.3V/5V/12V @ 600mA

zoom

DC2397A

LTC3130EUD-1 Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 1.8V/3.3V/5V/12V @ 600mA

LTC3130EUD-1 Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 1.8V/3.3V/5V/12V @ 600mA

製品の詳細

Demonstration circuit 2397A features the LTC3130-1, a wide input voltage, wide output voltage operating range, high efficiency, low noise monolithic DC/DC buck-boost converter that provides 600mA of output current when in buck mode.


The LTC3130-1 has 4-pin selectable output voltages (1.8V, 3.3V, 5V and 12V) and operates from input voltages of 2.4V to 25V. The LTC3130-1 incorporates a proprietary low noise switching algorithm which optimizes efficiency with input voltages above, below, or equal to the output voltage and ensures seamless transitions between operating modes.

reference details image

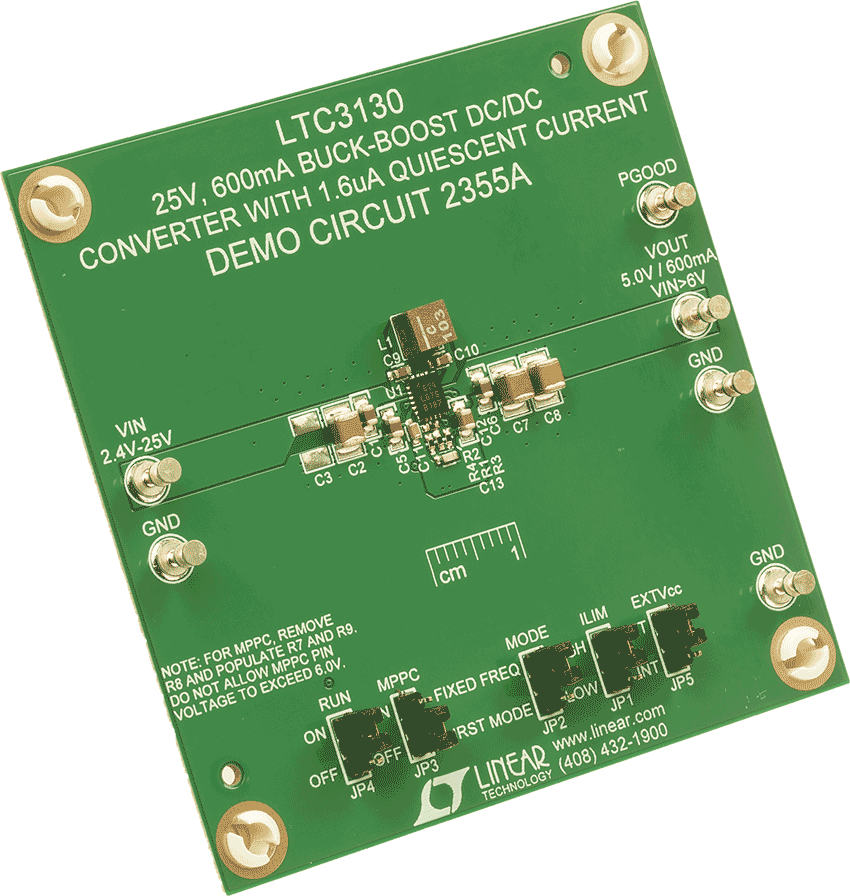

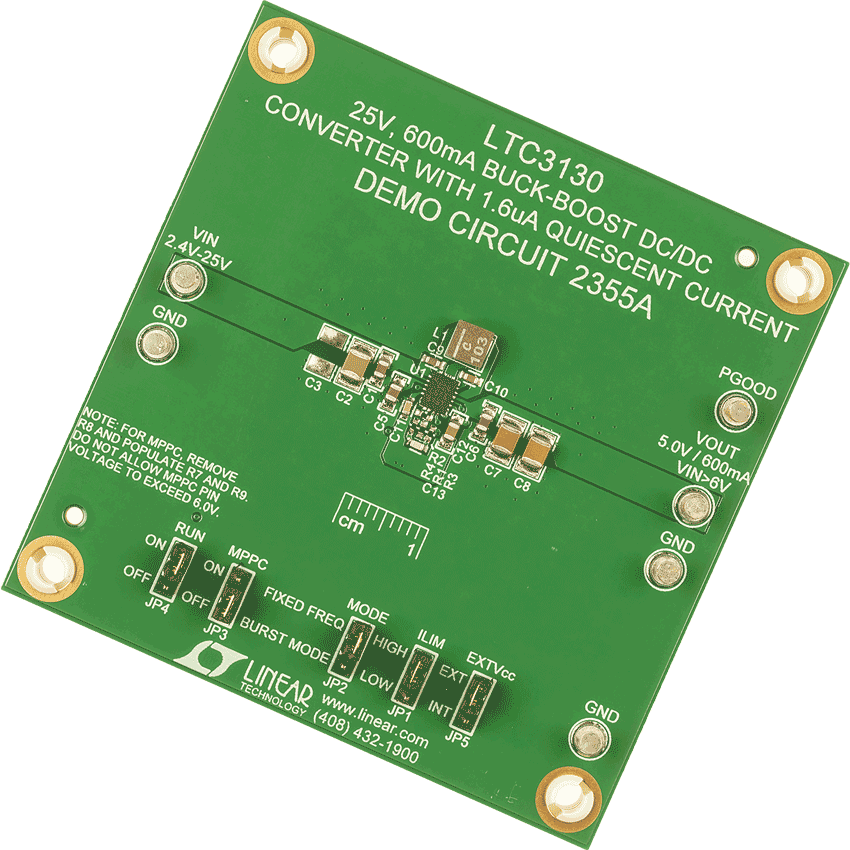

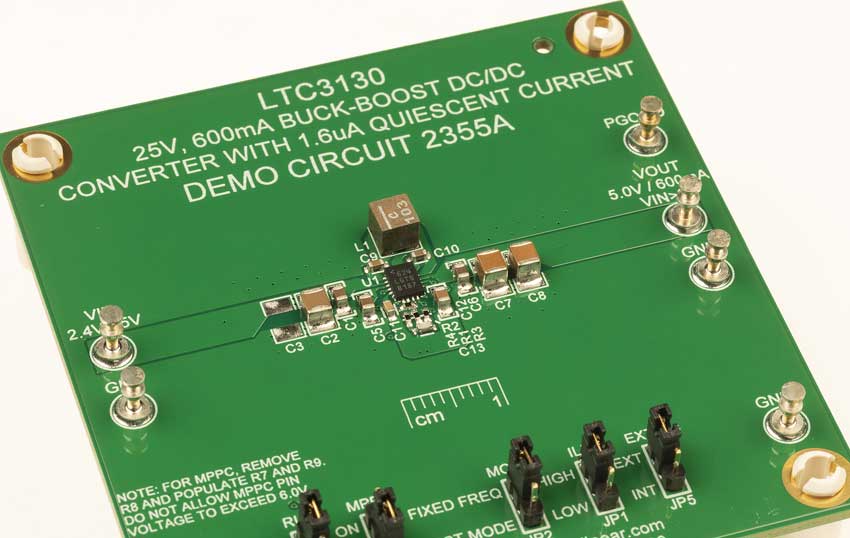

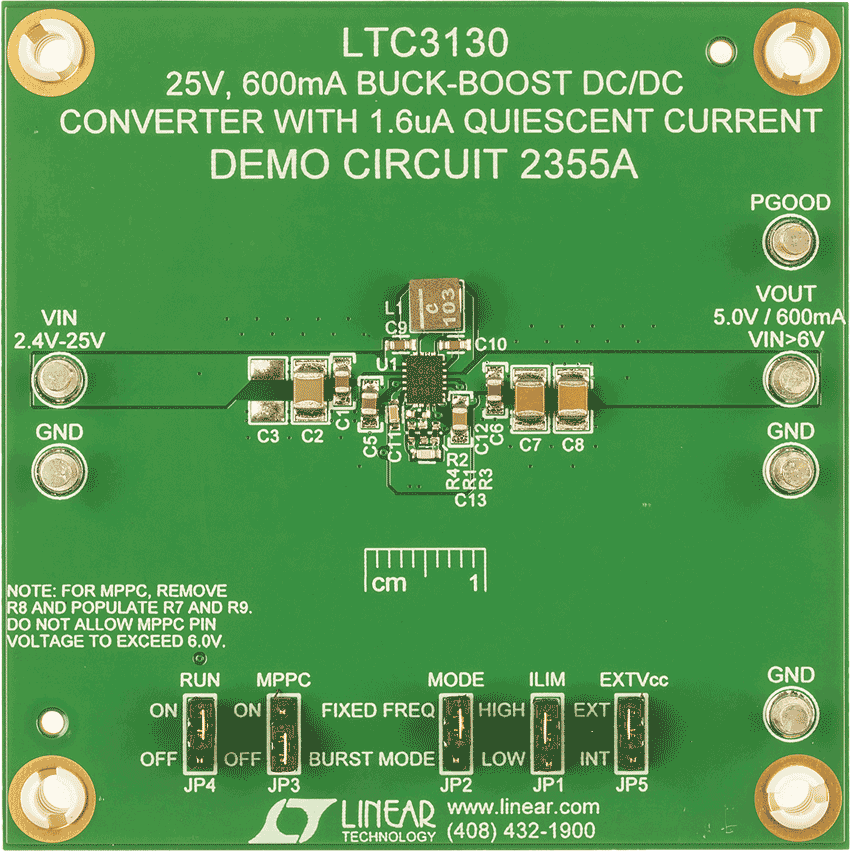

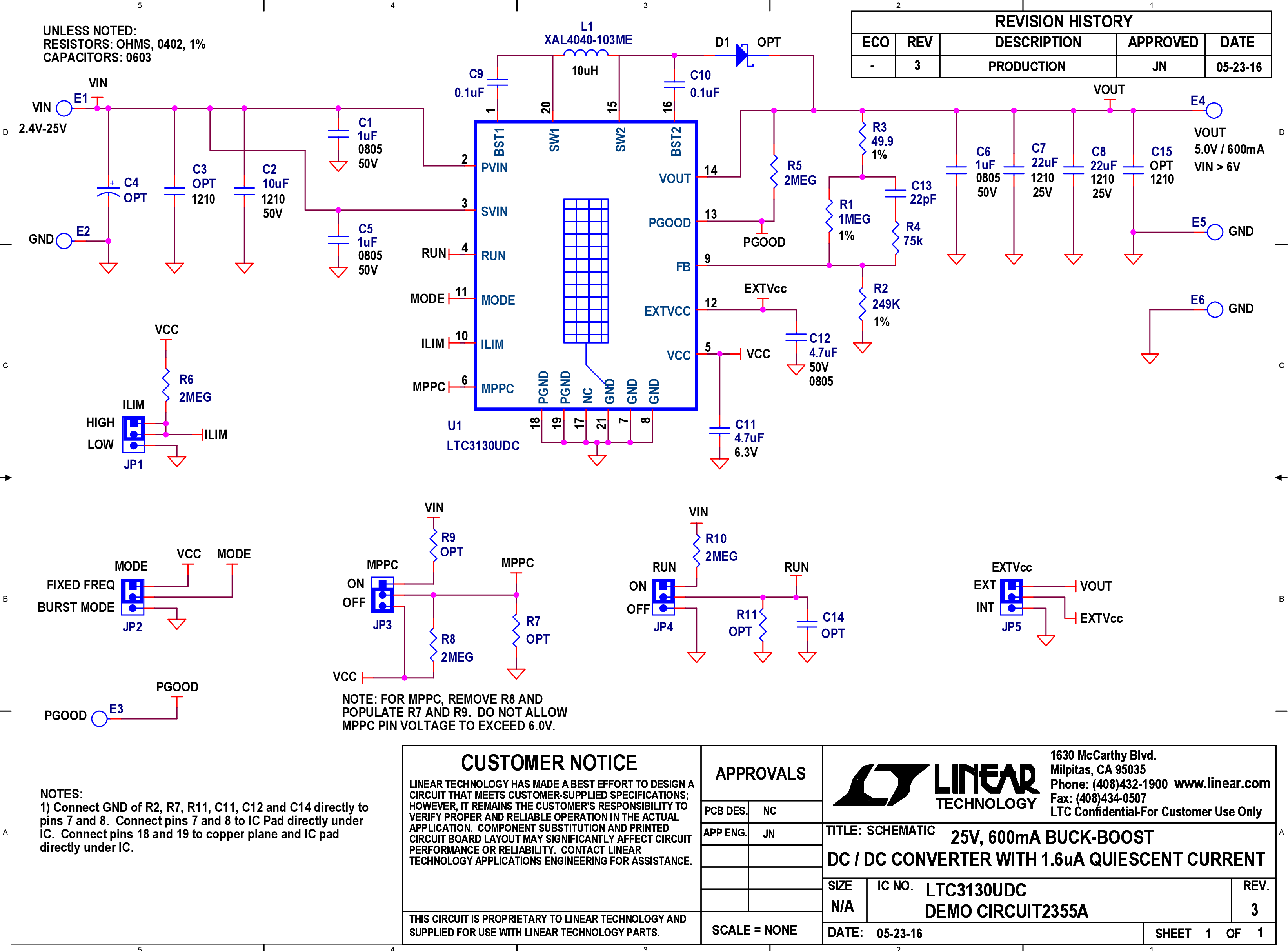

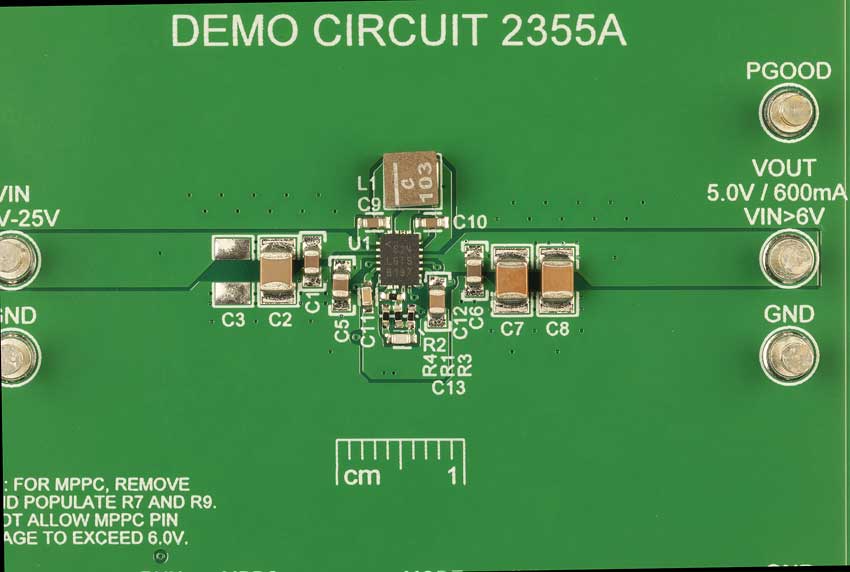

DC2355A

LTC3130EUD Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 5V @ 600mA

zoom

DC2355A

LTC3130EUD Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 5V @ 600mA

LTC3130EUD Demo Board | Synchronous Buck-Boost, 2.4V ≤ VIN ≤ 25V, VOUT = 5V @ 600mA

製品の詳細

Demonstration Circuit 2355A features the LTC3130, a wide input voltage, wide output voltage operating range, high efficiency, low noise monolithic DC/DC buck-boost converter that can provide up to 600mA output current in buck mode.


The LTC3130 operates from input voltages of 2.4V to 25V. The demo board has been designed with the adjustable output voltage set to 5V. The LTC3130 incorporates a proprietary low noise switching algorithm which optimizes efficiency with input voltages above, below or equal to the output voltage and ensures seamless transitions between operating modes.
