LTC3111

15V、1.5A同期整流式昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.19
機能
  • 出力電圧より高い、低い、または等しい入力電圧で出力電圧を安定化
  • 入力および出力電圧範囲:2.5V~15V
  • 1.5Aの連続出力電流:VIN ≥ 5V、VOUT = 5V、PWMモード
  • 単一インダクタ構成
  • 高精度のRUNピンしきい値
  • 効率:最大95%
  • 800kHzのスイッチング周波数、600kHz~1.5MHzの範囲で同期可能
  • Burst Mode®動作時の無負荷時静止電流:49μA
  • シャットダウン時の出力切断
  • シャットダウン電流:1μA未満
  • 内部ソフトスタート
  • 熱特性が改善された小型14ピン(3mm × 4mm × 0.75mm)DFNパッケージおよび16ピンMSOPパッケージ
製品概要
show more Icon

LTC3111は、入力および出力電圧範囲の広い固定周波数同期整流式昇降圧DC/DCコンバータです。独自の4スイッチ・シングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧から低ノイズで継ぎ目のない動作を実現します。

LTC3111は入力および出力電圧範囲が2.5V~15Vと広いので、1セルまたは複数セルのバッテリ、バックアップ・コンデンサ、ACアダプタなどのさまざまな電源アプリケーションに適しています。RDS(ON)の小さなNチャネルMOSFETスイッチを内蔵しており、PWM動作とBurst Mode動作を選択可能なので、広範な動作条件にわたって高い効率を実現します。

高精度のRUNピンにより、コンバータのオンしきい値電圧をユーザが設定できます。このほかに、短絡保護、内部ソフトスタート、サーマル・シャットダウンなどの特長を備えています。

LTC3111は、熱特性が改善された14ピン(3mm × 4mm × 0.75mm)DFNパッケージおよび16ピンMSOPパッケージで供給されます。


アプリケーション

  • 1セル、2セルまたは3セルのリチウムイオン・バッテリ、マルチセルのアルカリ/NiMHバッテリによる3.3Vまたは5Vの供給
  • RFトランスミッタ
  • 軍用、産業用電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3111EDE#PBF
  • HTML
  • HTML
LTC3111EDE#TRPBF
  • HTML
  • HTML
LTC3111EMSE#PBF
  • HTML
  • HTML
LTC3111EMSE#TRPBF
  • HTML
  • HTML
LTC3111HDE#PBF
  • HTML
  • HTML
LTC3111HDE#TRPBF
  • HTML
  • HTML
LTC3111HMSE#PBF
  • HTML
  • HTML
LTC3111HMSE#TRPBF
  • HTML
  • HTML
LTC3111IDE#PBF
  • HTML
  • HTML
LTC3111IDE#TRPBF
  • HTML
  • HTML
LTC3111IMSE#PBF
  • HTML
  • HTML
LTC3111IMSE#TRPBF
  • HTML
  • HTML
LTC3111MPDE#PBF
  • HTML
  • HTML
LTC3111MPDE#TRPBF
  • HTML
  • HTML
LTC3111MPMSE#PBF
  • HTML
  • HTML
LTC3111MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3111EMSE#PBF

製造中

LTC3111EMSE#TRPBF

製造中

LTC3111HMSE#PBF

製造中

LTC3111HMSE#TRPBF

製造中

LTC3111IMSE#PBF

製造中

LTC3111IMSE#TRPBF

製造中

LTC3111MPMSE#PBF

製造中

LTC3111MPMSE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3111EMSE#PBF

製造中

LTC3111EMSE#TRPBF

製造中

LTC3111HMSE#PBF

製造中

LTC3111HMSE#TRPBF

製造中

LTC3111IMSE#PBF

製造中

LTC3111IMSE#TRPBF

製造中

LTC3111MPMSE#PBF

製造中

LTC3111MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

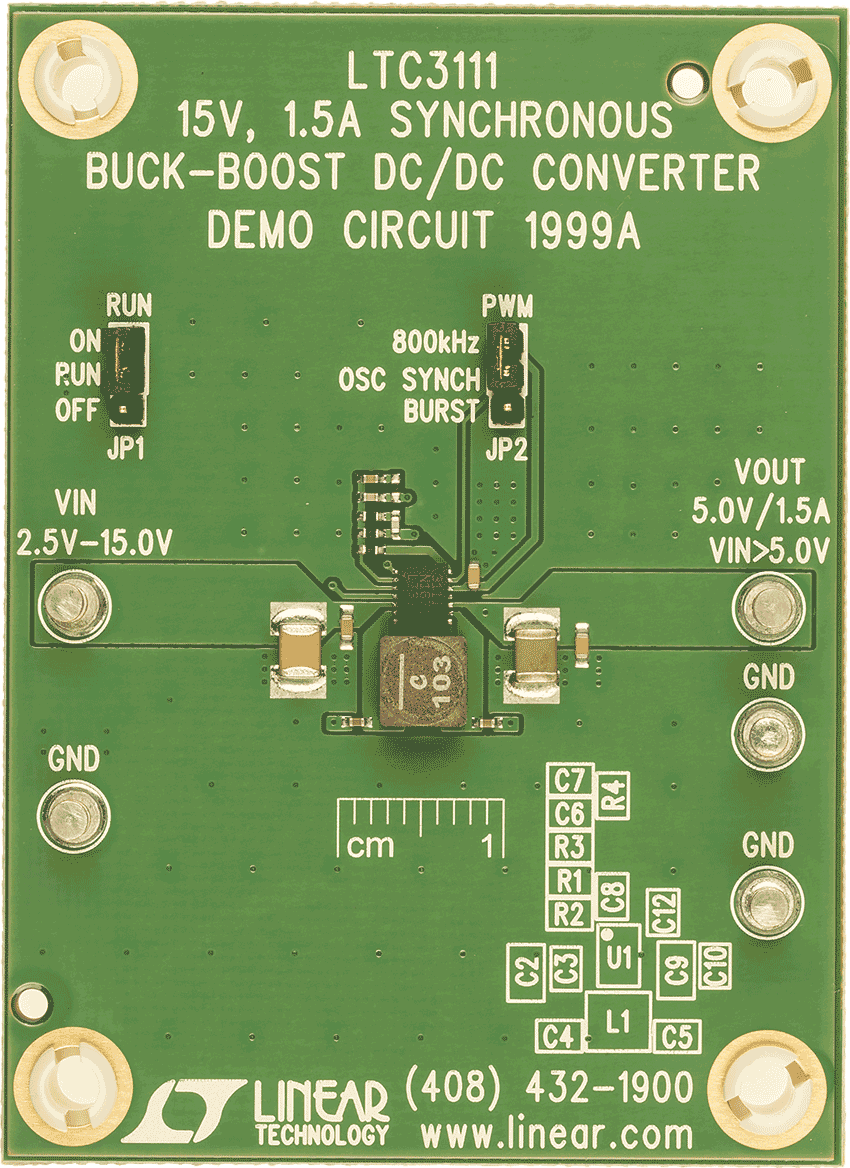

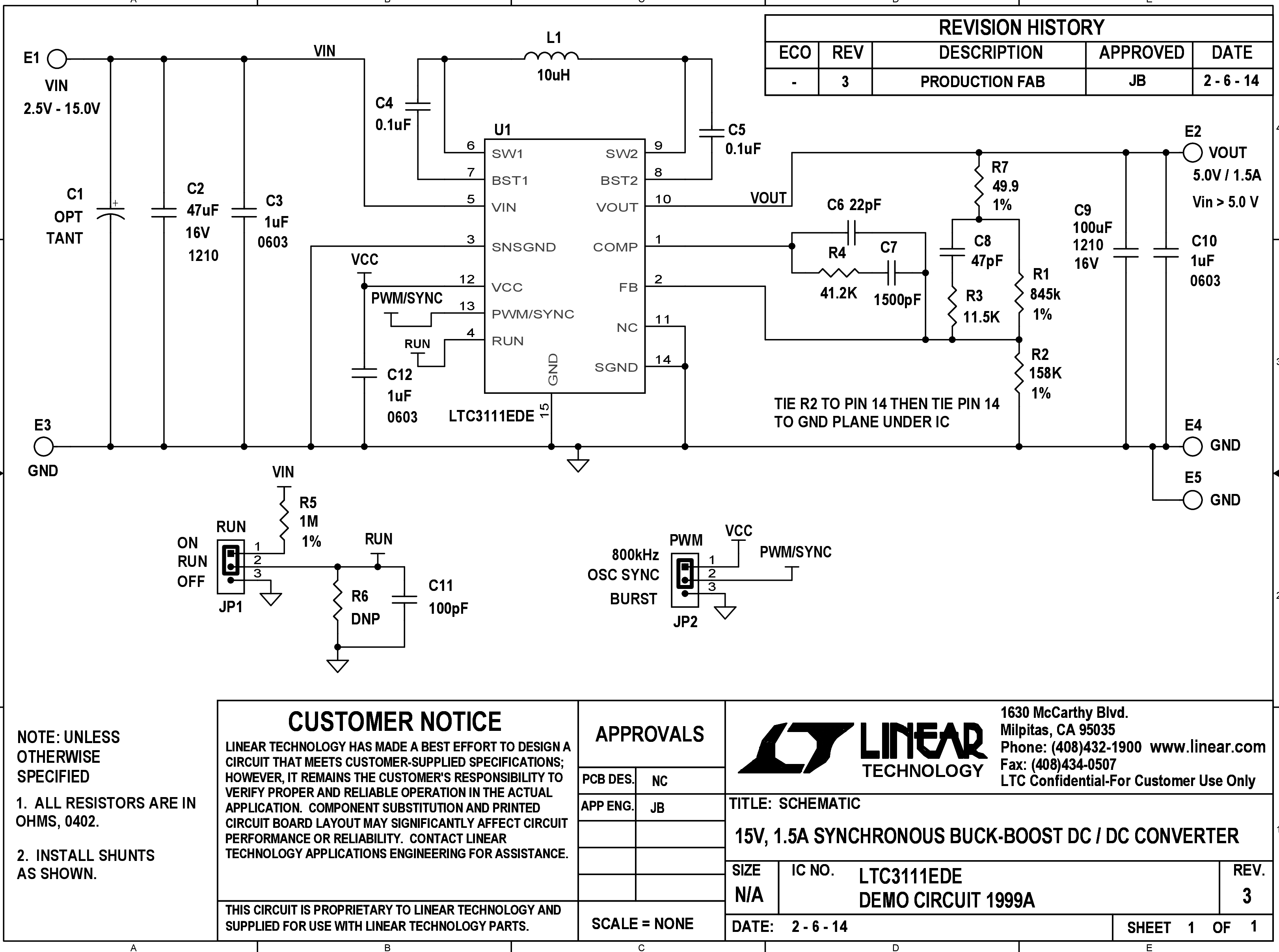

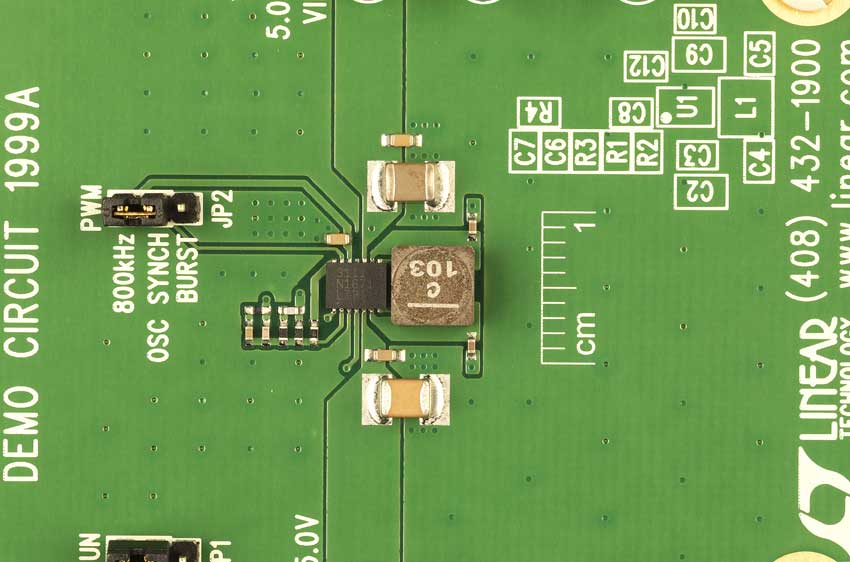

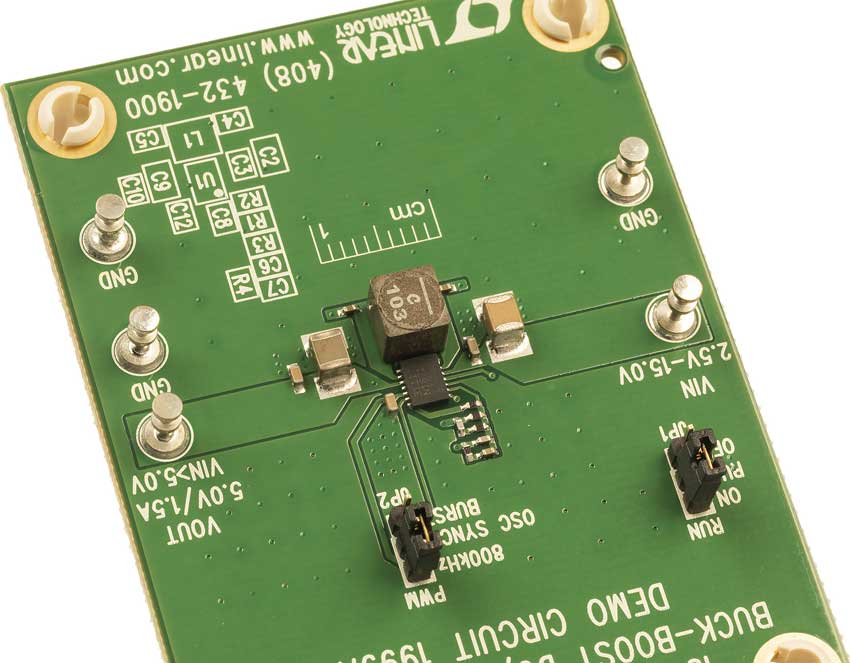

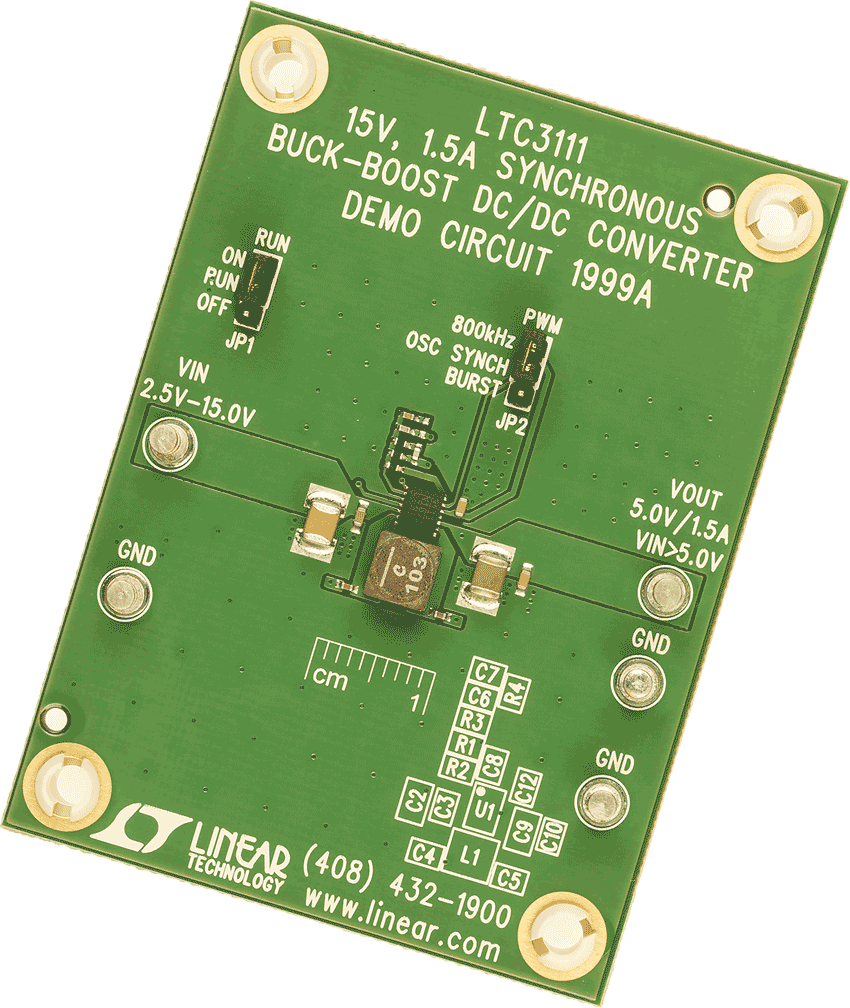

DC1999A
