製品概要
機能と利点
- 入力電圧範囲：2.5V ～18V
- 起動後に入力電圧が250mVまで低下して動作
- 出力電圧範囲：0.8V ～18V
- 降圧モードでの出力電流（VIN > 6V）：5A
- 出力電流（VIN = 3.6V、VOUT = 5V）：3A
- プログラム可能なスイッチング周波数：400kHz ～2MHz
- 最大2MHzの外部クロックと同期可能
- 高精度のRUNコンパレータしきい値
- Burst Mode®動作、無負荷時のIQ = 35μA
- 超低ノイズの昇降圧PWM
- 電流モード制御
- 最大電力点制御
- パワーグッド・インジケータ
- 内部ソフトスタート
- 28ピン（4mm×5mm）QFNパッケージおよびTSSOPパッケージ
製品概要
LTC3119は、最大5Aの連続出力電流を供給できる高効率の18Vモノリシック昇降圧コンバータです。広範囲の機能統合および超低抵抗の内部パワー・スイッチにより、最も要求が厳しいアプリケーションの場合でも、ソリューションの合計実装面積を最小限に抑えます。独自の4スイッチPWMアーキテクチャは、出力電圧より高い、等しい、または低い入力電圧から、シームレスな低ノイズの動作を実現します。
外部周波数設定および内部PLLを使用した同期により、400kHz～2MHzという広いスイッチング周波数範囲にわたる動作を可能にします。広い2.5V ～18Vの入力範囲は、バッテリ・スタックやバックアップ・コンデンサなどの安定化されない電源からの動作に適しています。起動後は、250mVという低い入力電圧での動作が可能です。
その他の機能には、出力短絡保護、熱過負荷保護、3μA未満のシャットダウン電流、パワーグッド・インジケータ、Burst Mode動作、最大電力点制御などがあります。
LTC3119は、熱特性が改善された28ピン（4mm×5mm）QFNパッケージおよびTSSOPパッケージで供給されます。
アプリケーション
- 入力範囲の広い電源
- 1 ～4セル・リチウム・バッテリ駆動製品
- RF電源
- 太陽電池チャージャ
- システム・バックアップ電源
- 鉛蓄電池から12Vを出力するレギュレータ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

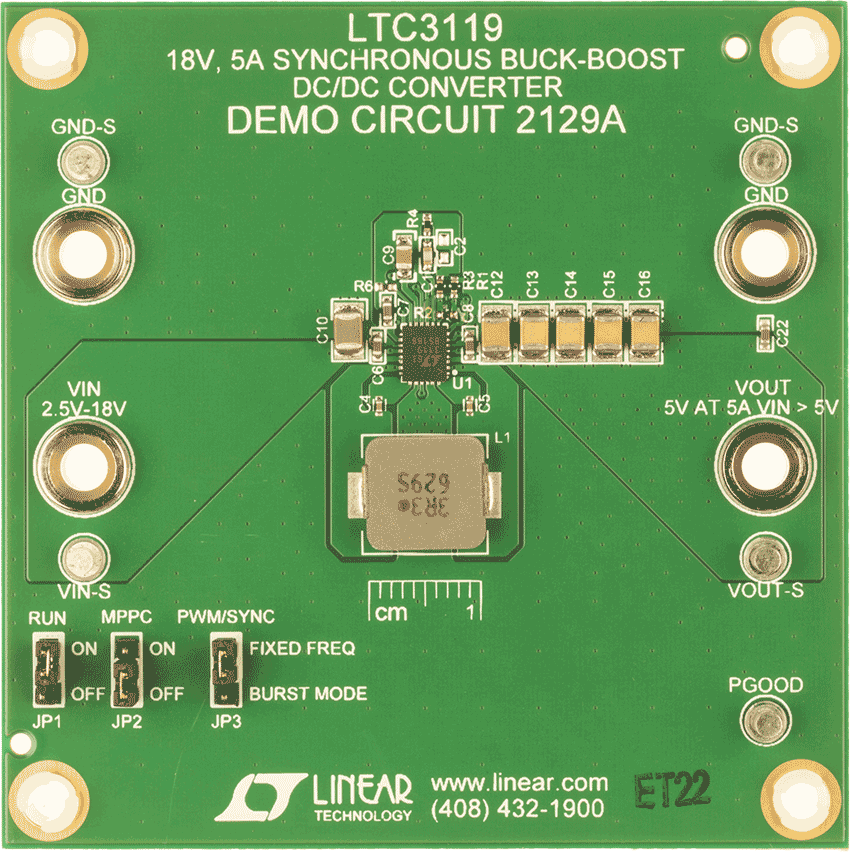

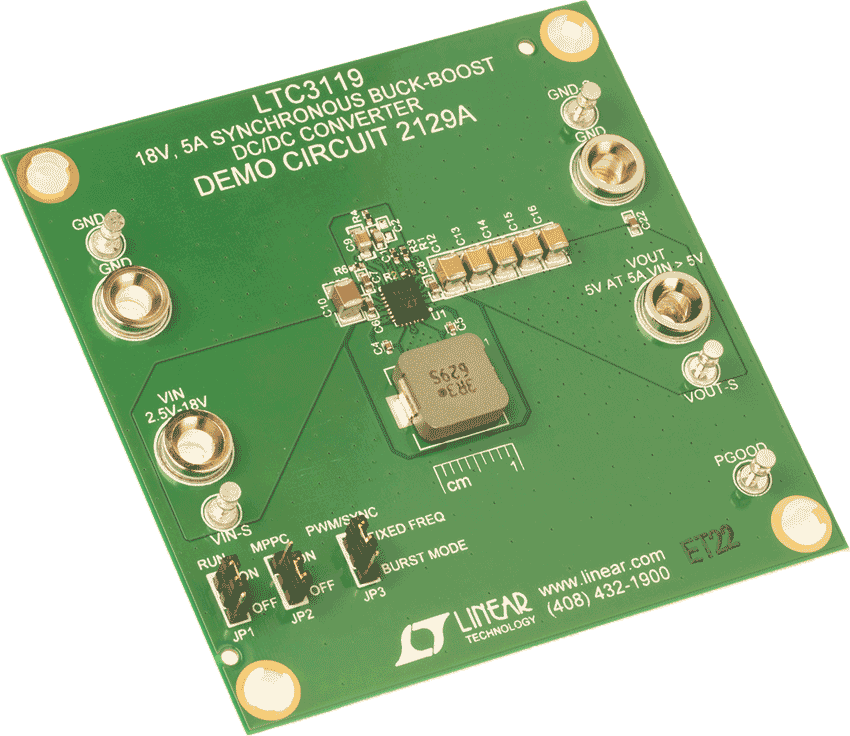

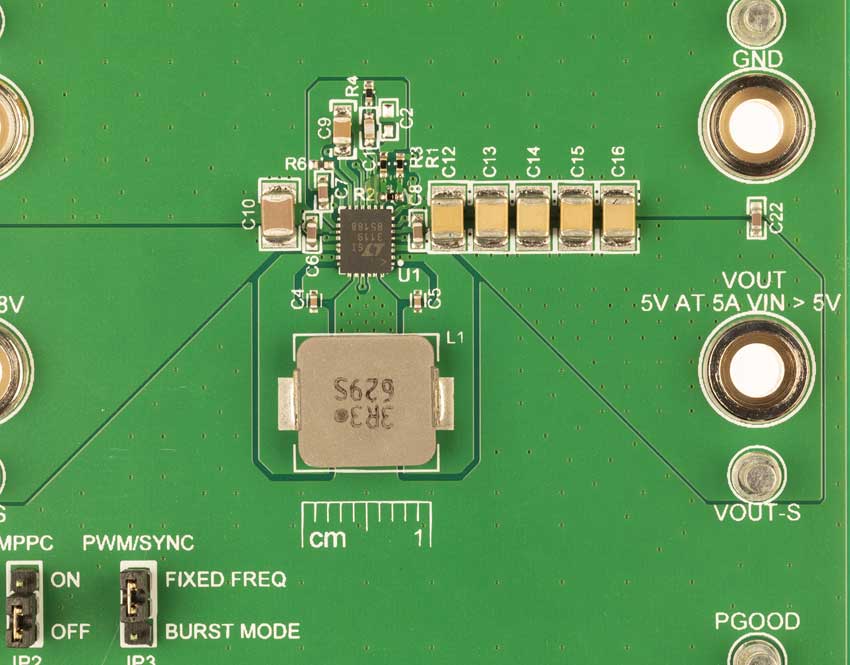

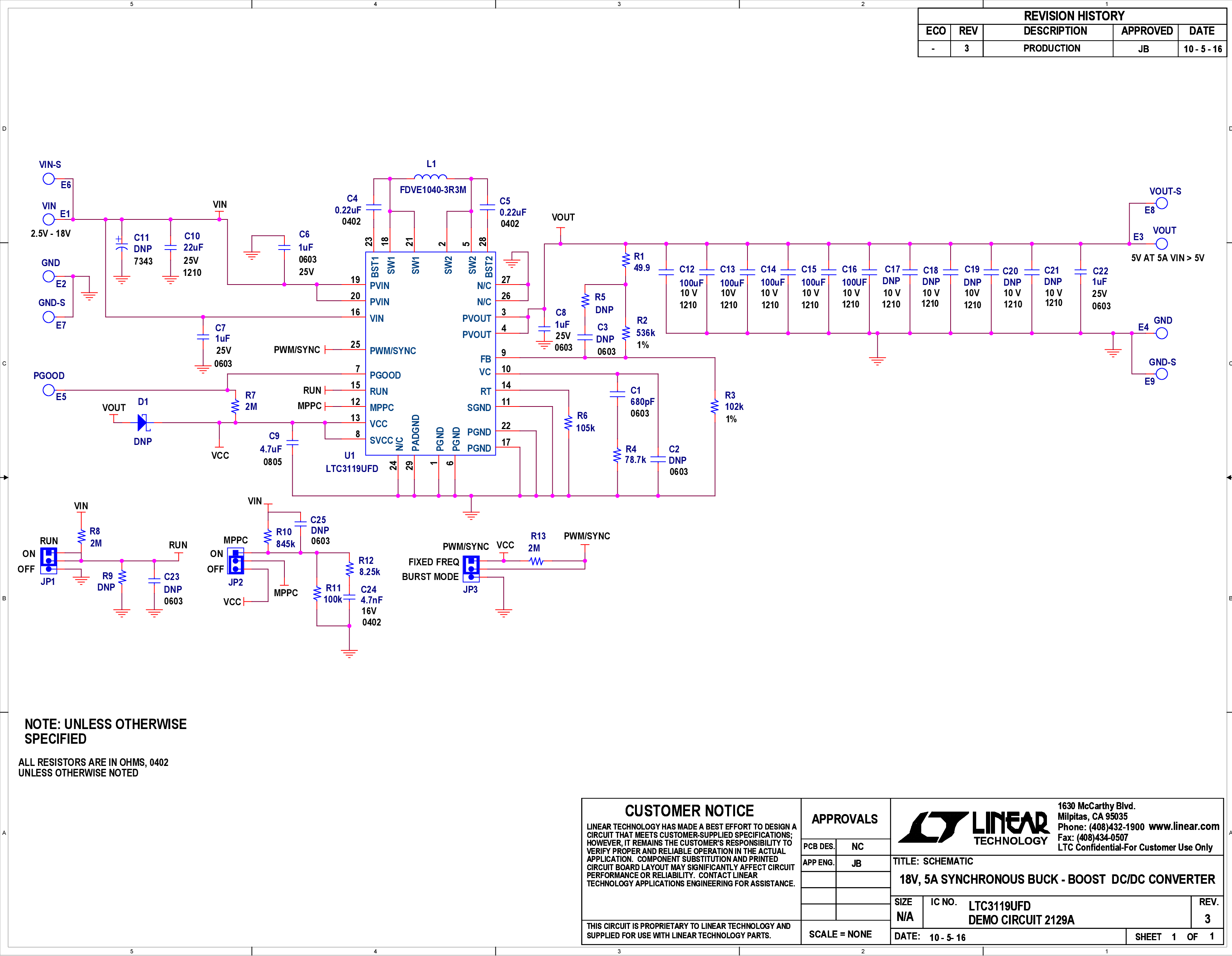

評価キット (1)
参考資料
-
R539 Reliability Data3/26/2018
-
DC2129A - Demo Manual2/24/2017
-
18V/5A Monolithic Buck-Boost11/14/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3119
おすすめ製品
LTC3119 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3119EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119EUFD#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC3119EUFD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC3119HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119IUFD#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC3119IUFD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC3119MPFE#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| LTC3119MPFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R539 Reliability Data |
