LTC3115-2

40V、2A同期整流式昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$6.37
機能
  • 広い入力電圧範囲:2.7V~40V
  • 広い出力電圧範囲:2.7V~40V
  • 出力電流(VIN ≥ 3.6V、VOUT = 5V):0.8A
  • 出力電流(VIN ≥ 6Vの降圧動作時):2A
  • プログラム可能な周波数:100kHz~2MHz
  • 最大2MHzまで外部クロックと同期可能

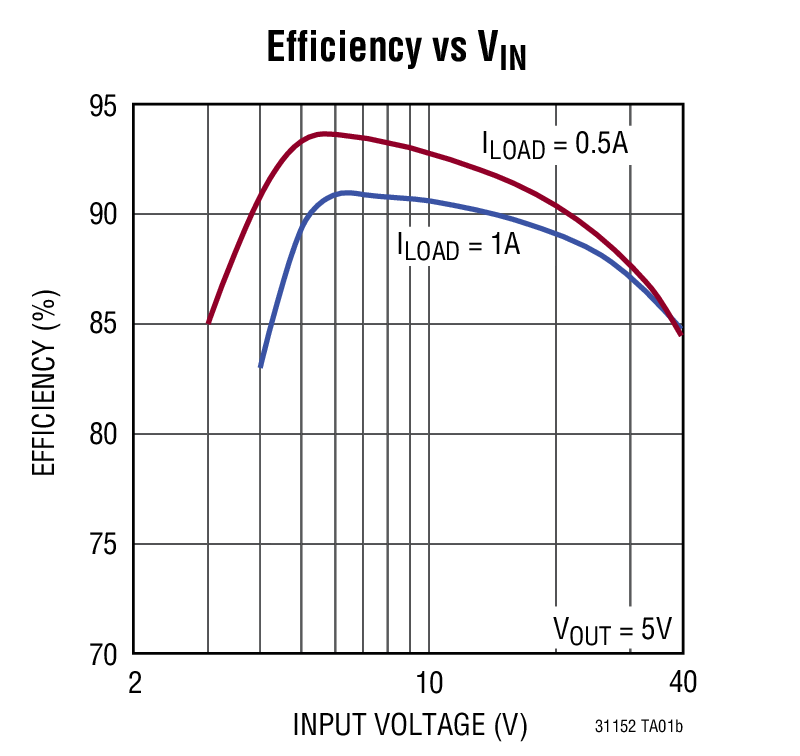

  • 効率:最大95%
  • Burst Mode®動作時の無負荷時静止電流:30μA
  • 超低ノイズの昇降圧PWM
  • 内部ソフトスタート
  • シャットダウン時の電源電流:3μA
  • プログラム可能な入力低電圧ロックアウト

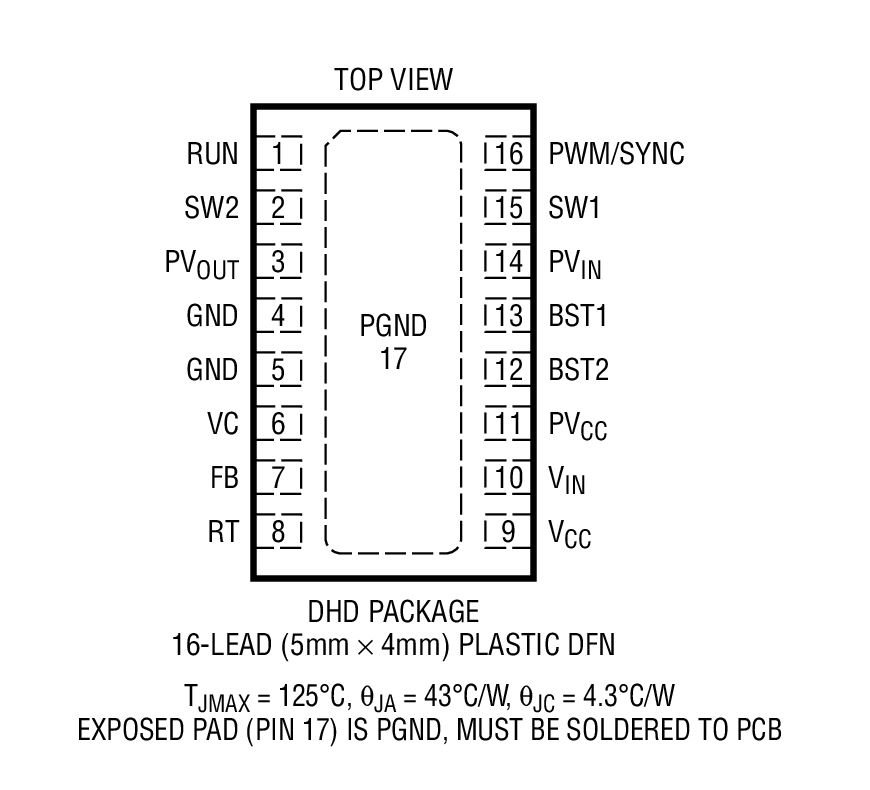

  • 小型4mm × 5mm × 0.75mm DFNパッケージ

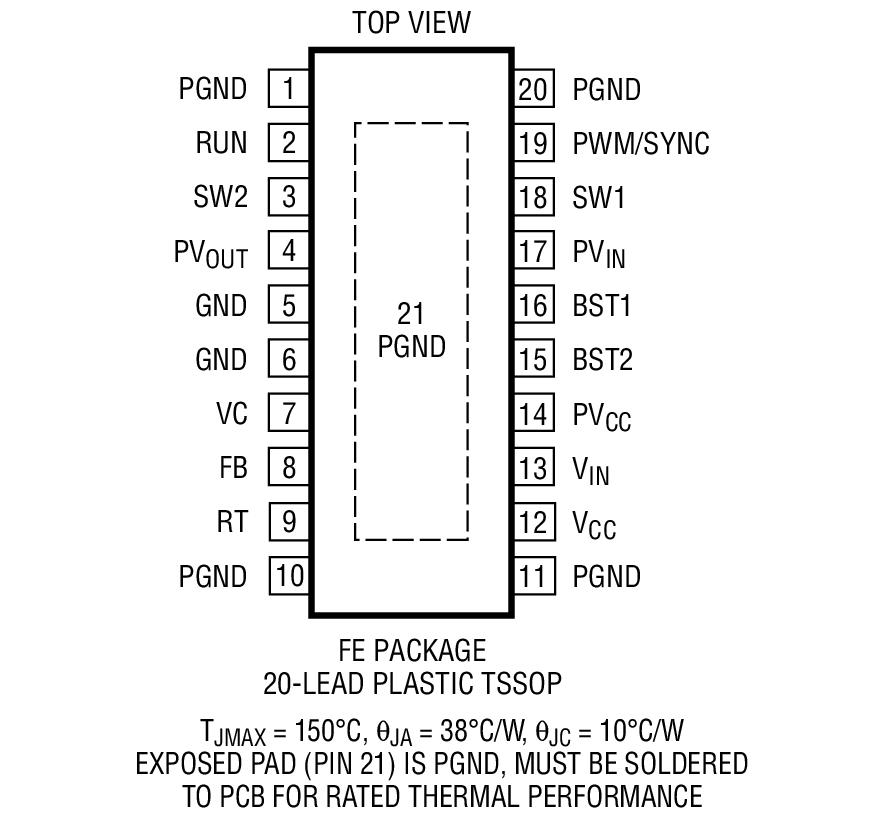

  • 熱特性が改善された20ピンTSSOPパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応

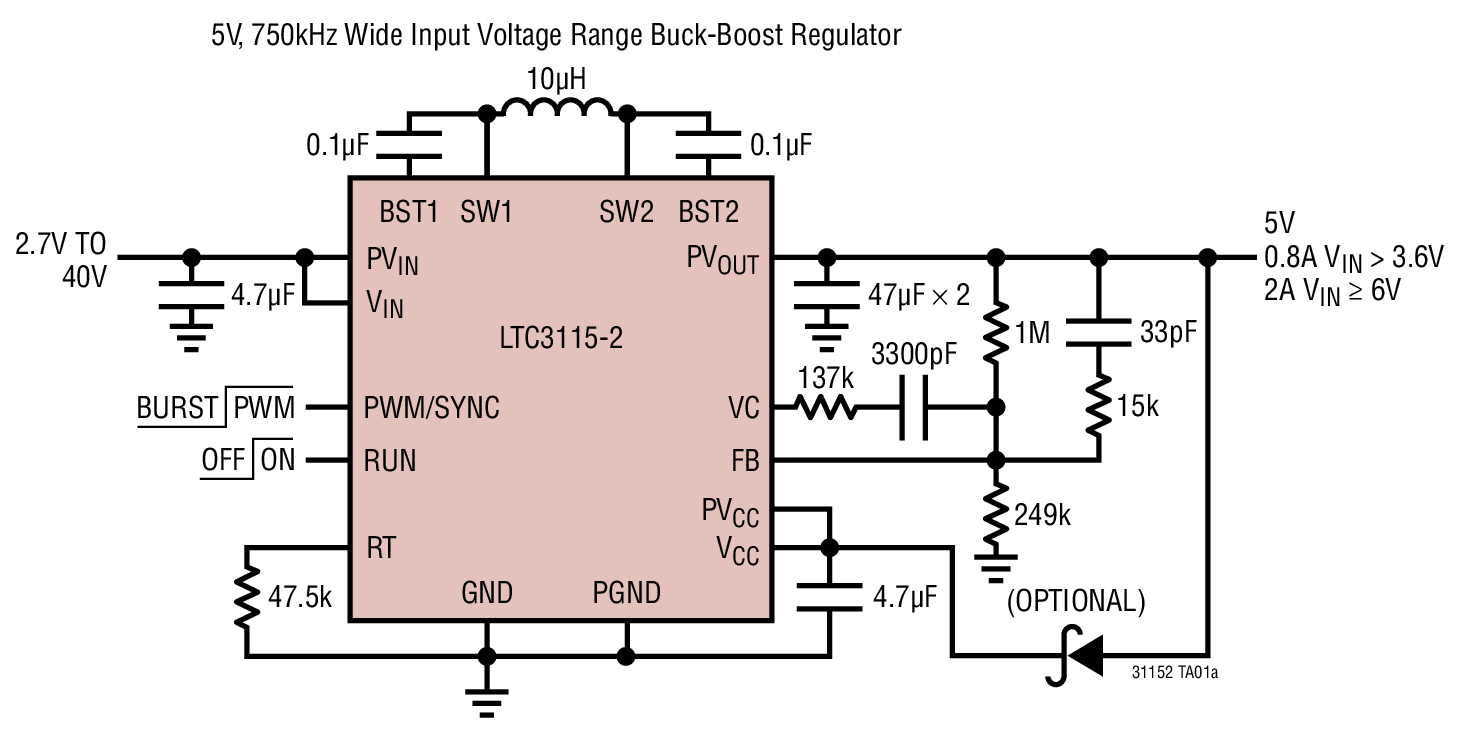

製品概要
show more Icon

LTC3115-2は、高速(<1ms)の入力電圧トランジェントにさらされるアプリケーションに最適な高電圧モノリシック同期整流式昇降圧DC/DCコンバータです。それ以外のアプリケーションでは、LTC3115-1を推奨します。入力電圧範囲および出力電圧範囲が2.7V~40Vと広いので、LTC3115-2は自動車用電源や産業用電源などの幅広い用途に適しています。独自の低ノイズ・スイッチング・アルゴリズムにより、入力電圧が出力電圧より高いか低い場合、あるいは入力電圧が出力電圧と等しい場合でも効率が最適化され、動作モード間の継ぎ目のない移行が確実です。

プログラム可能な周波数PWMモード動作により、低ノイズ、高効率の動作を実現し、スイッチングを外部クロックに同期することが可能です。最大2MHzのスイッチング周波数に対応し、値の小さいインダクタを使用可能なので、アプリケーション回路を小型化できます。ピンで選択可能なBurst Mode動作によりスタンバイ電流が減少し、軽負荷時の効率が向上するので、3μAのシャットダウン電流との組み合わせにより、LTC3115-2はバッテリ駆動アプリケーションに最適です。その他に、シャットダウン時の出力切断、短絡保護、内部ソフトスタートなどの特長があります。LTC3115-2は、熱特性が改善された16ピンの4mm × 5mm × 0.75mm DFNパッケージおよび20ピンTSSOPパッケージで供給されます。


Features
LTC3115-1 -
LTC3115-2 Optimized for applications
subject to fast (<1ms) input voltage transients


アプリケーション

  • 24V/28V産業用アプリケーション
  • 自動車用電源システム
  • 通信機器、サーバおよびネットワーク機器
  • FireWireレギュレータ
  • 多重電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$6.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3115EDHD-2#PBF
  • HTML
  • HTML
LTC3115EDHD-2#TRPBF
  • HTML
  • HTML
LTC3115EDHD-2#WPBF
  • HTML
  • HTML
LTC3115EDHD-2#WTRPBF
  • HTML
  • HTML
LTC3115EFE-2#PBF
  • HTML
  • HTML
LTC3115EFE-2#TRPBF
  • HTML
  • HTML
LTC3115EFE-2#WPBF
  • HTML
  • HTML
LTC3115EFE-2#WTRPBF
  • HTML
  • HTML
LTC3115HFE-2#PBF
  • HTML
  • HTML
LTC3115HFE-2#TRPBF
  • HTML
  • HTML
LTC3115IDHD-2#PBF
  • HTML
  • HTML
LTC3115IDHD-2#TRPBF
  • HTML
  • HTML
LTC3115IDHD-2#WPBF
  • HTML
  • HTML
LTC3115IDHD-2#WTRPBF
  • HTML
  • HTML
LTC3115IFE-2#PBF
  • HTML
  • HTML
LTC3115IFE-2#TRPBF
  • HTML
  • HTML
LTC3115IFE-2#WPBF
  • HTML
  • HTML
LTC3115IFE-2#WTRPBF
  • HTML
  • HTML
LTC3115MPFE-2#PBF
  • HTML
  • HTML
LTC3115MPFE-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3115EDHD-2#PBF

製造中

LTC3115EDHD-2#TRPBF

製造中

LTC3115EFE-2#PBF

製造中

LTC3115EFE-2#TRPBF

製造中

LTC3115HFE-2#PBF

製造中

LTC3115HFE-2#TRPBF

製造中

LTC3115IDHD-2#PBF

製造中

LTC3115IDHD-2#TRPBF

製造中

LTC3115IDHD-2#WPBF

製造中

LTC3115IDHD-2#WTRPBF

製造中

LTC3115IFE-2#PBF

製造中

LTC3115IFE-2#TRPBF

製造中

LTC3115MPFE-2#PBF

製造中

LTC3115MPFE-2#TRPBF

製造中

4 12, 2022

- 22_0081

Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.

LTC3115EDHD-2#WPBF

製造中

LTC3115EDHD-2#WTRPBF

製造中

LTC3115IDHD-2#WPBF

製造中

LTC3115IDHD-2#WTRPBF

製造中

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3115EFE-2#PBF

製造中

LTC3115EFE-2#TRPBF

製造中

LTC3115HFE-2#PBF

製造中

LTC3115HFE-2#TRPBF

製造中

LTC3115IFE-2#PBF

製造中

LTC3115IFE-2#TRPBF

製造中

LTC3115MPFE-2#PBF

製造中

LTC3115MPFE-2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3115EDHD-2#PBF

製造中

LTC3115EDHD-2#TRPBF

製造中

LTC3115EFE-2#PBF

製造中

LTC3115EFE-2#TRPBF

製造中

LTC3115HFE-2#PBF

製造中

LTC3115HFE-2#TRPBF

製造中

LTC3115IDHD-2#PBF

製造中

LTC3115IDHD-2#TRPBF

製造中

LTC3115IDHD-2#WPBF

製造中

LTC3115IDHD-2#WTRPBF

製造中

LTC3115IFE-2#PBF

製造中

LTC3115IFE-2#TRPBF

製造中

LTC3115MPFE-2#PBF

製造中

LTC3115MPFE-2#TRPBF

製造中

4 12, 2022

- 22_0081

arrow down

Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.

LTC3115EDHD-2#WPBF

製造中

LTC3115EDHD-2#WTRPBF

製造中

LTC3115IDHD-2#WPBF

製造中

LTC3115IDHD-2#WTRPBF

製造中

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3115EFE-2#PBF

製造中

LTC3115EFE-2#TRPBF

製造中

LTC3115HFE-2#PBF

製造中

LTC3115HFE-2#TRPBF

製造中

LTC3115IFE-2#PBF

製造中

LTC3115IFE-2#TRPBF

製造中

LTC3115MPFE-2#PBF

製造中

LTC3115MPFE-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

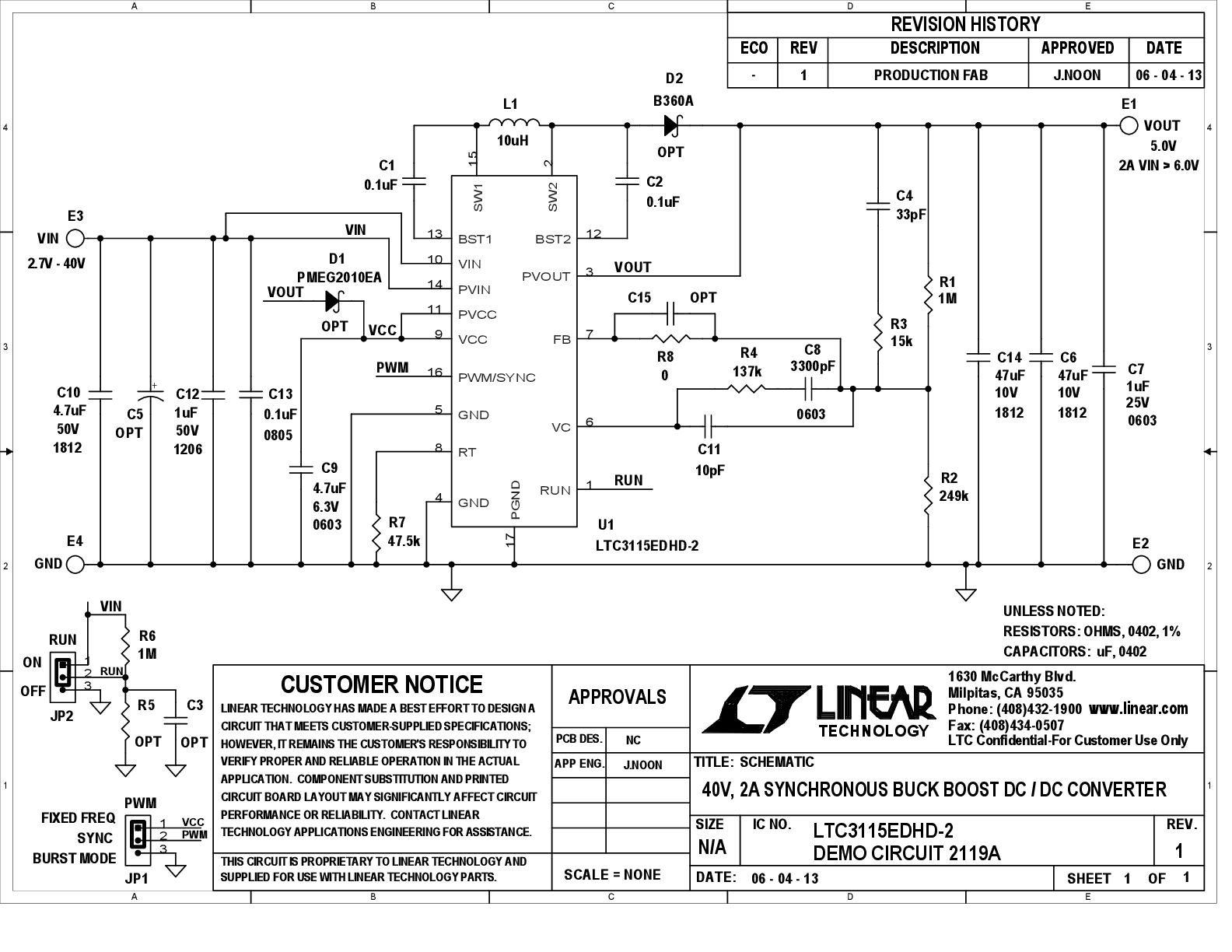

DC2119A

LTC3115EDHD-2 Demo Board | 2.7V to 40VIN, 5VOUT @ 2A

zoom

DC2119A

LTC3115EDHD-2 Demo Board | 2.7V to 40VIN, 5VOUT @ 2A

LTC3115EDHD-2 Demo Board | 2.7V to 40VIN, 5VOUT @ 2A

製品の詳細

Demonstration circuit 2119A features the LTC3115-2, a high voltage monolithic synchronous buck-boost converter optimized for applications with fast input voltage transients. The DC2119A demo board has two user selectable operating modes: Burst Mode© and Forced Continuous Operation (Fixed Frequency PWM) (JP1). There is also an accurate programmable RUN pin which is used to ENABLE the converter (JP2). The DC2119A operates with a 2.7V to 40V input voltage range. The demo board has been designed with the output voltage set to 5.0V. The LTC3115-2 incorporates a proprietary low noise switching algorithm which optimizes efficiency with input voltages above, below or equal to the output voltage and ensures seamless transitions between operating modes.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
