特長
- わずか±30mVの低入力電圧で動作
- エネルギー収集のためにTEG両端に必要な温度差が±1℃未満
- 独自のAuto-Polarity（自動極性制御）アーキテクチャ
- 完全な環境発電パワーマネージメント・システム
- 選択可能なVOUT：2.35V、3.3V、4.1V、5V
- LDO：2.2V/5mA
- ロジック制御出力
- エネルギー蓄積機能により停電中の動作に対応
- パワーグッド・インジケータ
- 小型昇圧トランスを使用
- 小型20ピン (4mm × 4mm) QFNまたは20ピンSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3109は、TEG (熱電発電機)やサーモパイルなどの超低入力電圧源から余剰エネルギーを収集するのに最適な高集積DC/DCコンバータです。独自のAuto-Polarity（自動極性制御）方式*により、極性に関係なく、わずか30mVの低入力電圧で動作可能です。
LTC3109は、小型の昇圧トランスと外付けのエネルギー貯蔵素子を使用して、ワイヤレスセンシングおよびデータ収集向けの完全なパワーマネージメント・ソリューションを実現します。2.2VのLDOは外部のマイクロプロセッサに電力を供給しますが、メイン出力は4つの固定電圧のうちの1つに設定できます。パワーグッド・インジケータは、メイン出力がレギュレーション規格値内に入っていることを知らせます。もう1つの出力はホストによってイネーブルすることができます。蓄電コンデンサ（またはバッテリ）を充電して、入力電圧源が利用できないときに電力を供給することもできます。超低静止電流および高効率により、アプリケーションで利用できる収集エネルギーが最大になります。
LTC3109は、熱特性が改善された小型の20ピン(4mm × 4mm) QFN パッケージおよび20ピンSSOPパッケージで供給されます。
アプリケーション
- リモートセンサおよび無線電源
- HVACシステム
- 自動計量
- ビルオートメーション
- 予知保全
- 産業用ワイヤレスセンシング
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3109
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
396.00K
信頼性データ
1
25.35 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 2
ソリューション・カタログ 1
Thought Leadership Page 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3109EGN#PBF |
20-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3109EGN#TRPBF |
20-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3109EUF#PBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3109EUF#TRPBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3109IGN#PBF |
20-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3109IGN#TRPBF |
20-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3109IUF#PBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3109IUF#TRPBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC3109EGN#PBF
- ピン／パッケージ図
-
20-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109EGN#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109EUF#PBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109EUF#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109IGN#PBF
- ピン／パッケージ図
-
20-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109IGN#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109IUF#PBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3109IUF#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3109EGN#PBF
製造中
LTC3109EGN#TRPBF
製造中
LTC3109IGN#PBF
製造中
LTC3109IGN#TRPBF
製造中
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3109EUF#PBF
製造中
LTC3109EUF#TRPBF
製造中
LTC3109IUF#PBF
製造中
LTC3109IUF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3109EGN#PBF
製造中
LTC3109EGN#TRPBF
製造中
LTC3109IGN#PBF
製造中
LTC3109IGN#TRPBF
製造中
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3109EUF#PBF
製造中
LTC3109EUF#TRPBF
製造中
LTC3109IUF#PBF
製造中
LTC3109IUF#TRPBF
製造中
評価用キット 1

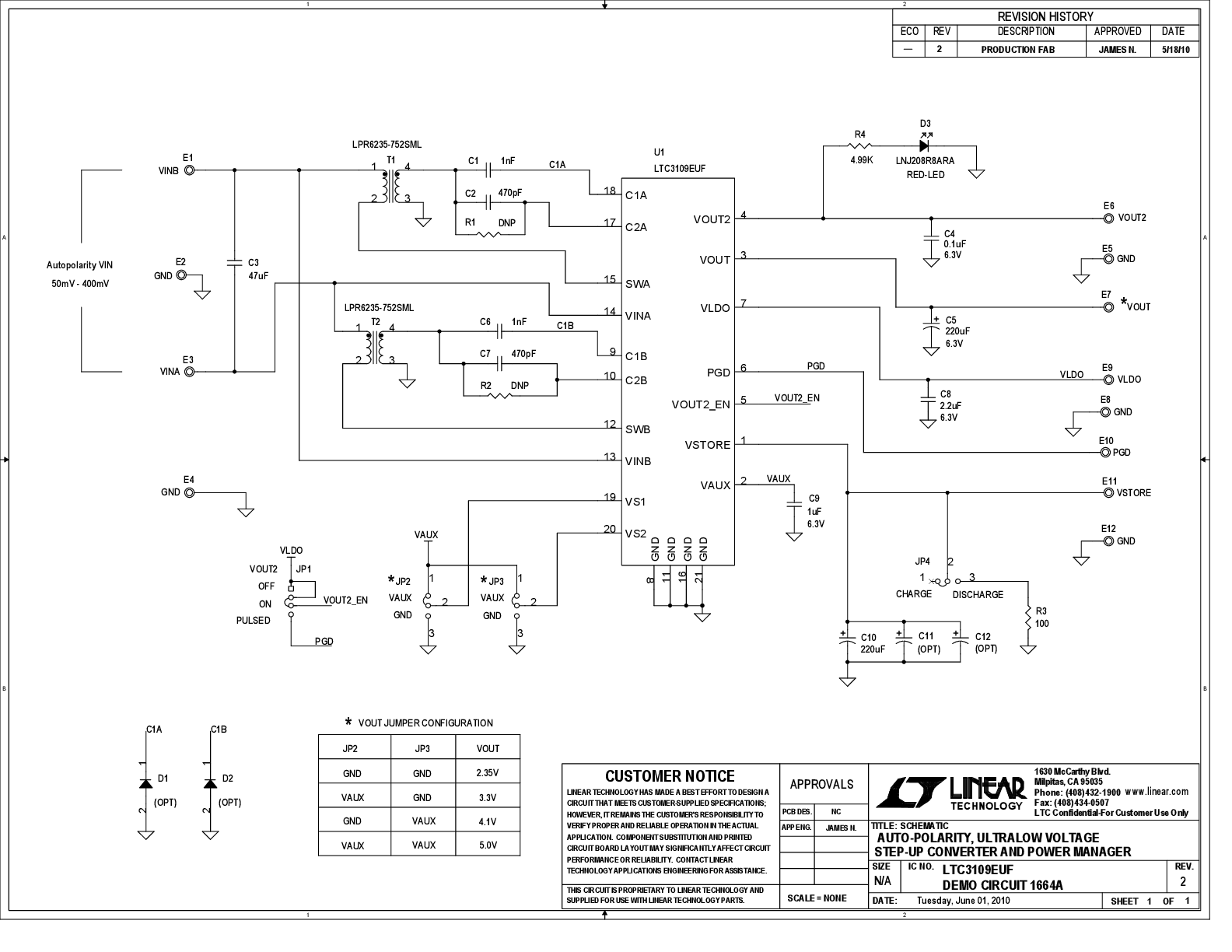

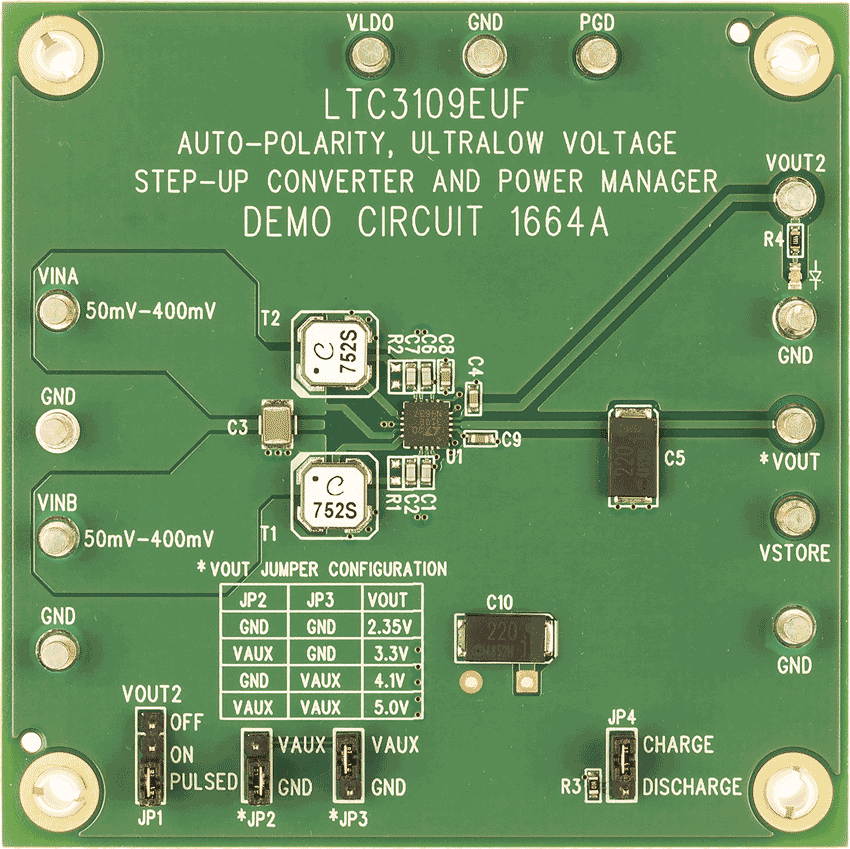

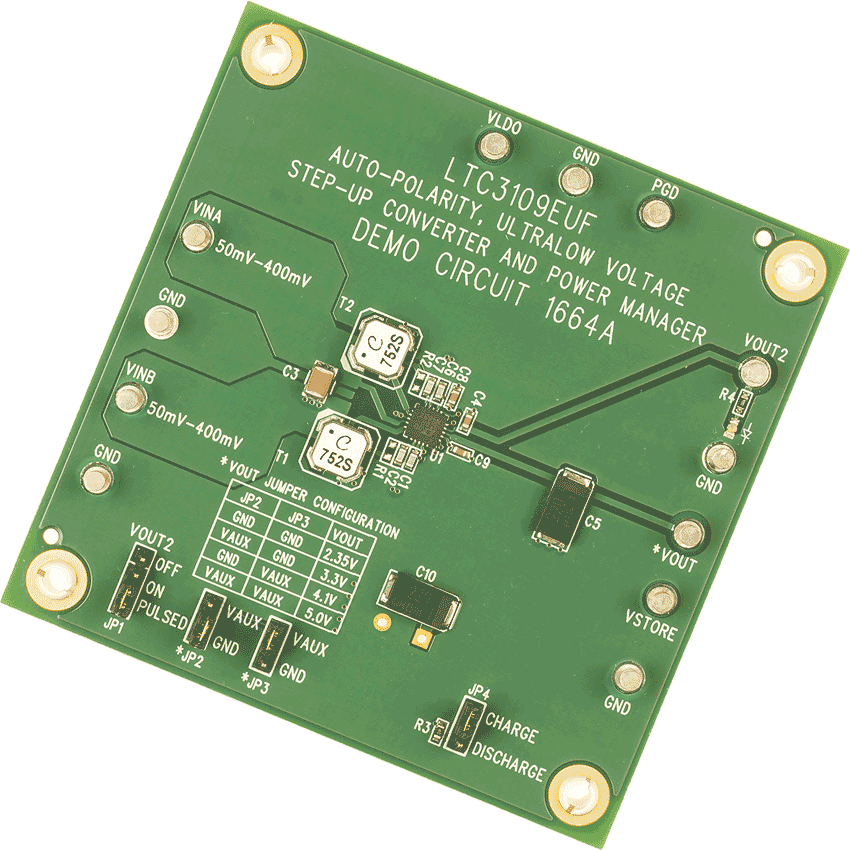

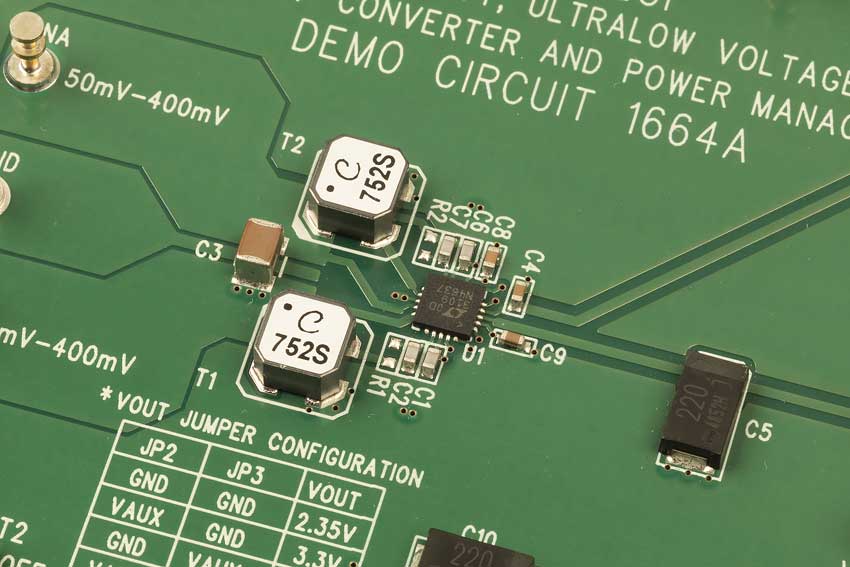

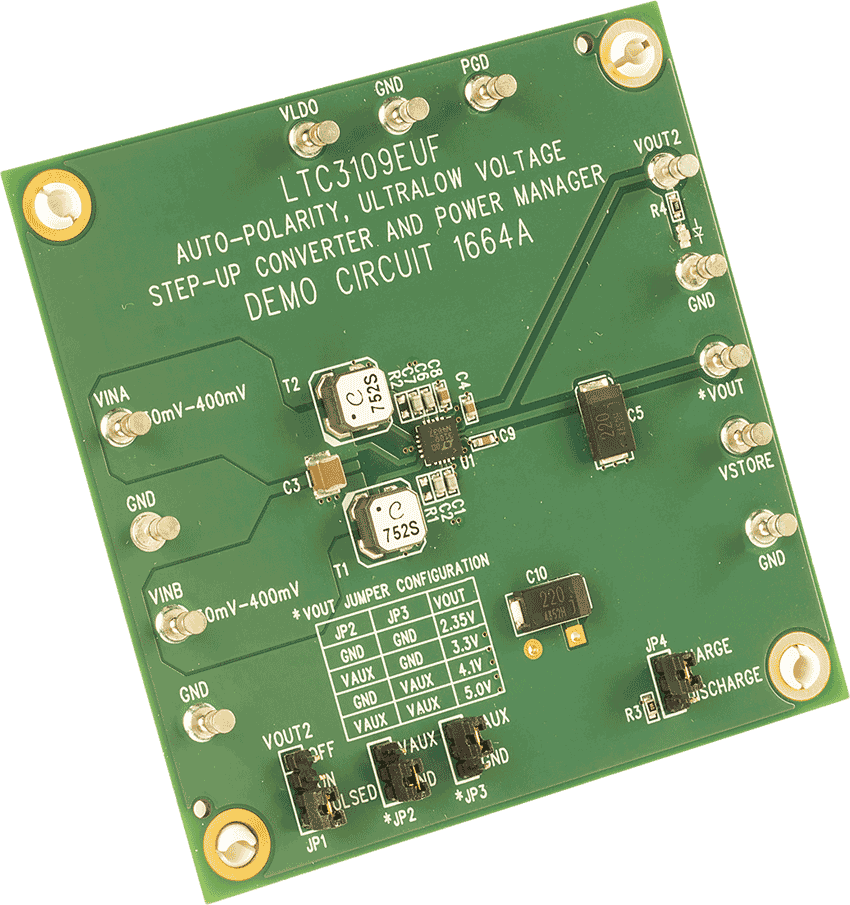

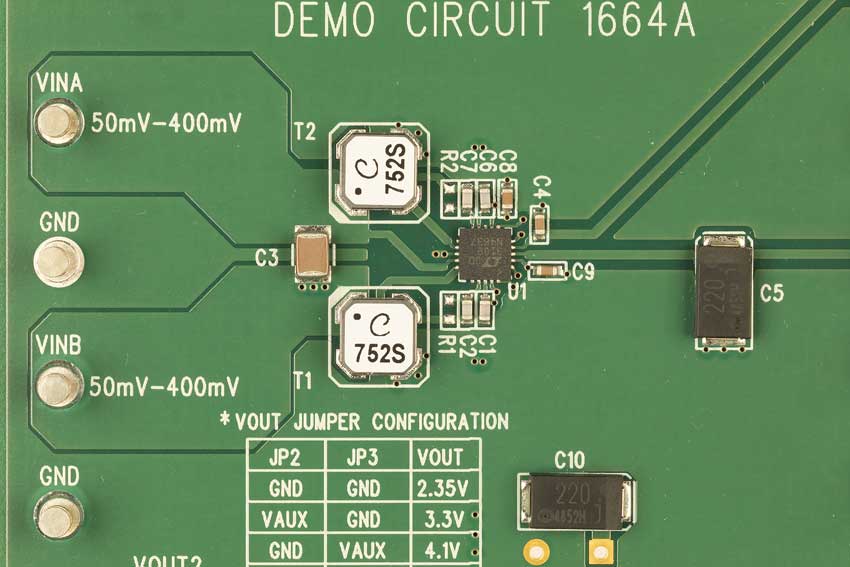

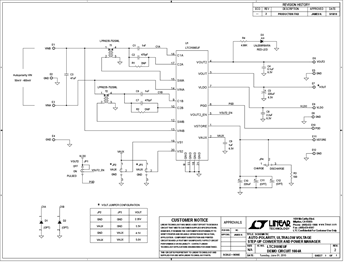

DC1664A
LTC3109EUF Demo Board | Auto-polarity, Ultralow Voltage Step-Up Converter and Power Manager
製品の詳細
DC1664A: Demo Board for the LTC3109 Auto-Polarity, Ultralow Voltage Step-Up Converter and Power Manager.
