特長
- 20mV入力で動作
- 完全な環境発電（エナジーハーベスト)パワー
- マネージメント・システム
- 選択可能なVOUT：2.5V、3V、3.7V、4.5V
- LDO：2.2V/3mA
- ロジック制御出力
- 蓄積エネルギー出力
- パワーグッド・インジケータ
- 小型昇圧トランスを使用
- 小型12ピン（3mm × 4mm）DFNパッケージまたは16ピンSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

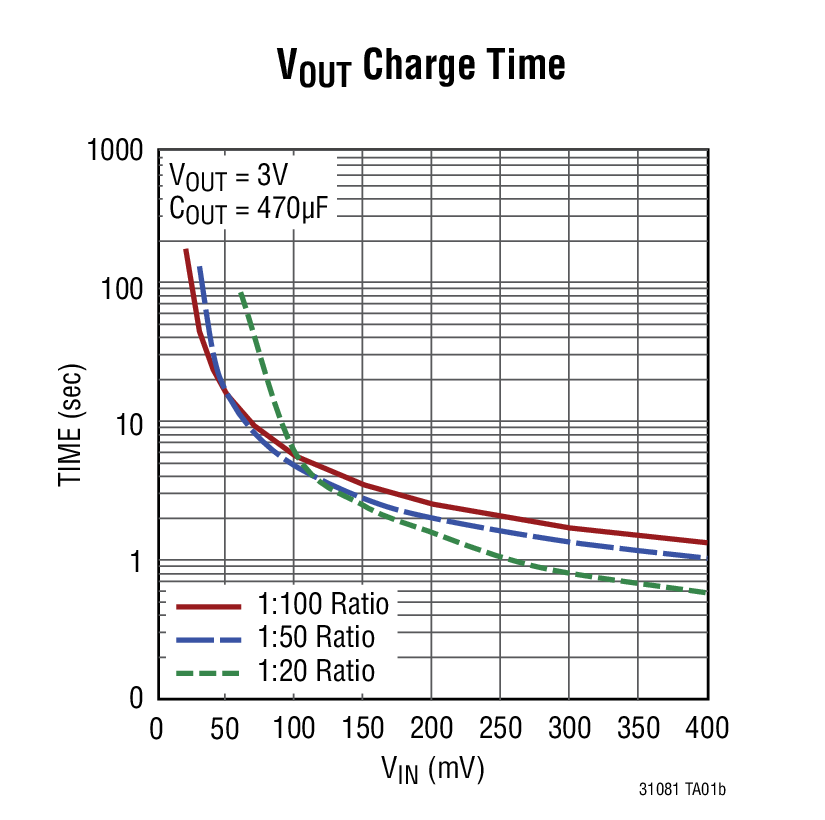

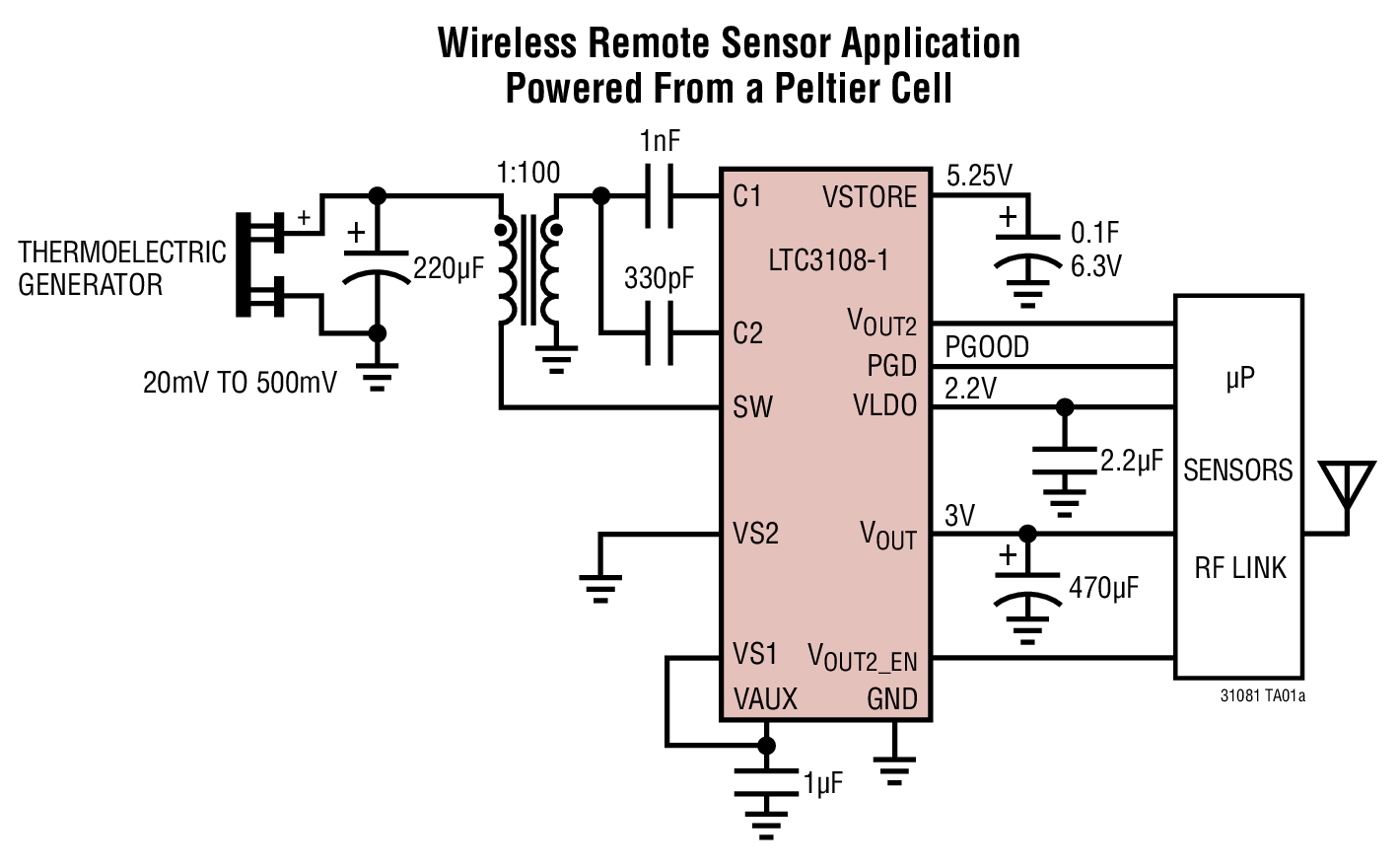

LTC3108-1は、TEG (熱電発電機)、サーモパイル、小型太陽電池などの超低入力電圧源から余剰エネルギーを収集して管理するのに最適な高集積DC/DCコンバータです。この昇圧回路構成は、わずか20mVの低入力電圧で動作します。
LTC3108-1は、小型の昇圧トランスを使用して、ワイヤレスセンシングおよびデータ収集向けの完全なパワーマネージメント・ソリューションを実現します。2.2VのLDOは外部のマイクロプロセッサに電力を供給しますが、メイン出力は4つの固定電圧のうちの1つに設定され、ワイヤレス・トランスミッタやセンサに電力を供給します。パワーグッド・インジケータは、メイン出力電圧がレギュレーション規格値内に入っていることを知らせます。もう1つの出力はホストによってイネーブルすることができます。入力電圧源を利用できない場合は、蓄電コンデンサが電力を供給します。超低静止電流で高効率の設計により、可能な最短の時間で出力蓄電コンデンサを充電することができます。LTC3108-1は、独自の固定VOUTオプションを除けば、LTC3108と機能的に同等です。
LTC3108-1は、熱特性が改善された小型の12ピン（3mm × 4mm）DFNパッケージおよび16ピンSSOPパッケージで供給されます。
| Output Voltage (Switcher) | |
| LTC3108 | Selectable 2.35V, 3.3V, 4.1V or 5V |
| LTC3108-1 | Selectable 2.5V, 3V, 3.7V or 4.5V |
アプリケーション
- リモート・センサおよび無線電源
- 余剰熱エネルギーのハーベスティング
- HVACシステム
- 産業用ワイヤレスセンシング
- 自動計量
- ビルオートメーション
- 予知保全
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3108-1
資料
Filters
1つが該当
-
すべて
-
技術記事
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
技術記事
2
HTML
ユーザ・ガイド
1
333.00K
信頼性データ
1
25.35 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
プレス・リリース 1
製品セレクタ・カード 2
ビデオ
1

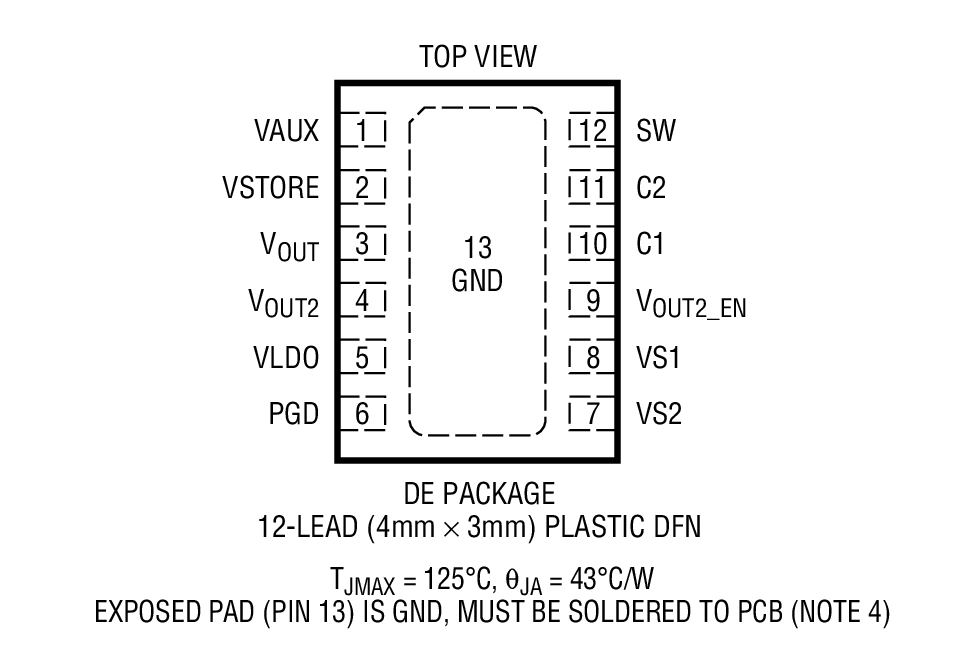

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3108EDE-1#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108EDE-1#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|

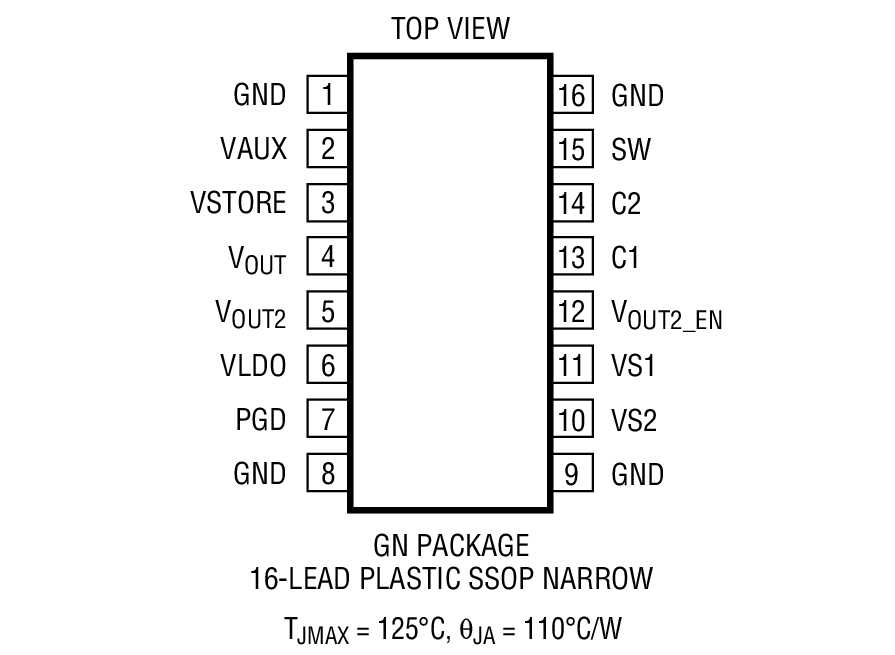

| LTC3108EGN-1#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108EGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108IDE-1#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108IDE-1#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3108IGN-1#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3108IGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC3108EDE-1#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108EDE-1#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108EGN-1#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108EGN-1#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108IDE-1#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108IDE-1#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108IGN-1#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3108IGN-1#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3108EGN-1#PBF
製造中
LTC3108EGN-1#TRPBF
製造中
LTC3108IGN-1#PBF
製造中
LTC3108IGN-1#TRPBF
製造中
評価用キット 1
DC1582B-B

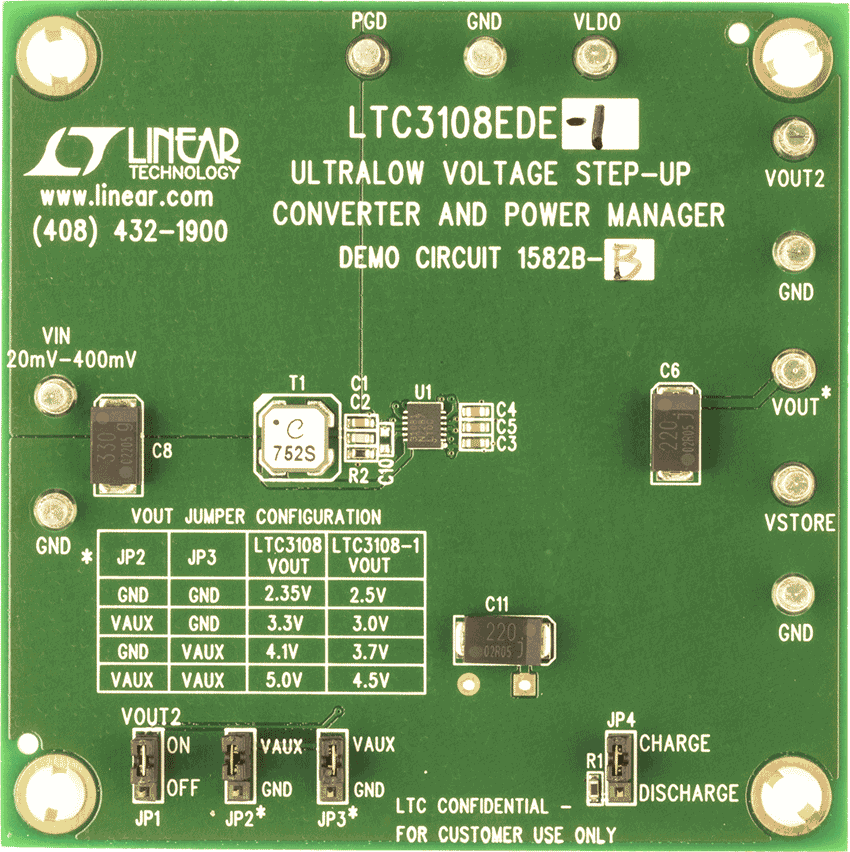

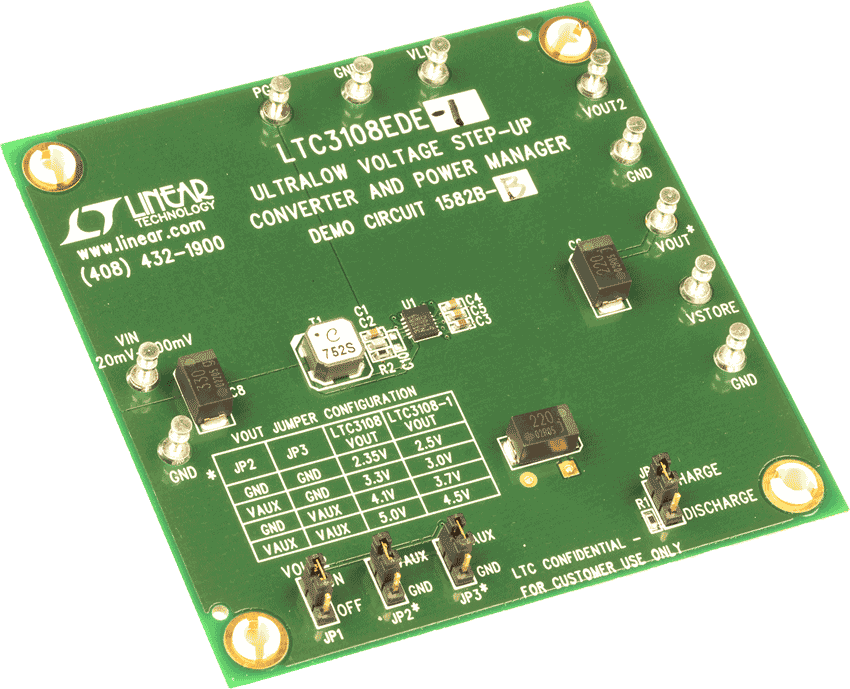

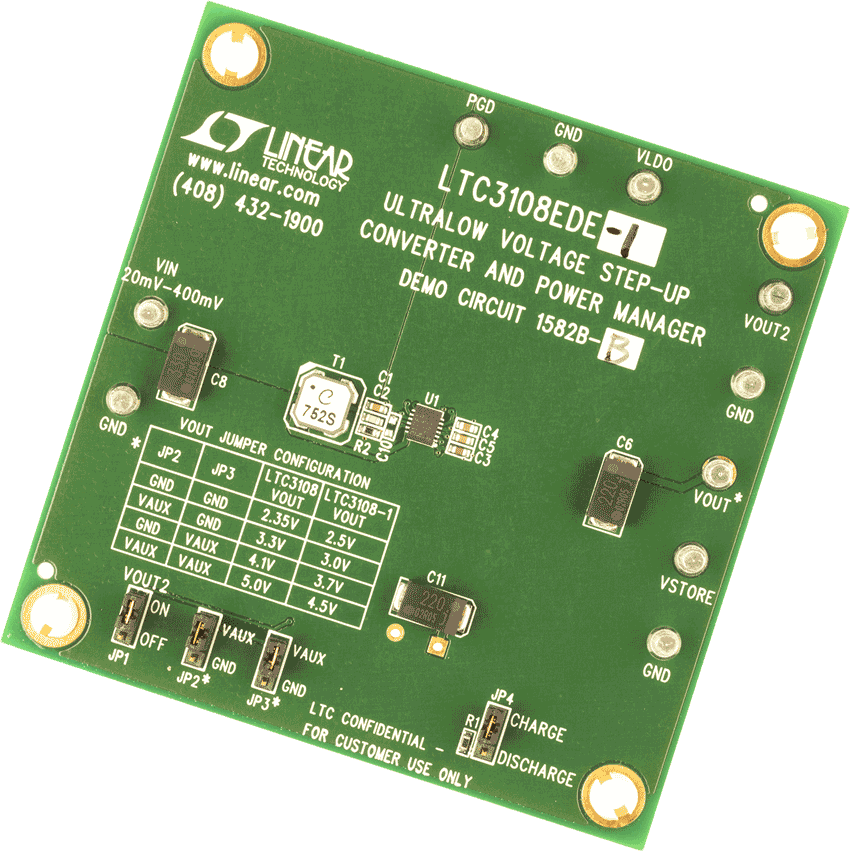

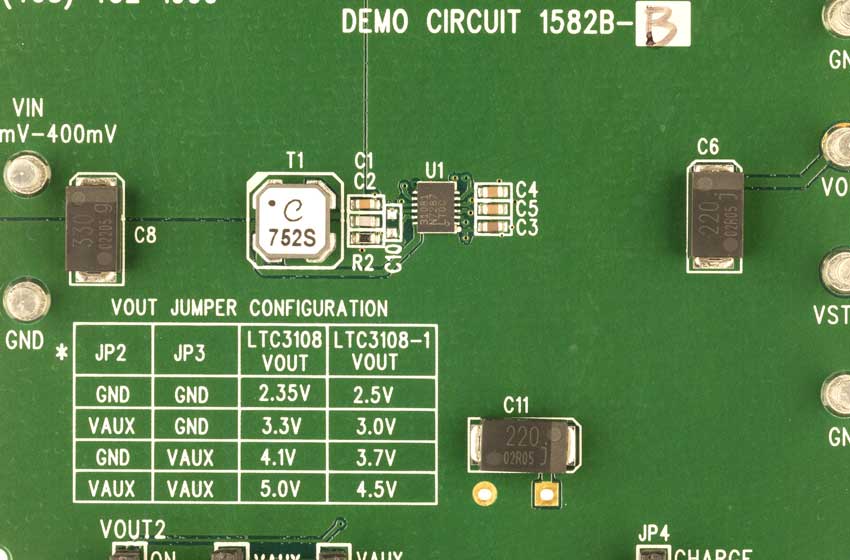

LTC3108EDE-1 Demo Board | Ultralow Voltage Step-Up Converter and Power Manager
