LTC3107

超低電圧環境発電(エネルギーハーベスト)電源および一次電池寿命延長回路

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.54
機能
  • 熱発電補助機能を備えたパワー・マネージメント・システム
    • VOUTが一次電池の電圧に追従
    • LDO出力:2.2V
    • 予備エネルギー出力、4.3Vにクランプ
  • わずか20mVの低入力電圧で動作
  • バッテリ使用中インジケータ(BAT_OFF)
  • バッテリから流れるIQ
    • 環境発電時は80nA
    • 環境発電時以外は6μA
  • 標準的な小型昇圧トランス
  • 熱特性が改善された小型10ピン(3mm×3mm)DFNパッケージ
製品概要
show more Icon

LTC3107は、TEG (熱電発電機)やサーモパイルなどの超低入力電圧源から余剰エネルギーを収集して管理することにより、低消費電力の無線システムで一次電池の寿命を延ばす目的で設計された高集積DC/DCコンバータです。この昇圧回路構成は、わずか20mVの低入力電圧で動作します。

LTC3107は、小型の昇圧トランスを使用して、一次電池で動作する標準的なワイヤレス・センサ・アプリケーション向けの包括的なパワー・マネージメント・ソリューションを実現します。2.2VのLDOを使用して外部のマイクロプロセッサに電力を供給できると同時に、メインの出力電圧は一次電池の電圧に一致するよう自動的に適合します。LTC3107は、収集したエネルギーを利用できるときはいつでも、バッテリ電源から収集電源へ継ぎ目なく移行して、バッテリの寿命を延ばします。BAT_OFFインジケータを使用してバッテリ使用量を追跡することが可能です。オプションの蓄電コンデンサが余剰収集エネルギーを蓄積するので、バッテリの寿命はさらに長くなります。

LTC3107は、熱特性が改善された小型10ピン(3mm × 3mm)DFNパッケージで供給されます。


アプリケーション

  • 産業用ワイヤレスセンシング
  • リモート・センサおよび無線電源
  • HVAC
  • 自動計量
  • ビル・オートメーション、セキュリティ
  • 予知保全、状態監視

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3107EDD#PBF
  • HTML
  • HTML
LTC3107EDD#TRPBF
  • HTML
  • HTML
LTC3107IDD#PBF
  • HTML
  • HTML
LTC3107IDD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2023

- 23_0011

Discontinuance of Select LTC3107 Products

LTC3107EDD#PBF

最終販売

LTC3107EDD#TRPBF

最終販売

LTC3107IDD#PBF

最終販売

LTC3107IDD#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2023

- 23_0011

arrow down

Discontinuance of Select LTC3107 Products

LTC3107EDD#PBF

最終販売

LTC3107EDD#TRPBF

最終販売

LTC3107IDD#PBF

最終販売

LTC3107IDD#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2321A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

zoom

DC2321A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

製品の詳細

Demonstration circuit 2321A is a low power wireless sensor node development platform equipped with an E-ink display for user feedback. The system is capable of monitoring and managing its available energy, logging information from sensors and sharing this data over a wireless network.


The board is designed to connect to the DC2344A or DC2509A energy harvesting demonstration boards which output a regulated power supply as well as status information from energy harvesting ICs and their backup batteries. Two coulomb counters on the DC2321A allow the processor to monitor the energy output of these batteries which will vary depending on the amount of energy which can be harvested from the system’s surroundings.


A DC2274A-A SmartMesh Manager must be used in order to evaluate the networking features of the DC2321A.

reference details image

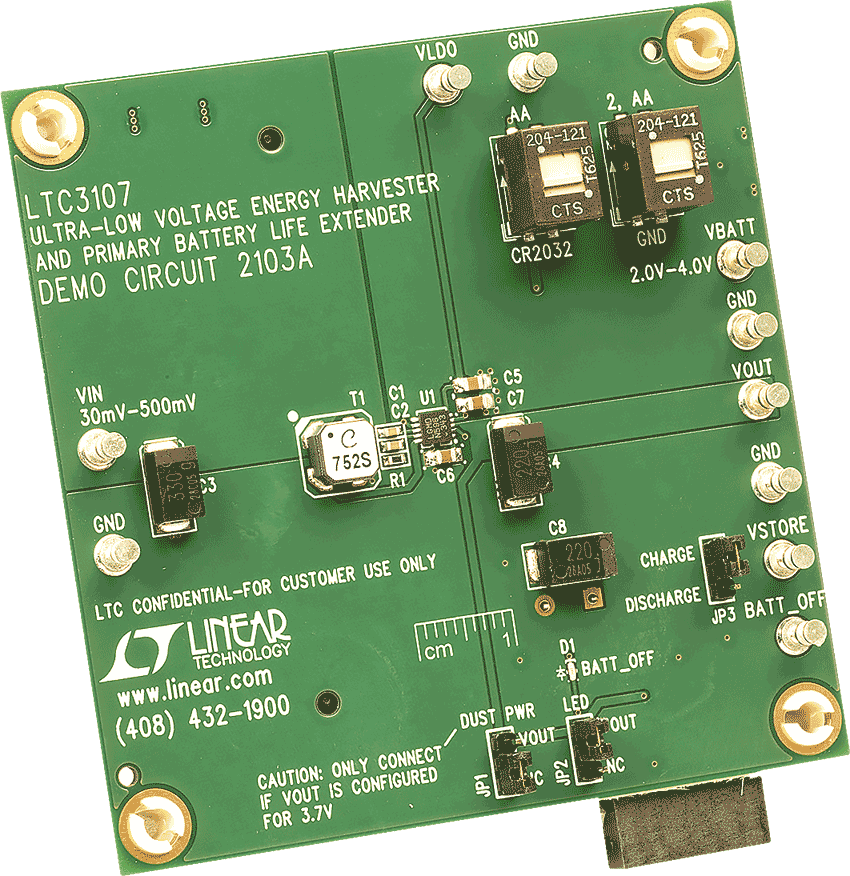

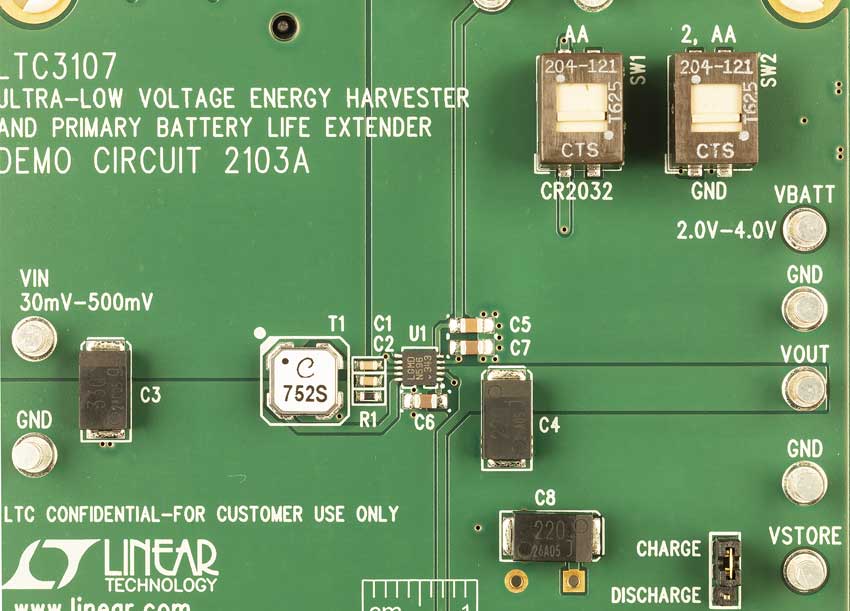

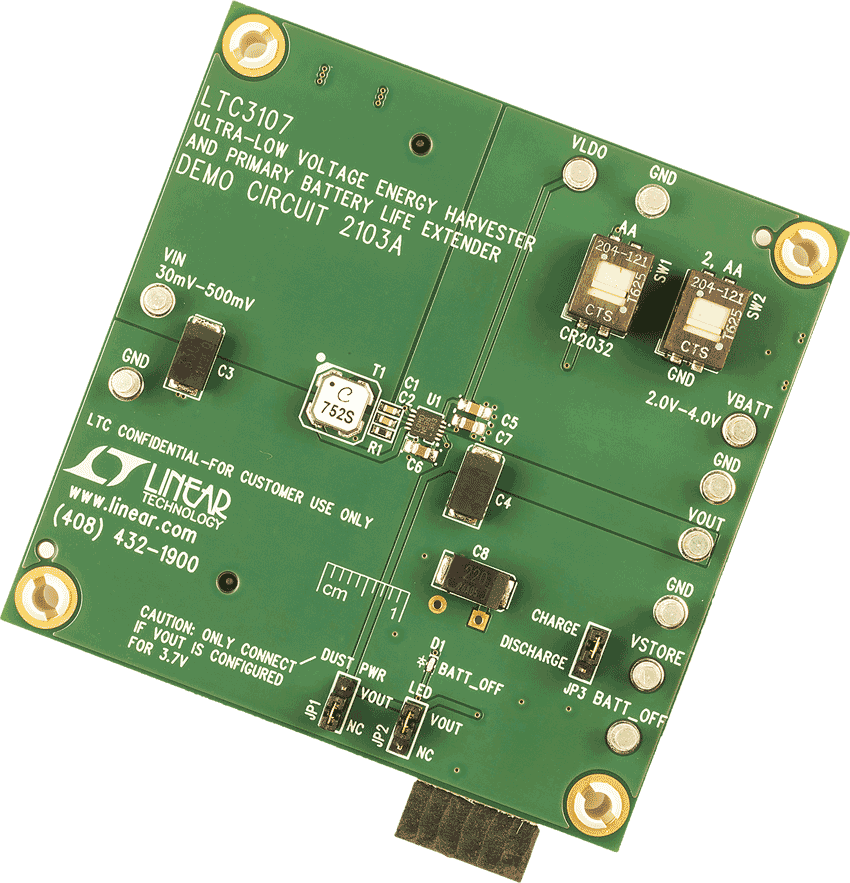

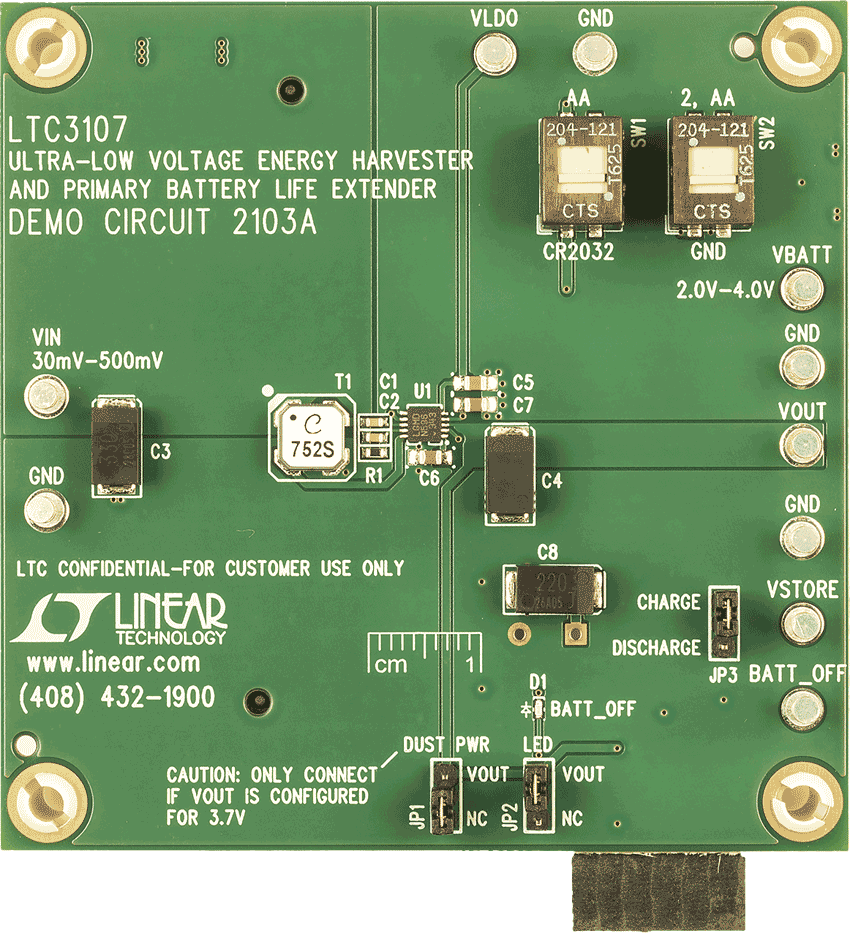

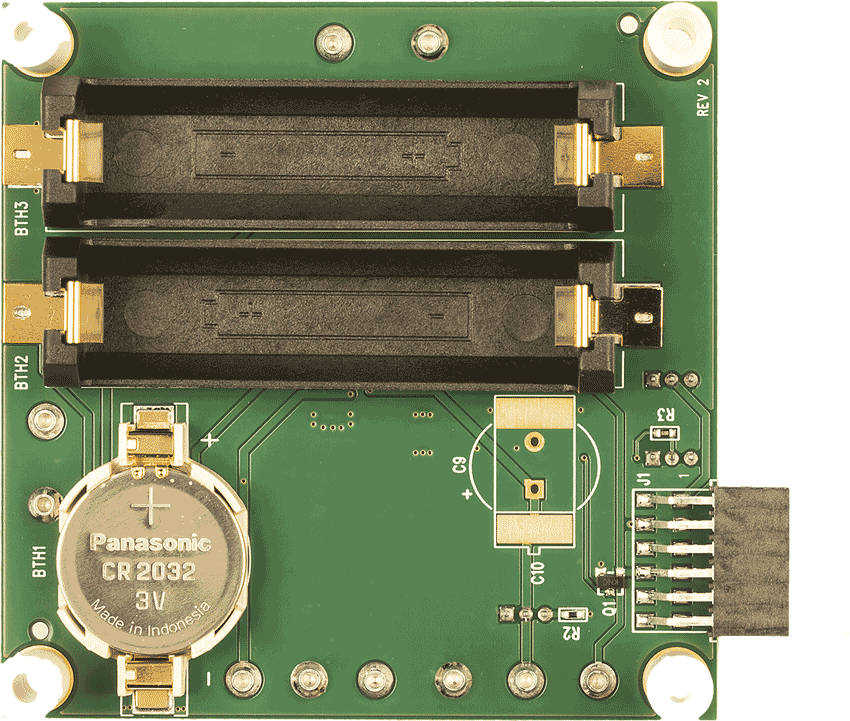

DC2103A

LTC3107 Demo Board | 20mV Start-up Energy Harvester and Battery Life Extender

zoom

DC2103A

LTC3107 Demo Board | 20mV Start-up Energy Harvester and Battery Life Extender

LTC3107 Demo Board | 20mV Start-up Energy Harvester and Battery Life Extender

製品の詳細

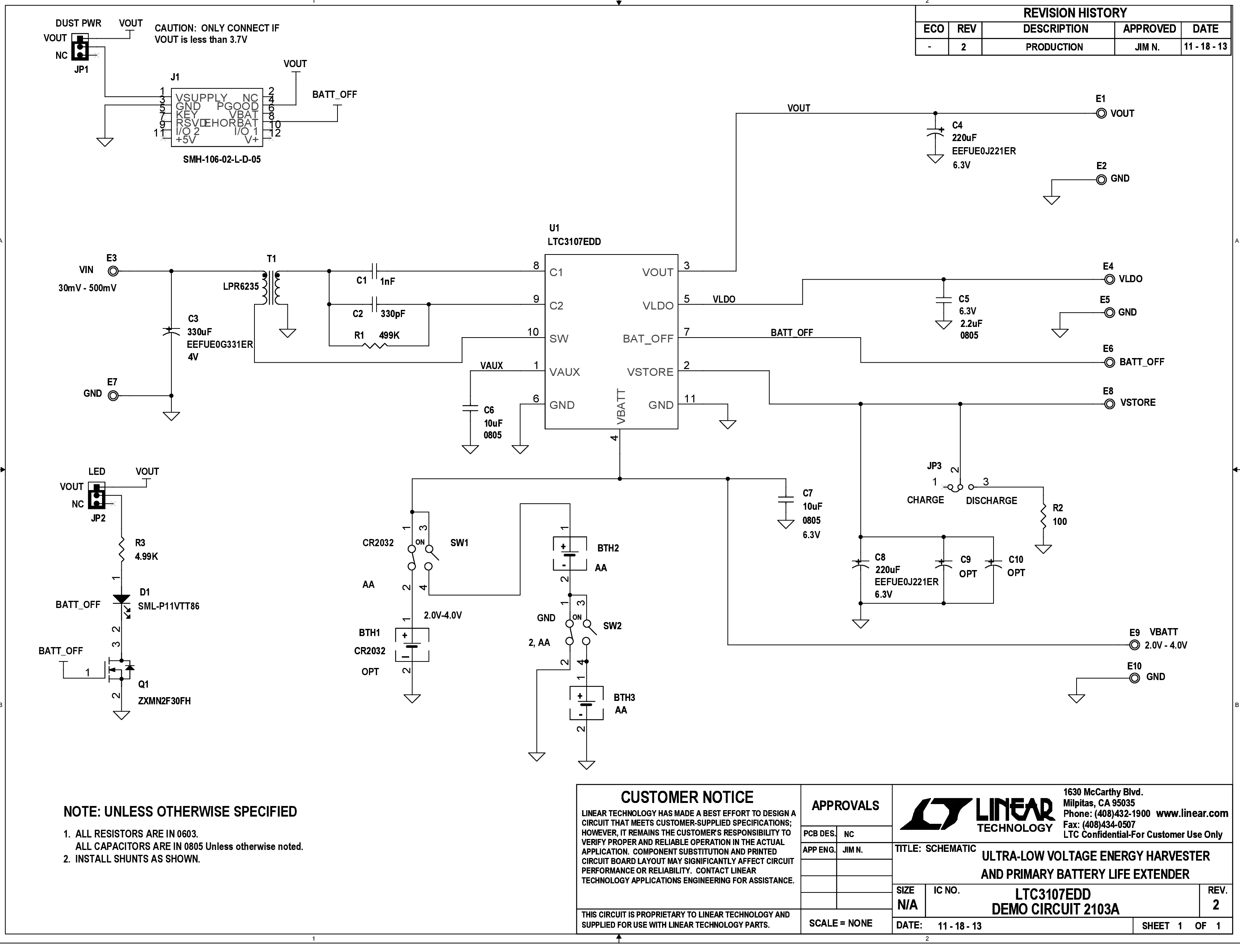

Demonstration circuit 2103A featuring the LTC3107 is a highly integrated DC/DC converter designed to extend the life of a primary battery in low power wireless systems by harvesting and managing surplus energy from extremely low input voltage sources such as thermoelectric generators (TEG). The step-up topology operates from input voltages as low as 20mV.
