LTC3106

PowerPathを備えた静止電流が1.6μAの300mA低電圧昇降圧コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.53
特長
  • 内蔵されたPowerPathマネージャによるデュアル入力昇降圧
  • 極めて低い起動電圧:850mV(バックアップ電源なし)、300mV(バックアップ電源あり)
  • 一次電池または再充電可能なバックアップ・バッテリに対応
  • VOUTおよびVSTOREをデジタルに選択可能
  • 最大電力点制御
  • 超低静止電流:1.6μA
  • 出力電圧より高い、低い、または等しいVINまたはVSTOREで安定化される出力
  • オプションのバックアップ・バッテリ・トリクル・チャージャ
  • バッテリの保管寿命を維持するシェルフ・モードの切断機能
  • Burst Mode®動作
  • 高精度のRUNピンしきい値
  • パワーグッド出力電圧インジケータ
  • 選択可能なピーク電流制限値:90mA/650mA
  • 熱特性が改善された3mm×4mmの16ピンQFNパッケージと20ピンTSSOPパッケージ
製品概要
show more Icon

LTC3106は、マルチソース低消費電力システム用に最適化され、自動PowerPathマネージメントを備えた集積度の高い超低電圧昇降圧DC/DCコンバータです。無負荷時に、最大5Vの出力電圧を生成しながら、LTC3106のいずれかの入力電源には1.6μAの電流しか流れません。

主電源が使用できなくなった場合、LTC3106はシームレスにバックアップ電源に切り替えます。LTC3106は、再充電可能なバッテリまたは一次電池バッテリのいずれかに対応することができ、使用可能な余剰エネルギーが存在する場合、バックアップ・バッテリをトリクル充電できます。オプションの最大電力点制御によって、電源と負荷の間の電力転送を最適化できます。出力電圧およびバックアップ電圧(VSTORE)はデジタルに設定され、必要な外付け部品の数を削減します。消費電力ゼロのシェルフ・モードによって、バックアップ・バッテリは、長期間LTC3106に接続されたままでも、充電された状態を維持できます。

その他の特長には、高精度のターンオン電圧、VOUT用のパワーグッド・インジケータ、低消費電力アプリケーション用のユーザー選択可能な100mAのピーク電流制限設定、サーマル・シャットダウン、ユーザー選択可能なバックアップ電源と出力電圧などがあります。


アプリケーション

  • ワイヤレス・センサ・ネットワーク
  • 家庭用または事務所用建物の自動化
  • 環境発電
  • リモート・センサ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.53

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3106EFE#PBF
  • HTML
  • HTML
LTC3106EFE#TRPBF
  • HTML
  • HTML
LTC3106EUDC#PBF
  • HTML
  • HTML
LTC3106EUDC#TRPBF
  • HTML
  • HTML
LTC3106IFE#PBF
  • HTML
  • HTML
LTC3106IFE#TRPBF
  • HTML
  • HTML
LTC3106IUDC#PBF
  • HTML
  • HTML
LTC3106IUDC#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3106EFE#PBF

製造中

LTC3106EFE#TRPBF

製造中

LTC3106IFE#PBF

製造中

LTC3106IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3106EFE#PBF

製造中

LTC3106EFE#TRPBF

製造中

LTC3106IFE#PBF

製造中

LTC3106IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

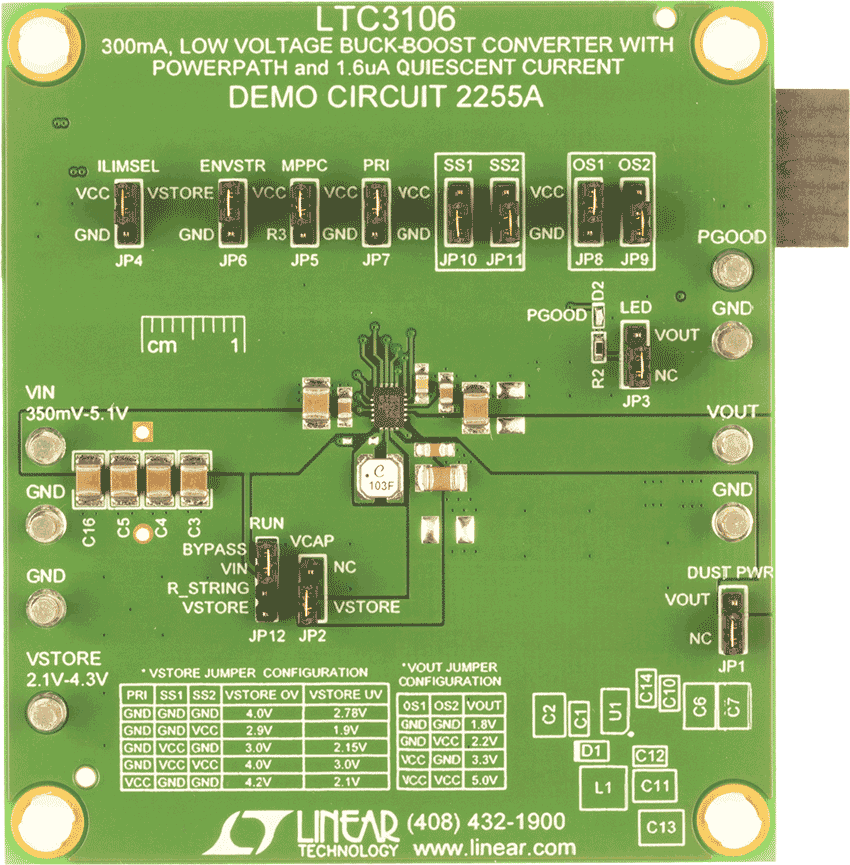

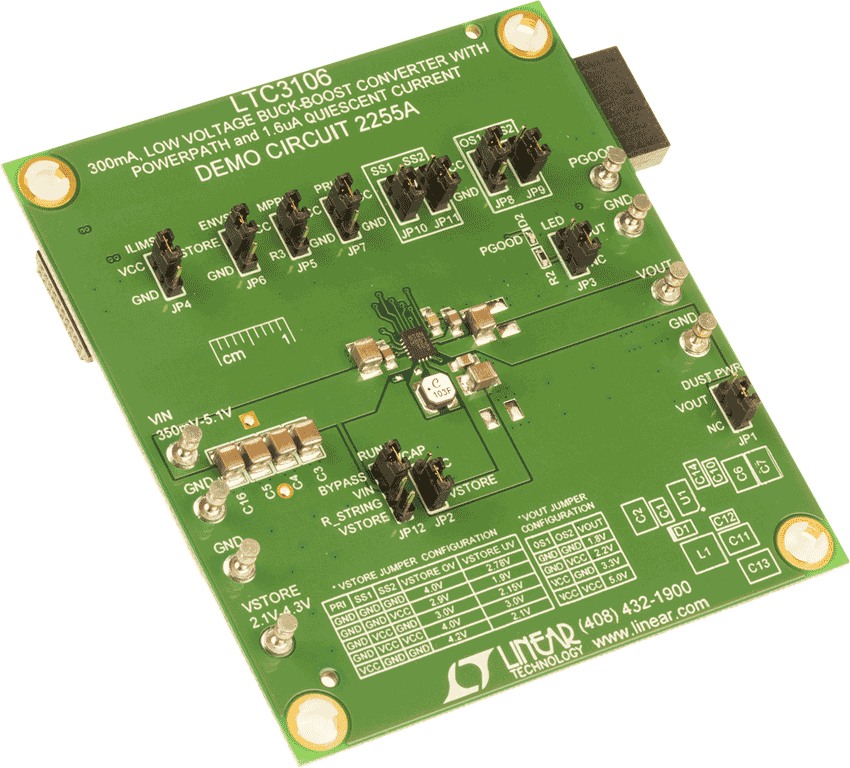

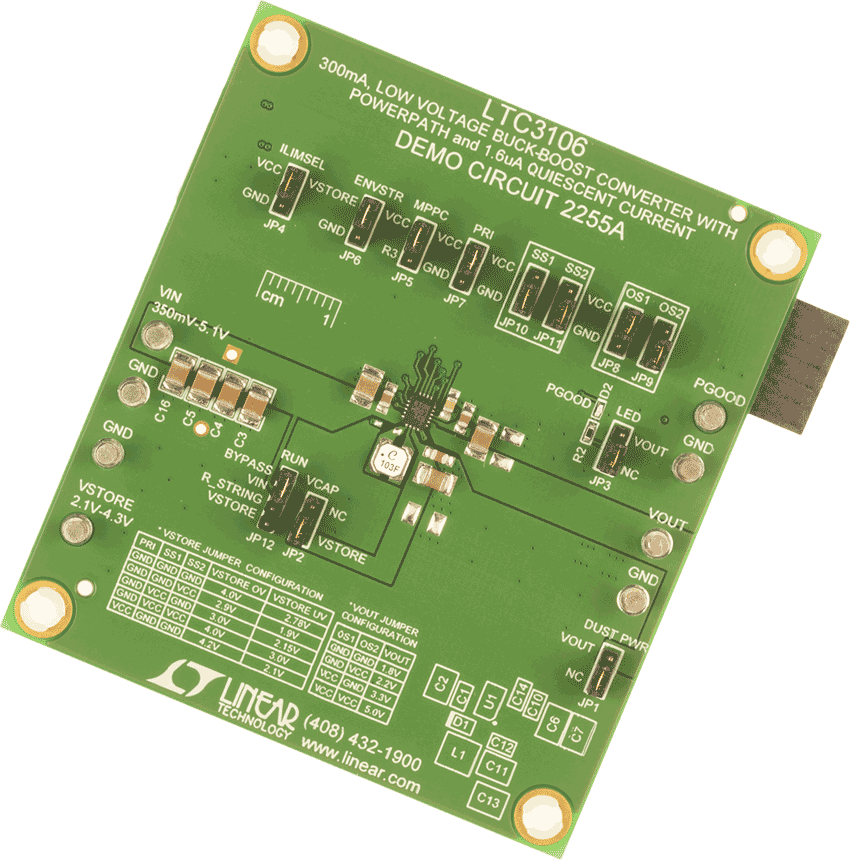

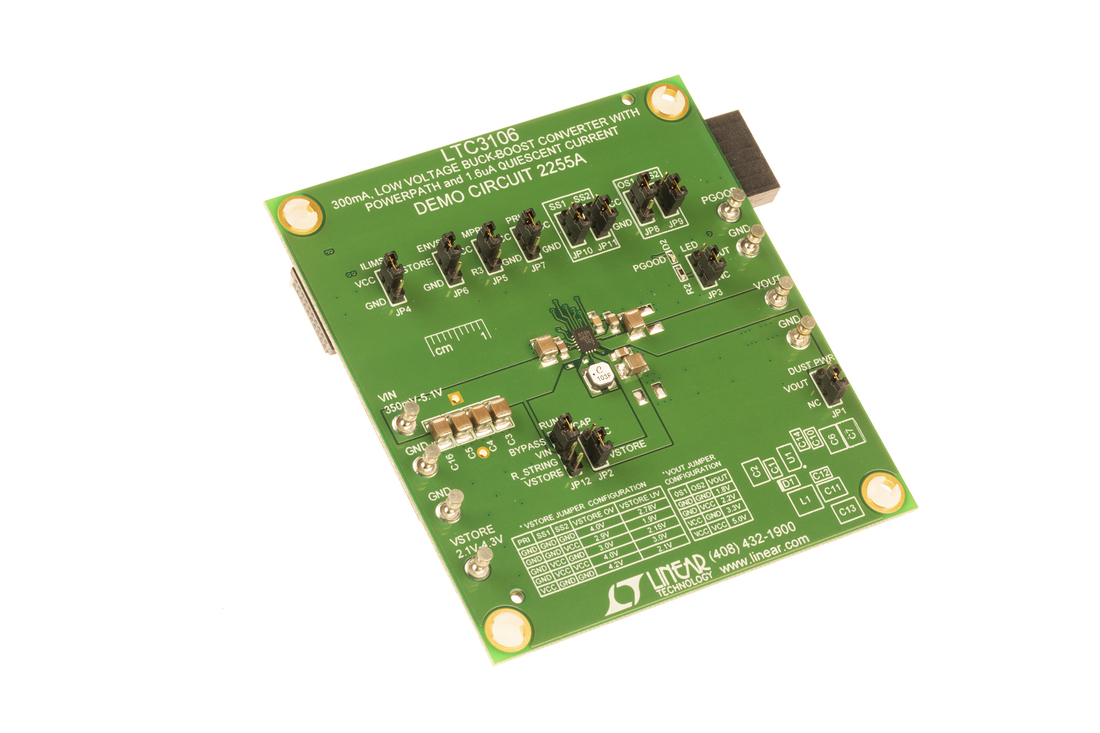

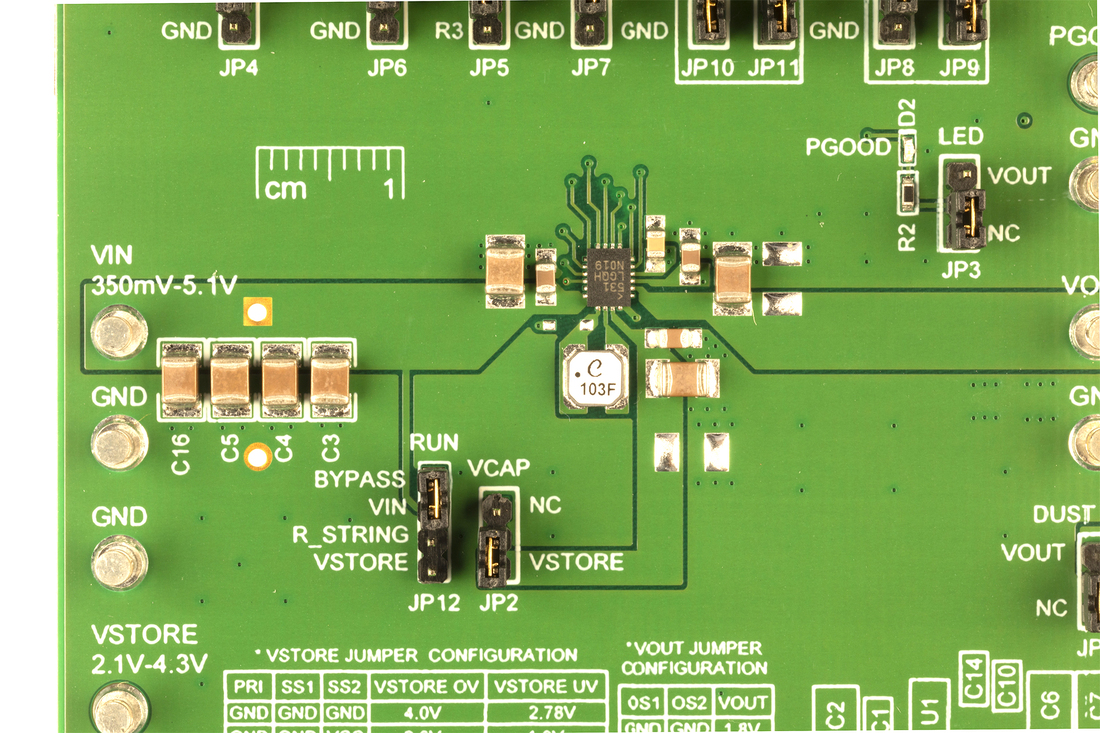

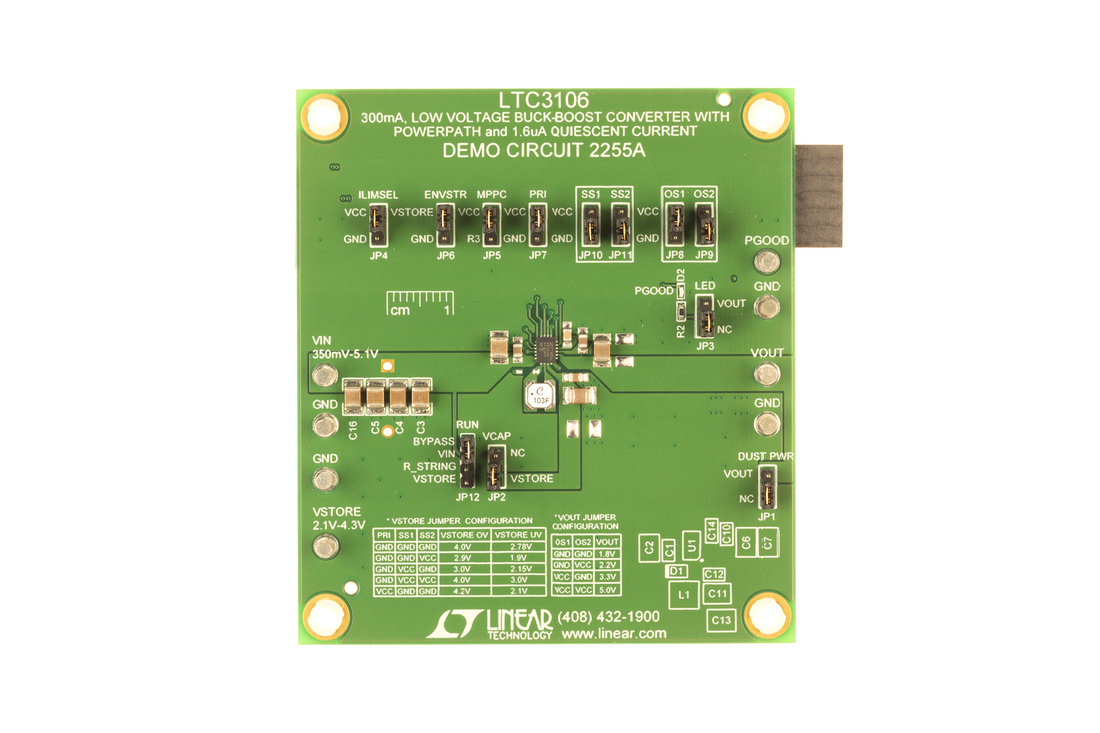

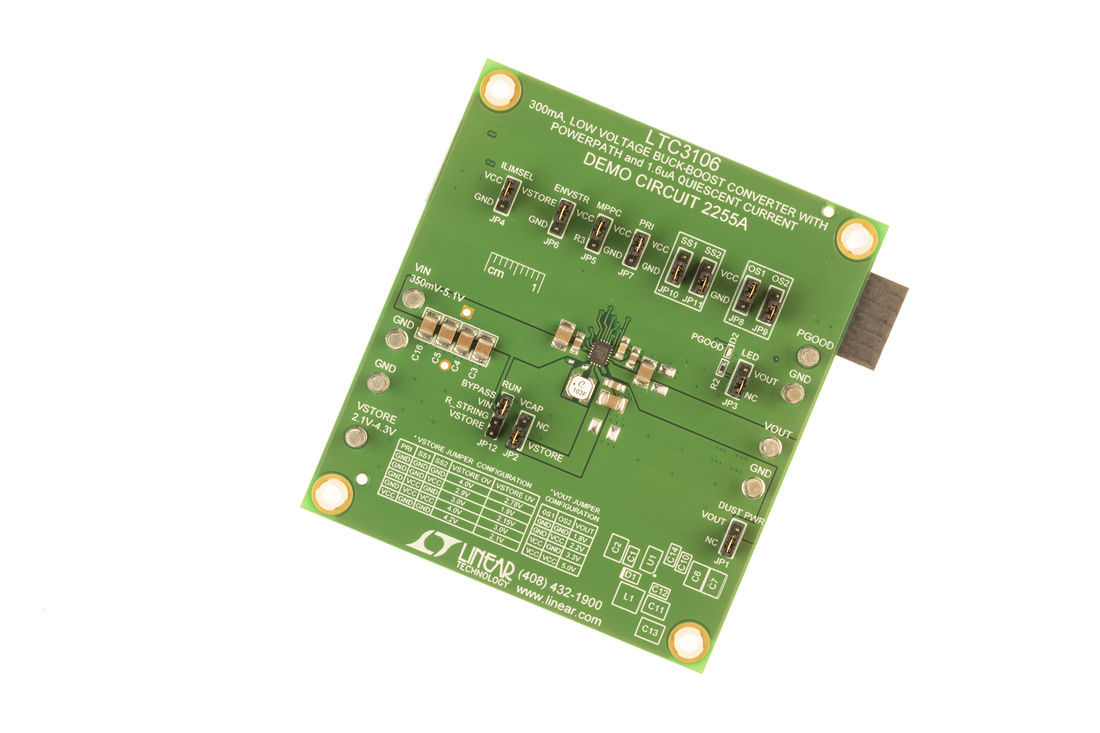

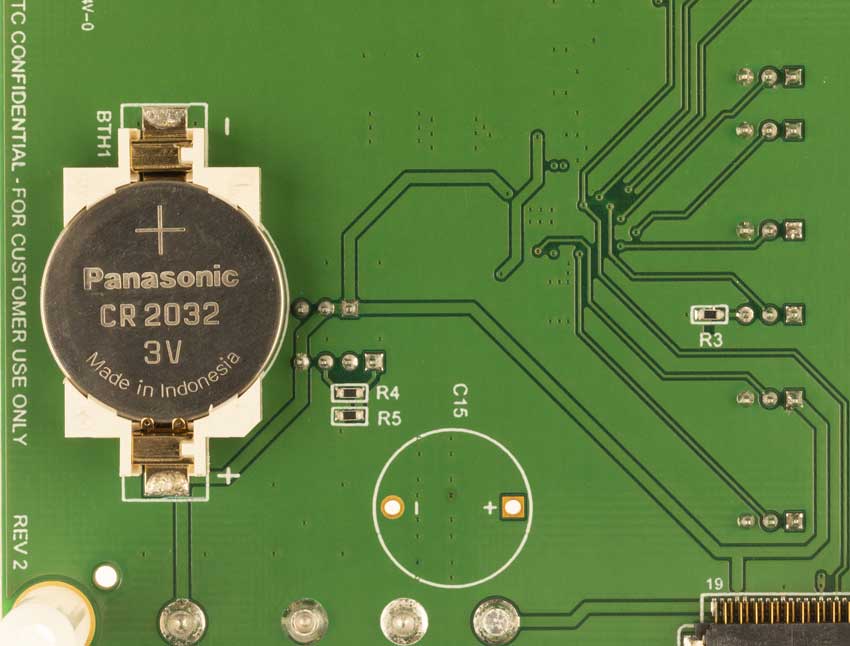

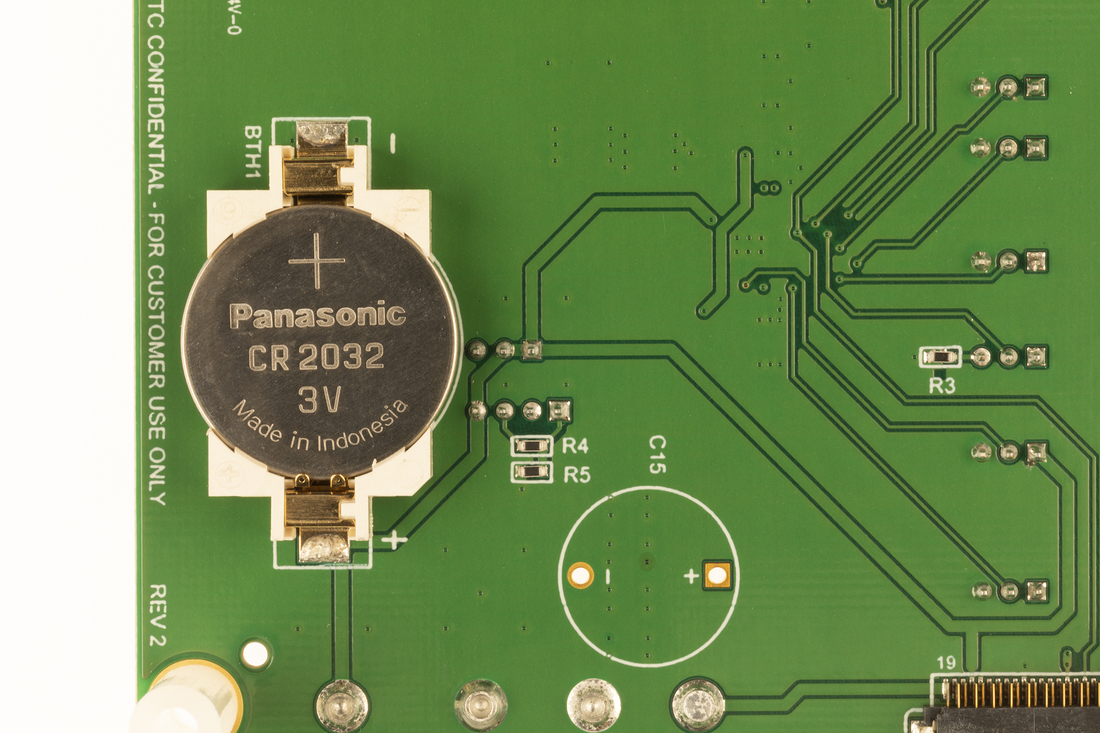

DC2255A

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

zoom

DC2255A

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

製品の詳細

Demonstration circuit DC2255A features the LTC3106, an ultralow input voltage buck-boost DC/DC converter with automatic PowerPath management optimized for multisource, low power systems. The DC2255A has four user-selectable output voltages: 1.8V, 2.2V, 3.3V and 5V. Output current can be up to 300mA (for VIN > VOUT). the LTC3106 operates with input voltages as low as 0.35V, and Burst Mode® operation architecture allows it to run very efficiently with as little as 1.6μA of input current at no load.

reference details image

DC2321A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

zoom

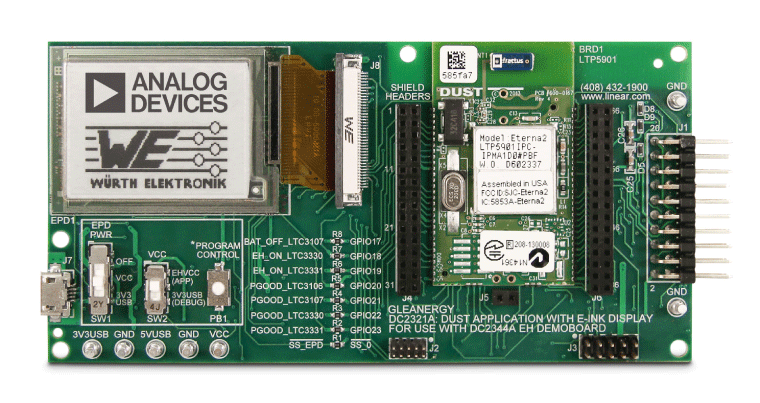

DC2321A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

Dust Energy Harvesting Demo Board with E-Ink Display, Designed to Connect to the DC2344A or DC2509A

製品の詳細

Demonstration circuit 2321A is a low power wireless sensor node development platform equipped with an E-ink display for user feedback. The system is capable of monitoring and managing its available energy, logging information from sensors and sharing this data over a wireless network.


The board is designed to connect to the DC2344A or DC2509A energy harvesting demonstration boards which output a regulated power supply as well as status information from energy harvesting ICs and their backup batteries. Two coulomb counters on the DC2321A allow the processor to monitor the energy output of these batteries which will vary depending on the amount of energy which can be harvested from the system’s surroundings.


A DC2274A-A SmartMesh Manager must be used in order to evaluate the networking features of the DC2321A.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
