LTC3100
製造中1.5MHz同期整流式デュアル・チャネルDC/DCコンバータおよび100mA LDO
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$3.72
製品の詳細
- 極めて小型のトリプル・レール・ソリューション
- Burst Mode®動作、IQ = 15μA
- 1.5MHz固定周波数動作
- パワーグッド・インジケータ
- 700mA同期整流式昇圧DC/DCコンバータ
- VINの範囲:0.65V~5V
- VOUTの範囲:1.5V~5.25V

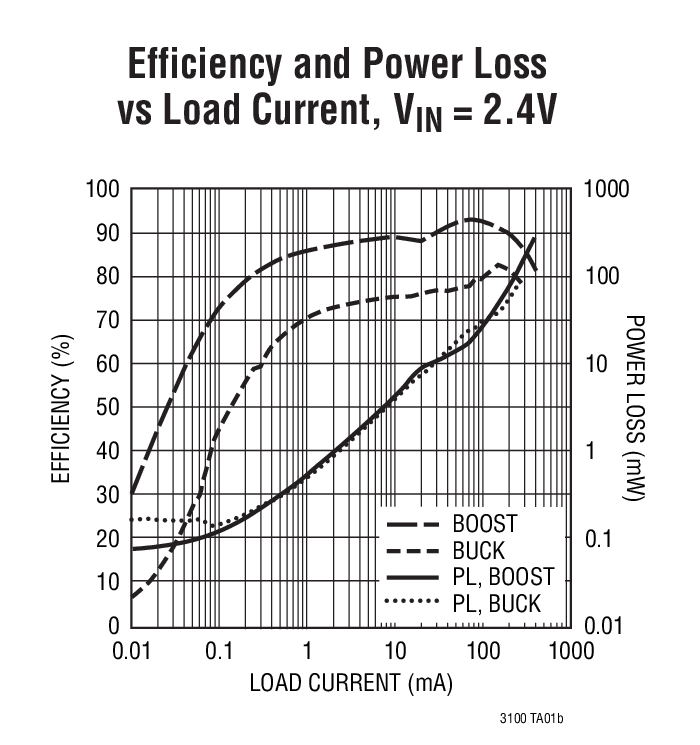

- 最大効率:94%
- VIN > VOUT時の動作
- 出力切断
- 250mA同期整流式降圧DC/DCコンバータ
- VINの範囲:1.8V~5.5V
- VOUTの範囲:0.6V~5.5V
- LDO(VINが内部でVBSTに接続)
- VOUTの範囲:0.6V~5.25V
- 100mAでのドロップアウト電圧:200mV

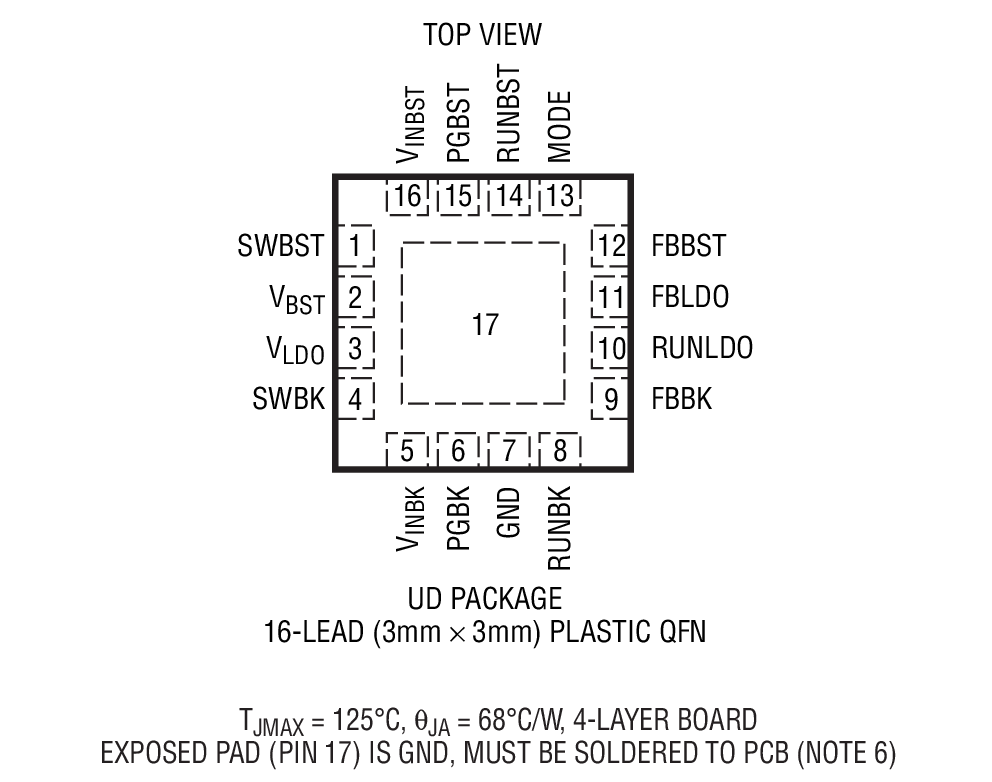

- 3mm × 3mmの16ピンQFNパッケージで供給
LTC3100は、高効率の700mA同期整流式昇圧コンバータ、250mA同期整流式降圧コンバータ、100mA LDOレギュレータを組み合わせたデバイスです。LTC3100は、0.65V~5Vという広い動作入力電圧範囲を特長としています。降圧コンバータの電力は、昇圧コンバータの出力または独立した1.8V~5.5V電源から供給できます。LDOは昇圧コンバータの出力のシーケンシング・スイッチとして使用することもできます。
スイッチング周波数が1.5MHzなので、小型で高さの低いインダクタやセラミック・コンデンサを使用できるようにすることで、ソリューションの実装面積を最小限に抑えています。これらのスイッチング・レギュレータは電流モード制御を採用しており、内部補償されているので、外付け部品数が減少します。各コンバータはBurst Mode動作に自動的に移行し、全負荷範囲で高効率を維持します。低ノイズ・アプリケーションでは、Burst Mode動作をディスエーブルすることができます。内蔵のLDOにより、第3の低ノイズ、低ドロップアウト電源を供給します。
アンチリンギング回路は、不連続モードで昇圧インダクタの値を減衰することによってEMIを低減します。その他に、1μA未満のシャットダウン電流や過熱シャットダウンなどの機能を備えています。LTC3100は、3mm × 3mm × 0.75mmの16ピンQFNパッケージに収容されています。
アプリケーション
- バーコード・リーダ
- 医療機器
- 低消費電力の携帯電子機器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3100EUD#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
LTC3100EUD#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 2

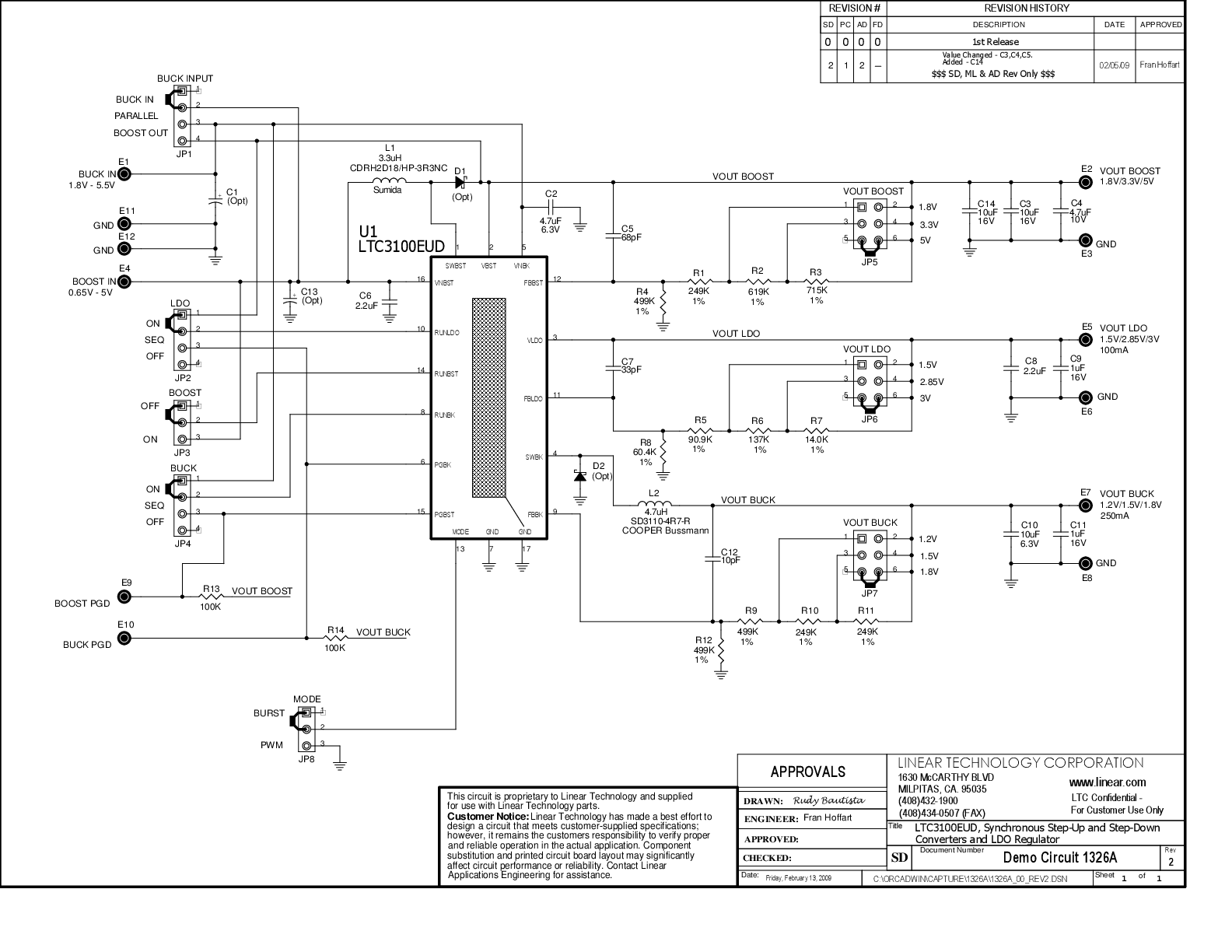

- LTC3100 Demo Circuit - 1.5MHz, Synchronous Buck and Boost DC/DC Converter and 100mA LDO (1.8-5V to 3.3V @ 0.1A, 1.2V @ 0.25A & 1.8V @ 0.05A)
- LTC3100 - Step-Down (Buck) Regulators
下記製品はLTspiceで使用することが出来ます。:
- LTC3100
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
