LTC2971

2チャンネル±60Vパワー・システム・マネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.25
特長
  • 2つの電源についてシーケンス/トリム/マージン付け、監視、故障ログ作成、遠隔測定を監視
  • 0V~60Vの入力電圧で、1%以内で入力電流を監視し、電力量を積算
  • −60V~60Vからの出力を管理し、0.25%以内にマージン/トリム付け
  • 1.8V~3.3VのPMBus/SMBus/I2C準拠のシリアル・インターフェース
  • LTpowerPlay®GUIによるサポート
  • 複数のアナログ・デバイセズPSMデバイス間でシーケンシングと障害管理を調整
  • 追加ソフトウェアなしで自動動作
  • レギュレータのIMONピンに直接接続
  • 3.3V、または4.5V~60Vから給電可能
  • 49ピン7mm × 7mm BGAパッケージを採用
製品概要
show more Icon

LTC2971/LTC2971-1/LTC2971-2/LTC2971-3は、シーケンス/トリム(サーボ)/マージン付け、監視、故障の管理、遠隔測定、故障ログの作成に使用できる、2チャンネル高電圧電源システム・マネージャです。DACは独自のソフト接続アルゴリズムを使用し、電源の乱れを最小限に抑えます。監視機能には、2個電源出力チャンネルおよび1個の入力チャンネルでの、過電圧/低電圧および温度の閾値が含まれます。プログラマブル故障応答機能では、電源の無効化、再試行の構成、故障ステータスおよびこれに関連する遠隔測定値をブラック・ボックスEEPROMストレージに保存するためのトリガなどを実行できます。内蔵16ビットADCが2つの出力電圧2つの出力電流、2つの外部温度、入力電圧と入力電流、ダイ温度を監視します。入力電力、エネルギー、出力電力も計算されます。プログラマブルなウォッチドッグ・タイマーは、マイクロプロセッサを監視して、必要に応じてマイクロプロセッサをリセットします。1線式バスにより、アナログ・デバイセズの複数のパワー・システム・マネージメント(PSM)デバイス間で電源が同期されます。EEPROMでECCを設定することで、追加ソフトウェアなしで自動動作がサポートされます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2971CY#PBF
  • HTML
  • HTML
LTC2971CY-1#PBF
  • HTML
  • HTML
LTC2971CY-2#PBF
  • HTML
  • HTML
LTC2971CY-3#PBF
  • HTML
  • HTML
LTC2971HY#PBF
  • HTML
  • HTML
LTC2971HY-1#PBF
  • HTML
  • HTML
LTC2971HY-2#PBF
  • HTML
  • HTML
LTC2971HY-3#PBF
  • HTML
  • HTML
LTC2971IY#PBF
  • HTML
  • HTML
LTC2971IY-1#PBF
  • HTML
  • HTML
LTC2971IY-2#PBF
  • HTML
  • HTML
LTC2971IY-3#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTC2971CY#PBF

製造中

LTC2971CY-1#PBF

製造中

LTC2971CY-2#PBF

製造中

LTC2971CY-3#PBF

製造中

LTC2971HY#PBF

製造中

LTC2971HY-1#PBF

製造中

LTC2971HY-2#PBF

製造中

LTC2971HY-3#PBF

製造中

LTC2971IY#PBF

製造中

LTC2971IY-1#PBF

製造中

LTC2971IY-2#PBF

製造中

LTC2971IY-3#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTC2971CY#PBF

製造中

LTC2971CY-1#PBF

製造中

LTC2971CY-2#PBF

製造中

LTC2971CY-3#PBF

製造中

LTC2971HY#PBF

製造中

LTC2971HY-1#PBF

製造中

LTC2971HY-2#PBF

製造中

LTC2971HY-3#PBF

製造中

LTC2971IY#PBF

製造中

LTC2971IY-1#PBF

製造中

LTC2971IY-2#PBF

製造中

LTC2971IY-3#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

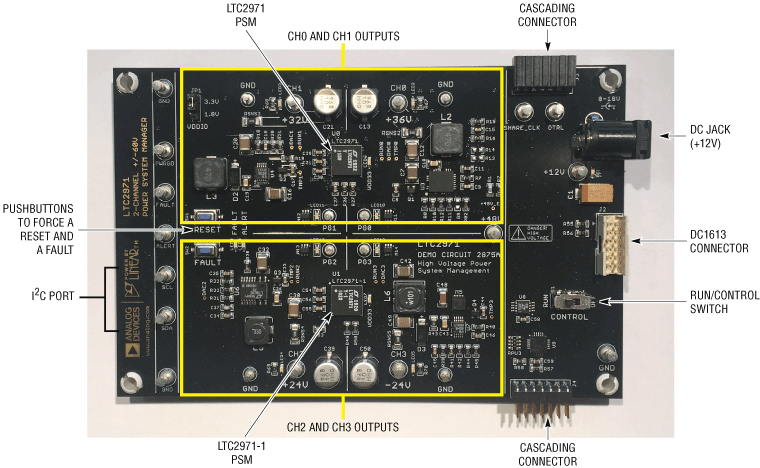

DC2875A

LTC2971デモ用ボード | 高電圧2チャンネルPMBus電源システム・マネージャ(×2)、電源レール4本装備

zoom

DC2875A

LTC2971デモ用ボード | 高電圧2チャンネルPMBus電源システム・マネージャ(×2)、電源レール4本装備

LTC2971デモ用ボード | 高電圧2チャンネルPMBus電源システム・マネージャ(×2)、電源レール4本装備

機能と利点

  • 4個の電源をシーケンス/トリム/マージン付けして監視
  • 故障を管理、遠隔測定を監視、故障ログを作成
  • PMBus準拠のコマンド・セット
  • LTpowerPlay GUIによるサポート
  • 電源を精度0.25%でマージンまたはトリム付け
  • IOUTモニタ(×4)およびIINモニタ(×2)
  • 入力電力の測定および電力量の積算
  • チャンネルごとの高速OV/UV監視回路
  • マルチチャンネル障害管理
  • 内部EEPROMに自動的に障害ログを記録
  • 追加ソフトウェアなしで自動動作
  • モニタ:電圧、電流、電力、温度
  • 2チャンネルの時間ベース出力シーケンサ
  • I2C/SMBusシリアル・インターフェース
  • 8V~18Vから給電

製品の詳細

DC2875Aは、各種レギュレータへのインターフェースとなるLTC2971電源システム・マネージャ用のデモンストレーション・システムです。このボードには、4つの電源を管理する2チャンネルLTC2971デバイスを使用する電源システムのデモンストレーションに必要な、すべての回路が搭載されています。4つの電源には、電圧や電流を検知する様々な方法をデモンストレーションすることを目的とした各種スイッチング・レギュレータが含まれます。このデモ用ボードは、高度な4チャンネルのデジタル・プログラマブルな電源システムを提供します。

LTC2971は2チャンネルI2C/SMBus/PMBus電源システム・マネージャで、入力電流と電力量を正確に計測できるほか、±60Vの電源管理にも対応可能です。このデバイスは、入力電流と入力電圧をモニタし、入力電力と電力量を計算します。DC2875Aは4つの電源をシーケンス/トリム/マージン付け、監視、モニタリングし、故障ログを作成するLTC2971の機能をデモンストレーションします。LTC2971 は、各チャンネルの出力電圧と出力電流をモニタできるほか、外部温度センサーとLTC2971自体の内部ダイ温度もモニタします。

DC2875Aボードは、4つの独立した電源レールを内蔵しています。4本のレールはいずれも、DC/DCスイッチング・レギュレータをベースにしています。+36Vチャンネルおよび+32VチャンネルはLTC2971によって、また、±24VチャンネルはLTC2971-1によって管理します。ボードはこれらの電圧に基づいて事前設定済みですが、帰還抵抗で再度設定できます。

LTpowerPlay®グラフィカル・ユーザー・インターフェース(GUI)は、このデモンストレーション・システムをサポートしており、LTC2971の全機能を完全に制御できます。LTpowerPlayソフトウェアとDC2875Aハードウェア・システムを組み合わせることにより、LTC2971の構成設定値を設計、テストするための強力な開発環境を構築できます。LTpowerPlayはこれらの設定値を、LTC2971の内部EEPROMまたはプロジェクト・ファイルに保存します。このソフトウェアは、構成設定値とパワー・システム・マネージメントICからのリアルタイム計測値をすべて表示します。遠隔測定によって、LTC2971が作成する障害ログへのアクセスやデコーディングを容易に実行できます。このボードには、DC2875A上にある4つの電源レールに適したEEPROM値が事前に設定されています。プラグ・アンド・プレイにより、接続するだけで使用できます。

LTpowerPlayを使用した、アナログ・デバイセズ・エクスプレス(ADX)の事前プログラム済みデバイスをご注文ください。
