LTC2923: 電源トラッキング・コントローラ データシート (Rev. )5/19/2011PDF2M
類似製品
製品概要
機能と利点
- 柔軟な電源トラッキング
- パワーアップ/パワーダウン両方のトラッキング
- 電源シーケンシング
- 電源の安定性に影響なし
- シリーズFETなしで2つの電源を制御
- 1個のシリーズFETを使用して第3の電源を制御
- ランプ・レートを調整可能
- 電子回路ブレーカ
- 10ピンMSパッケージと12ピン（4mm×3mm）DFNパッケー
製品概要
LTC2923は、電源トラッキングおよびシーケンシング要求に対して、シンプルなソリューションを提供します。数個の抵抗を選択することにより、電源のランプアップとランプダウンを電圧オフセット、遅延、または種々のランプ・レートとともに設定できます。
2つの独立したスイッチング・レギュレータの帰還ノードに電流を流すことにより、LTC2923の出力がパス素子の損失なしにトラッキングを行います。電流はオープンループ方式で制御されるので、過渡応答や電源の安定性に影響を与えることはありません。さらに、起動が完了するとハイ・インピーダンスになるので、DC/DC回路から事実上切り離すことができます。
第3の電源が必要なシステムで使用する場合、1つの電源を1個のシリーズFETで制御できます。このオプションのシリーズFETは、帰還抵抗への直接アクセスを許容しない電源（パワーモジュールなど）や出力をグランドに強制できない電源（3端子リニア･レギュレータなど）を制御することもできます。FETが使用される場合、電子回路ブレーカによって短絡状態から保護します。
アプリケーション
- VCOREおよびVI/O電源トラッキング
- マイクロプロセッサ、DSPおよびFPGA電源
- サーバ
- 通信システム
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R413 Reliability Data3/26/2018PDF26 K
-

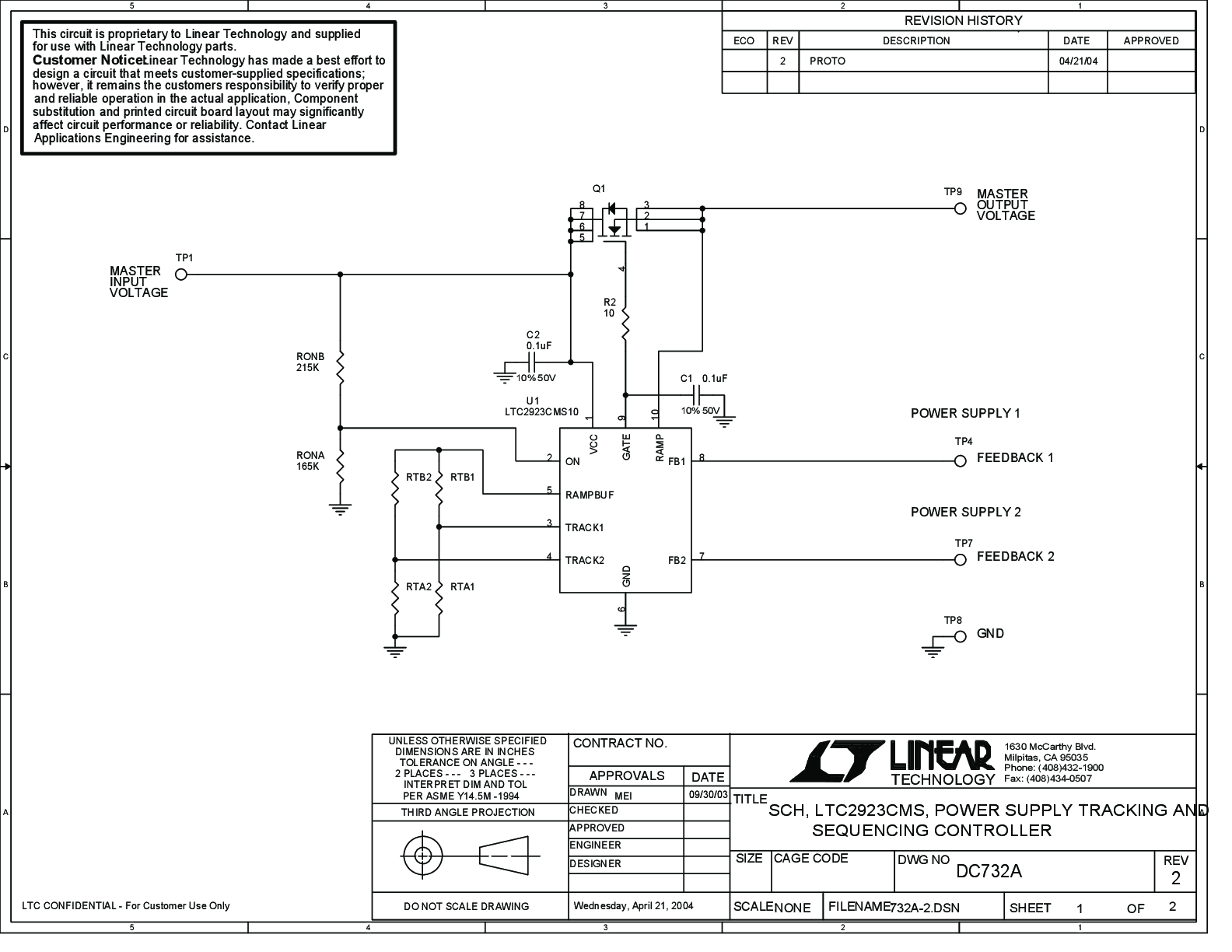

DC732A - Demo Manual9/24/2009PDF289K
-
DN372 - Power Supply Tracker Can Also Margin Supplies10/15/2007PDF73K
-
Dual 500mA µPower LDO Features Independent 1.8V–20V Inputs and Easy Sequencing in a 4mm × 3mm DFN4/1/2010 LT Journal
-
MOSFETs Make Sense for Tracking and Sequencing Power Supplies3/1/2006 LT Journal
-
リニア・レギュレータの電源トラッキングを実現する11/1/2004
-
Versatile Power Supply Tracking without MOSFETs2/1/2004 LT Journal
-
Low Voltage Wizardry Provides the Ultimate Power-On Reset Circuit12/1/2003 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC2923
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2923CDE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2923CDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2923CMS#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC2923CMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC2923IDE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2923IDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2923IMS#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC2923IMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R413 Reliability Data |
