LTC2914

製造中

クワッドUV/OV正/負電圧モニタ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4つの電圧を同時にモニタ
  • UVおよびOVトリップ値を調整可能
  • 保証スレッショルド精度：全温度範囲にわたってモニタされる電圧の±1.5%
  • 入力グリッチ除去
  • 最大2つの負電圧をモニタ
  • バッファ付き1Vリファレンス出力
  • 遅延ディスエーブル付きの調整可能な遅延
  • 消費電流：62μA
  • オープンドレインOVおよびUV出力
  • VCC ≥ 1Vで保証されるOVおよびUV
  • 16ピンSSOPおよび16ピン5mm×3mm DFNパッケージ

LTC2914は、様々なアプリケーションにおいて複数の電圧をモニタするためのクワッド入力電圧モニタです。各モニタ電圧ごとに2つの入力を備えているので、4つの低電圧（UV）状態と4つの過電圧（OV）状態を個別にモニタできます。すべてのモニタが1つの低電圧出力と1つの過電圧出力を共有します。LTC2914-1は過電圧出力をラッチできます。LTC2914-2は過電圧および低電圧出力をディスエーブルする機能を搭載しています。

極性選択とバッファ付きリファレンスにより、最大で2つの個別の負電圧をモニタできます。スリーステート入力ピンにより、外付け部品を使用せずに2つの入力の極性を設定できます。また、グリッチ･フィルタにより、誤ったトリガやノイズの多いトリガのない信頼できるリセット動作を保証します。

LTC2914は電圧モニタ向けに高精度で汎用性が高く、スペース重視のマイクロパワー･ソリューションを提供します。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • ネットワーク・サーバ
  • コア、I/O電圧モニタ
LTC2914
クワッドUV/OV正/負電圧モニタ

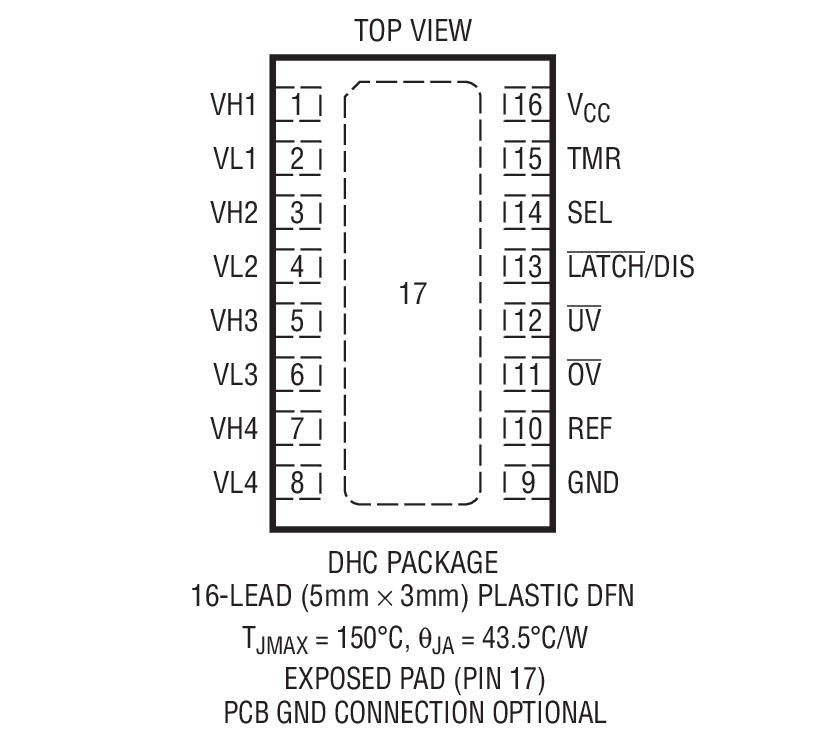

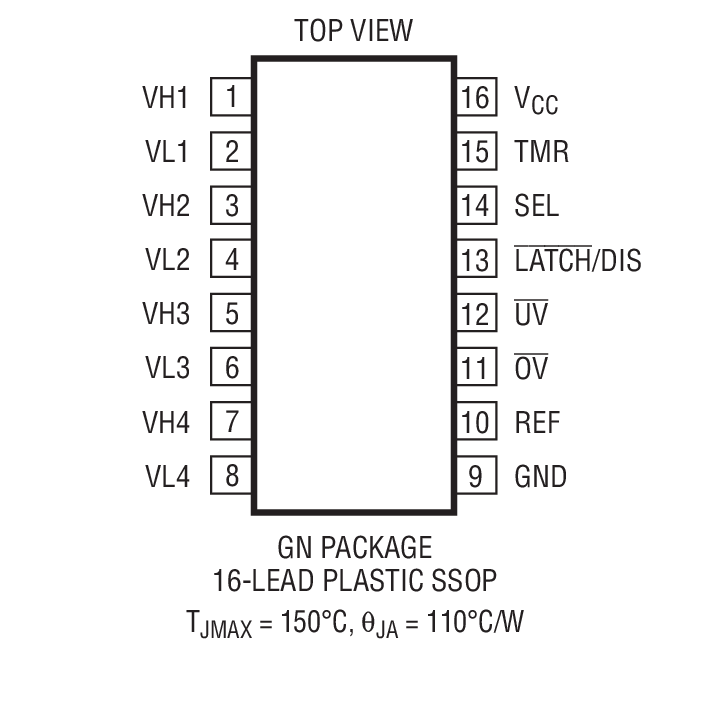

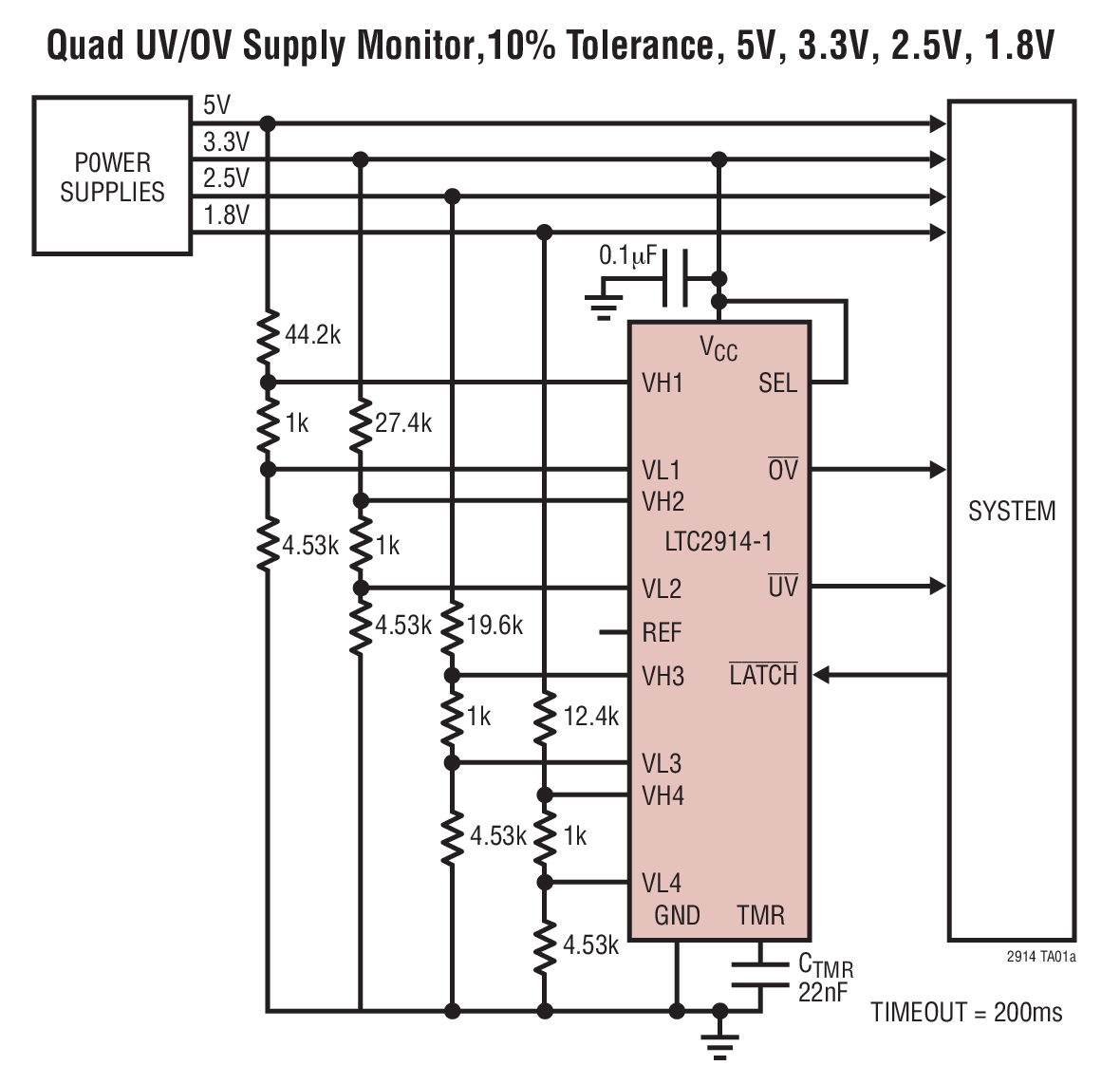

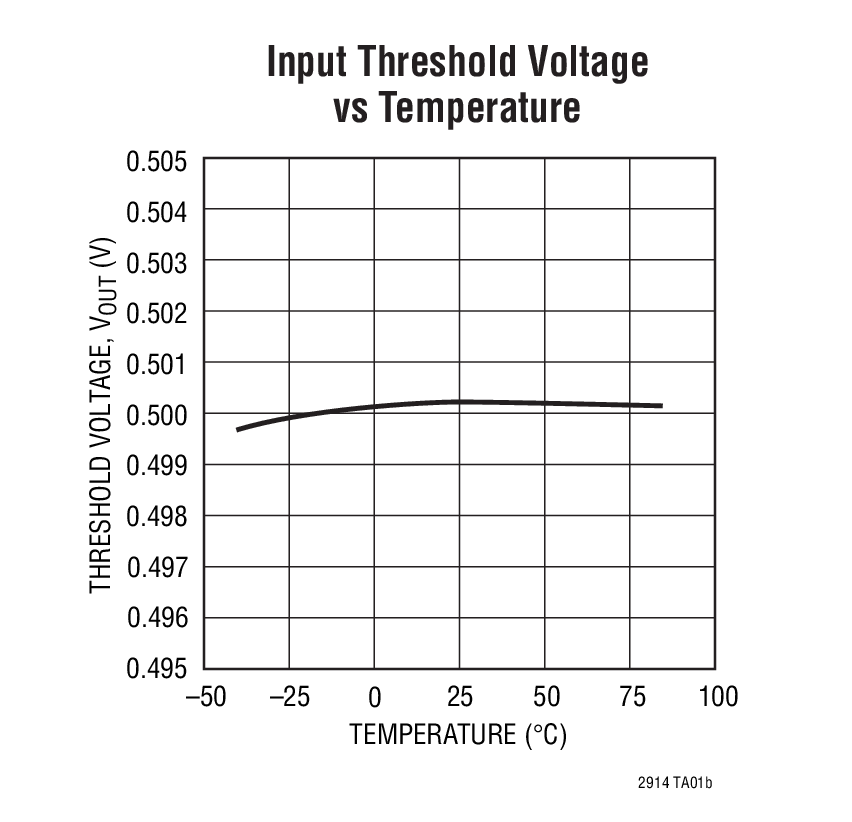

Quad UV/OV Supply Monitor,10% Tolerance, 5V, 3.3V, 2.5V, 1.8V Input Threshold Voltage vs Temperature Product Package 1 Product Package 2
