LTC2909

製造中

高精度でトリプル/デュアル入力の低電圧、過電圧および負電圧モニタ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 調整可能な2つの低電圧入力（0.5V）
  • ピンで選択可能な入力極性により、負電圧およびOV（過電圧）モニタリングが可能
  • 保証スレッショルド精度：±1.5%
  • 6.5Vシャント･レギュレータによる高電圧動作
  • 50μA の低消費電流
  • バッファ付き1Vリファレンスにより、負電圧電源オフセットが可能
  • 入力グリッチ除去
  • 調整可能なリセット･タイムアウト期間
  • 選択可能な内部タイムアウトにより、部品を節減
  • オープンドレインRST出力
  • 2.5V、3.3V、5Vシステム向けの高精度UVLO（低電圧ロックアウト）
  • 超低電圧リセット：VCC＝0.5Vを保証CC = 0.5V Guaranteed
  • 省スペースの8ピンTSOT-23および3mm×2mm DFNパッケージ

LTC2909は、広範なシステム･モニタ･アプリケーション向けのデュアル入力モニタです。LTC2909は極性選択とバッファ付きリファレンス出力により、正電圧および負電圧電源の低電圧（UV）および過電圧（OV）状態をモニタできます。

2つの入力はスレッショルドが公称0.5Vで、全動作温度範囲で1.5%という高いスレッショルド精度を達成します。また、グリッチ･フィルタにより、誤ったトリガリングのない信頼できるリセット動作が可能です。標準ロジック電源向けに、VCCを3番目の固定スレッショルドUVLOモニタとして使用することもできます（スレッショルド精度は同様に1.5%）。

共通のリセット出力は、200msのプリセット値を使用するか、外付けコンデンサを使用して設定するか、ディスエーブルすることが可能です。スリーステートの入力ピンにより、外付け部品を使用せずに調整可能な各入力の入力極性を設定します。

LTC2909は、電源モニタ向けに、汎用性が高く、高精度で、スペース重視のマイクロパワー･ソリューションを提供します。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • ハンドヘルド機器
  • ネットワーク・サーバ
  • コア、I/Oモニタ
  • 車載
LTC2909
高精度でトリプル/デュアル入力の低電圧、過電圧および負電圧モニタ

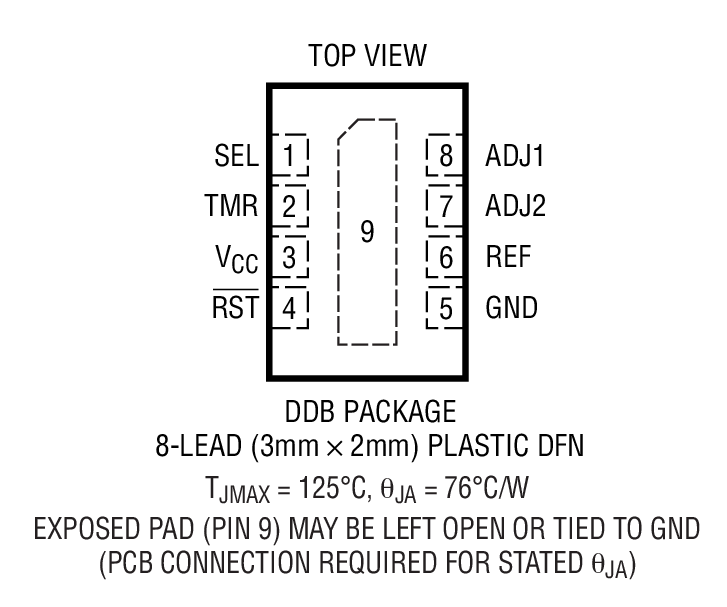

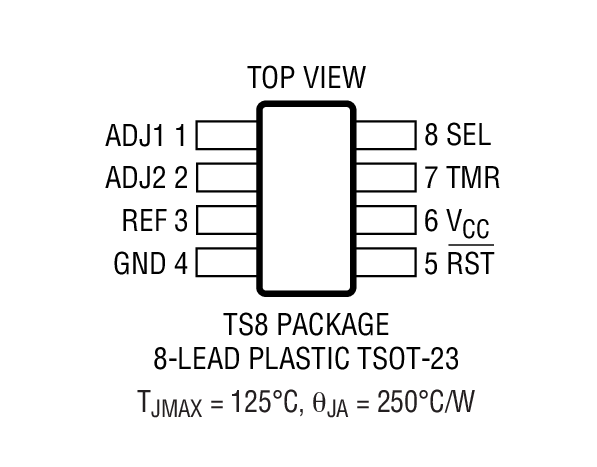

3.3V UV/OV (Window) Monitor Application with 200ms Internal Timeout (3.3V Logic Out) SEL Pin Connection for Input Polarity Combinations Product Package 1 Product Package 2
