LTC2875: ±60Vの障害保護3.3Vまたは5V、25kV ESD、高速CAN FDトランシーバー データシート (Rev. A)2/25/2015PDF561K
製品概要
機能と利点
- ±60Vまでの過電圧ライン・フォルトに対する保護
- 電源電圧：3.3Vまたは5V
- 最大4Mbpsの高速動作
- ESD：インタフェース・ピンで±25kV、他のすべてのピンで±8kV
- アクティブな対称制御回路とSPLITピンを備えた可変スルーレート・ドライバにより、低電磁放射（EME）に対応
- 広い同相電圧範囲（±36V）
- 電源をオフした状態でのCANバスに対する受動動作が理想的
- 電流制限ドライバおよびサーマル･シャットダウン
- 電源投入/切断時にグリッチのないドライバ出力
- マイクロパワー・シャットダウン・モード
- 送信データ（TXD）主体のタイムアウト機能
- ISO 11898-2準拠
- DeviceNet互換
- MPグレード（–55℃～125℃）まで供給可能

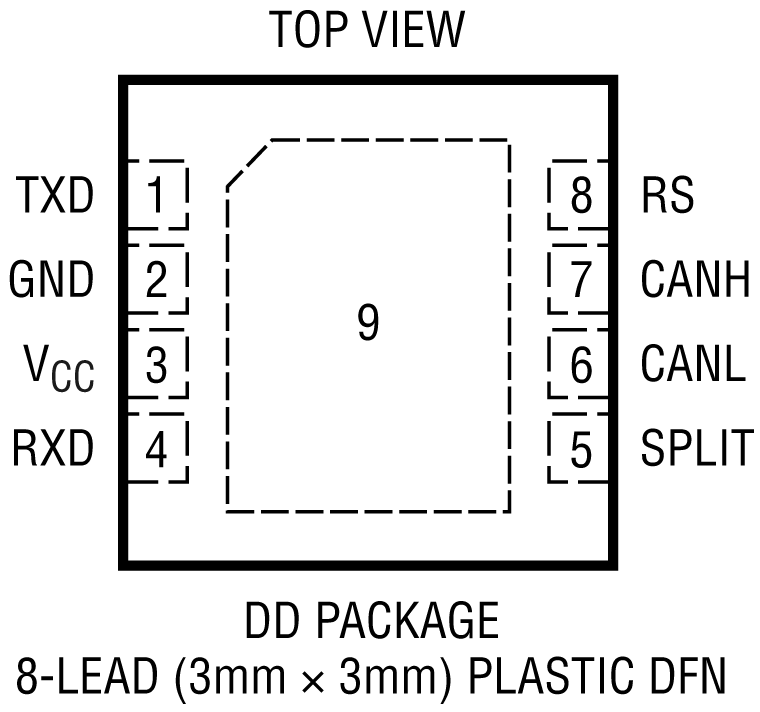

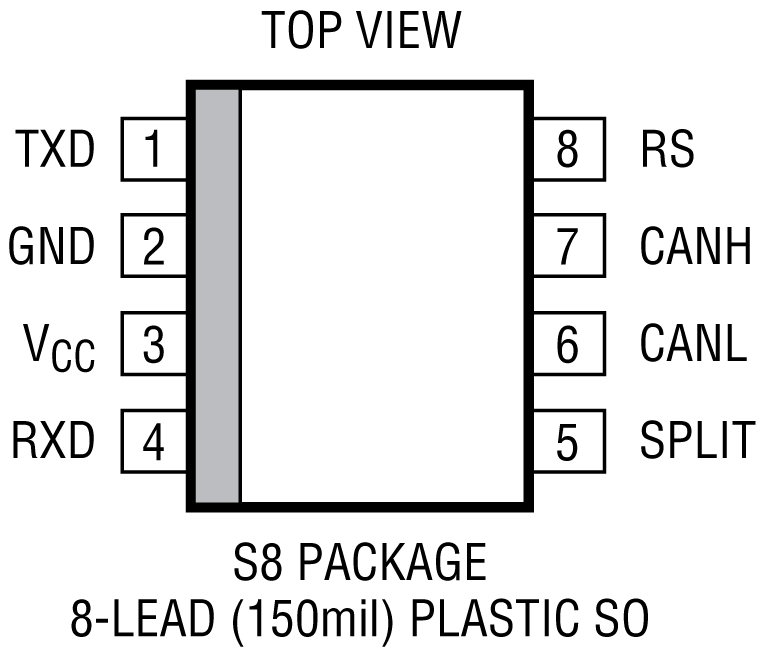

- 3mm × 3mmの8ピンDFNパッケージおよびSO-8パッケージ
製品概要

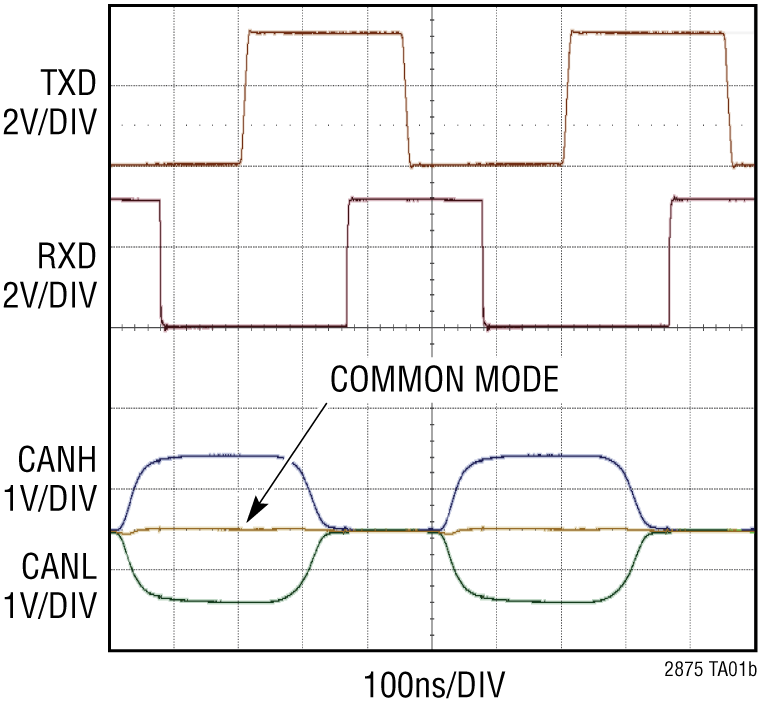

LTC2875は、3.3Vまたは5V電源で動作する堅牢な高速、低消費電力のCANトランシーバで、パワーダウン・モードを含む全動作モード時に、データ伝送線での±60Vの過電圧フォルトから保護する機能を備えています。CAN物理層に基づく高速プロトコルをサポートするため、最大データ・レートは4Mbpsまで拡張されています。強化されたESD保護機能により、ラッチアップや損傷が発生することなく、トランシーバ・インタフェース・ピンで±25kV（人体モデル）のESDに耐えることができます。

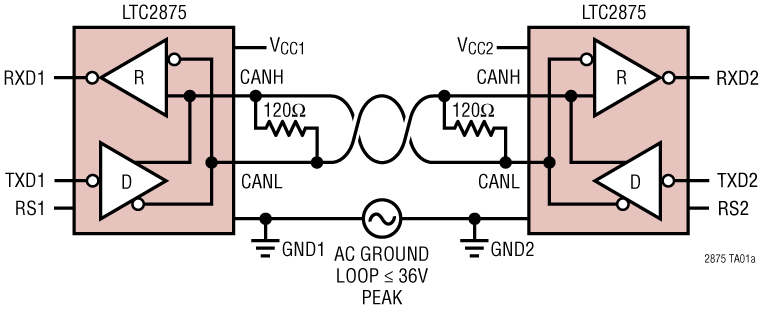

入力同相電圧範囲が±36Vと広く、CANレシーバでの同相除去比が高いので、グランド・ループ電圧の許容範囲が広くなっています。アクティブな対称制御機能を備えた高度なCANドライバにより、同相電圧の厳密な制御を維持して優れた電磁放射性能を得ると同時に、可変スルーレートと分割終端のサポートにより、電磁放射をさらに削減できます。
アプリケーション
- 産業用制御および計測ネットワーク
- 自動車および輸送機器
- ビルオートメーション、セキュリティ・システム、HVAC
- 医療機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R566 Reliability Data3/23/2018PDF425K
-

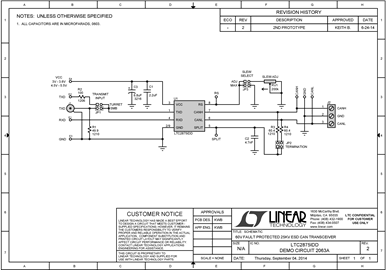

DC2063A - Demo Manual3/19/2015PDF237K
-
