製品情報

  • 6つの出力範囲をプログラムまたはピン･ストラップ：
    • ユニポーラ：0V～5V、0V～10V
    • バイポーラ：±5V、±10V、±2.5V、-2.5V～7.5V
  • 16ビットINL誤差：全温度範囲で±1LSB（最大）
  • 低消費電流：1μA（最大）
  • 全温度範囲で単調性を保証
  • 低いグリッチ･インパルス： 1nV・s
  • 2.7V～5.5Vの単一電源動作
  • ±１LSBへのセトリング時間：2μs
  • すべてのレジスタをリードバックできるパラレル･インターフェイス
  • 非同期CLRピンにより、あらゆる出力範囲でDAC出力を0Vにクリア
  • 0Vへのパワーオンリセット

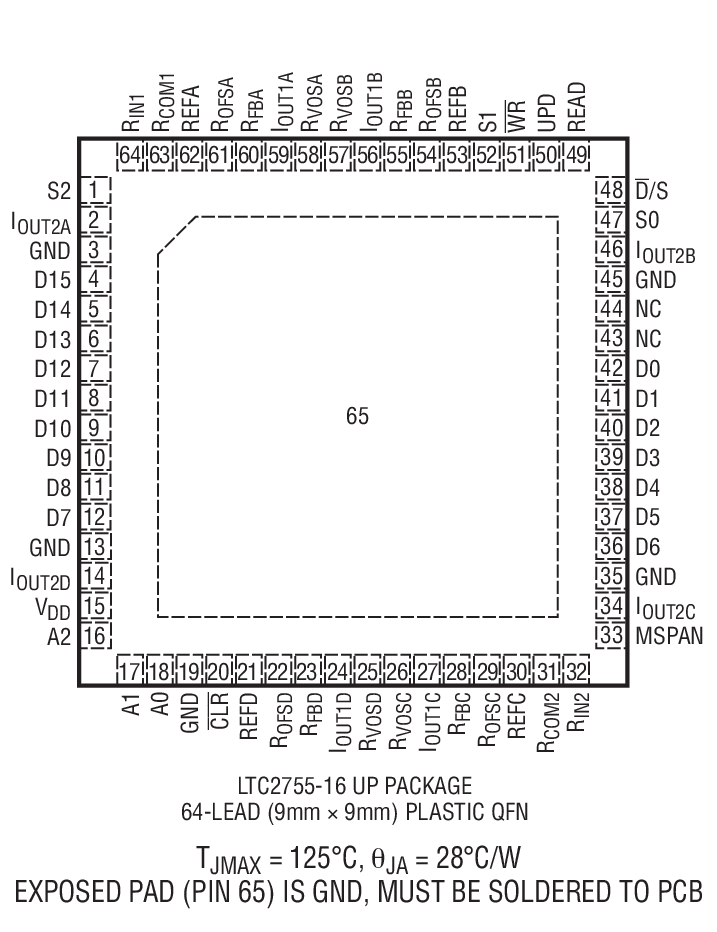

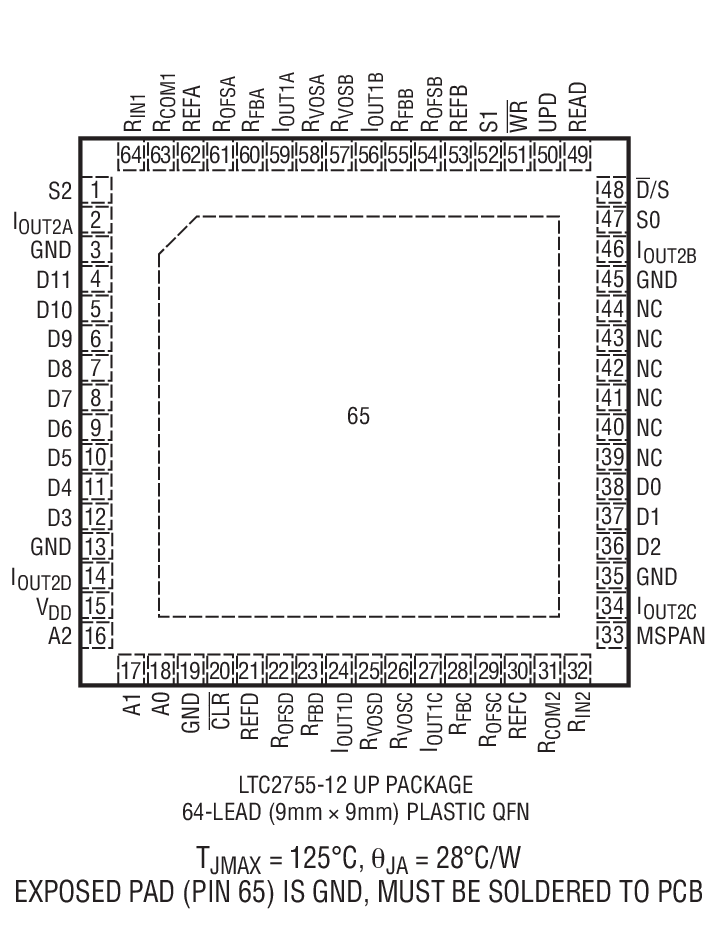

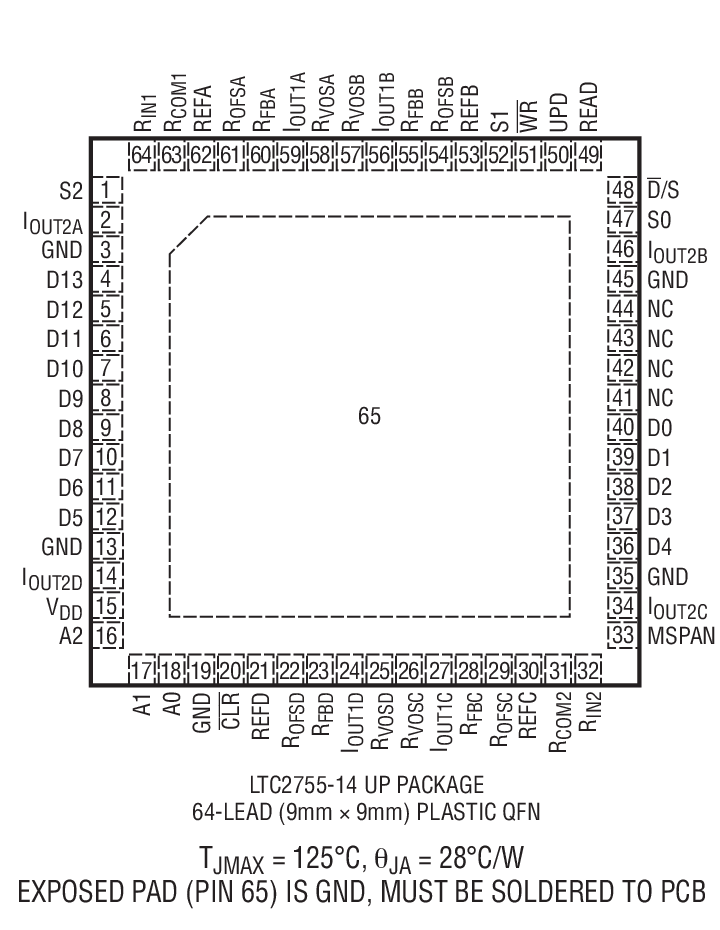

  • 64ピン9mm×9mm QFNパッケージ

LTC2755は、クワッド12、14および16ビット乗算型パラレル入力、電流出力DACファミリです。これらのDACは2.7V～5.5Vの単一電源で動作し、全温度範囲で単調性が保証されています。LTC2755A-16は調整なしで全温度範囲で16ビット性能（±1LSBのINLとDNL)を実現します。これらSoftSpan™DACは6つの出力範囲（2つのユニポーラ範囲と4つのバイポーラ範囲）をパラレル･インターフェイスを介してプログラムするか、あるいは、1つの範囲で動作するようにピン･ストラップすることが可能です。

LTC2755 DACはあらゆる内部レジスタのリードバックを可能にする双方向入出力パラレル･インターフェイスを使用しています。電源が最初に印加されると、パワーオン･リセット回路によってDAC出力が0Vにクリアされます。また、CLRピンをロジック“L”にすると、いずれの出力範囲でもDACが0Vに非同期クリアされます。

これらのデバイスはコマーシャル温度範囲とインダストリアル温度範囲で規定されています。


アプリケーション

  • 高分解能のオフセットおよび利得調整
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • データ収集システム

LTC2755
パラレルI/O付きクワッド12ビット電流出力SoftSpan DAC

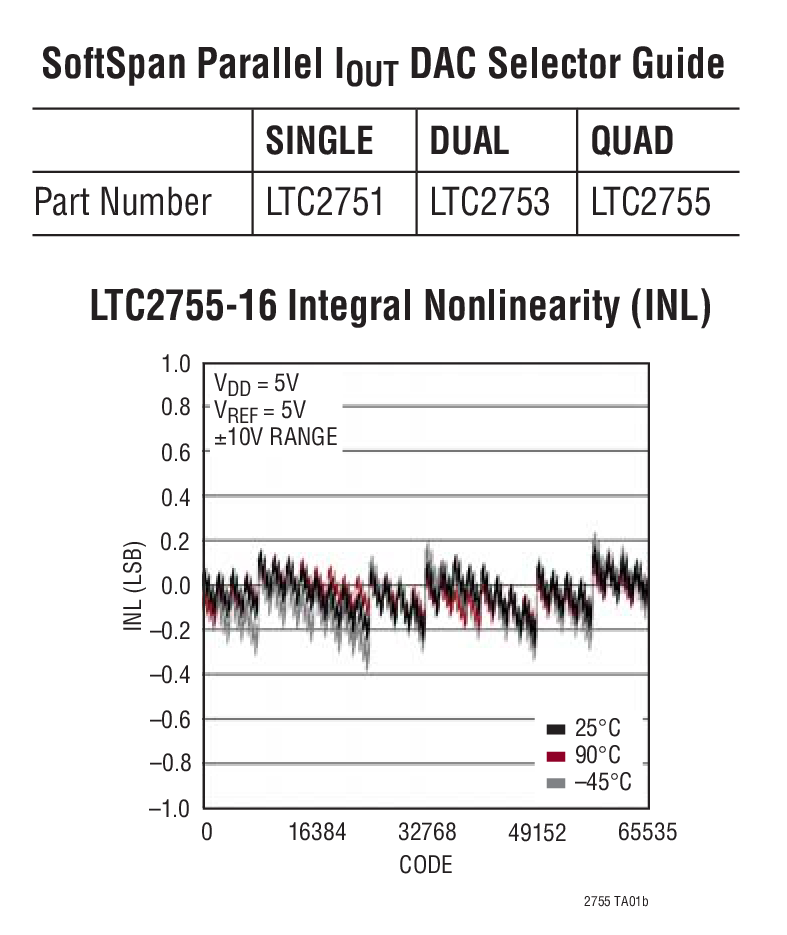

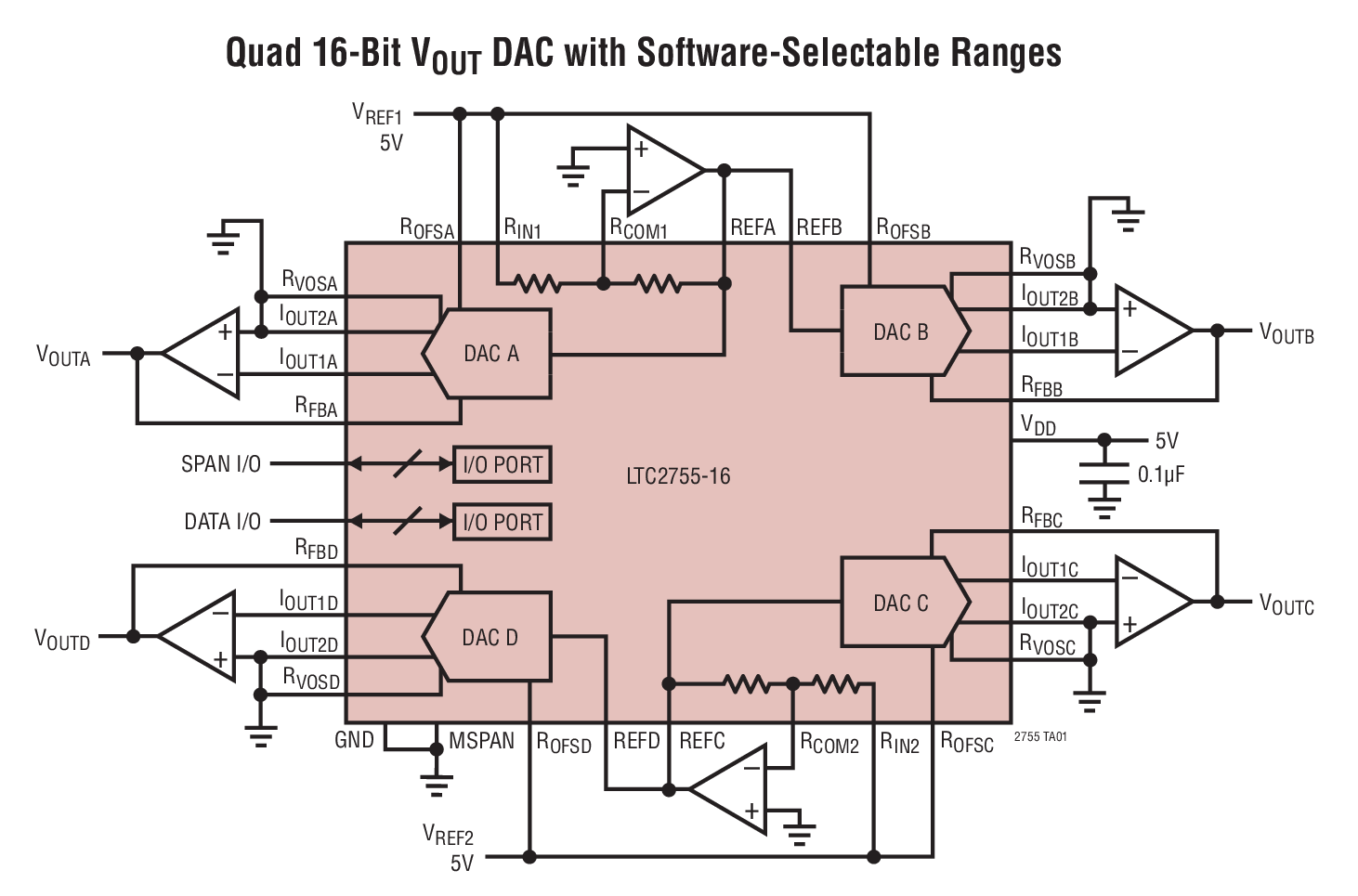

Quad 16-Bit VOUT DAC with Software-Selectable Ranges LTC2755-16 Integral Nonlinearity (INL) Product Package 1 Product Package 2 Product Package 3
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
マッチング抵抗およびトランジスタ 1
LT5400
新規設計に推奨 整合したクワッド抵抗ネットワーク
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1112A

LTC2755: 16-bit, Quad, SoftSpan, 1LSB INL IOUT DAC, requires DC590

今すぐ購入 詳細を表示

製品詳細

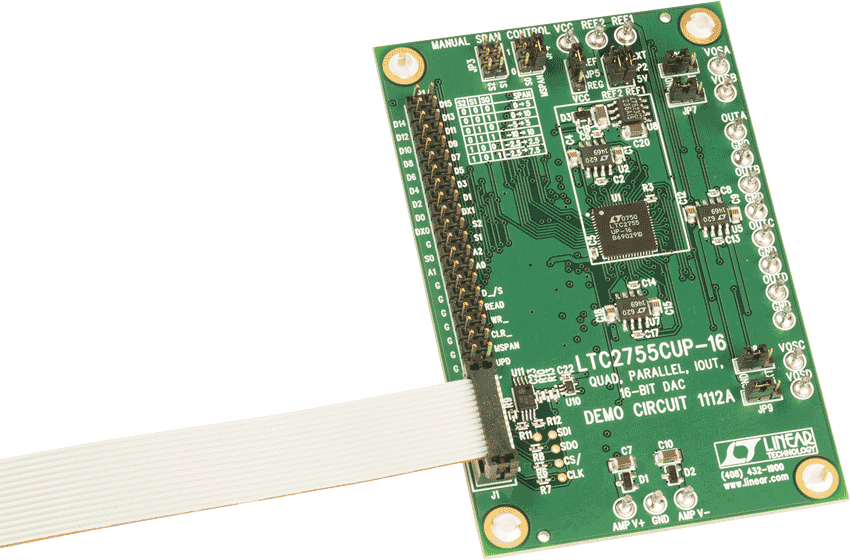

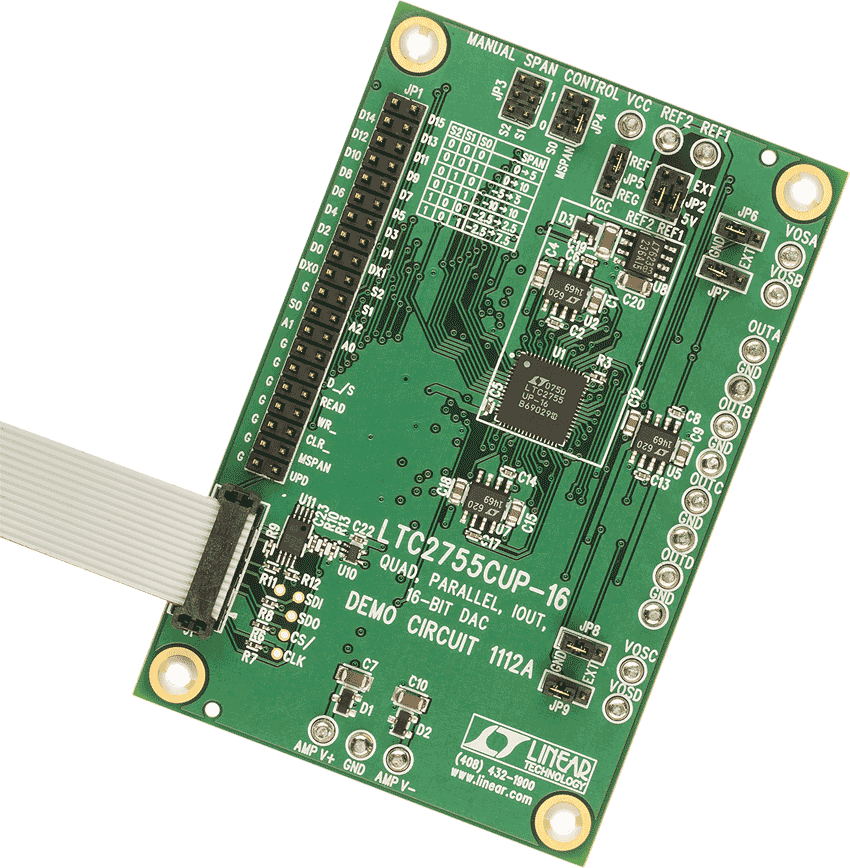

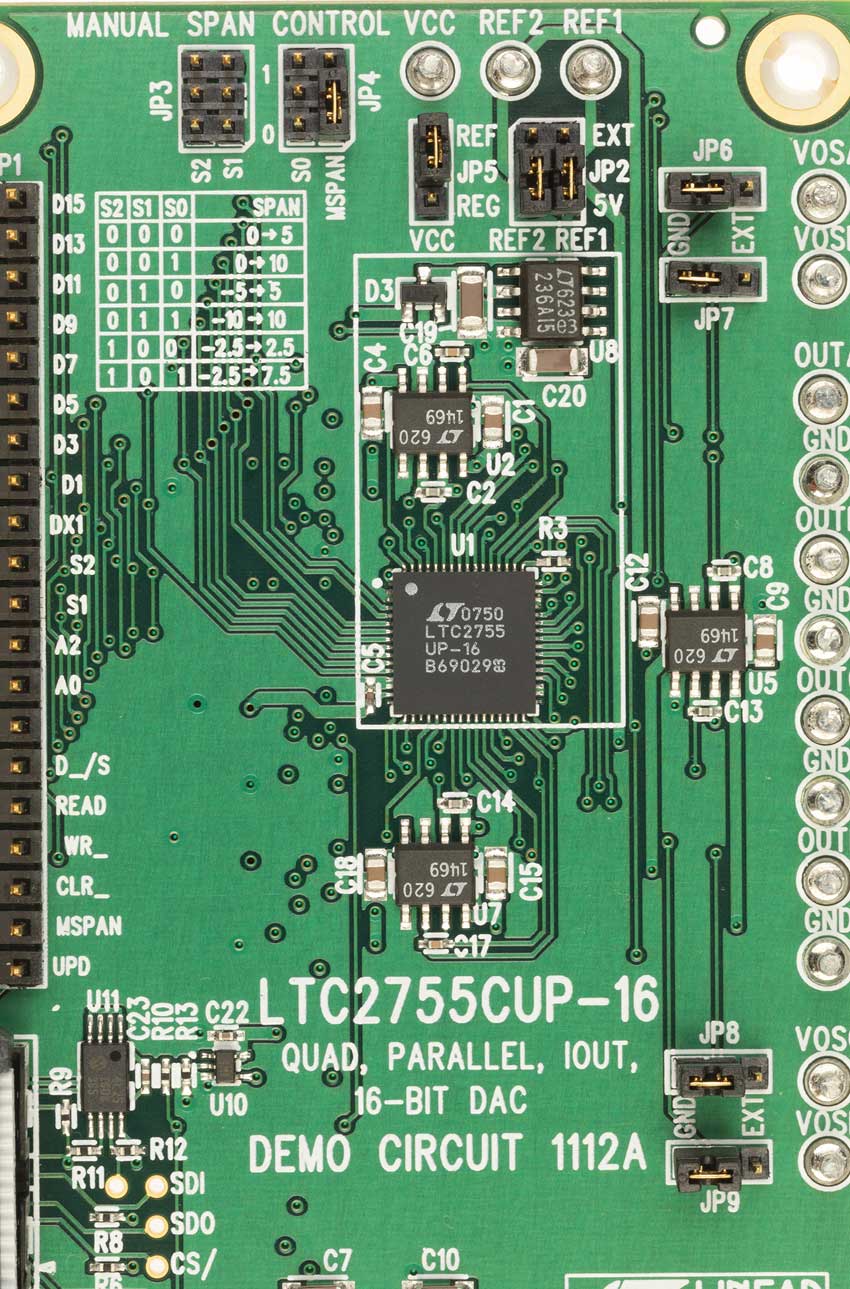

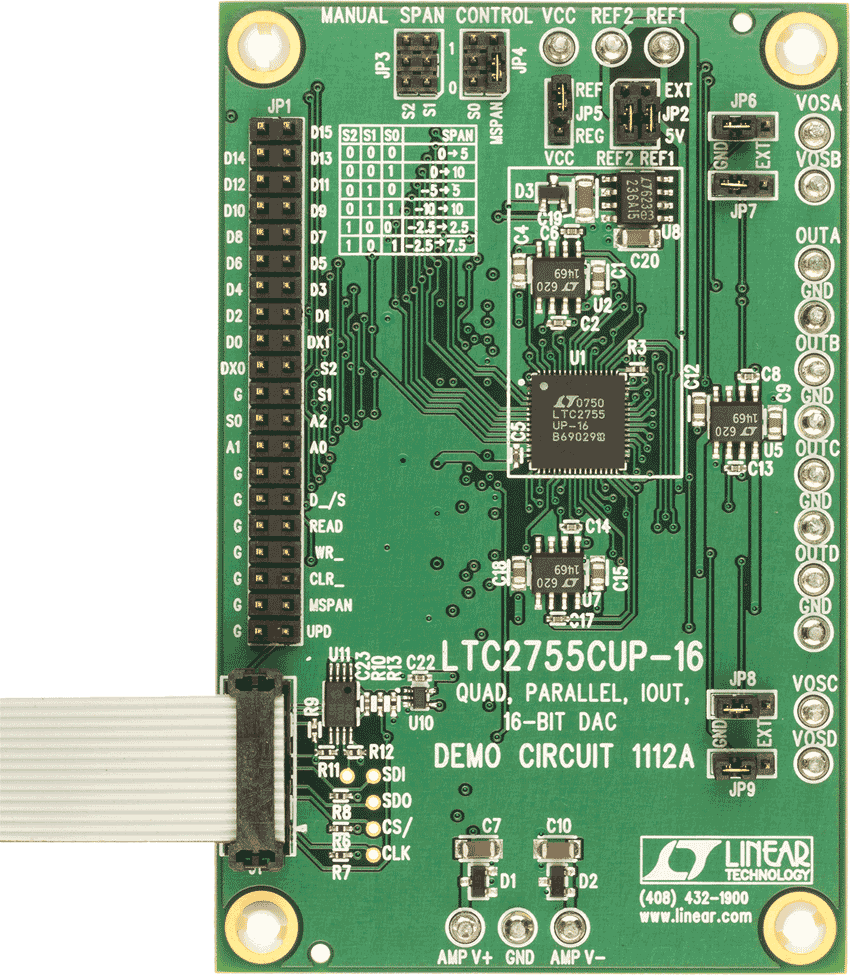

DC1112A: Demo Board for LTC2755-16 Quad Current Output 16-Bit SoftSpan DACs with Parallel I/O



DC1112A
LTC2755: 16-bit, Quad, SoftSpan, 1LSB INL IOUT DAC, requires DC590

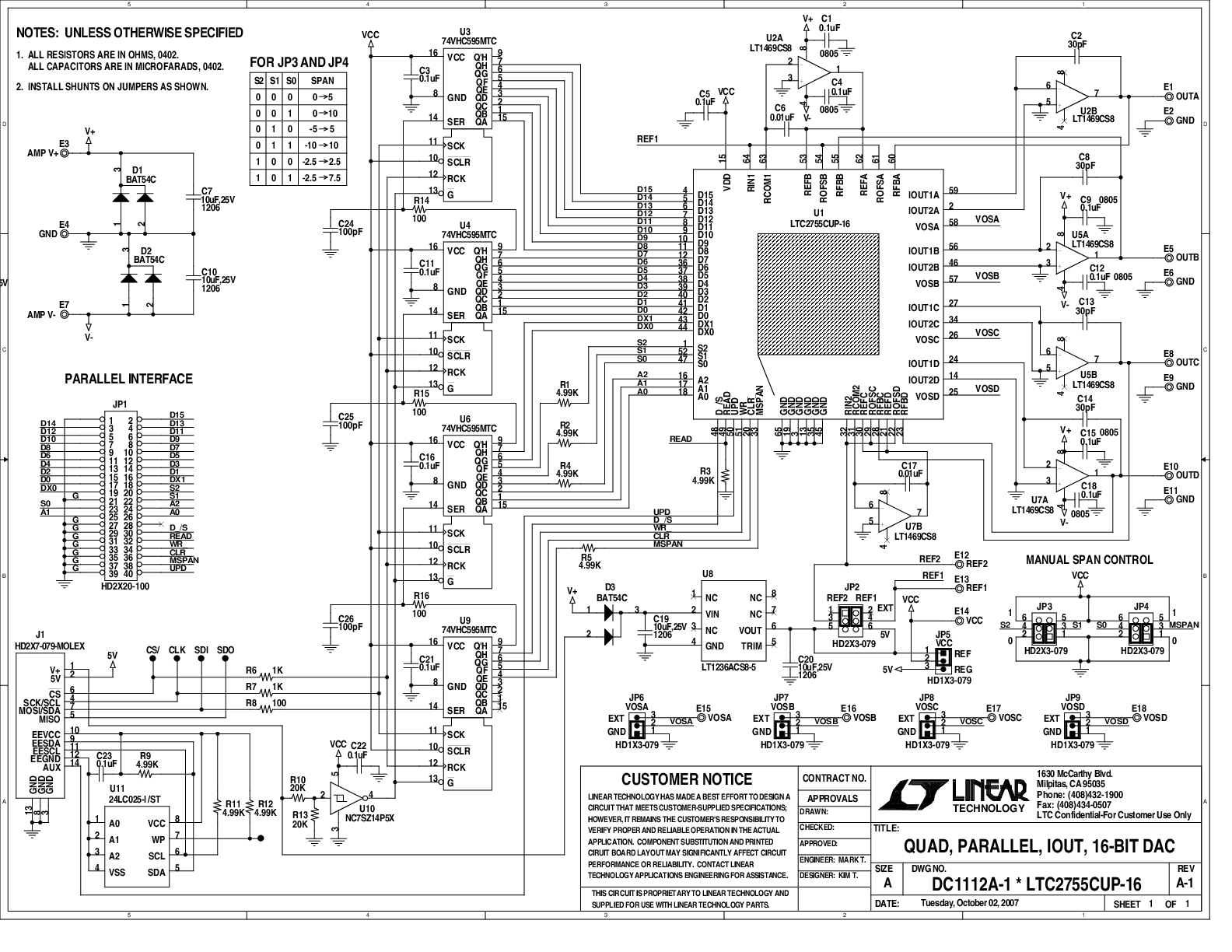

DC1112A Demo Board DC1112A Demo Board DC1112A Demo Board DC1112A Demo Board DC1112A - Schematic
