    整合したクワッド抵抗ネットワーク

製品概要

機能と利点

  • 6つのプログラム可能な出力範囲:
    • ユニポーラ:0V~5V、0V~10V
    • バイポーラ:±5V、±10V、±2.5V、-2.5V~7.5V
  • 16ビットINL誤差:全温度範囲で±1LSB(最大)
  • 低消費電流:1μA(最大)
  • 全温度範囲で単調性を保証
  • 低いグリッチ・インパルス: 1nV・s
  • 2.7V~5.5Vの単一電源動作
  • ±1LSBへのセトリング時間:2μs
  • すべてのレジスタをリードバックできるパラレル・インターフェイス
  • 非同期CLRピンにより、あらゆる出力範囲でDAC出力を0Vにクリア
  • 0Vへのパワーオンリセット
  • 48ピン7mm×7mm QFNパッケージ

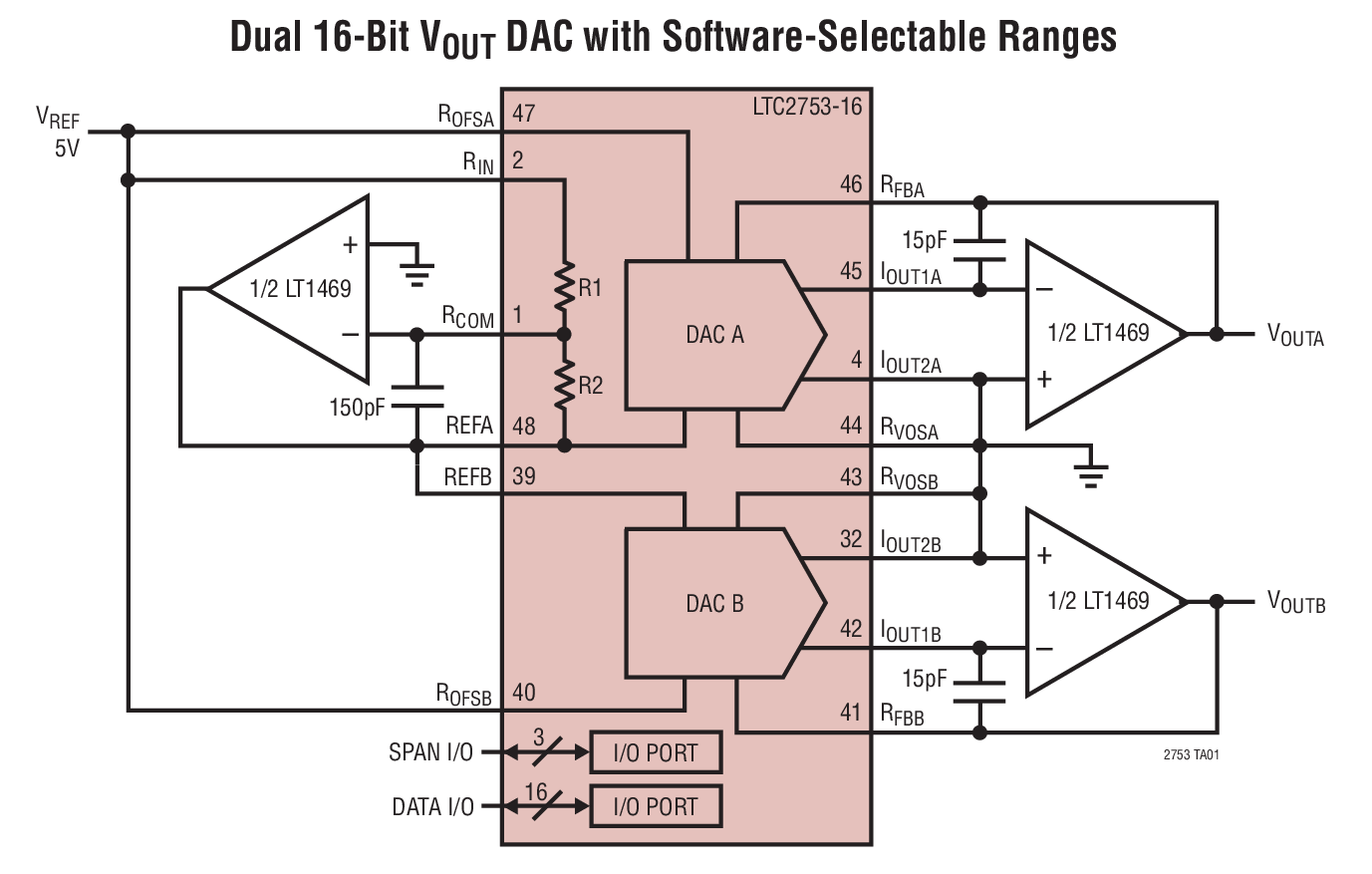

製品概要

LTC2753は、デュアル12、14および16ビット乗算型パラレル入力、電流出力DACファミリです。これらのDACは2.7V~5.5Vの単一電源で動作し、全温度範囲で単調性が保証されています。LTC2753A-16は調整なしで全温度範囲で16ビット性能(±1LSBのINLとDNL)を実現します。これらSoftSpanDACは6つの出力範囲(2つのユニポーラ範囲と4つのバイポーラ範囲)をパラレル・インターフェイスを介してプログラムするか、あるいは、1つの範囲で動作するようにピン・ストラップすることが可能です。

これらのデバイスはあらゆる内部レジスタのリードバックを可能にする双方向入出力パラレル・インターフェイスを使用しています。電源が最初に印加されると、パワーオン・リセット回路によってDAC出力が0Vにクリアされます。また、CLRピンをロジック“L”にすると、いずれの出力範囲でもDACが0Vに非同期クリアされます。

これらのデバイスはコマーシャル温度範囲とインダストリアル温度範囲で規定されています。


アプリケーション

  • 高分解能のオフセットおよび利得調整
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • データ収集システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

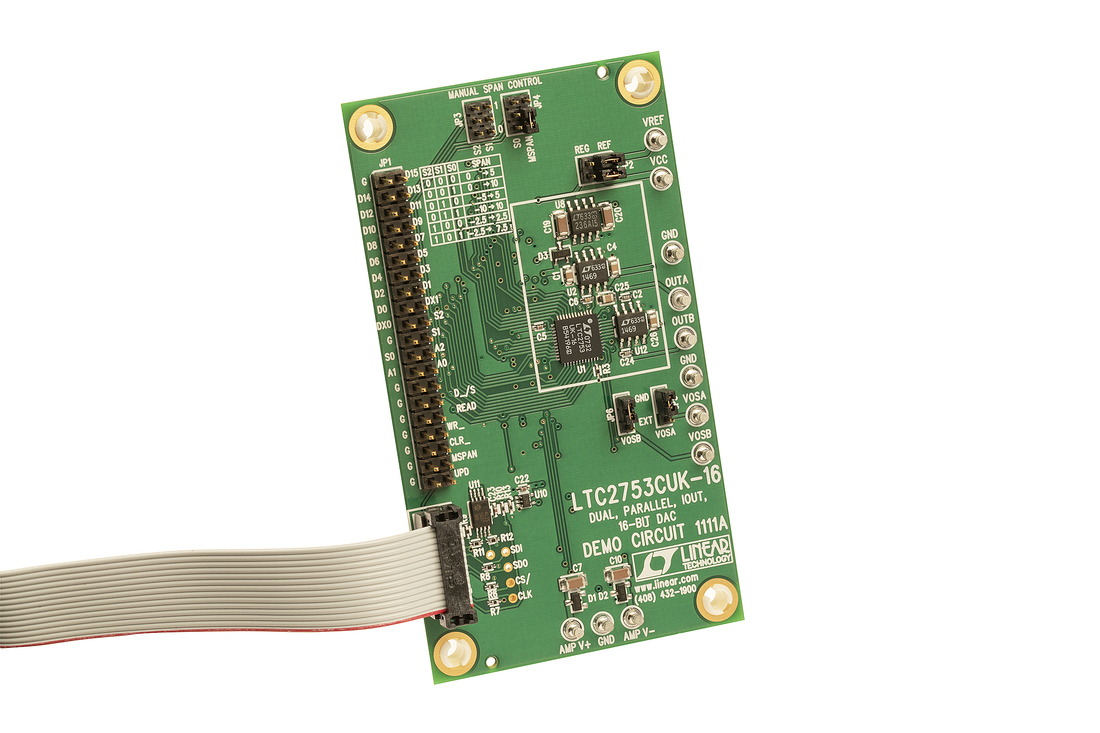

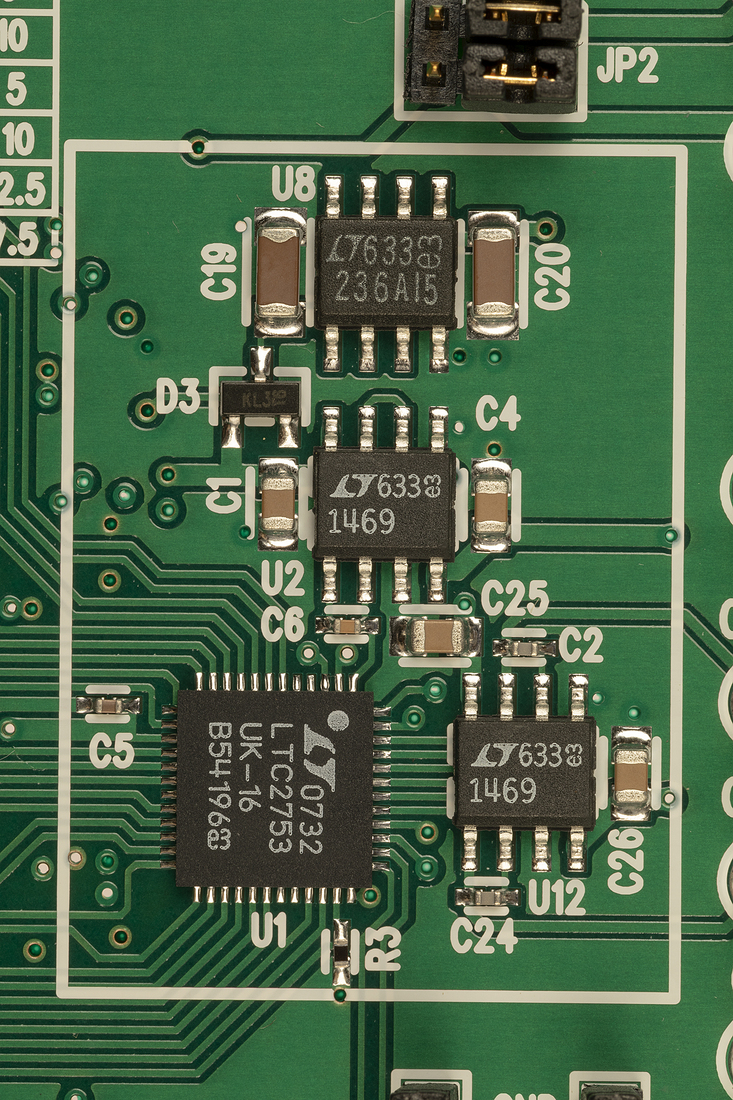

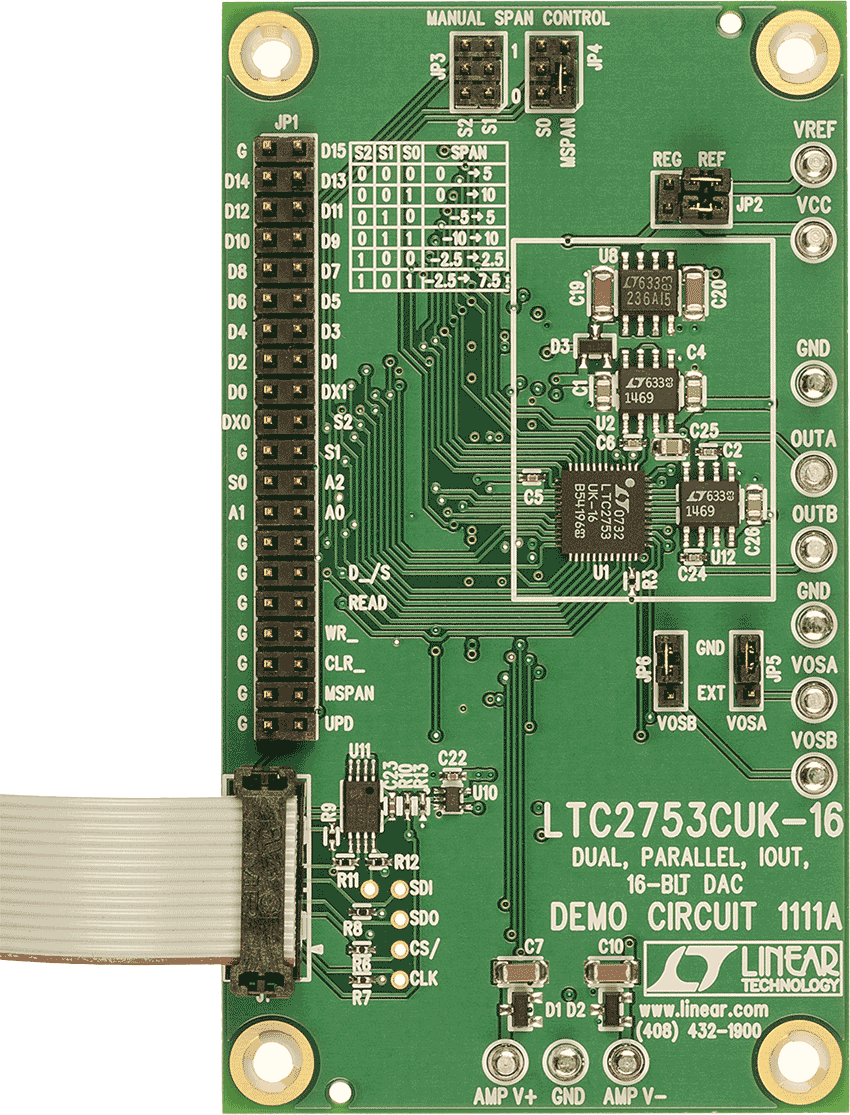

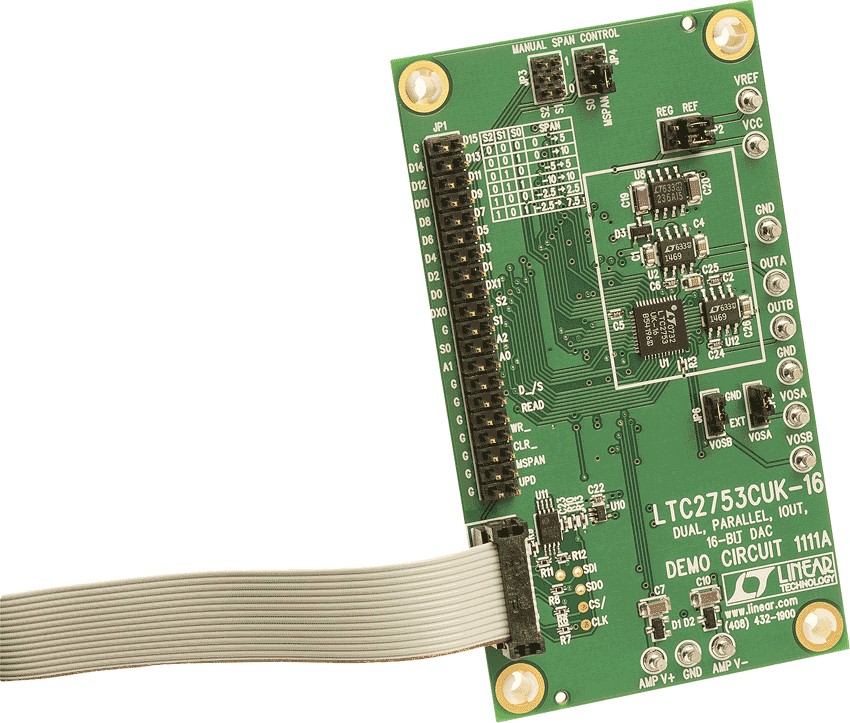

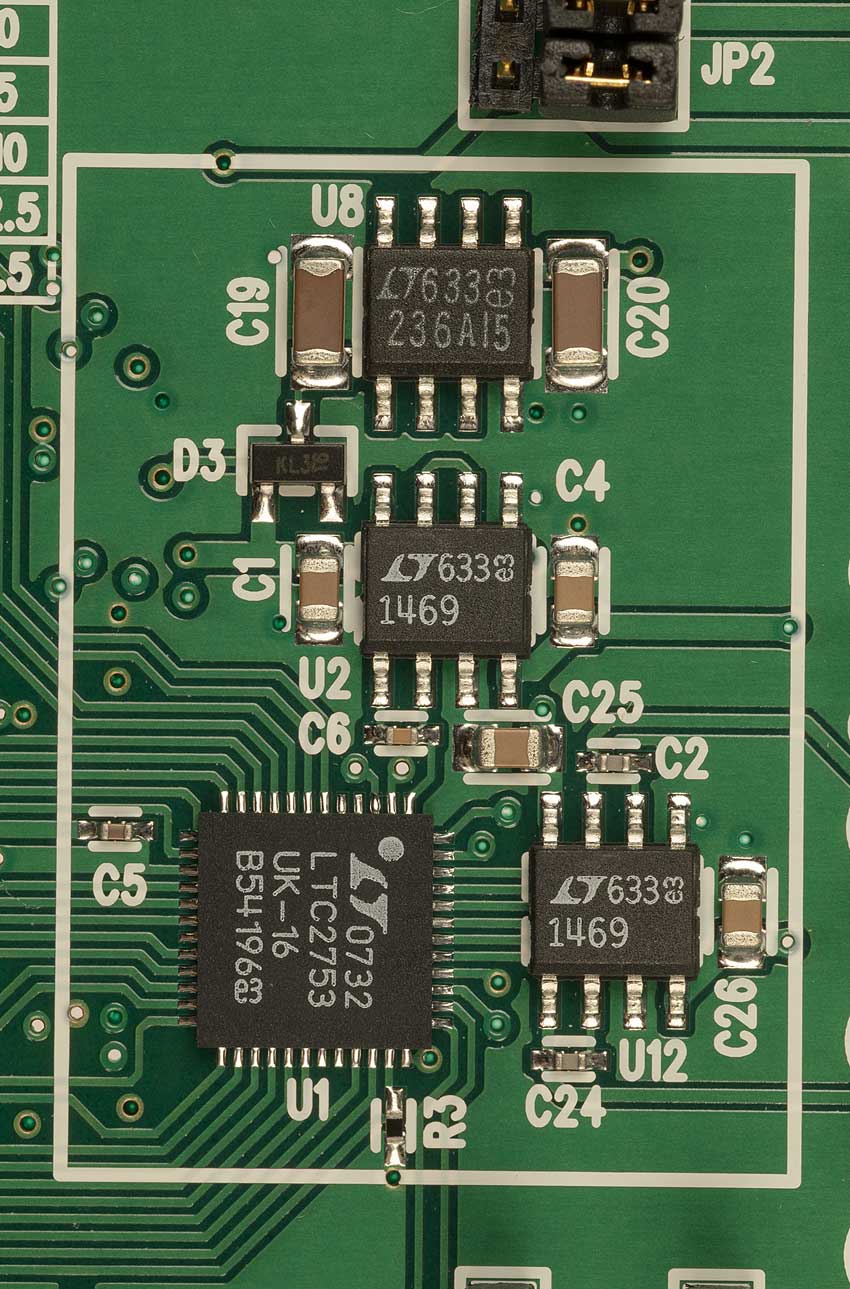

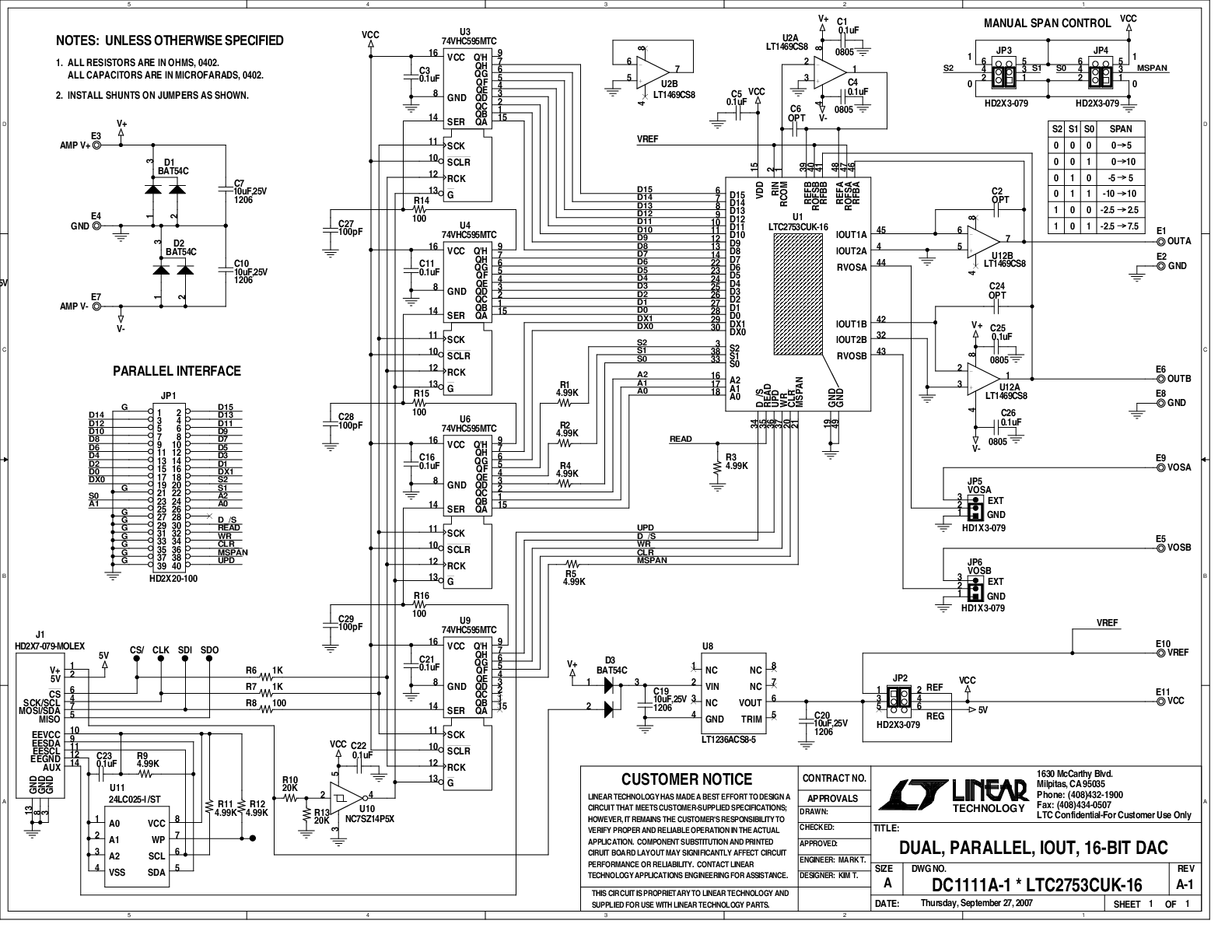

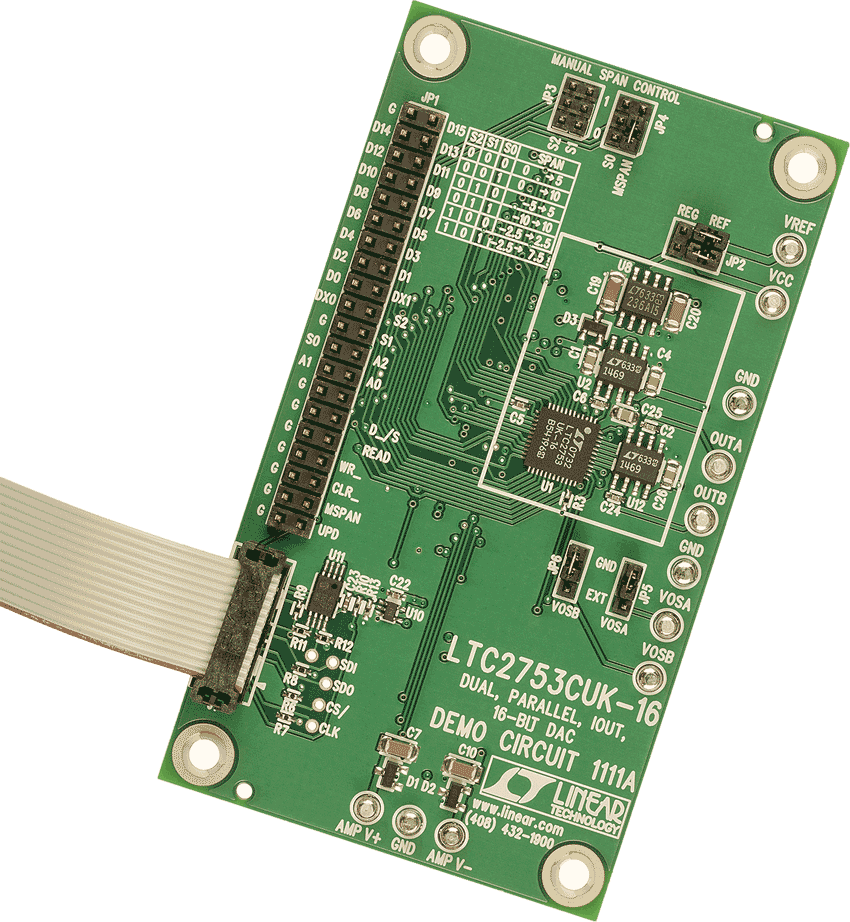

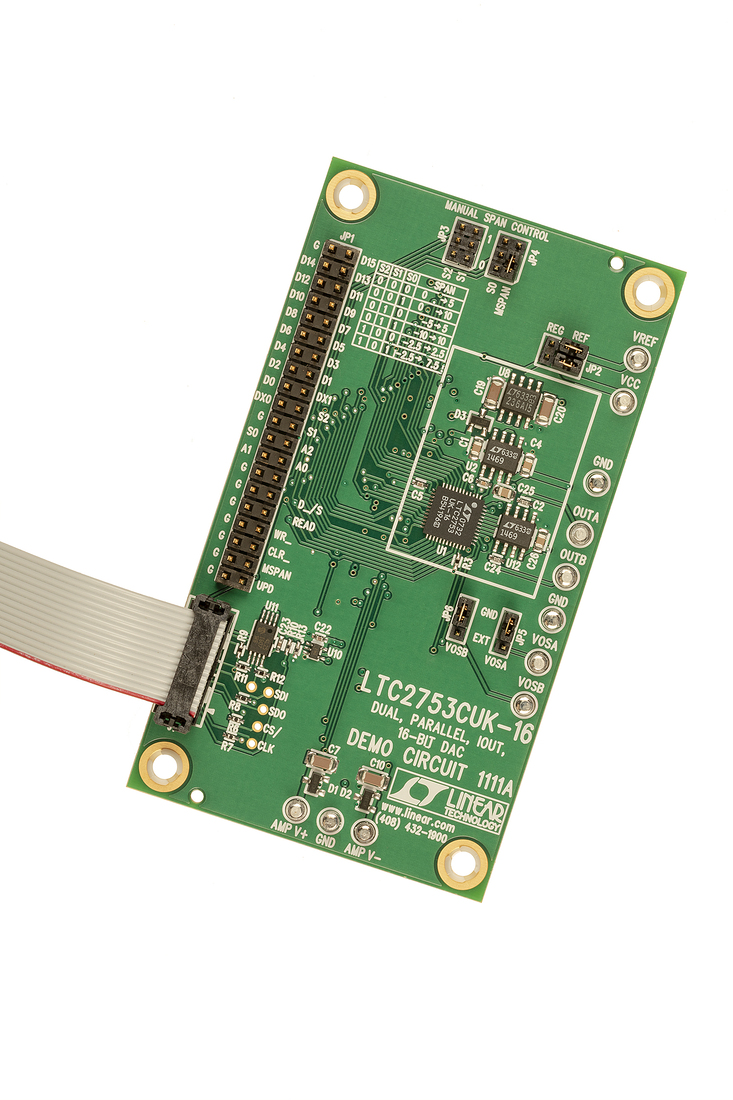

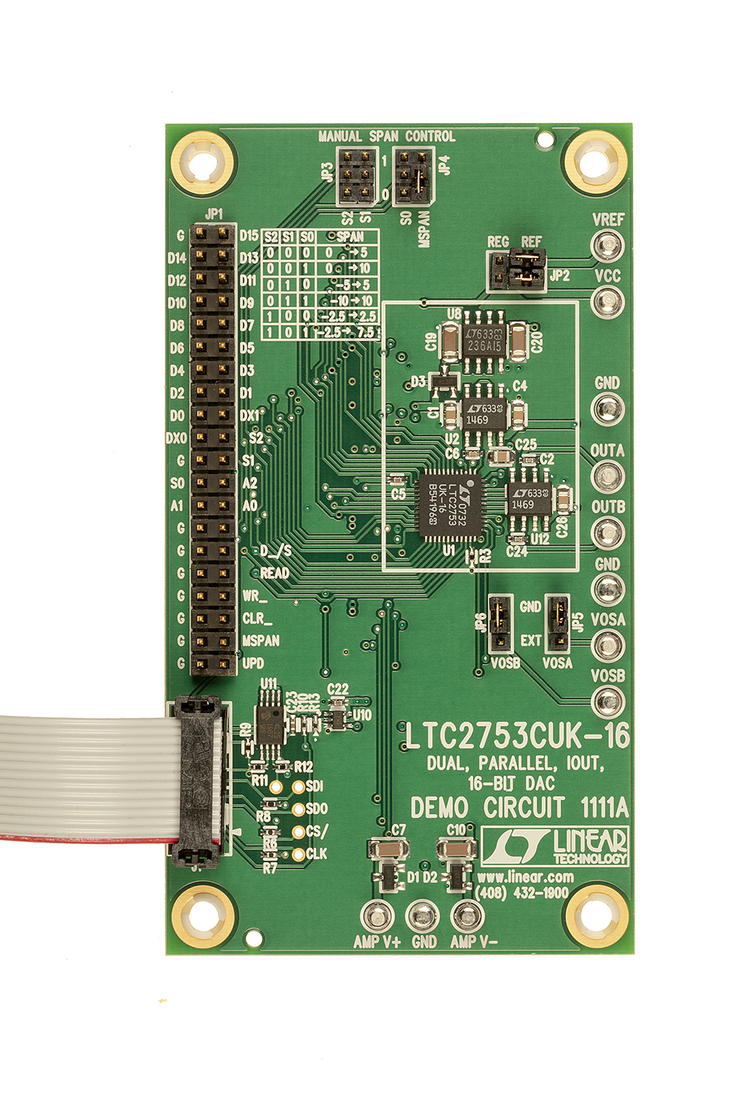

評価キット (1)
