LTC2686

8チャンネル、16ビット電圧出力SoftSpan DAC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$13.61
特長
  • 8個の独立したSoftSpan DACチャンネル
  • 個別にプログラマブルな出力範囲:0V~5V、0V~10V、±5V、±10V、±15V
  • すべての範囲でフル16ビット分解能
  • 柔軟な単電源または両電源動作
  • 最大INLエラー:±3LSB
  • 高精度4.096Vリファレンス、±10ppm/°C(最大)
  • A/Bトグルまたは正弦波ディザ(最大3個のトグル・ピン使用)
  • 出力電圧と負荷電流検出のマルチプレクサ
  • 出力駆動±55mA確保
  • 6mm × 6mmの40ピンLFCSP
製品概要
show more Icon

LTC2686は、高精度リファレンスを内蔵する8チャンネル、16ビット、±15VのD/Aコンバータ(DAC)です。LTC2686は単調増加性を確保し、最大で55mAのシンクまたはソースができる内蔵レールtoレール出力バッファを備えています。このSoftSpan DACは、最大±15Vの5つの出力範囲を提供します。各チャンネルの範囲は個別にプログラム可能です。

4.096Vの内部高精度リファレンスで出力電圧の精度を設定します。追加範囲オプションでは外部リファレンスを使用できます。3つのトグル・ピンが入力レジスタAと入力レジスタBのトグルまたは正弦波ディザを複数の周波数でサポートします。アナログ・マルチプレクサは、ピン電圧、負荷電流、ジャンクション温度の測定を簡略化します。

プログラマブルなオフセット・レジスタとゲイン・レジスタでDAC出力の精度が向上します。

シリアル・ペリフェラル・インターフェース(SPI)とMICROWIRE互換3線式シリアル・インターフェースは、最大50MHzのクロック・レートで最小1.71Vのロジック・レベルで動作します。

アプリケーション

  • 光ネットワーク
  • 計測器
  • データ・アクイジション
  • ATE(自動試験装置)
  • プロセス制御および工業用オートメーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$13.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2686CUJ-12#PBF
  • HTML
  • HTML
LTC2686CUJ-12#TRPBF
  • HTML
  • HTML
LTC2686CUJ-16#PBF
  • HTML
  • HTML
LTC2686CUJ-16#TRPBF
  • HTML
  • HTML
LTC2686HCB-12#TRPBF
  • HTML
  • HTML
LTC2686HCB-16#TRPBF
  • HTML
  • HTML
LTC2686HUJ-12#PBF
  • HTML
  • HTML
LTC2686HUJ-12#TRPBF
  • HTML
  • HTML
LTC2686HUJ-16#PBF
  • HTML
  • HTML
LTC2686HUJ-16#TRPBF
  • HTML
  • HTML
LTC2686IUJ-12#PBF
  • HTML
  • HTML
LTC2686IUJ-12#TRPBF
  • HTML
  • HTML
LTC2686IUJ-16#PBF
  • HTML
  • HTML
LTC2686IUJ-16#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

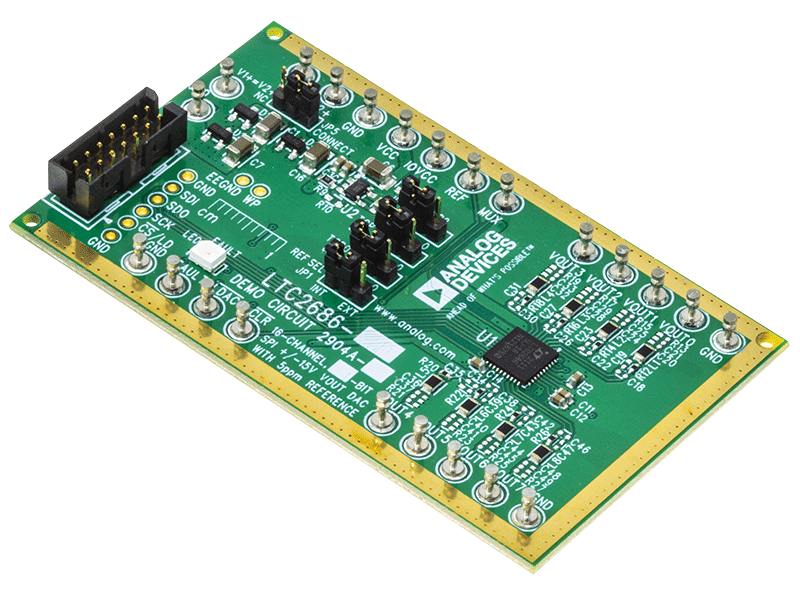

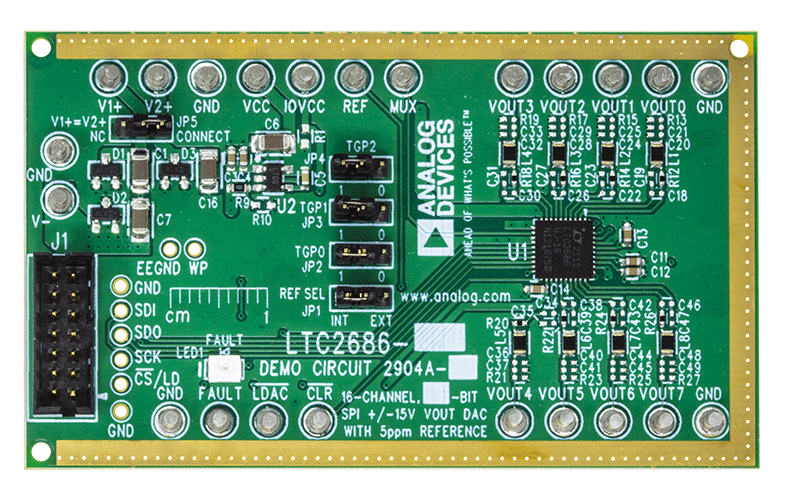

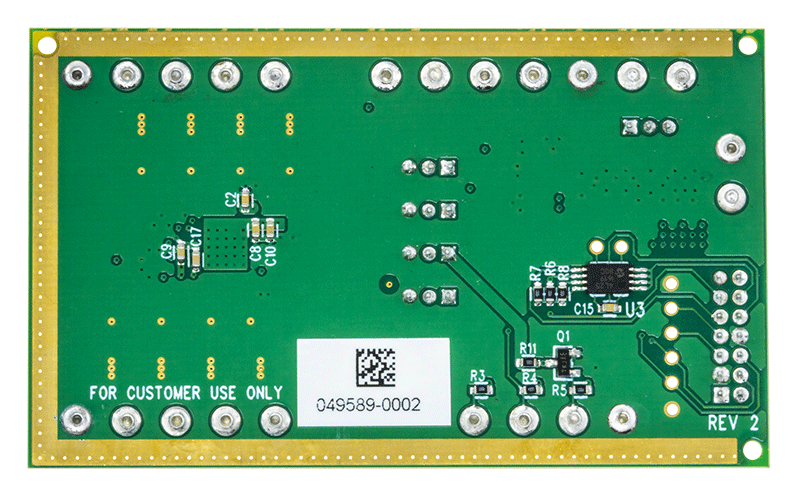

DC2904A
